摩托车SV650车架结构三维设计作品

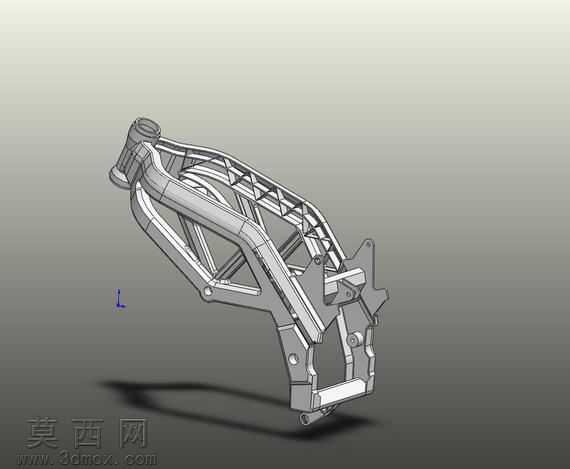

本作品为摩托车SV650的车架主体结构三维建模成果，建模过程依托三维设计软件完成，全程遵循摩托车车架的实际工程设计逻辑，从结构受力需求、部件安装适配性、整车布局合理性多个维度展开设计。建模初期先梳理车架的核心功能定位：作为摩托车的核心承载基体，需要承接发动机安装、转向机构连接、后摇臂铰接、座椅及油箱固定等多项装配需求，因此在草图绘制阶段就精准标定了各个安装点位的空间坐标，确保各安装位的相对位置符合实车的装配公差要求。建模过程中采用实体建模与曲面建模结合的方式，对于主承力的梁体结构，通过扫掠、放样特征生成基础实体，再针对应力集中的衔接部位做圆角过渡与加厚处理，还原实车车架的桁架式混合结构形态——主纵梁采用大截面的中空梁体设计保证纵向抗弯强度，侧部辅助支撑采用镂空桁架结构，在保证整体抗扭刚度的同时尽可能降低结构自重，兼顾强度与轻量化的设计需求。针对车架上的各类安装接口，包括转向立管的安装位、发动机悬挂的铰接点、后减震的连接座、侧盖及附属件的固定孔位，都通过精准的特征建模还原其结构形态，每个孔位的孔径、凸台厚度都参考实际零部件的装配尺寸做了匹配，确保后续装配仿真时各部件能够精准对位。渲染阶段采用金属哑光材质模拟车架的铝合金/钢制金属质感，调整环境光与阴影参数，清晰呈现车架的空间结构与各部位的衔接关系，通过等轴测视角完整展示车架的整体轮廓，能够直观观察到主粱的走向、支撑肋的分布、各个安装座的位置关系。整个模型完整还原了SV650车架的空间结构特征，结构细节完整，各部位的连接过渡自然流畅，既还原了实车车架的力学设计逻辑，也清晰呈现了摩托车核心承载部件的结构形态，可用于摩托车结构教学、改装设计参考、整车装配仿真等多个场景。
