汽车传动系统用差速齿轮总成结构设计

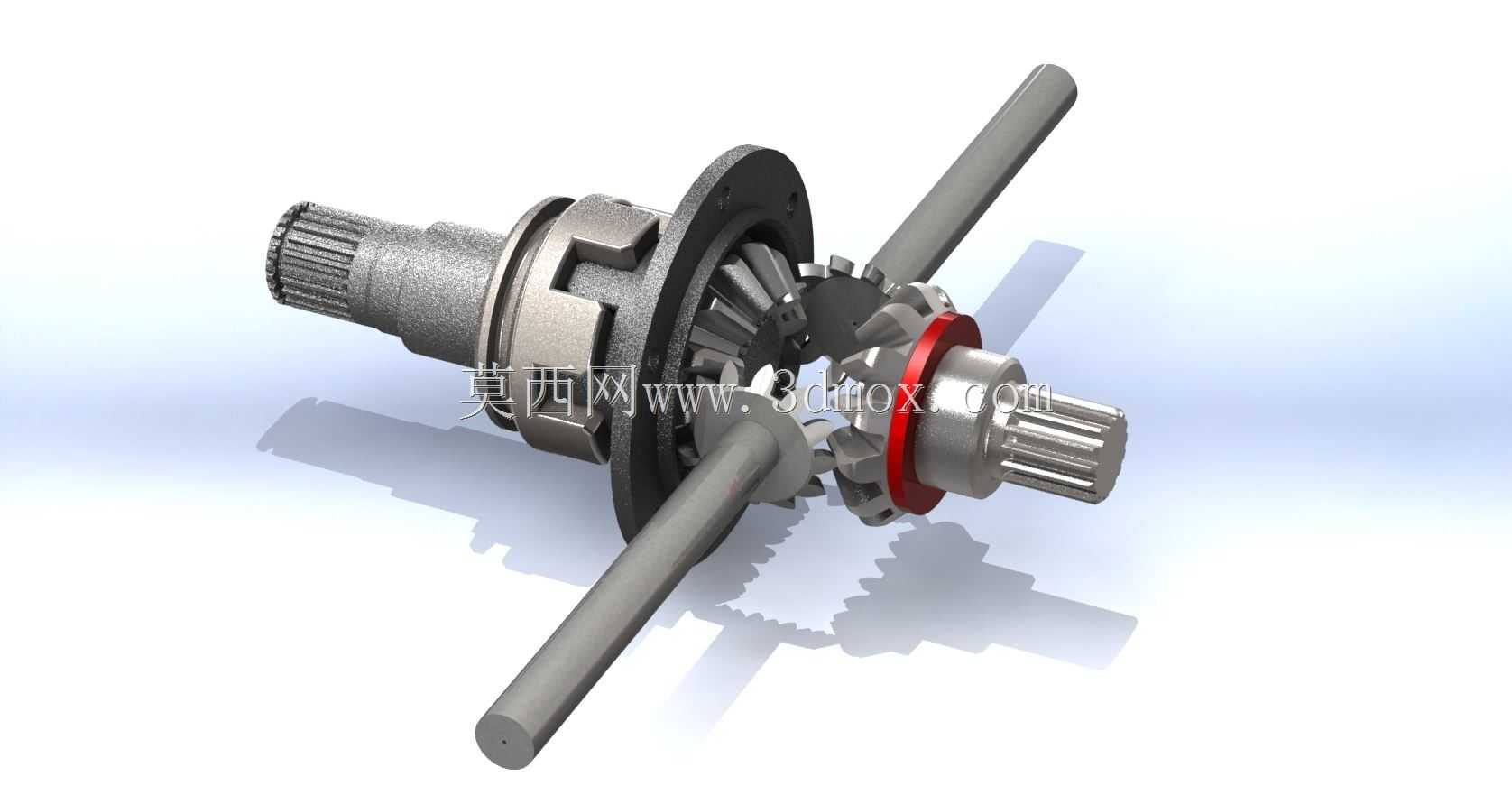

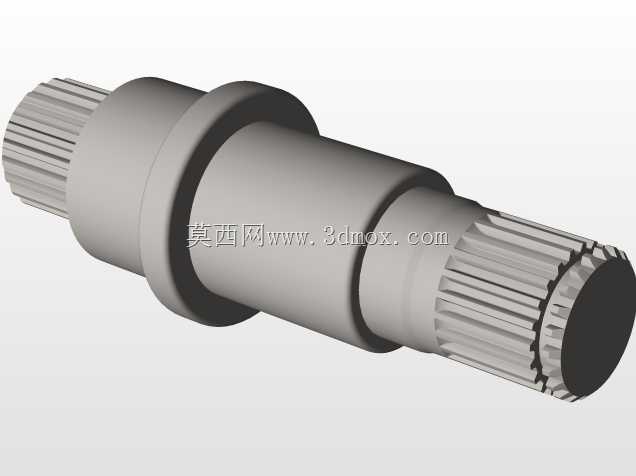

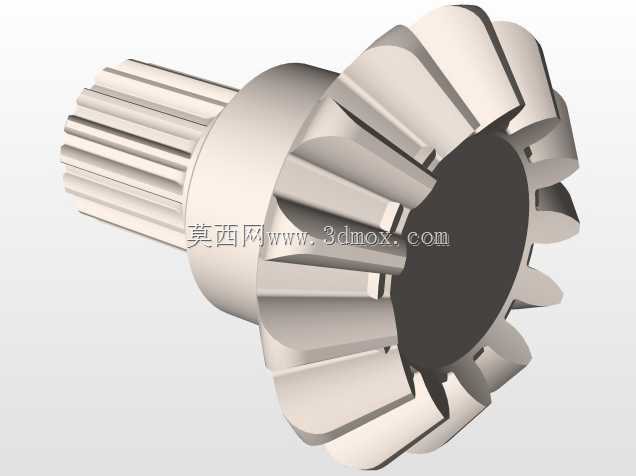

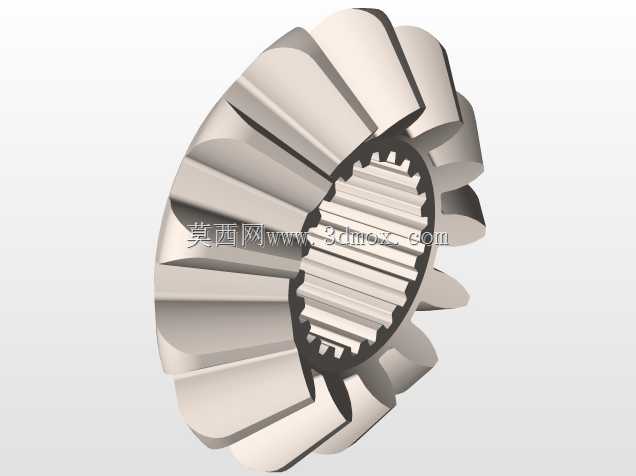

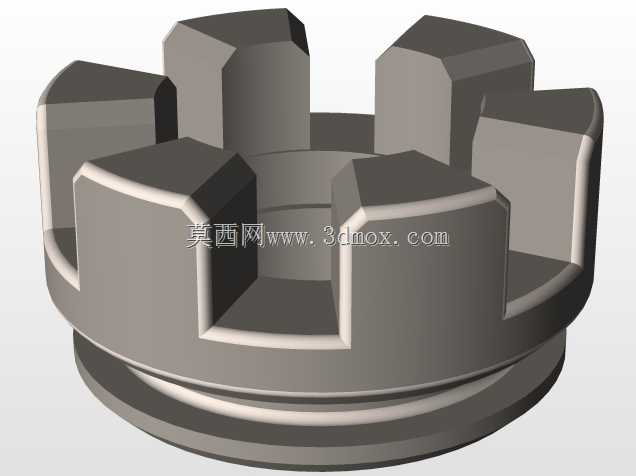

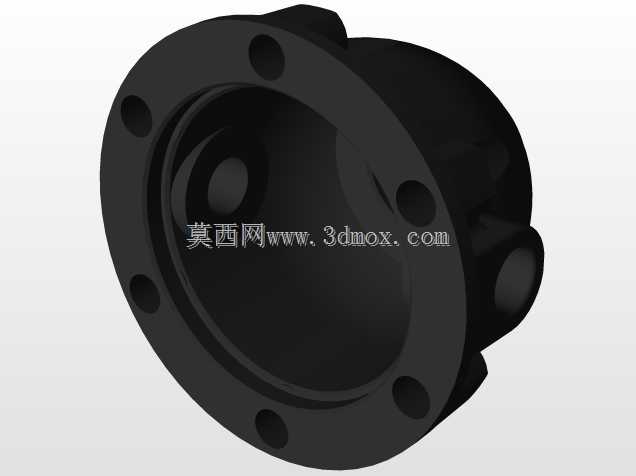

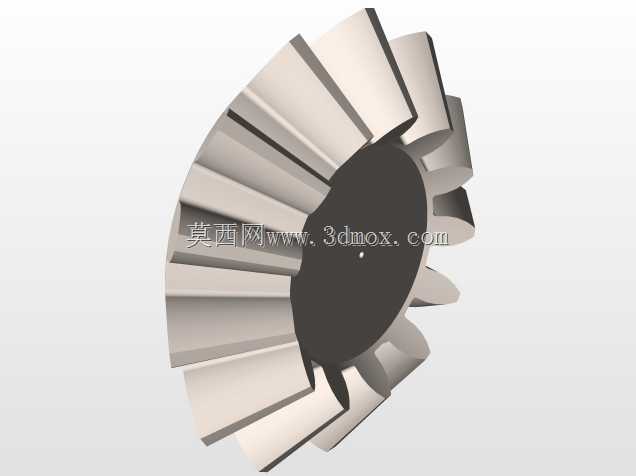

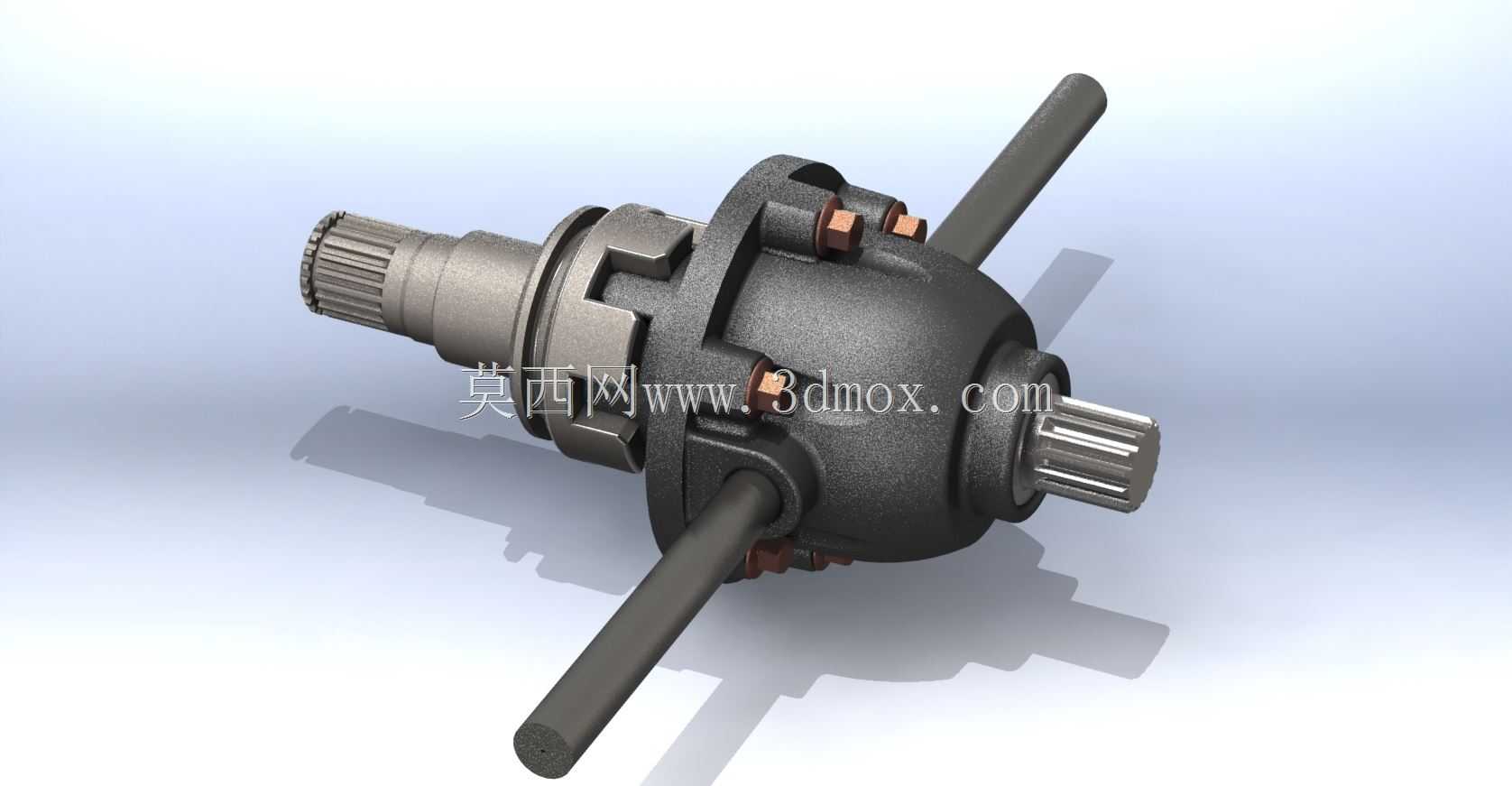

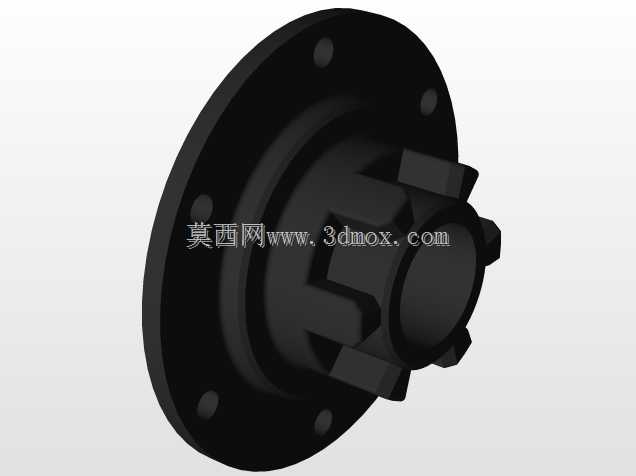

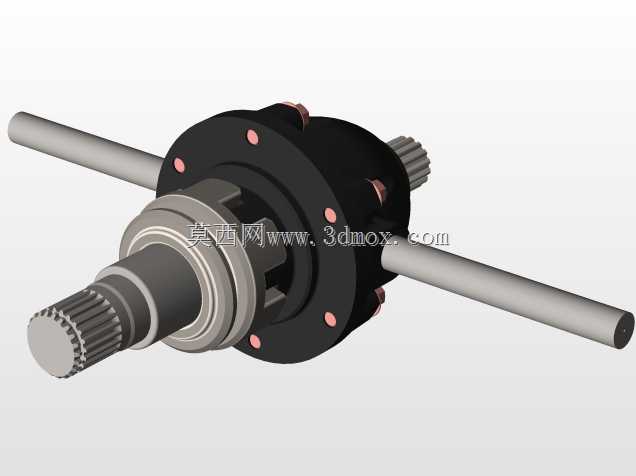

该差速齿轮总成是汽车底盘传动系统中的核心功能部件，主要应用于乘用车辆、轻型商用车辆的驱动桥总成中，承担着车辆行驶过程中两侧驱动轮差速传动的核心作用，能够在车辆转弯、颠簸路面行驶时，自动调整两侧驱动轮的转速差，避免轮胎出现拖滑、异常磨损问题，同时保障动力持续稳定传递至两侧车轮，提升车辆行驶的操控稳定性与通过性。从实际使用场景来看，该部件安装于驱动桥桥壳内部，与主减速器从动齿轮、半轴、驱动轮轮毂直接配合，既要承受发动机传递而来的大扭矩载荷，也要适应车辆行驶过程中频繁的转速差变化、路面冲击载荷，因此整体结构设计充分考虑了重载工况下的结构强度与传动平顺性。产品功能层面，该总成集成了差速器壳体、行星齿轮、半轴齿轮、行星齿轮轴、锁紧定位件等核心零件，动力从主减速器从动齿轮输入至差速器壳体后，通过行星齿轮的公转与自转实现动力分流，直线行驶时行星齿轮无自转，两侧半轴齿轮转速保持一致，保证车辆直线行驶稳定性；转弯行驶时行星齿轮产生自转，允许两侧半轴齿轮以不同转速转动，匹配两侧车轮不同的行驶距离需求。设计思路上，整体采用对称式结构布局，差速器壳体采用高强度铸造成型后做精加工处理，保证壳体的结构刚度与装配精度，行星齿轮与半轴齿轮采用渐开线齿形设计，齿面做硬化处理提升耐磨性能，行星齿轮轴与壳体的配合位置设置定位销与锁紧结构，避免大扭矩工况下出现轴体窜动、移位问题，壳体上的连接螺栓孔位置与主减速器从动齿轮的安装孔位精准匹配，保证装配后的同轴度，降低传动过程中的振动与噪音。外形尺寸与安装边界方面，该总成的输入花键轴尺寸与主减速器输出端匹配，两侧输出花键与半轴内花键参数完全对应，壳体的最大外圆尺寸适配常规驱动桥桥壳的内部安装空间，行星齿轮轴的伸出端长度满足桥壳内部的限位安装要求，整体装配后无需额外改动桥壳结构即可完成适配，安装过程中仅需保证各齿轮副的啮合间隙在合理区间，即可保障传动过程的平顺性，避免出现打齿、异响等故障问题。
