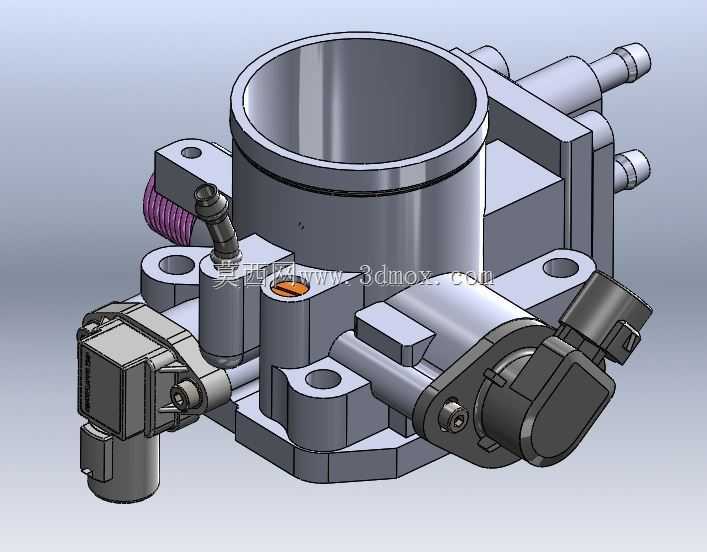

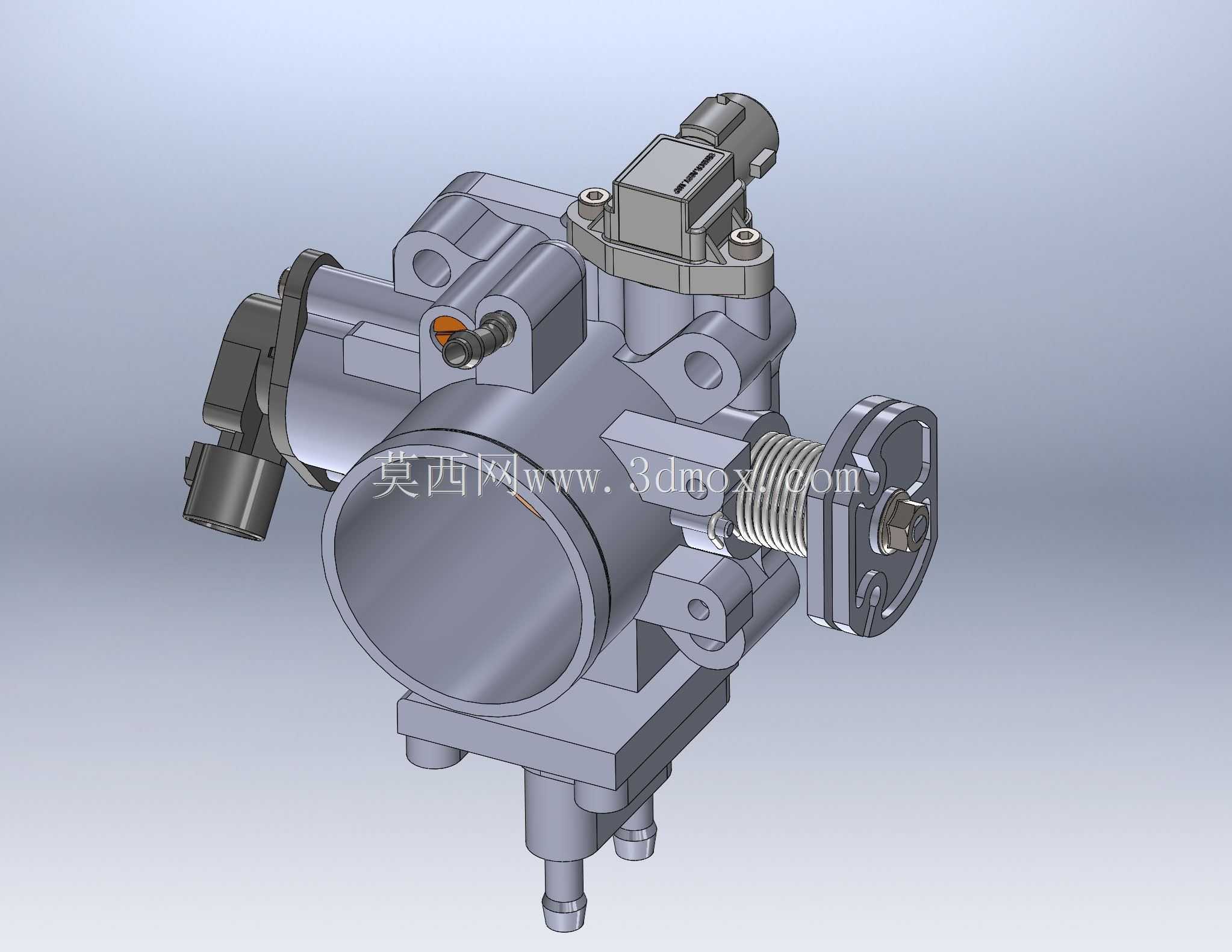

本田进气歧管压力传感器节气门集成总成

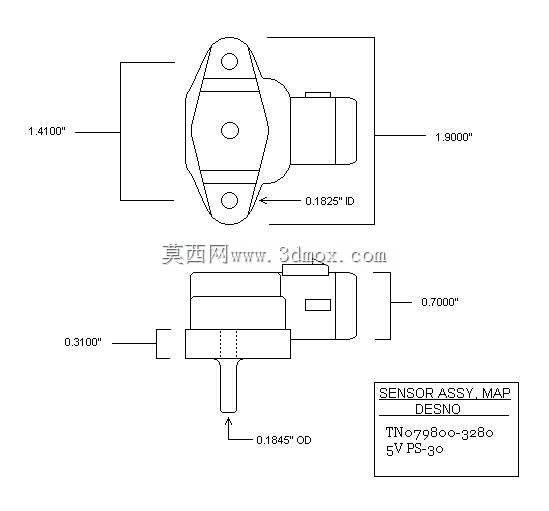

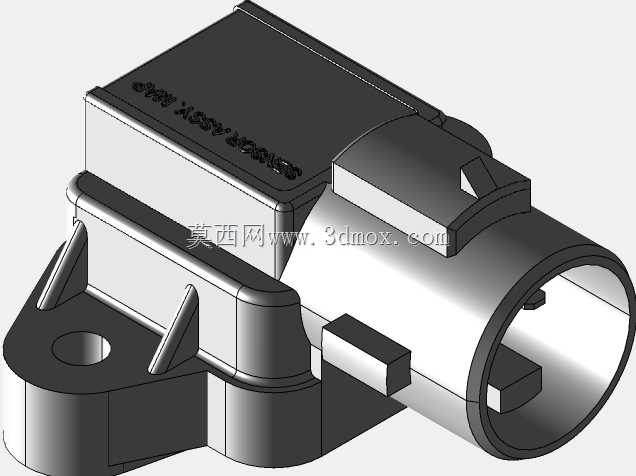

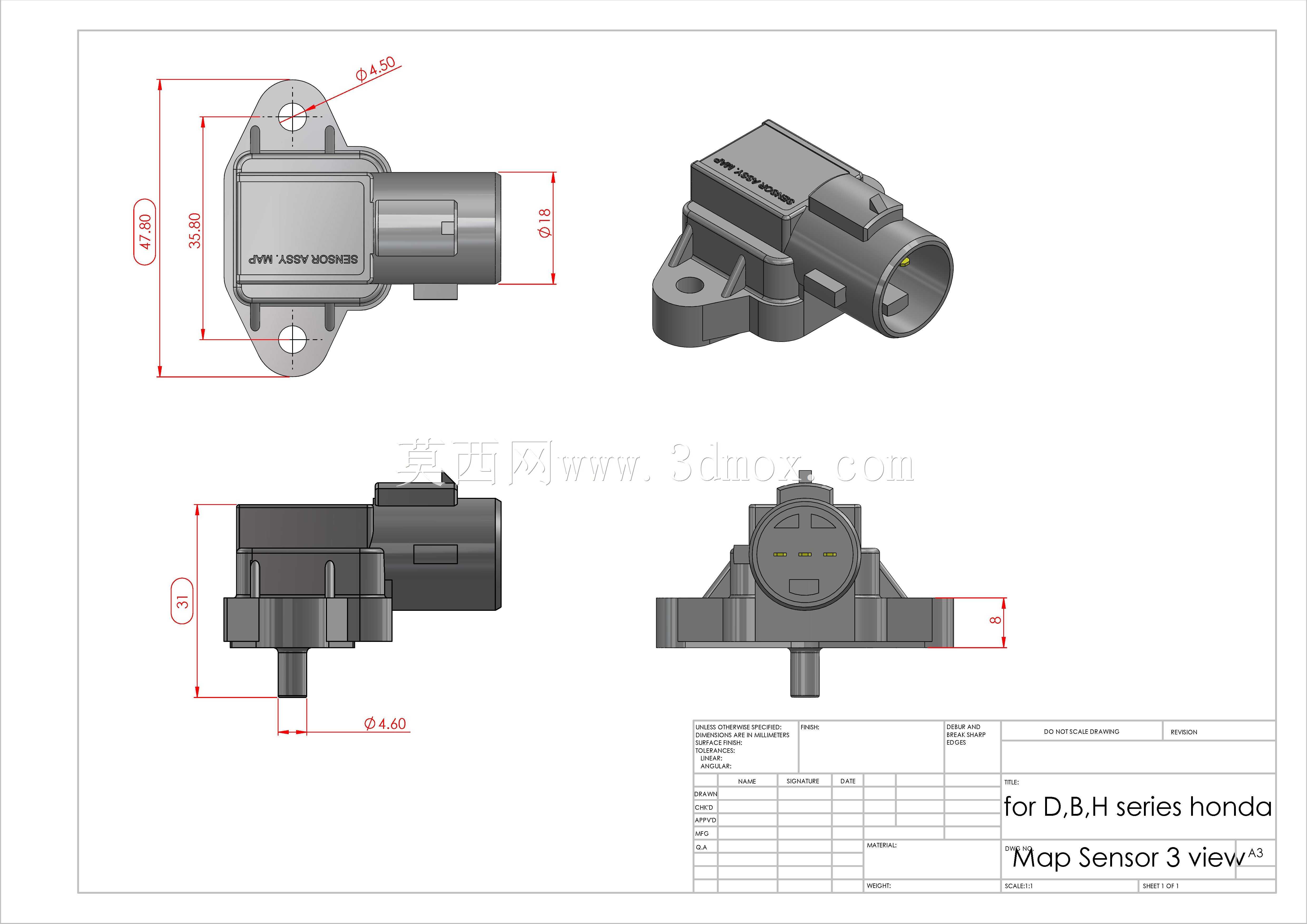

该集成部件主要应用于本田旗下b、d、h系列自然吸气汽油发动机的进气管理系统中，是发动机进气控制与负荷信号采集的核心集成组件，替代了传统分体式节气门与独立进气压力传感器的布置方案，能够有效缩减发动机舱内的管路布置空间，减少进气系统的漏气风险点，同时缩短进气压力信号的传输路径，提升ECU对发动机负荷变化的响应速度，适配民用紧凑型乘用车的日常动力输出需求，覆盖城市通勤、高速巡航等全场景的发动机工况调节需求。在实际运行过程中，该总成一方面通过蝶形阀片控制发动机的进气截面积，匹配驾驶员的油门操作开度，调节进入气缸的空气流量，另一方面集成的map传感器能够实时采集节气门后方的进气歧管绝对压力数据，将压力信号转化为电信号传输给发动机电控单元，为喷油量计算、点火提前角修正提供核心的负荷参考依据，同时集成的怠速控制阀、节气门位置传感器等附属结构，能够实现怠速工况的稳定控制、节气门开度的实时反馈，保障发动机在冷启动、怠速、急加速、满负荷等不同工况下的空燃比控制精度，降低尾气排放污染物的生成，提升动力输出的平顺性。在产品设计层面，该总成采用一体化压铸铝合金作为主体壳体材料，兼顾结构强度与轻量化需求，壳体内部的进气道经过流体优化设计，减少进气紊流与阻力损失，提升进气充量效率；蝶形阀片采用偏心轴布置结构，配合回位弹簧的预紧力设计，能够在油门拉线释放后快速回到怠速开度位置，避免节气门卡滞导致的转速失控风险；传感器模块采用密封式插接结构，具备良好的防尘防水性能，能够适应发动机舱内高温、振动、油污的复杂工作环境，所有安装接口的尺寸公差严格匹配原厂发动机进气歧管、空滤管路、油门拉线的安装标准，无需额外改装即可实现原位替换。在安装边界方面，该总成的主体进气口直径适配对应系列发动机的进气软管尺寸，底部安装孔位的孔距、定位凸台尺寸与进气歧管的安装面完全匹配，侧面的传感器插接件、怠速阀接口、冷却水管接口的位置均按照原厂机舱布置预留足够的操作空间，整体安装后不会与周边的防火墙、水管、线束产生干涉，整体重量控制在合理范围内，不会对进气歧管安装面造成额外的载荷应力，满足整车10万公里以上的使用寿命设计要求。
