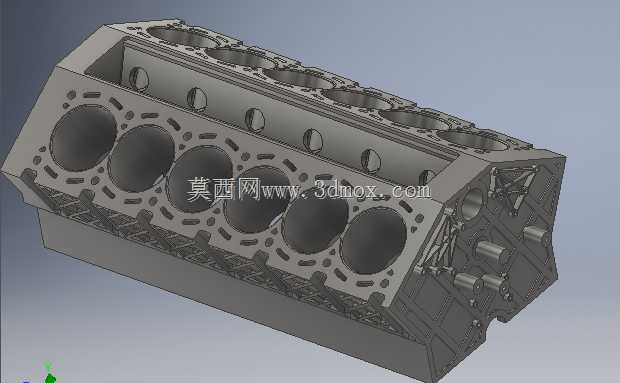

V型十二缸发动机缸体结构设计

V12发动机作为大排量高性能动力单元，核心缸体是整台设备的承载基体，其结构设计直接决定了动力输出的平顺性、整机刚性与运行可靠性，广泛应用于豪华乘用车、高性能赛车、大型船舶辅机、高端工程机械动力配套等场景，能够在高转速工况下持续稳定输出充沛扭矩，凭借12个气缸分两列呈V型排布的结构，抵消各缸往复运动产生的惯性力，从根源上降低整机振动与运行噪音，带来远超直列六缸、V8机型的运转质感。这款缸体在设计阶段，首先围绕V型夹角的布局合理性展开，通过反复调整两列气缸的夹角角度，平衡整机宽度、高度与进排气管路的布置空间，既保证曲轴连杆机构的运动轨迹无干涉，也为后续外围附件的安装预留充足边界。缸体本体采用一体化铸造成型的结构思路，将气缸套安装位、主轴承座、冷却水道、润滑油道整合在同一基体上，减少分体装配带来的密封风险与结构刚性损失，表面密布的加强筋结构沿着应力传递方向排布，在不额外增加过多整机重量的前提下，大幅提升缸体在高爆发压力下的抗变形能力，避免气缸孔失圆导致的活塞偏磨、密封失效等问题。在功能特性上，缸体预留的12个气缸安装位精准匹配活塞、连杆组件的运动公差，每列气缸对应的冷却水道相互连通，能够让冷却液在缸体内部形成顺畅的循环路径，及时带走燃烧室传递过来的高热量，避免高负荷工况下出现热变形；集成式的润滑油道直接连通主轴承、凸轮轴安装位与活塞冷却喷嘴位置，无需额外布置外置润滑油管，降低油路泄漏的概率，保证各运动摩擦副在启动瞬间就能得到充足润滑。从安装边界来看，缸体侧面预留了发电机、起动机、水泵、机油滤清器等外围附件的安装定位孔位，孔位的位置度公差严格控制在装配要求范围内，保证各附件安装后与曲轴皮带轮的传动平面度符合设计要求；缸体下端与油底壳连接的密封面采用平面度精加工处理，配合密封垫能够实现可靠的静密封，避免机油渗漏；上端与气缸盖连接的螺栓孔按照等力矩排布设计，保证缸盖压紧后受力均匀，不会出现局部密封压力不足导致的漏气、漏水问题。在实际应用场景中，这类V12缸体能够承受极高的缸内爆发压力，适配大排量高功率的动力调校需求，无论是持续高转速运转的赛道场景，还是长时间满负荷运行的工业动力场景，都能凭借均衡的结构设计保持稳定的工作状态，其V型排布的结构也让整机重心更低，搭载在车辆上时能够优化前后轴荷分配，提升操控稳定性。设计过程中还充分考虑了加工工艺的可行性，缸体的各个加工面均预留了合理的加工余量，内部的砂芯清砂通道设计合理，避免铸造后内部残留砂粒影响油道、水道的通畅性，主轴承盖采用分体式定位设计，装配时能够精准定位，保证曲轴旋转的同轴度，降低运转过程中的摩擦阻力，提升整机的机械效率。
