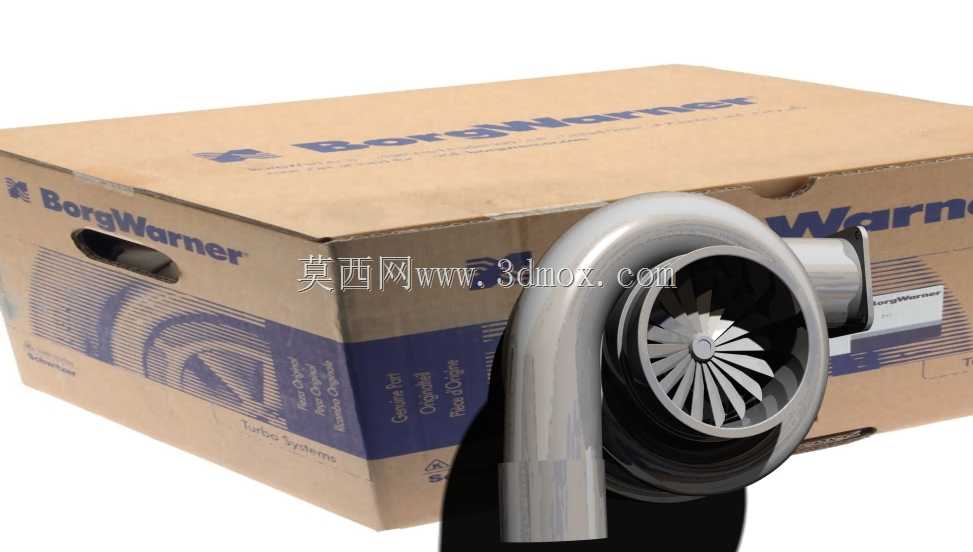

汽车用博格华纳款涡轮增压器结构设计

涡轮增压器是车用动力系统中实现小排量大功率输出的核心配套部件，广泛搭载于各类燃油乘用车、商用车以及工程机械的柴油、汽油发动机上，通过回收发动机排出的高温高压废气能量，驱动涡轮端叶轮高速旋转，同步带动同轴的压气机端叶轮压缩进入气缸的新鲜空气，在不增加发动机排量的前提下大幅提升进气充量，让燃油燃烧更充分，既可以提升动力输出上限，也能优化燃油经济性、降低尾气污染物排放，是当前内燃机节能减排技术路线中应用最广泛的核心部件之一。

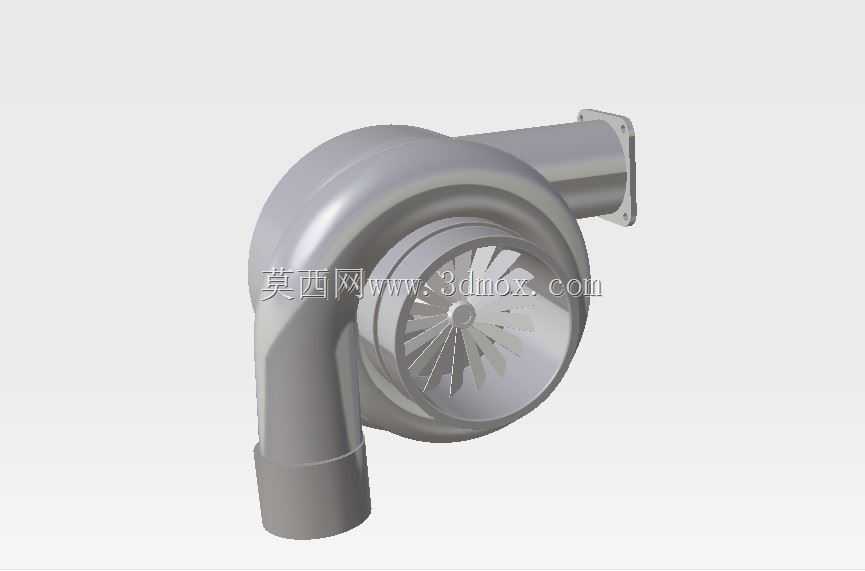

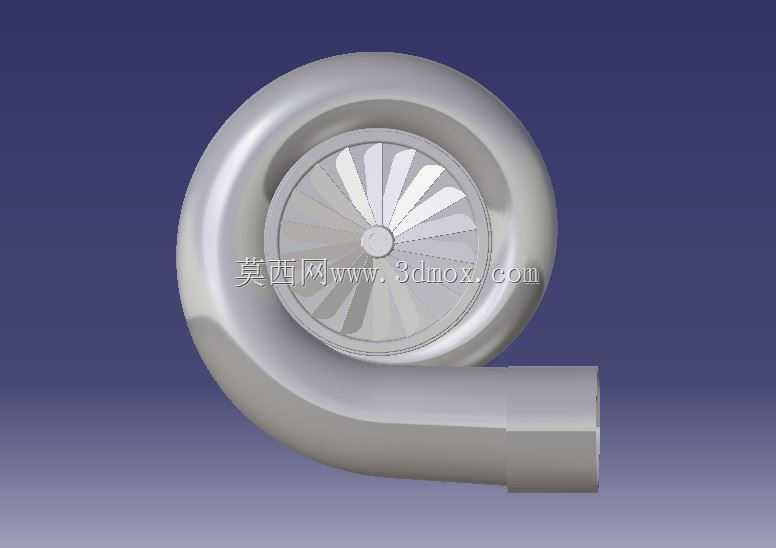

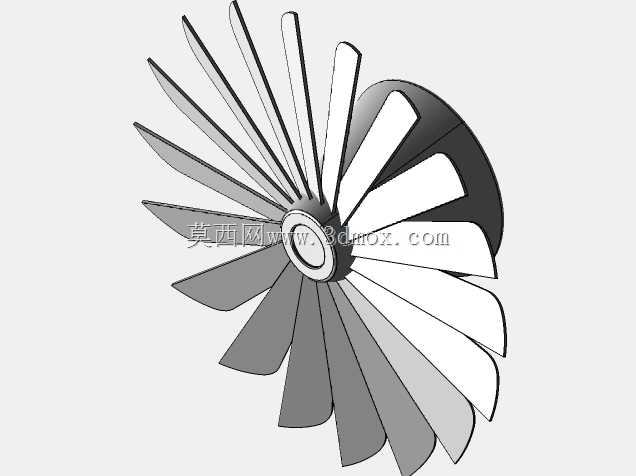

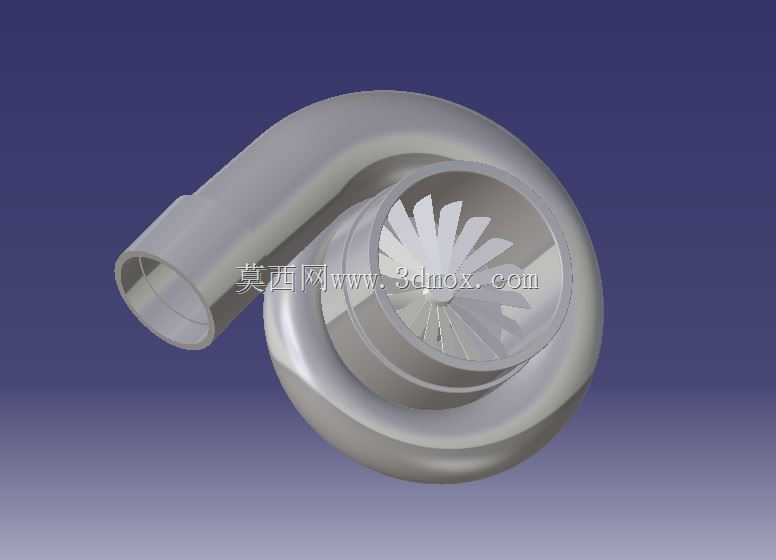

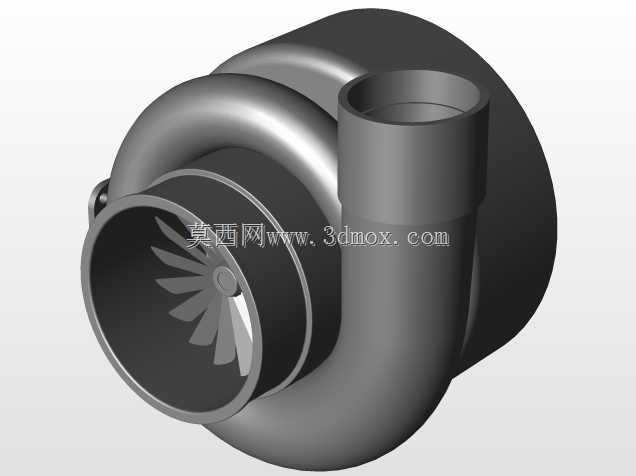

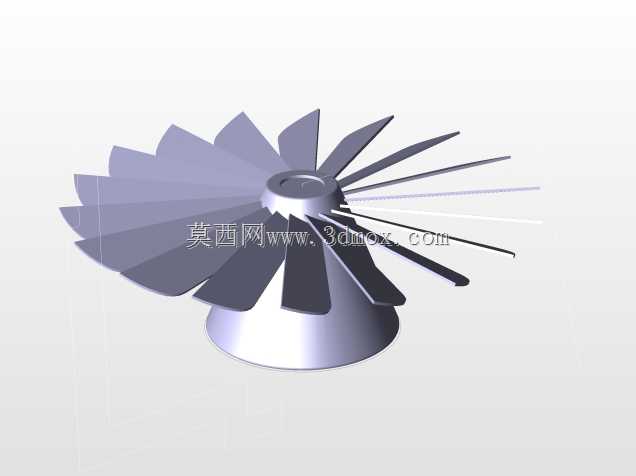

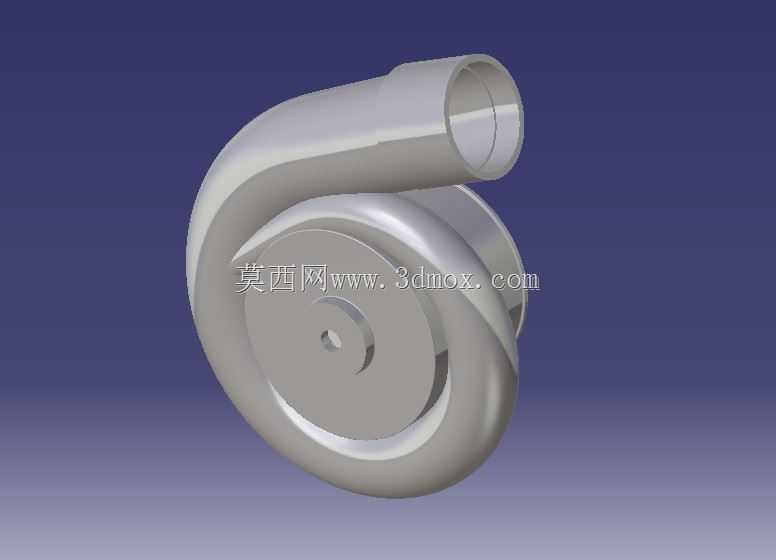

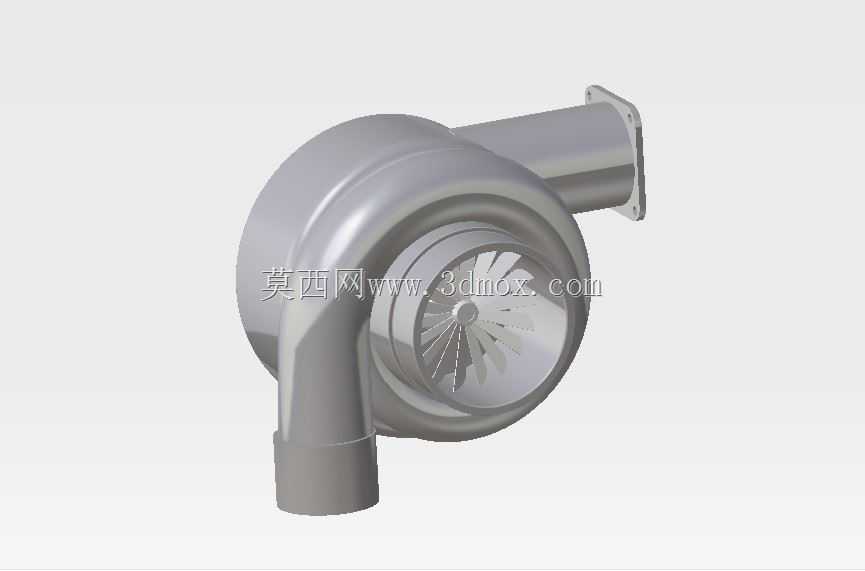

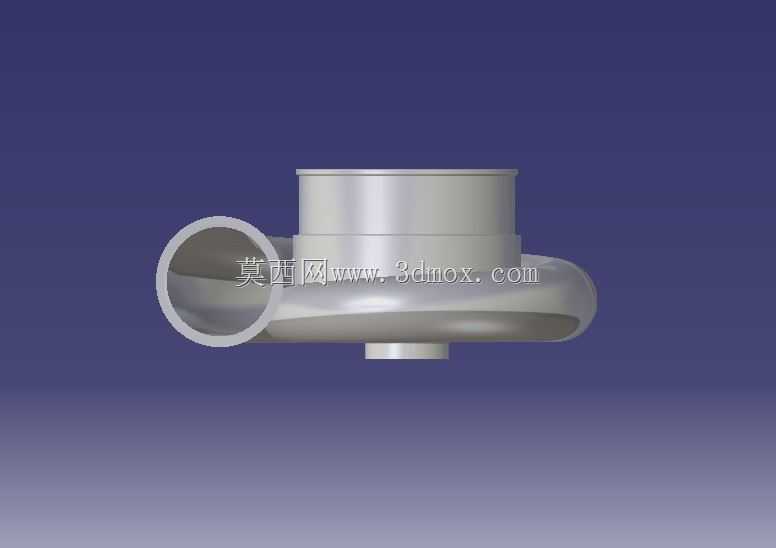

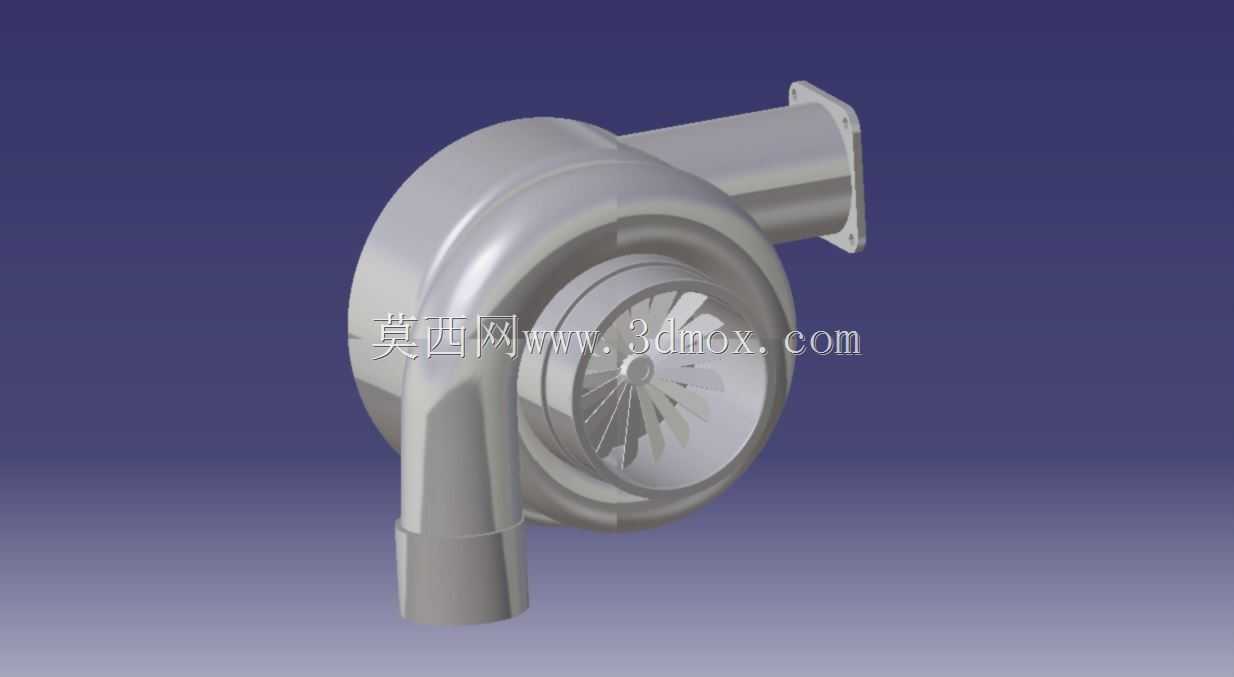

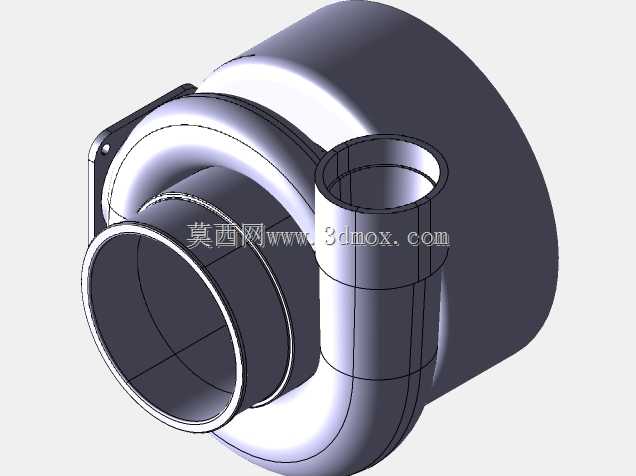

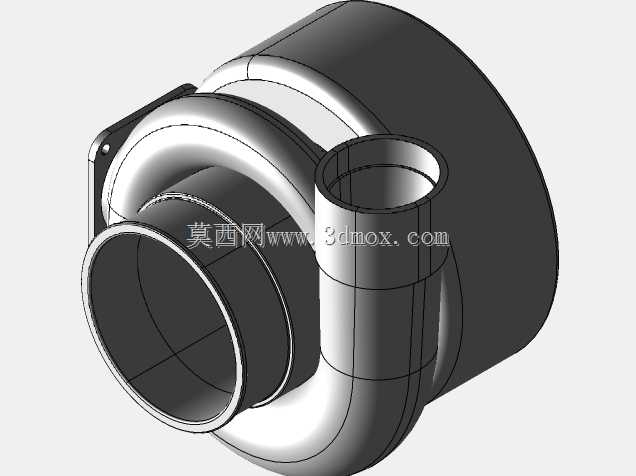

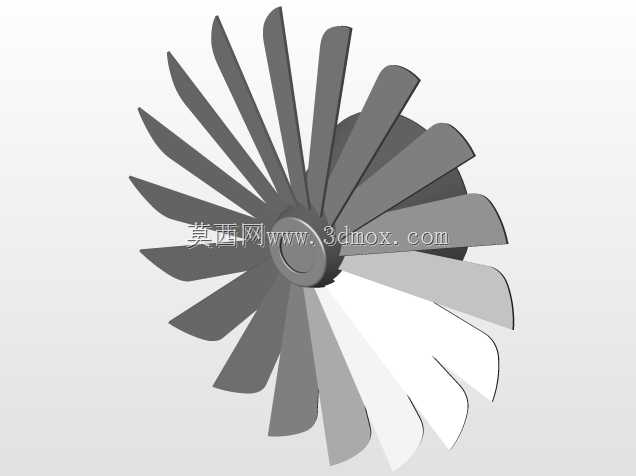

这款涡轮增压器的整体结构采用经典的双蜗壳浮动轴承布局，压气机端采用前倾后弯式铝合金叶轮设计，叶片型线经过气动优化，在高转速工况下可以有效降低气流紊流损失，提升压气效率，压气机壳采用渐扩式流道设计，能将叶轮甩出的高速空气动能顺畅转化为压力能，稳定输出高压进气。涡轮端采用耐高温合金材质的径向叶轮，可耐受发动机排气端近千度的高温冲击，蜗壳流道匹配发动机排气脉冲特性，能够高效捕捉不同转速区间的废气能量，减少排气干涉带来的能量损耗。中间的轴承体采用集成式润滑与冷却流道设计，可接入发动机机油回路实现高速转轴的浮动支撑润滑，部分工况下还可接入冷却液回路降低中间体工作温度，避免高温导致的机油碳化、轴承失效问题，保障增压器在最高每分钟十几万转的工作转速下长期稳定运行。

在安装边界设计上，这款增压器的涡轮端进气法兰匹配发动机排气歧管的标准安装接口，压气机端出气法兰可对接中冷器进气软管，中间体上预留了标准的机油进、回油接口，安装定位尺寸适配主流2.0L-3.0L排量内燃机的舱内布局，整体径向与轴向尺寸经过紧凑化优化，不会与周边的发动机悬置、管线、冷却系统部件产生安装干涉，执行器安装位预留了旁通阀控制连杆的运动空间，可精准匹配增压压力控制需求，在发动机高转速大负荷工况下通过旁通阀泄放多余排气能量，避免增压压力过高导致的发动机爆震、部件过载问题，兼顾全工况区间的动力响应与可靠性。
