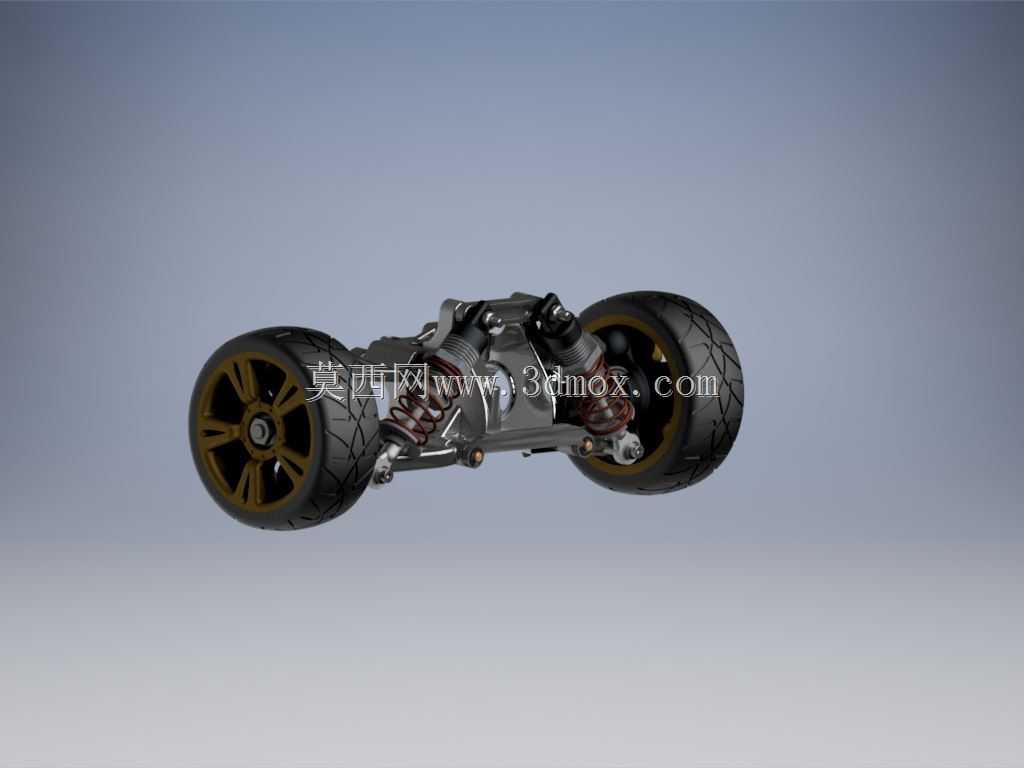

小型车辆双轮独立悬架结构设计

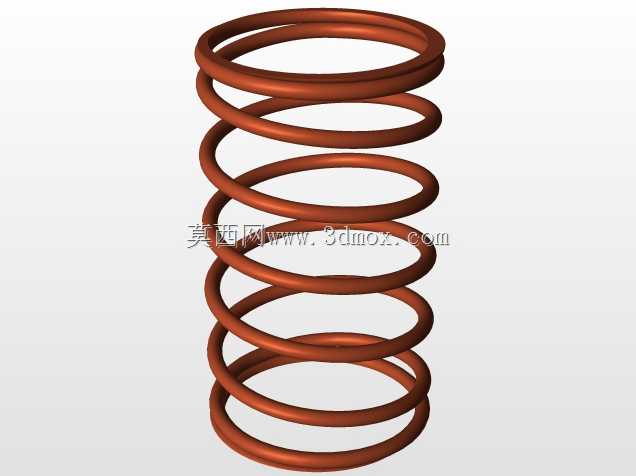

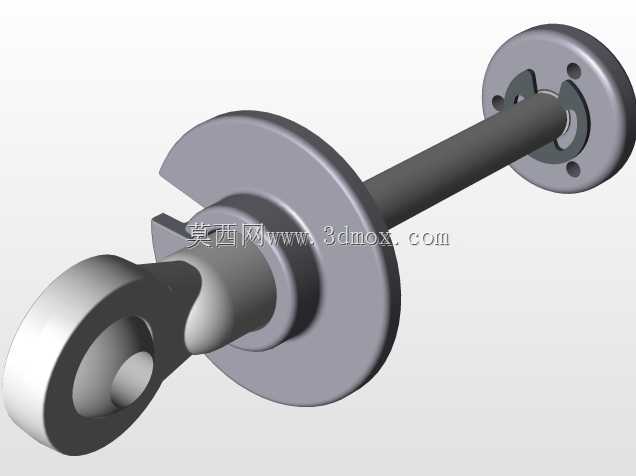

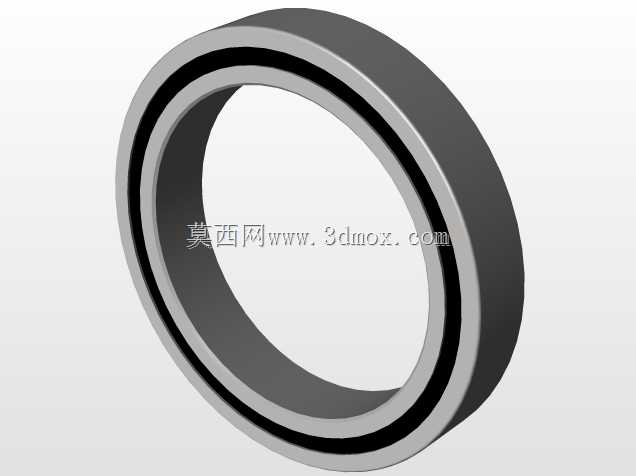

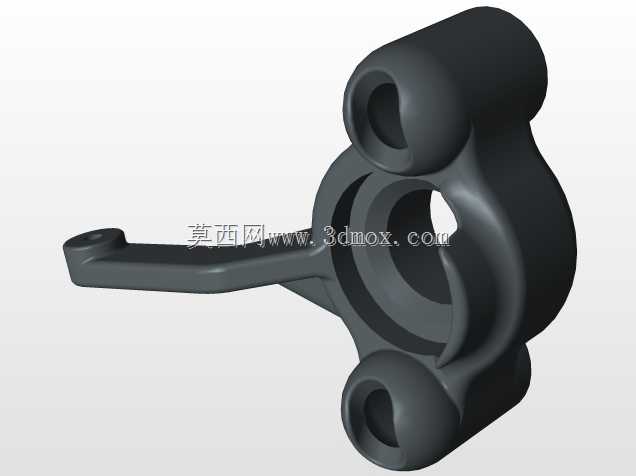

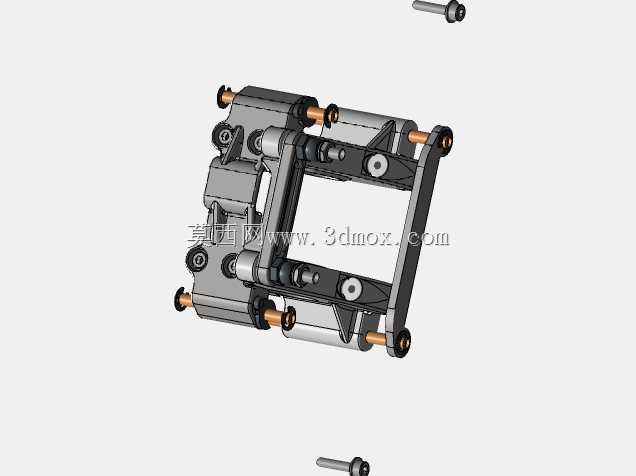

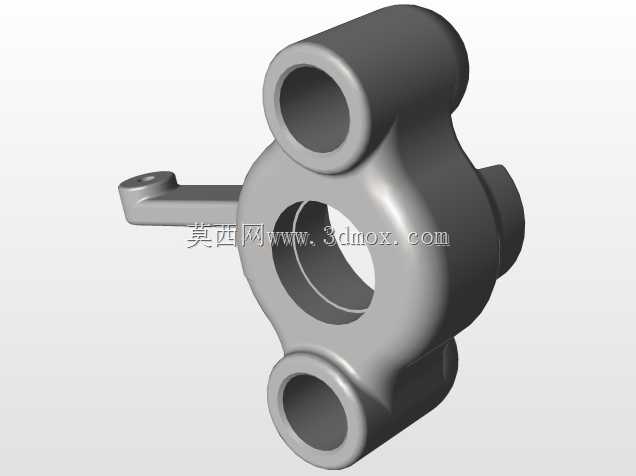

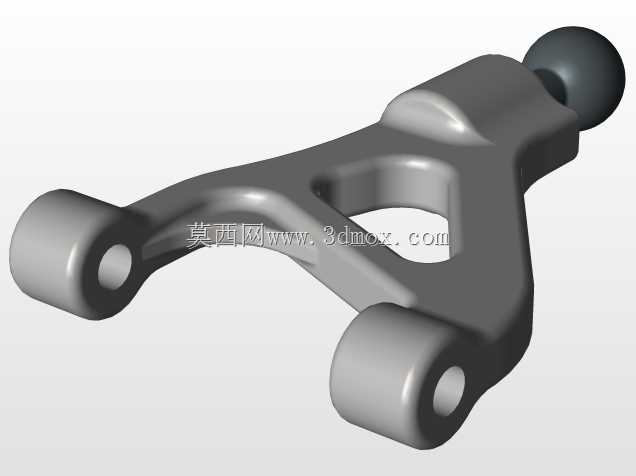

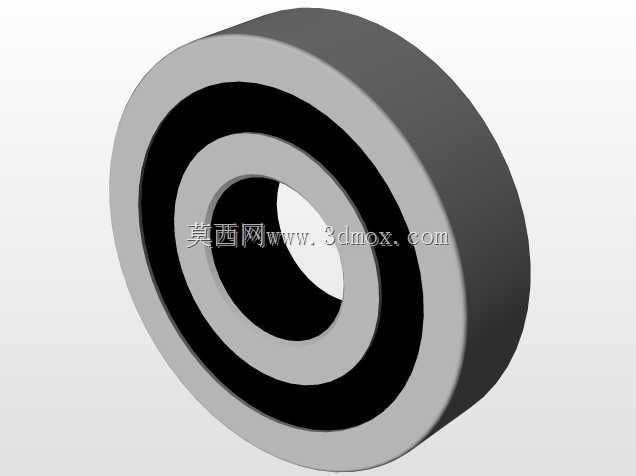

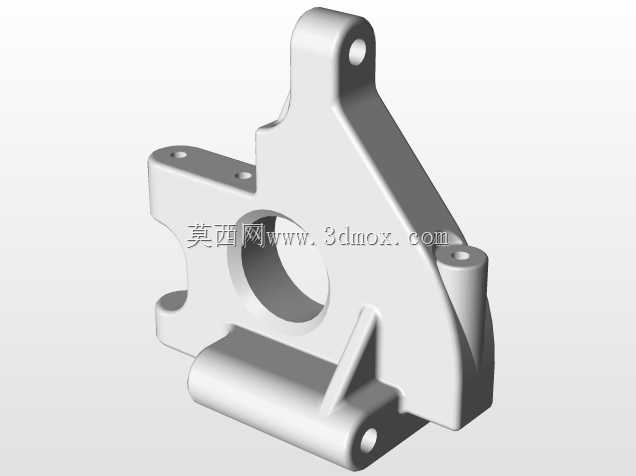

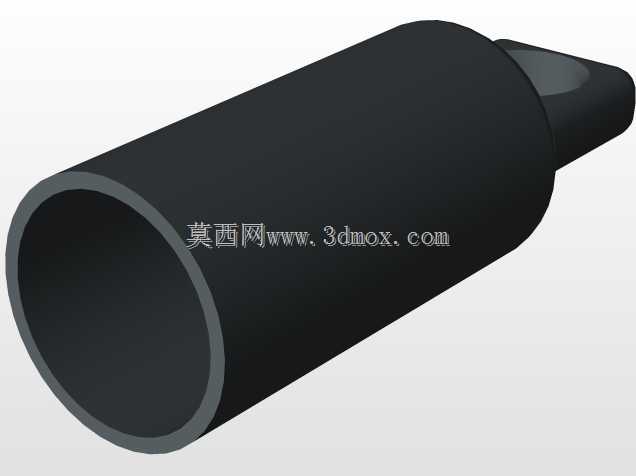

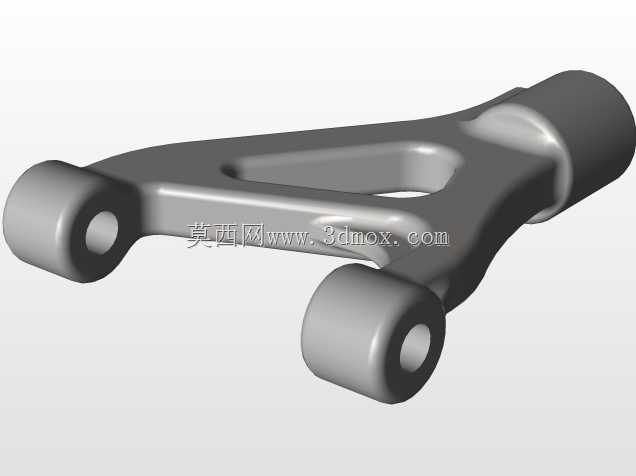

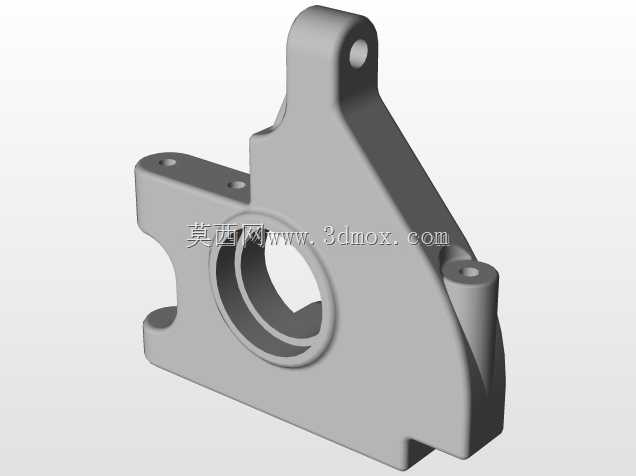

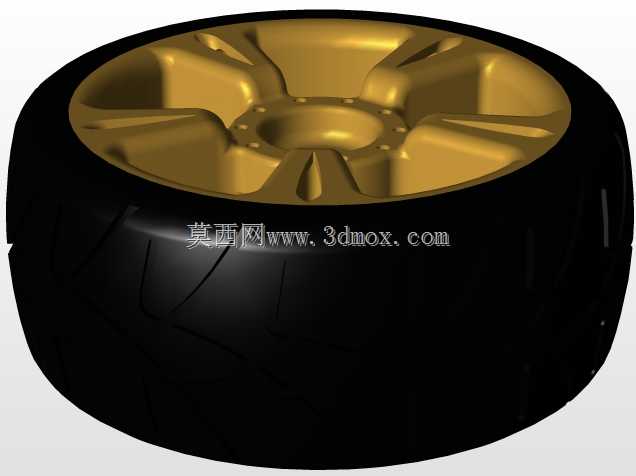

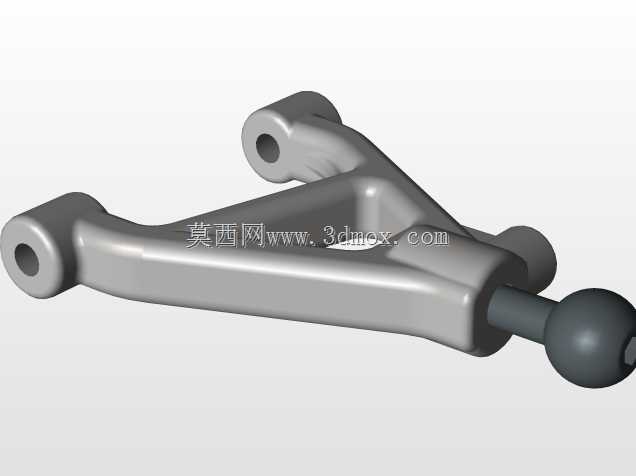

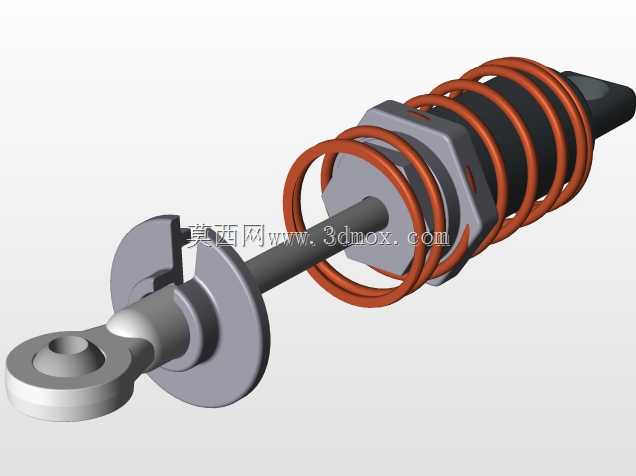

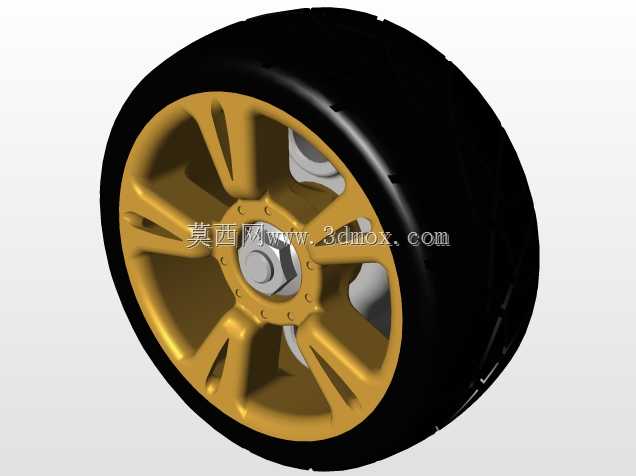

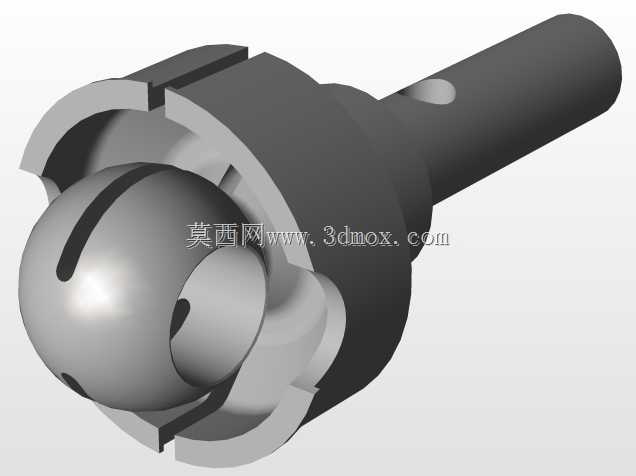

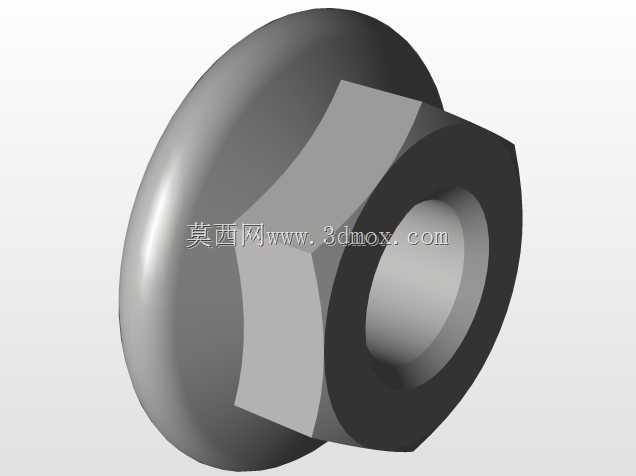

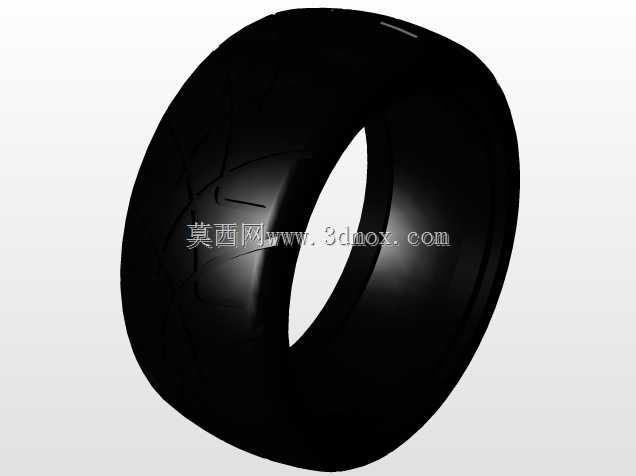

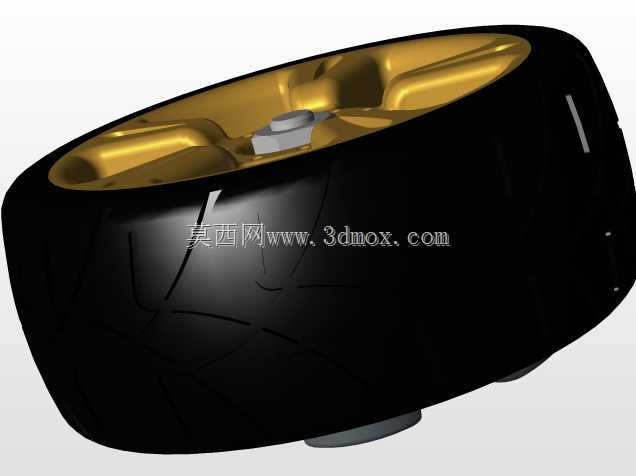

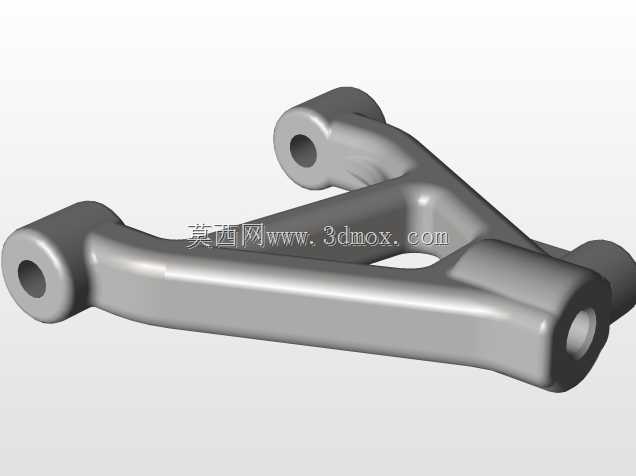

该悬架结构主要面向小型乘用车辆、小型电动代步车以及缩比模型车的底盘行走系统使用，作为底盘与车轮之间的核心传力连接部件，承担着传递车轮与车身之间所有力与力矩的核心作用，同时能够缓冲路面传递而来的冲击载荷，衰减颠簸路面带来的振动，保障车辆行驶过程中的平顺性与操控稳定性，在民用代步车、小型特种作业车辆、车辆教学实验台架等场景中都有广泛的适配空间。从功能特性来看，该结构采用双横臂式独立悬架设计方案，左右两侧车轮各自通过独立的摆臂结构与车架连接，单侧车轮遇到路面起伏产生跳动时，不会对另一侧车轮的接地状态产生明显干扰，能够大幅提升车轮在不平整路面的接地附着力，减少车身侧倾幅度，搭配螺旋弹簧与筒式减震器的组合减震单元，可根据不同的载荷需求匹配对应刚度的弹簧与阻尼系数的减震器，兼顾承载能力与乘坐舒适感，转向节集成了轮毂安装位与转向拉杆连接点，可同时适配转向驱动轮的安装需求，实现车轮的转向动作与动力传递。设计过程中优先考虑了安装适配性与运动干涉规避，整体结构围绕轮距、主销内倾、主销后倾、车轮外倾、前束等底盘定位参数进行参数化建模，摆臂的铰接点位置经过运动仿真校核，在车轮全行程跳动过程中，轮距、定位参数的变化量控制在合理区间内，避免轮胎出现异常磨损，同时预留了刹车卡钳、轮毂轴承、转向拉杆的安装接口，各部件之间的运动间隙经过反复校验，在极限压缩、极限拉伸的行程状态下不会出现部件碰撞干涉。外形尺寸方面，该悬架总成适配10-14英寸直径的轮胎规格，整体横向宽度匹配1200-1400mm轮距的小型车辆底盘，纵向安装深度控制在350mm以内，上下摆臂的铰接点间距符合常规小型非承载式车身的车架纵梁安装间距，不需要对原有车架结构进行大幅改动即可完成适配安装，减震器的安装角度经过优化，既能够最大化利用减震器的有效行程，也能避免减震器在工作过程中承受过大的侧向力，延长减震部件的使用寿命，整体结构采用模块化设计，各连接部件均采用常规紧固件连接，后期维护更换部件时不需要对整体结构进行拆解，可有效降低运维成本。
