UTV越野车型配套电动绞盘牵引装置

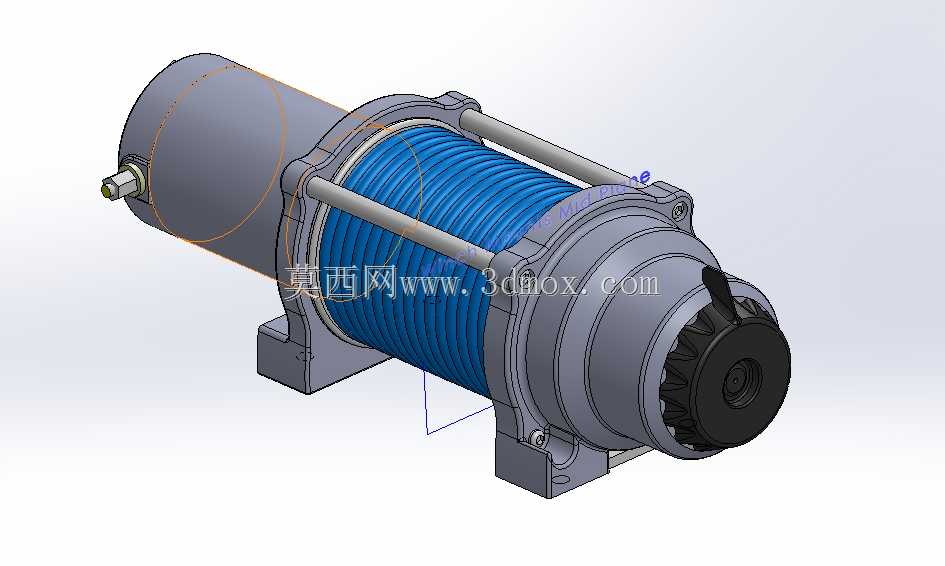

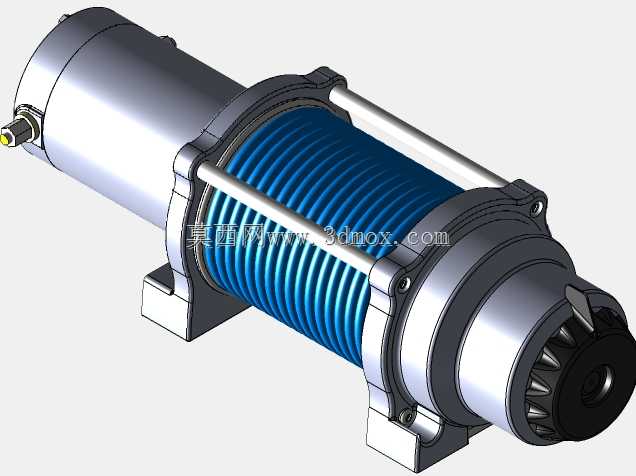

这款牵引装置主要适配全地形UTV车型，是户外越野场景下的核心自救与辅助牵引部件，多用于非铺装路面穿越、山地越野、户外作业等场景，当车辆陷入泥地、沙坑、陡坡等困境时，可通过自身动力输出完成车辆自救，也可用于拖拽障碍物、辅助挪移同类型被困车辆，或是在户外作业场景下完成轻型重物的牵引移位作业。装置整体采用同轴集成式布局，将驱动单元、减速传动组、卷筒、离合结构整合为一体式总成，驱动端采用密封式圆柱壳体设计，可抵御户外泥水、沙尘的侵入，适配野外复杂多变的使用环境；中间段为带螺旋导向槽的卷筒结构，绳槽采用等距螺旋设计，可保证牵引绳在收放过程中整齐排布，避免乱绳、咬绳问题，有效延长牵引绳的使用寿命，卷筒两侧设置金属拉杆式防护架，既可以对卷筒外层的绳索形成防护，避免外物磕碰绳索，也可作为辅助搬运的受力结构。输出端集成了离合控制与传动连接结构，可通过手动操作离合切换空挡与挂挡状态，空挡状态下可快速拉出牵引绳完成挂钩固定，挂挡状态下即可通过动力驱动完成牵引收绳作业，输出端的连接齿位可适配不同规格的导绳器与安装支架。安装端采用两侧对称的支脚式安装结构，支脚预留标准安装孔位，可直接固定在UTV车型的前杠或后置安装位上，整体安装边界紧凑，不会过度占用车辆前部的防撞空间，同时整体重心沿卷筒轴线分布，安装后不会造成车辆前部配重过度偏移。设计过程中充分考虑户外使用的可靠性，所有外露金属部件均做了防腐蚀处理，转动部位设置密封轴承，可在大温差、高湿度、多沙尘的环境下保持稳定运转，卷筒的容绳量匹配UTV车型常用的牵引绳规格，牵引拉力覆盖UTV车型全重的1.5倍以上，可满足绝大多数越野场景下的自救牵引需求，同时整体结构做了轻量化优化，在保证结构强度的前提下尽可能降低自重，减少对车辆负载的额外影响。
