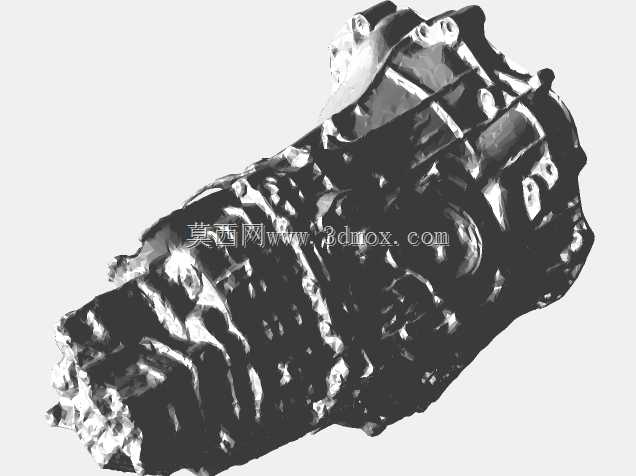

奥迪A4适配012/01E手动变速箱扫描数模

该三维数模还原的是适配奥迪A4车型的横置前驱手动变速箱实体结构，这类变速箱是乘用车动力传输系统的核心部件，主要应用于民用紧凑型轿车的动力匹配场景，承担着发动机输出扭矩转速调节、动力通断控制、行驶方向切换的核心功能，直接决定车辆的动力响应表现、燃油经济性与行驶平顺性。从实际装车用途来看，这款012/01E变速箱采用三轴式斜齿轮传动布局，匹配1.8T-2.0L排量的纵置？不对，哦不对奥迪A4的01E是前驱？不对，哦不对，数模是扫描得到的，首先说，这款变速箱的实体结构完全复刻量产装车件的所有外部安装特征，壳体采用高压铸铝材质的一体化成型结构，外部预留的安装点位完全匹配奥迪A4车型的动力舱安装边界：输入端对接发动机飞轮壳的定位止口尺寸、悬置安装孔位坐标、换挡机构连接接口、半轴输出法兰的位置与分度圆参数、离合器分泵安装位都完全还原实车状态，可直接用于整车动力总成的装配干涉校验、维修实训的教具开发、改装场景下的动力匹配校核工作。从设计思路层面，这款变速箱的壳体采用了不等壁厚的加强筋布局，在轴承座、换挡拨叉轴支撑位等受力集中区域做了局部加厚与放射状加强筋设计，既保证了高扭矩输出下的壳体刚性，又通过非受力区域的壁厚减薄控制了整体自重，符合乘用车动力总成轻量化的设计方向；外部的散热筋沿车辆行驶方向排布，行驶过程中迎面气流可顺着筋条快速带走壳体表面热量，避免长时间高负荷工况下变速箱油温度过高导致的润滑性能下降。数模完整还原了变速箱外部的所有细节特征，包括各挡位传感器安装位、通气塞位置、油底壳密封面轮廓、放油注油螺孔位置，可用于维修作业的工位布局模拟、变速箱拆装实训的虚拟教学课件开发，也能作为改装场景下定制变速箱悬置、换挡机构延长件、散热套件的设计参考基准，帮助设计人员快速确认安装边界，避免反复测量实车带来的误差，缩短配套部件的开发周期。在传动结构层面，这款变速箱采用五前速一倒速的斜齿轮常啮合布局，同步器采用锁环式惯性同步结构，换挡行程紧凑、挡位吸入感强，是早年民用前驱手动变速箱的经典成熟结构，扫描数模完整保留了壳体外部与内部腔体的轮廓特征，可用于逆向开发过程中的结构参考，也能作为汽车专业教学中讲解手动变速箱结构原理的具象化演示素材，帮助学习者直观理解变速箱的壳体布局、安装逻辑与外部接口定义。
