高精度DC4A步进电机结构设计方案

这款步进电机是面向数控装备领域开发的开环控制执行元件，核心适配中小功率数控进给场景，在桌面数控雕刻机、小型自动化送料机构、3D打印设备运动轴、电子制造贴装工位的点位驱动环节都有广泛应用，能够将电脉冲信号精准转化为对应角位移输出，无需额外位置反馈元件即可实现稳定的步距角控制，在低速运行区间可保持足够的输出扭矩，避免普通直流电机低速抖动、丢步的常见问题。

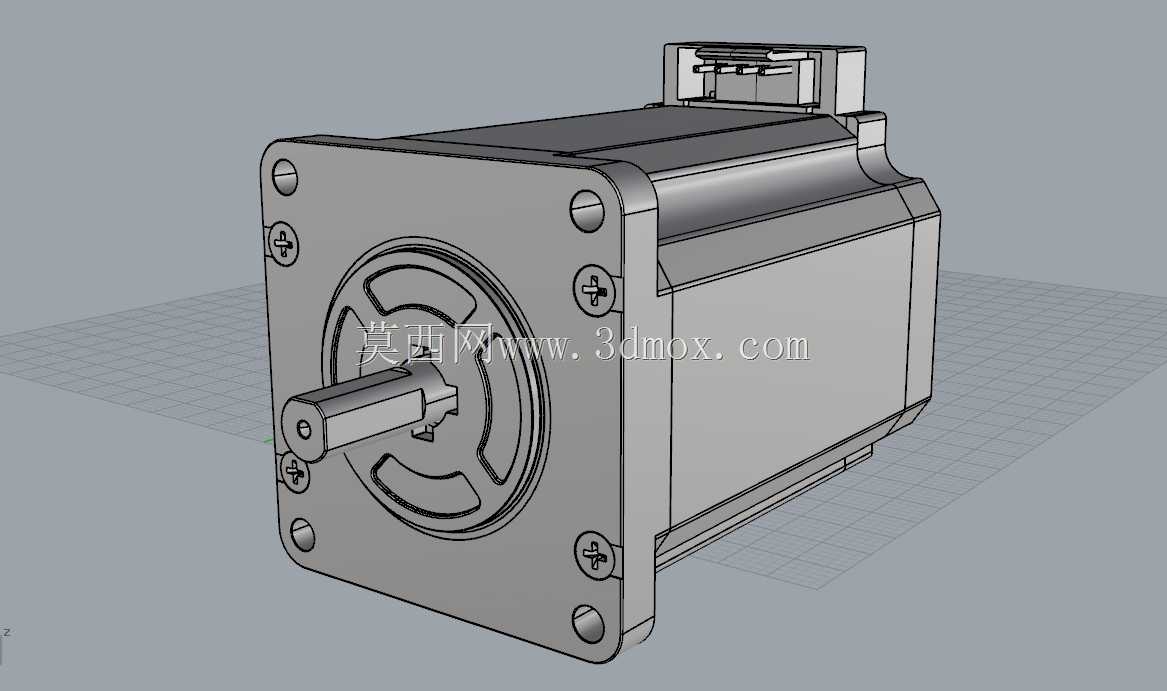

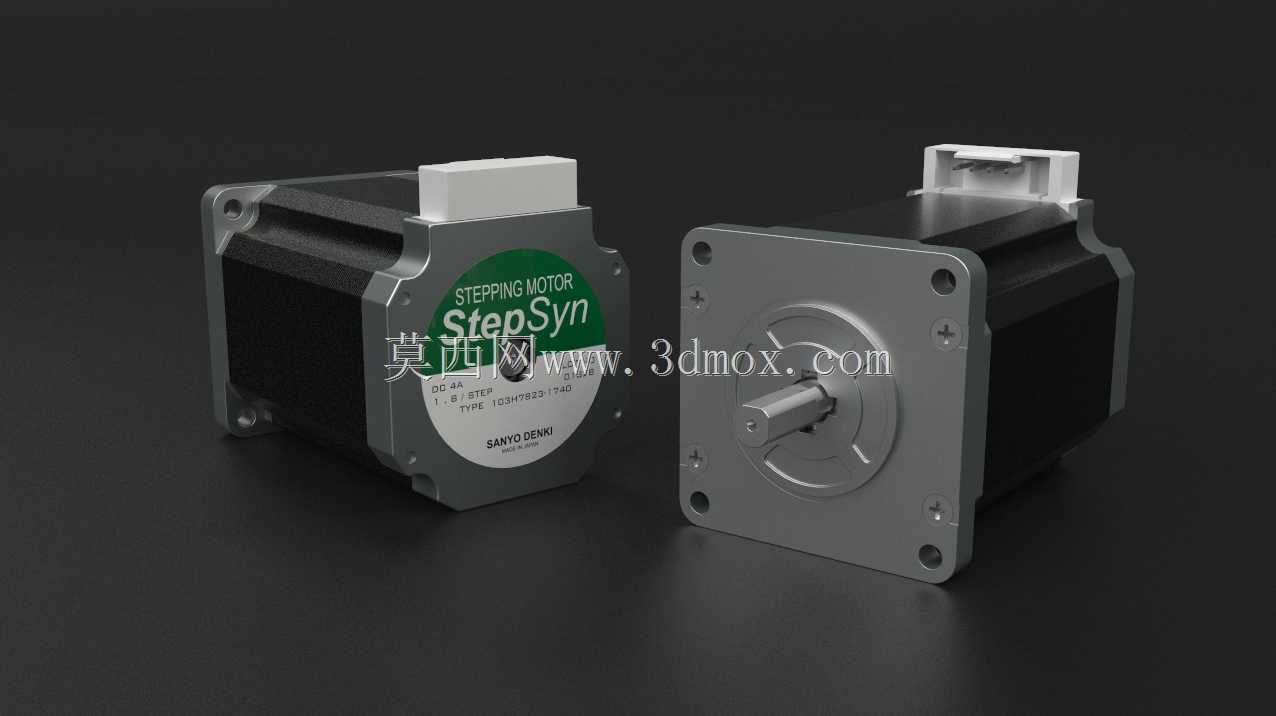

从功能特性来看，这款DC4A规格的步进电机采用两相混合式结构设计，机身外壳做了一体化压铸成型处理，表面带有均匀分布的散热筋结构，能够在长时间连续运行时快速散出绕组产生的热量，避免温升过高导致的扭矩衰减问题。电机输出轴采用标准D型切面设计，可直接与同步轮、联轴器、丝杠螺母副进行刚性连接，无需额外加工轴面即可传递额定扭矩，轴端的轴承选用深沟球轴承支撑，可承受一定的径向负载，适配带轮、齿轮直接挂载的安装场景。电机尾部的接线端采用模块化接插件设计，接线引脚做了防呆标识，可避免现场接线时相序接反导致的电机反转问题，接插件外围带有防护挡边，可减少车间环境内的粉尘、切削液溅入接线端造成的接触不良故障。

在设计思路上，这款电机优先考虑了工业场景的安装通用性，前端安装法兰采用行业通用的方形安装基准，四个安装孔的孔位间距、止口直径都遵循通用步进电机的安装尺寸规范，可直接替换同规格的其他品牌步进电机，无需对原有设备的安装板做二次改孔加工。机身长度控制在适配中小安装空间的范围内，不会在紧凑的设备内部与其他走线、结构件产生干涉，绕组参数匹配4A额定电流的驱动模块，可与市面上主流的两相步进驱动器直接适配，无需重新调试驱动参数即可快速投入使用。

从安装边界来看，这款电机的法兰端面为安装基准面，安装时需保证基准面与设备安装板完全贴合，避免安装倾斜导致的轴系偏磨问题，输出轴伸出长度留有足够的联轴器安装余量，同时预留了轴向窜动间隙，可抵消设备运行过程中热胀冷缩带来的轴向尺寸变化。电机侧面预留了标签粘贴位，可清晰标注相序、电流参数，方便后期设备维护时快速识别接线定义，机身整体做了哑光氧化处理，既提升了外壳的防锈耐腐蚀能力，也避免了亮面金属在工业视觉检测场景下产生的反光干扰。
