微型多轮车辆转向减震集成机构设计

项目分类:3D模型 发布时间:2021-05-11 ID:171159
  • 微型多轮车辆转向减震集成机构设计
  • 微型多轮车辆转向减震集成机构设计
  • 微型多轮车辆转向减震集成机构设计
  • 微型多轮车辆转向减震集成机构设计
  • 微型多轮车辆转向减震集成机构设计
  • 微型多轮车辆转向减震集成机构设计
  • 微型多轮车辆转向减震集成机构设计
  • 微型多轮车辆转向减震集成机构设计
  • 微型多轮车辆转向减震集成机构设计
  • 微型多轮车辆转向减震集成机构设计
  • 微型多轮车辆转向减震集成机构设计
  • 微型多轮车辆转向减震集成机构设计
  • 微型多轮车辆转向减震集成机构设计
  • 微型多轮车辆转向减震集成机构设计
  • 微型多轮车辆转向减震集成机构设计
  • 微型多轮车辆转向减震集成机构设计
  • 微型多轮车辆转向减震集成机构设计
  • 微型多轮车辆转向减震集成机构设计
  • 微型多轮车辆转向减震集成机构设计

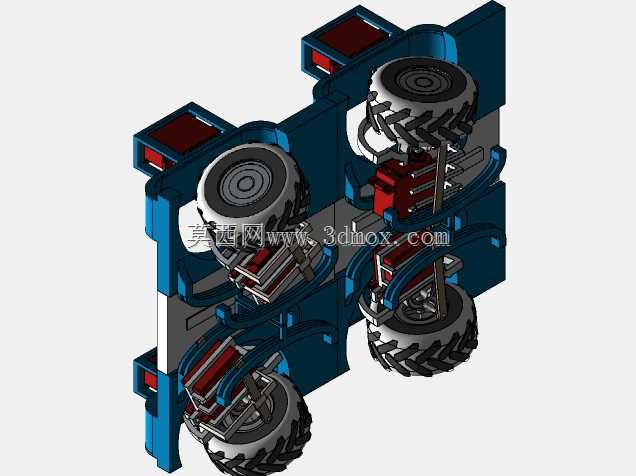

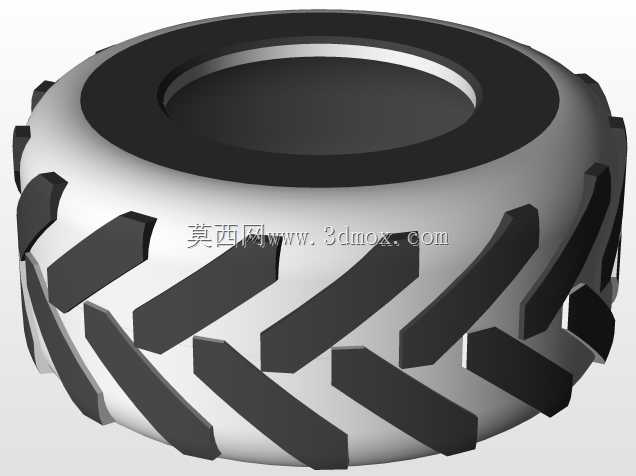

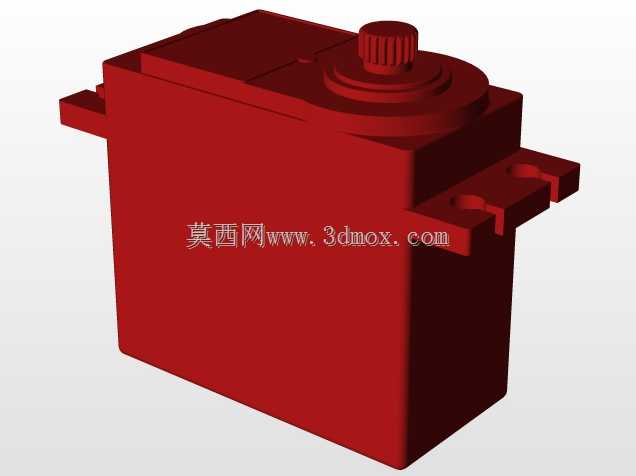

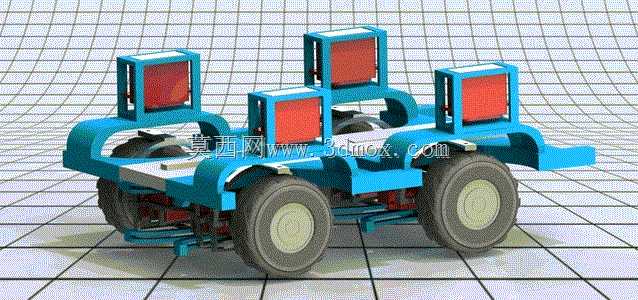

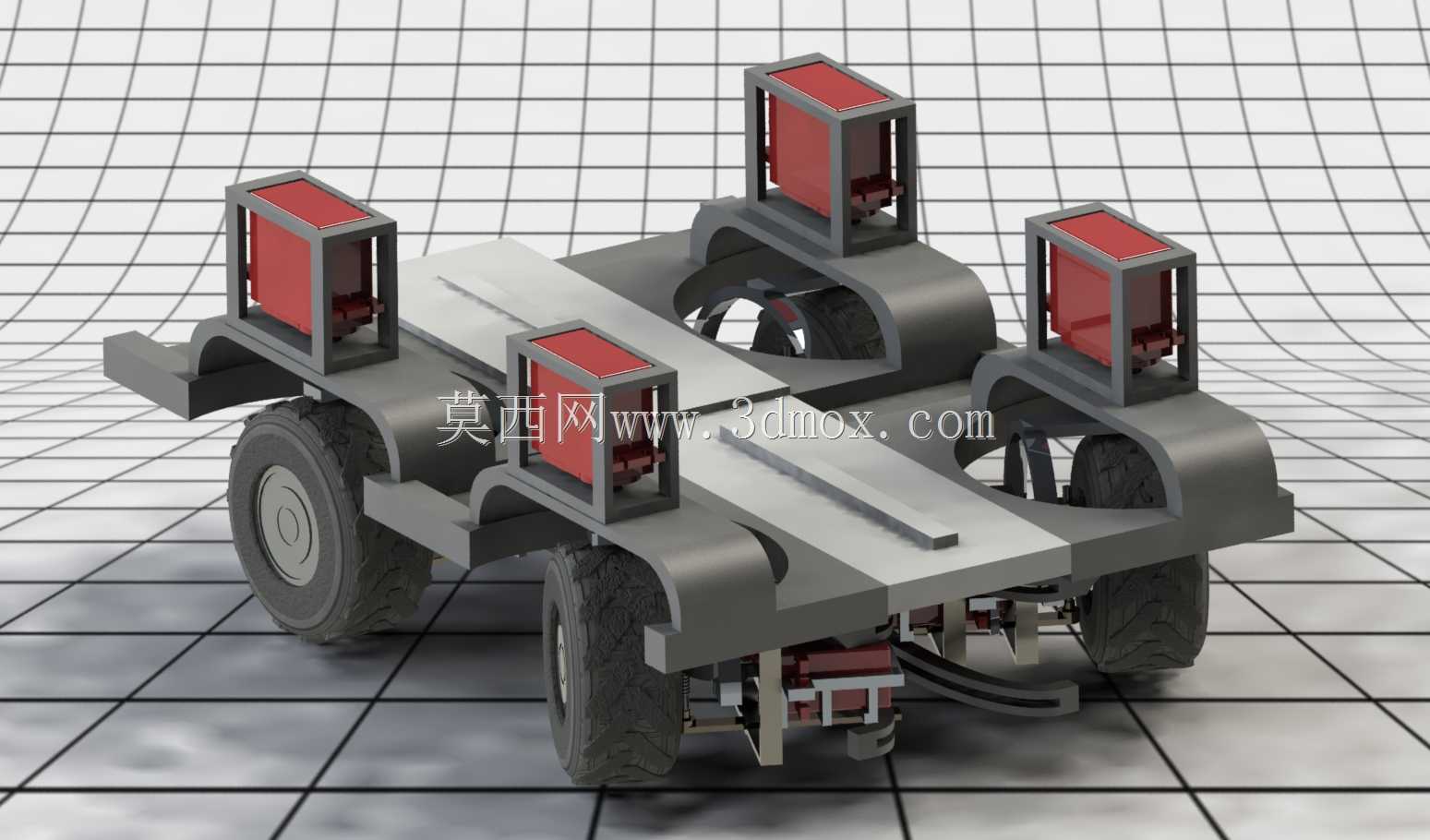

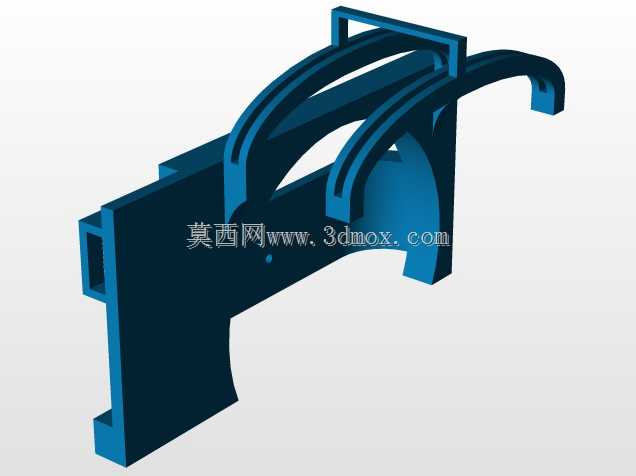

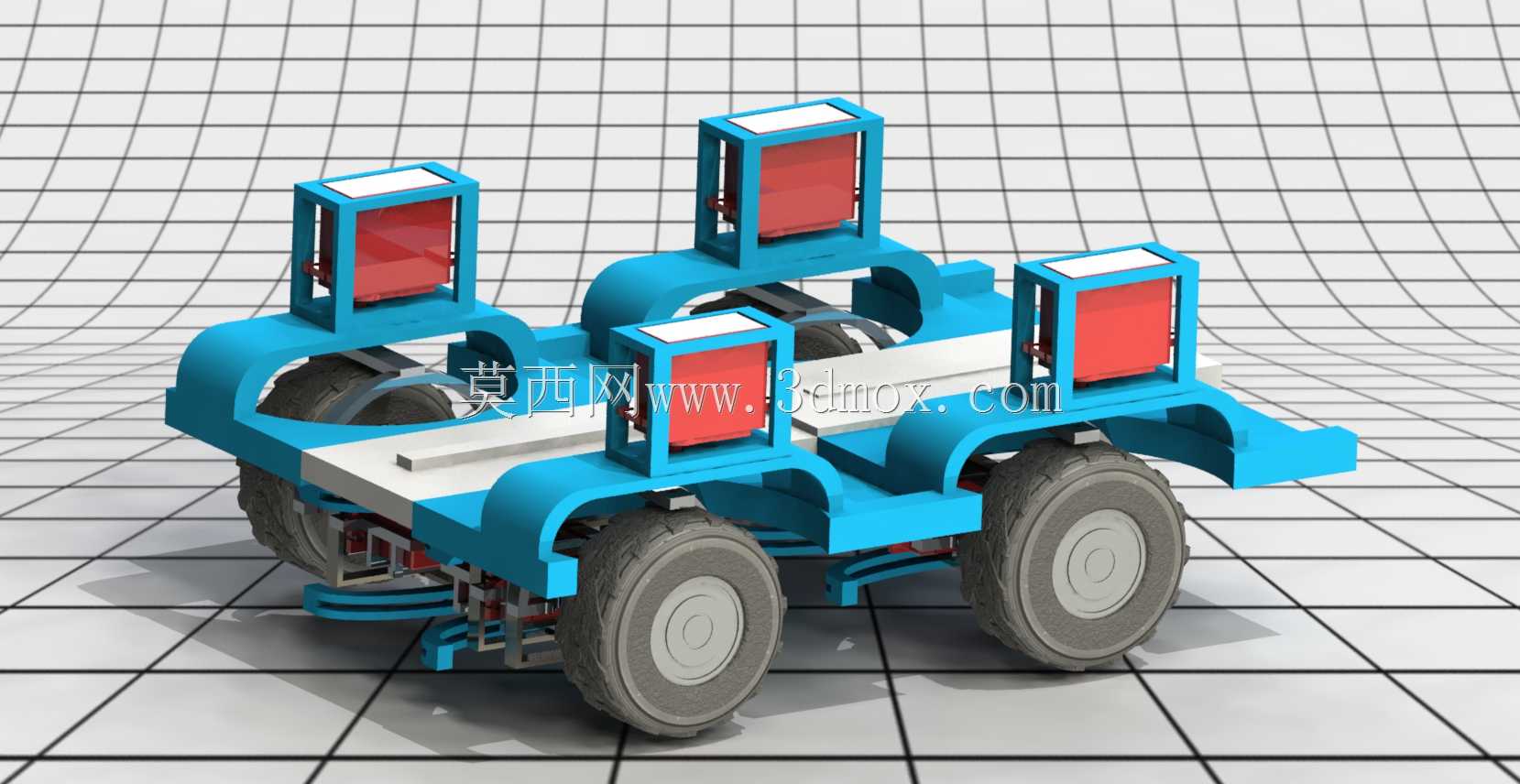

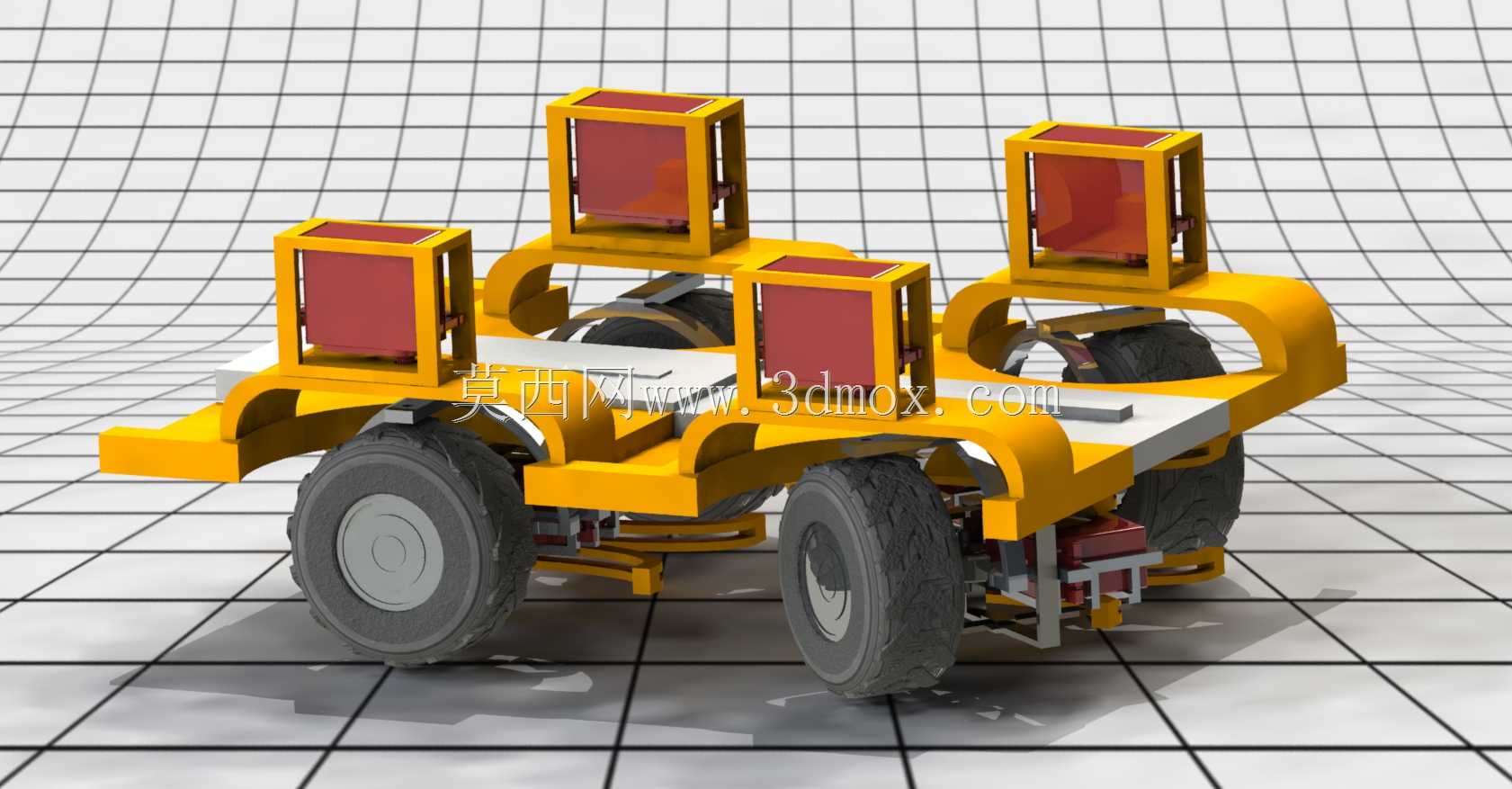

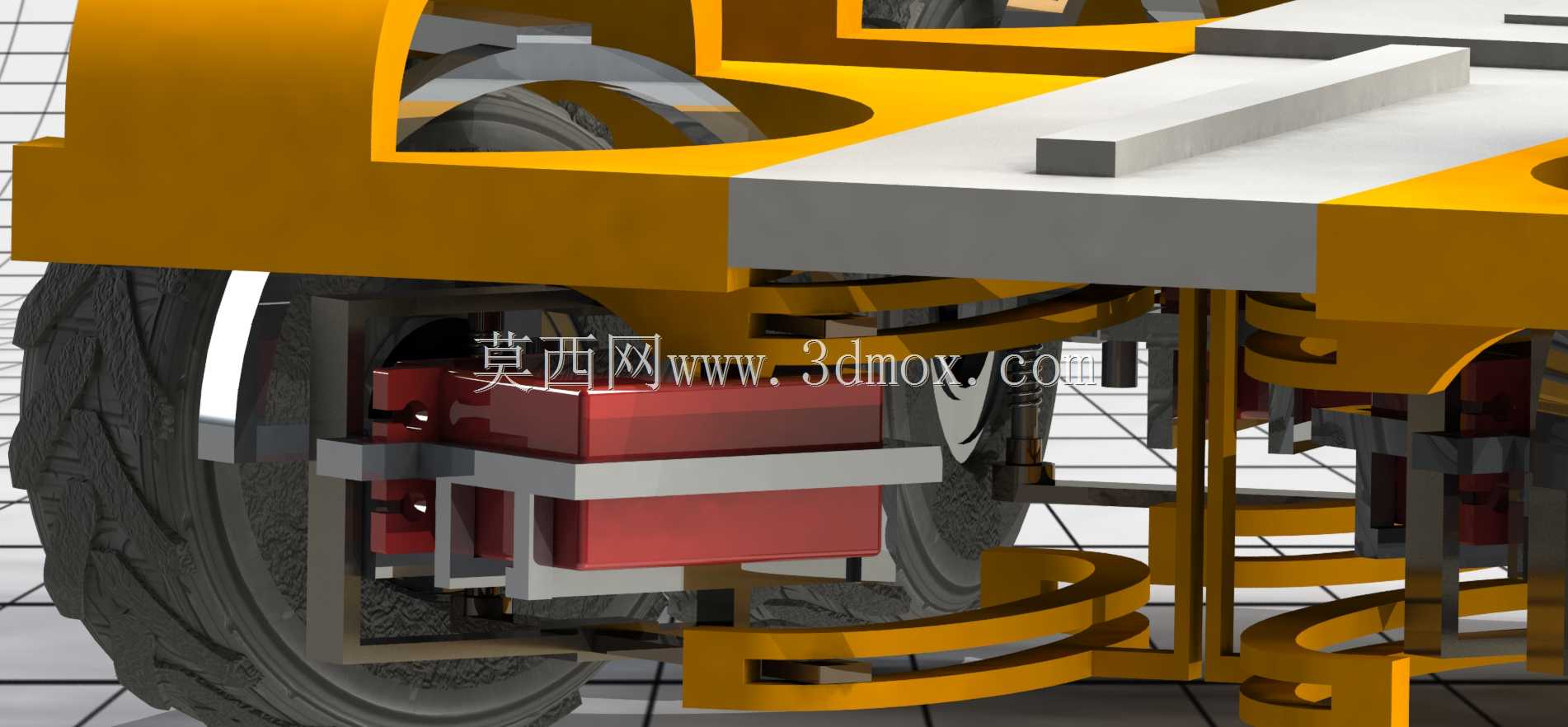

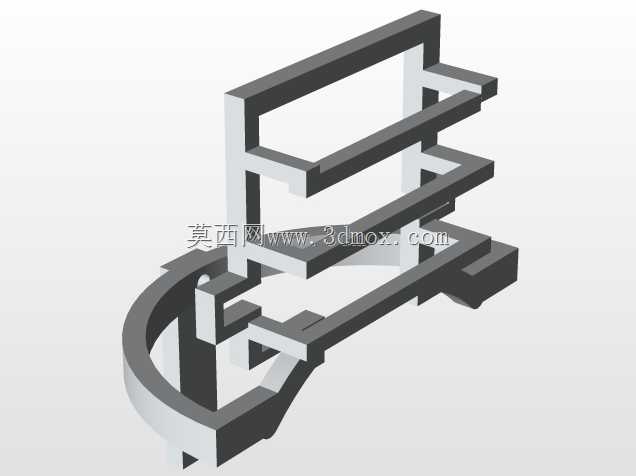

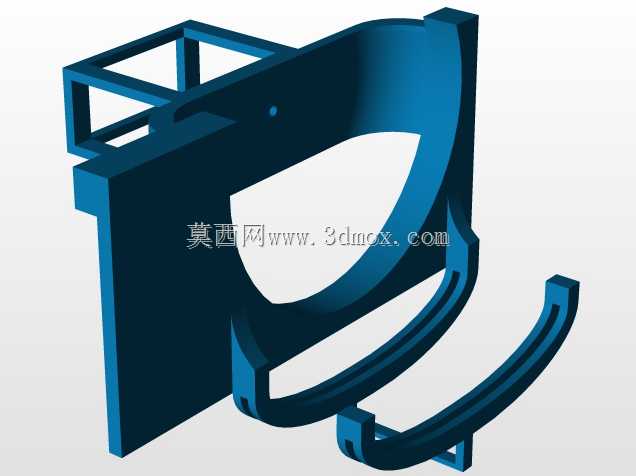

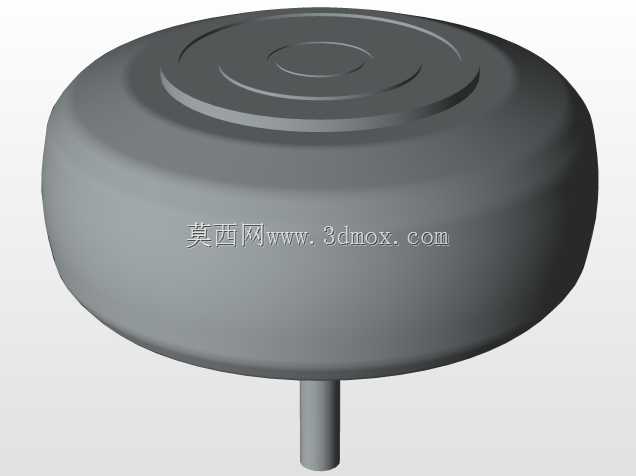

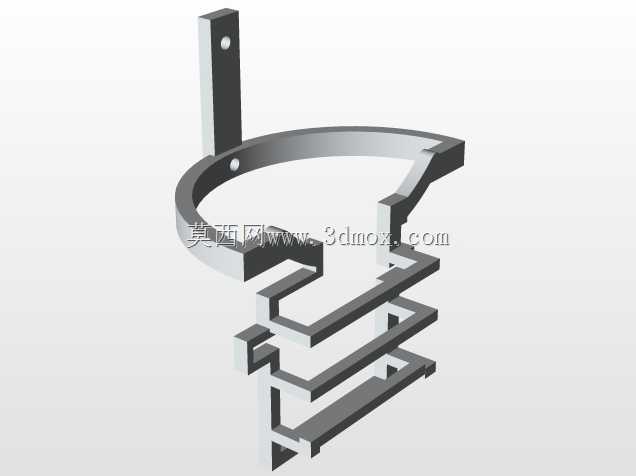

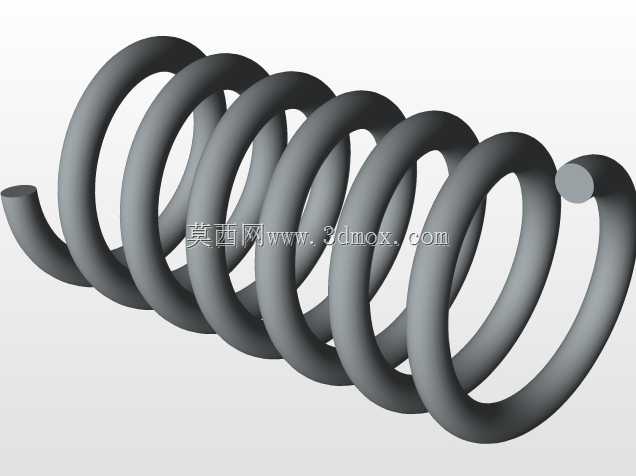

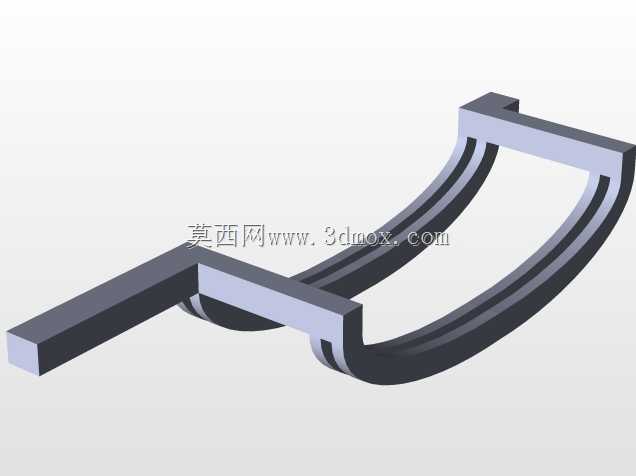

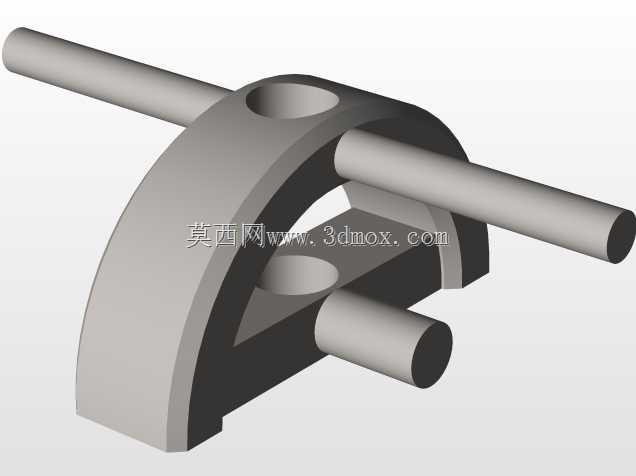

该转向减震集成机构主要面向小型智能移动载具、微型教学实验车辆、小型巡检作业机器人底盘等应用场景,可适配多轮布局的小型移动平台,解决小尺寸载具在非平整铺装路面行驶时的轮组跳动缓冲、转向动作同步执行的核心需求,能够在狭小作业空间内为载具提供稳定的行走与转向支撑,降低路面颠簸对车载精密传感元件、作业执行部件的冲击影响,同时保障转向动作的精准响应。从实际用途来看,这套机构将车轮的转向驱动、行驶减震两大核心功能进行集成化设计,摒弃了传统载具转向机构与减震机构分体布置占用空间大、装配调试繁琐的弊端,适配搭载MG995类伺服电机作为转向动力输出源,可通过电控信号精准控制每个轮组的转向角度,支持多轮协同转向、原地差速转向等多种转向模式,满足小型载具在狭窄通道、复杂作业区域内的灵活移动需求。在功能特性层面,机构的减震单元采用弹性支撑结构搭配轮组连接摆臂,可在车轮遭遇路面凸起、凹陷时提供合适的缓冲行程,吸收路面传递的竖向冲击,避免轮组出现悬空打滑的情况;转向单元通过伺服电机直连转向传动结构,传动路径短、传动间隙小,转向角度控制精度高,可根据载具的行驶需求实时调整轮组朝向,配合行走驱动轮实现顺畅的行进、转向、避障动作。设计思路上,整体采用模块化布局思路,四个轮组单元采用对称式结构设计,每个轮组都集成独立的减震支撑与转向驱动接口,既可以单组作为独立轮组模块使用,也可以多组组合适配不同轴距、轮距的小型载具底盘;主体支撑结构采用框架式造型,在保障结构强度的前提下尽可能降低整体自重,轮组安装位预留了标准的轮胎装配接口,可适配同尺寸规格的不同材质轮胎,满足不同路面的行驶抓地力需求。从外形尺寸与安装边界来看,整体机构的横向、纵向尺寸适配小型载具的底盘安装空间,轮组的减震行程控制在小范围区间内,避免减震动作过程中与底盘上搭载的电池、控制板、作业模块发生运动干涉;伺服电机的安装位采用嵌入式设计,电机本体嵌入支撑框架内部,不会额外占用底盘上方的有效搭载空间,框架上方预留了平整的安装平面,可直接固定车载控制模块、电源模块以及各类作业执行部件,整体安装定位孔位采用标准化间距设计,可快速与不同结构的小型载具底盘完成装配对接,无需额外制作复杂的转接安装件。
