摆线针轮传动机构可动演示结构

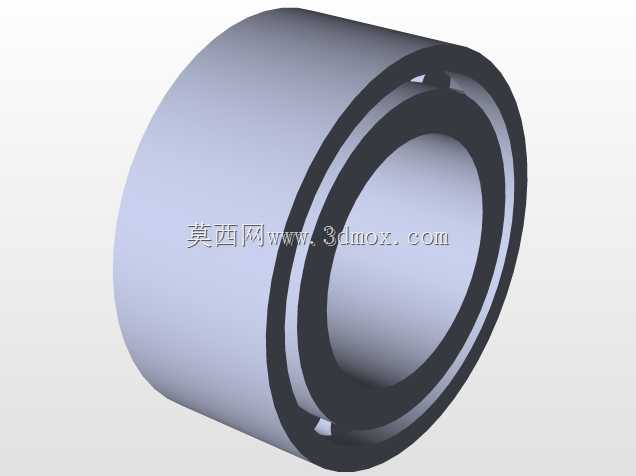

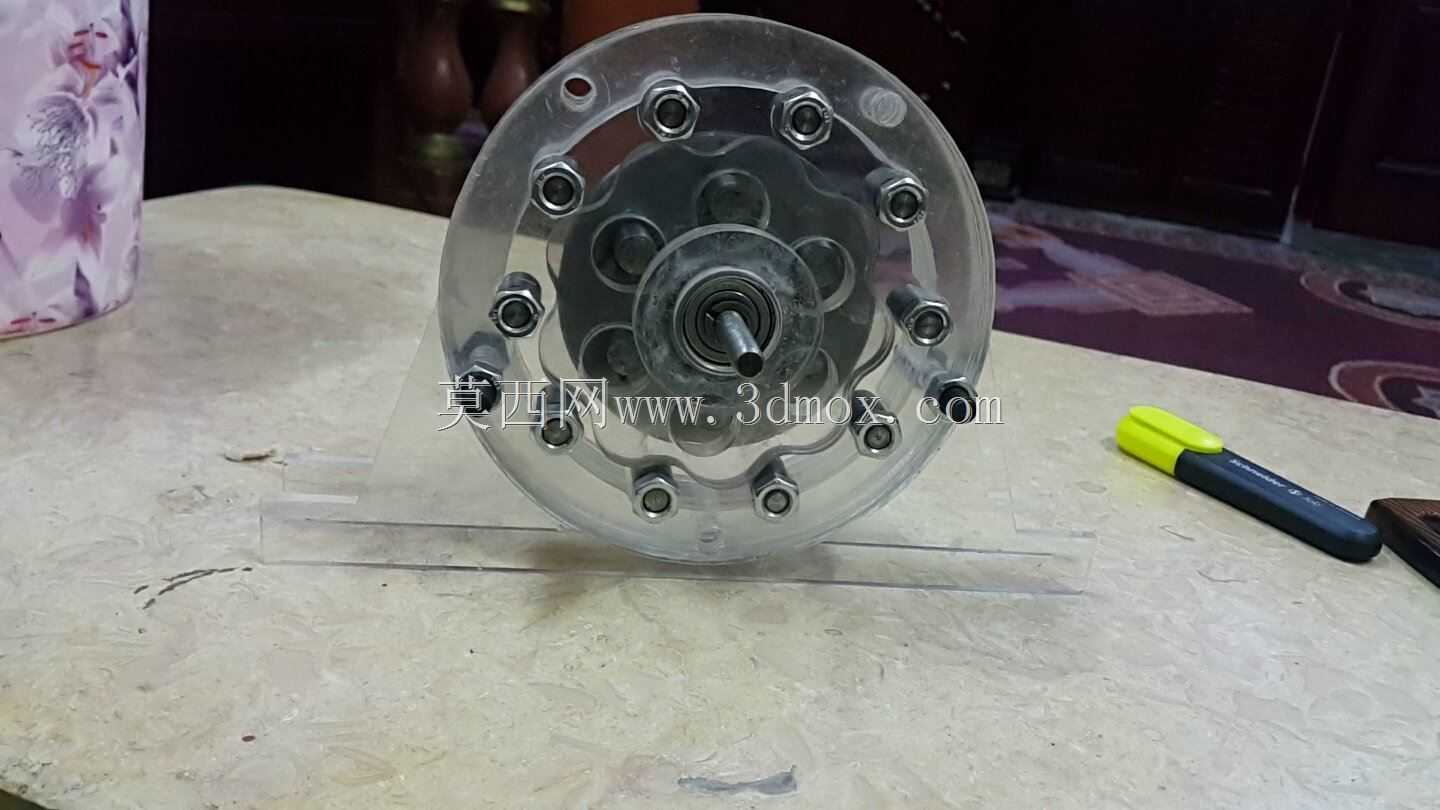

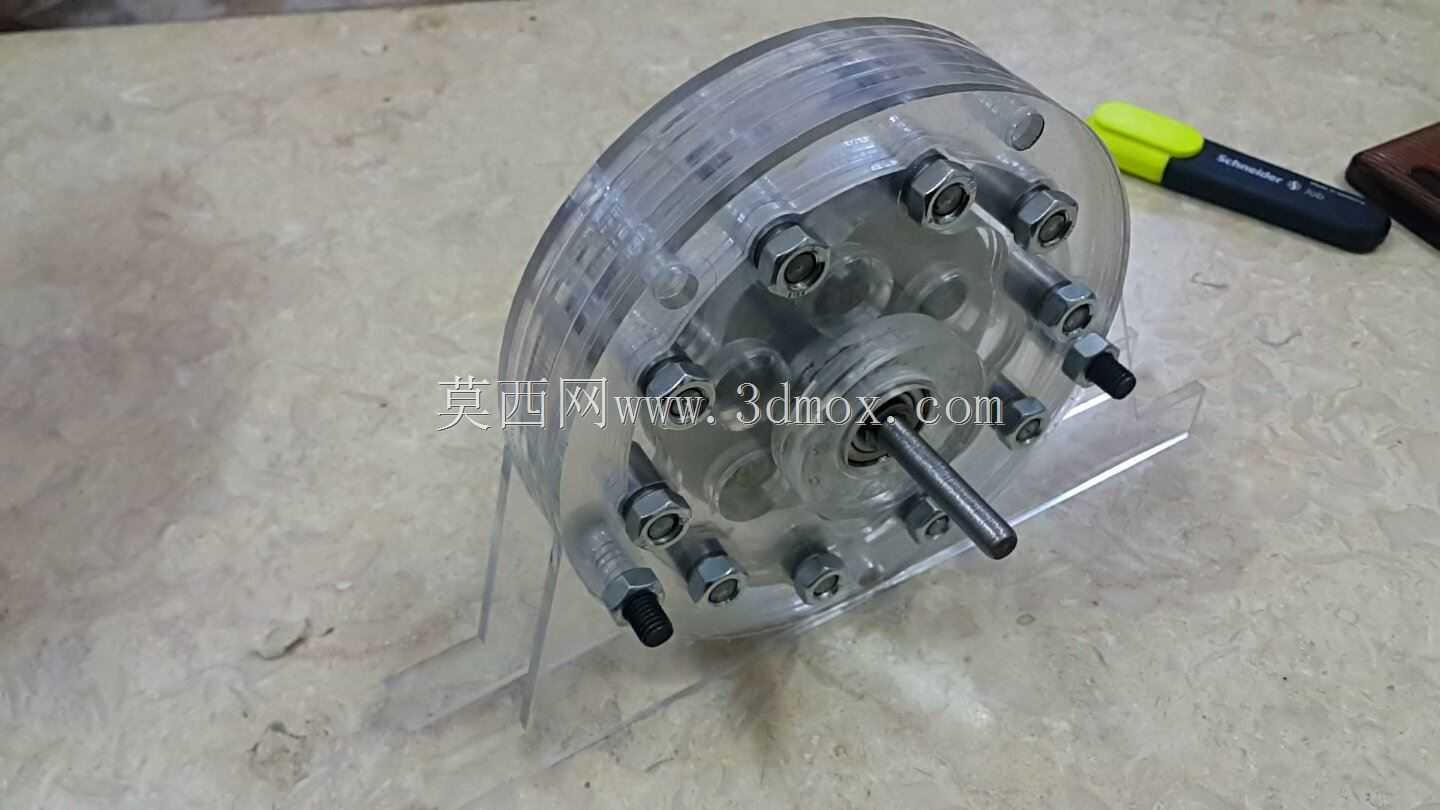

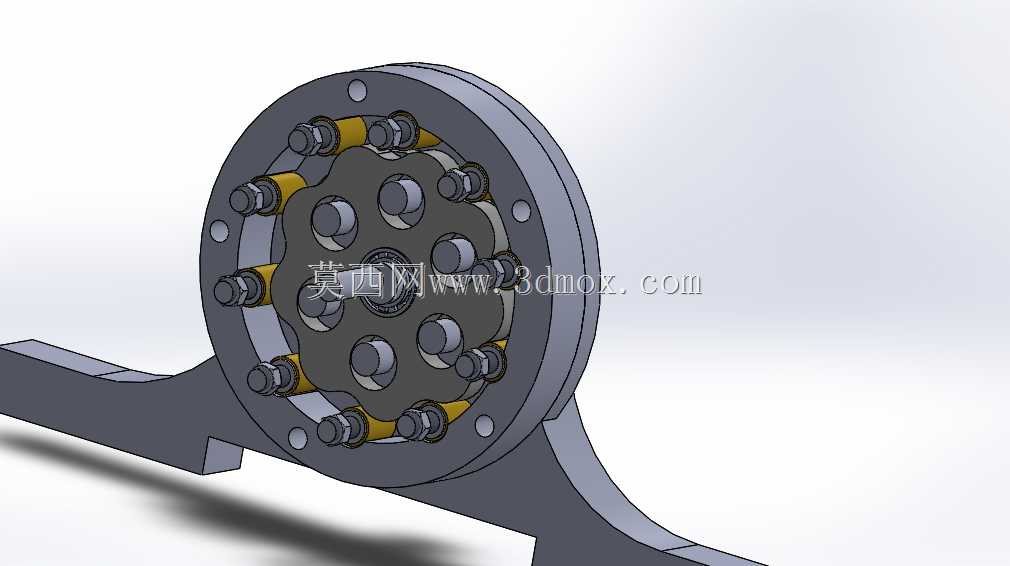

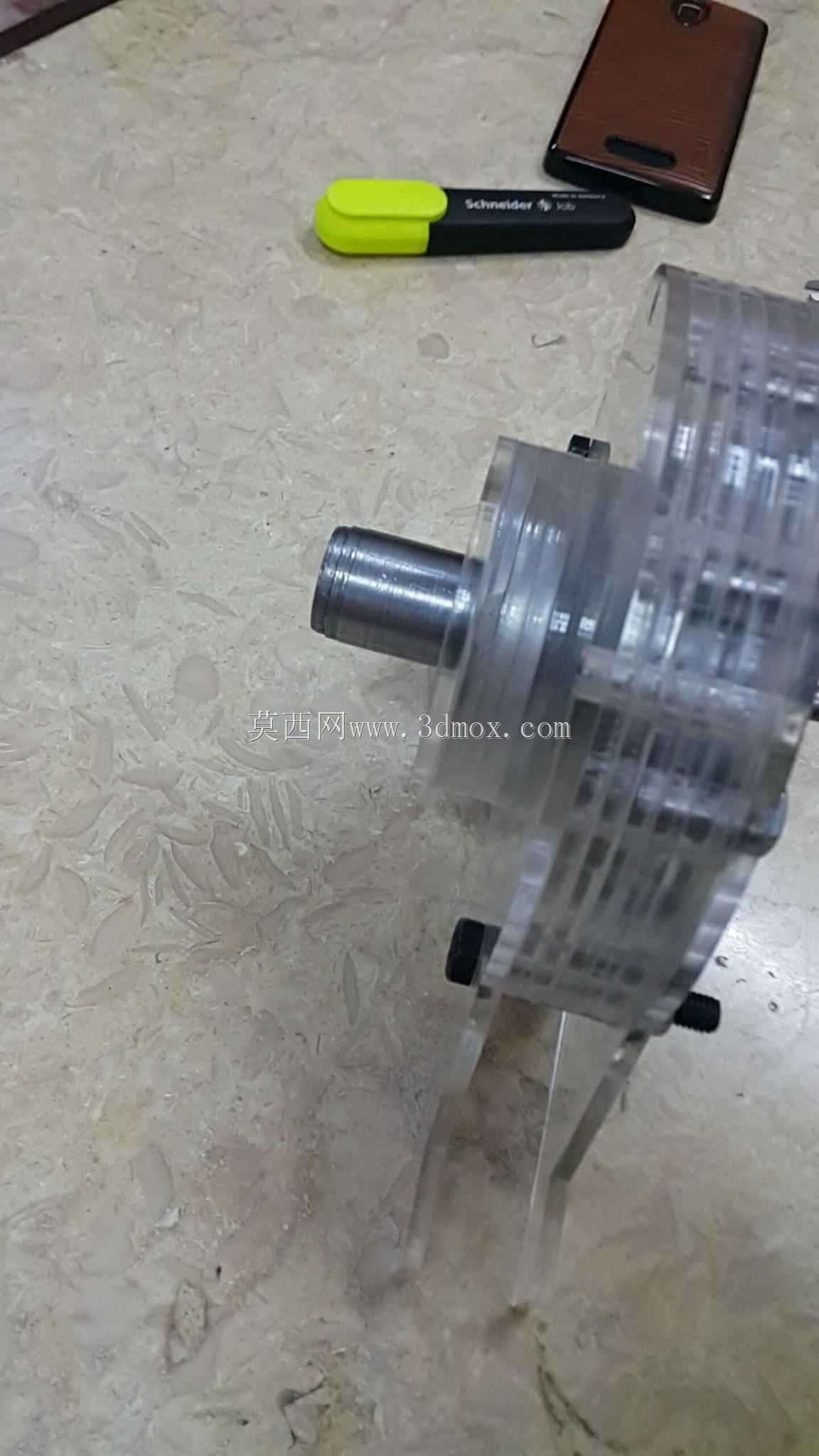

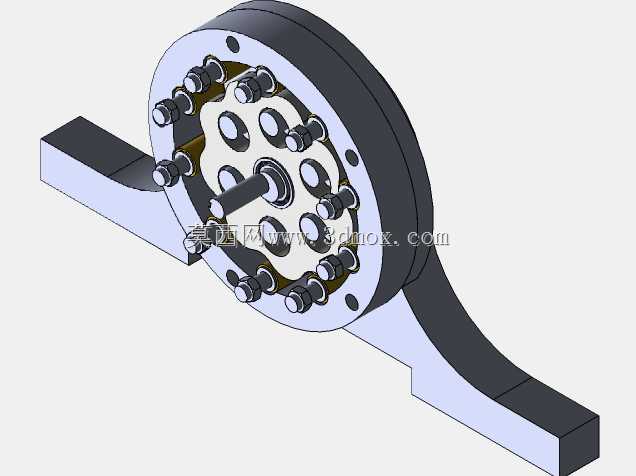

摆线针轮传动结构是工业传动领域应用极为广泛的减速传动形式，这套可动演示结构完整还原了摆线针轮减速器的核心传动逻辑，能够直观展现少齿差传动的运作过程，在工业自动化生产线、轻工输送设备、食品包装机械、化工搅拌装置等对传动精度、运行平稳性有较高要求的场景中，这类传动结构都是核心动力传递部件。从实际用途来看，摆线针轮传动的核心作用是在输入高转速动力的同时，通过特定的齿形啮合实现大传动比减速，同时输出更大的扭矩，适配各类需要低转速大扭矩驱动的工业工况，相比传统渐开线齿轮减速结构，摆线针轮啮合的接触面积更大，传动过程中应力分布更均匀，能够承受更高的冲击载荷，长期运行的故障率更低，传动效率也能保持在较高水平。从功能特性来看，这套结构完整呈现了摆线轮、针齿销、输出盘、偏心输入轴等核心部件的装配关系，可动演示能够清晰展现偏心轴带动摆线轮做平面运动时，摆线轮与针齿壳内针齿依次啮合的过程，直观体现反向减速的传动逻辑，同时也能看到各传动部件之间的间隙配合关系，帮助理解这类减速器回程间隙小、传动精度高的特点。在设计思路上，这套结构优先还原了摆线针轮传动的核心啮合关系，摆线轮的齿形采用标准摆线等距曲线设计，保证啮合过程中连续无卡滞，针齿销均匀排布在针齿壳内壁，与摆线轮齿形形成共轭啮合，输出端的柱销结构与摆线轮上的销孔配合，将摆线轮的自转运动平稳传递到输出轴，同时支撑臂的结构设计也考虑了实际安装时的固定需求，预留了对应的安装连接位。从外形尺寸与安装边界来看，这套演示结构采用紧凑型布局，径向尺寸围绕针齿壳的圆周排布设计，轴向尺寸控制在能够容纳偏心轴、摆线轮、输出机构的最小范围，安装支撑臂从针齿壳两侧延伸，安装孔位的间距符合同规格减速器的通用安装标准，能够直接适配常规的动力输入接口与负载输出连接位，不需要额外做安装适配调整，整体结构没有多余的冗余设计，所有部件都服务于传动功能的实现与运动过程的展示，能够清晰展现摆线针轮传动的运作原理，也能为同类型减速器的设计、装配、调试提供直观的结构参考。
