重型半挂式油料运输罐车精细设计

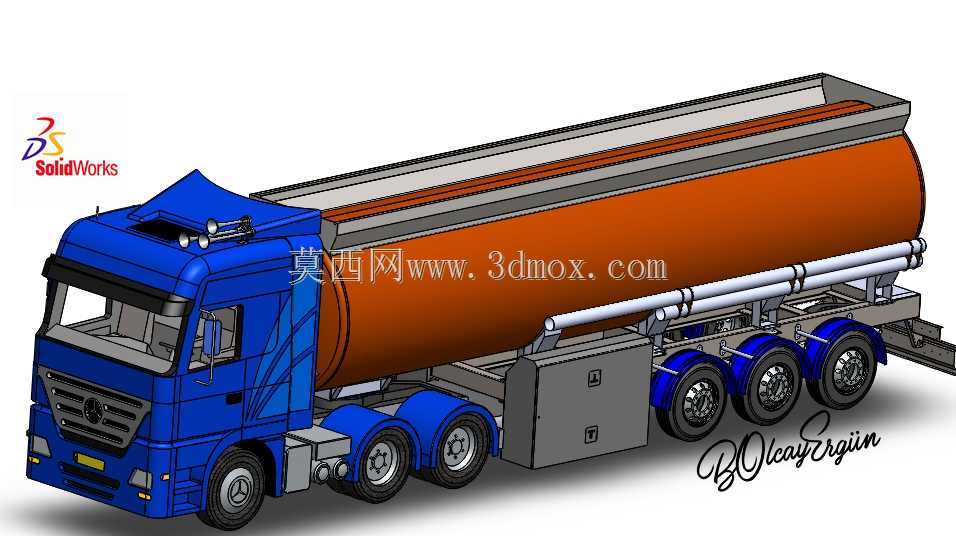

这款重型半挂油料运输罐车，主要面向公路长途液态油料转运场景，可承担汽油、柴油等轻质燃油从炼化仓储基地到终端加油站、大型工矿企业储油点的干线运输任务，也可适配部分非腐蚀性液态化工原料的中长距离转运，是危化品公路物流领域的核心运载装备。整车采用牵引头加挂罐式半挂的经典布局，牵引头为高顶双卧重型驾驶室设计，可满足双驾驶员长途轮乘的作业需求，驾驶室前部设置大倾角挡风玻璃与分体式组合大灯，兼顾行驶视野与复杂路况下的照明需求，侧部集成防滑登车踏板与外摆式后视镜组，可覆盖车辆周边全角度观察视野，消除行车与倒车过程中的视觉盲区。底盘部分采用多轴承载布局，牵引头布置三根车轴，其中前轴为转向承重轴，后两轴为驱动承重轴，半挂罐体部分布置三根承重车轴，全车搭配重载型子午线轮胎与鼓式制动结构，可满足满载状态下的总承重需求，同时适配不同等级公路的通行限重要求，车桥与车架之间搭载多片式钢板弹簧悬架，可过滤长途行驶过程中的路面颠簸，减少罐体承受的交变冲击载荷。罐体为卧式圆柱形承压结构，采用变截面椭圆封头设计，相比平封头结构可更好分散内部液体的静压力与运输过程中的液体晃动冲击力，罐体外部沿轴向布置多道加强筋圈，提升罐体整体结构刚度，避免满载行驶过程中罐体出现形变。罐体下部沿轴向布置多组装卸料管路与操作舱，操作舱内集成卸料阀门、紧急切断装置与泵送系统接口，可在装卸作业时快速对接场站的收发油管路，无需额外架设临时管线，提升装卸作业效率。罐体侧部设置全长度防护栏，可避免行驶过程中旁侧车辆剐蹭直接损伤罐体，尾部设置防撞缓冲结构与静电接地装置，可在发生追尾碰撞时吸收冲击能量，同时全程导出车辆行驶与装卸过程中产生的静电，杜绝静电火花引发的安全隐患。设计过程中重点考量了整车转弯半径与通过性，牵引头与半挂之间的牵引销位置经过多轮调整，可保证车辆在常规等级公路与厂区内部道路顺利转弯，整车外廓尺寸严格符合公路货运车辆限界要求，可合法合规上高速通行，同时罐体容积经过精准核算，在不超限的前提下最大化单次运载量，提升长途运输的综合经济性。
