大学生方程式赛车前悬架转向集成结构

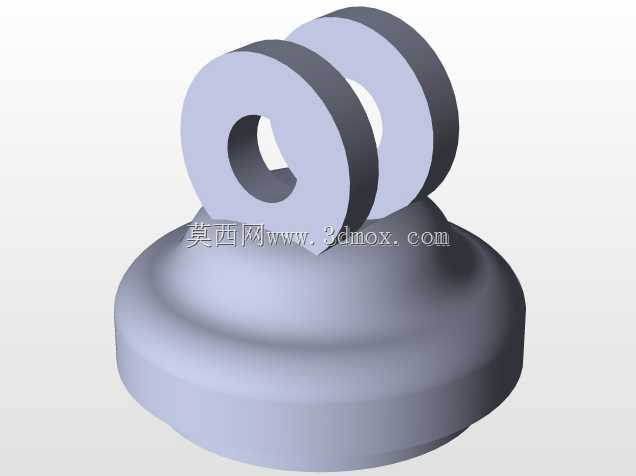

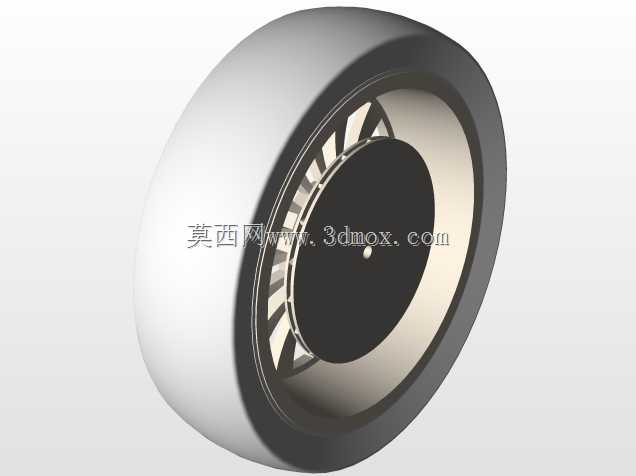

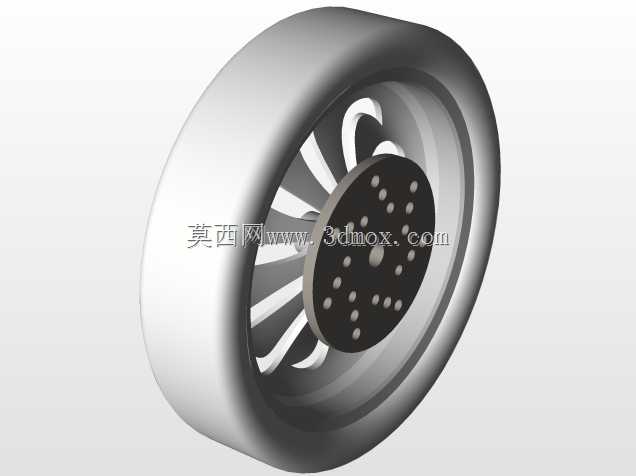

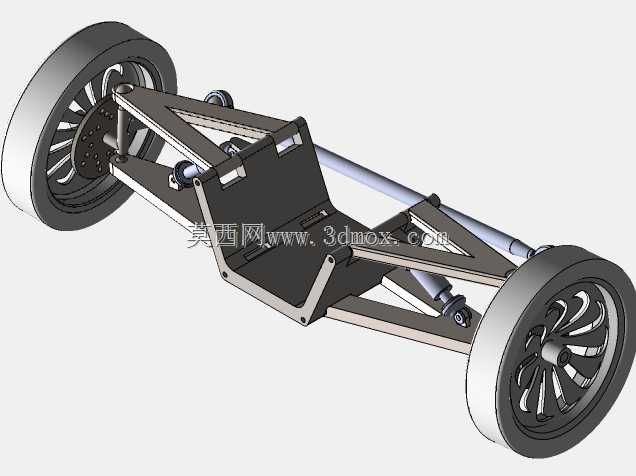

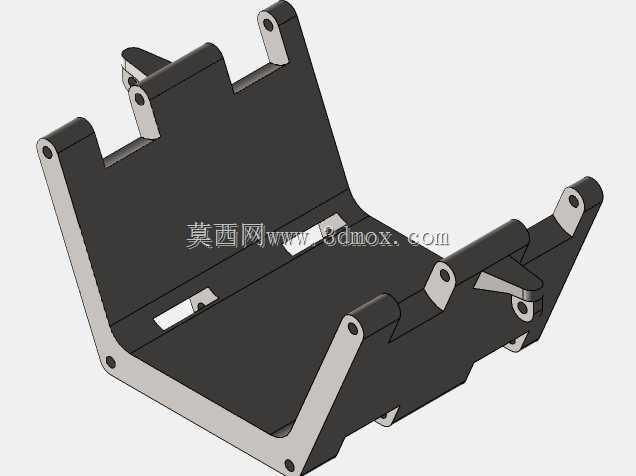

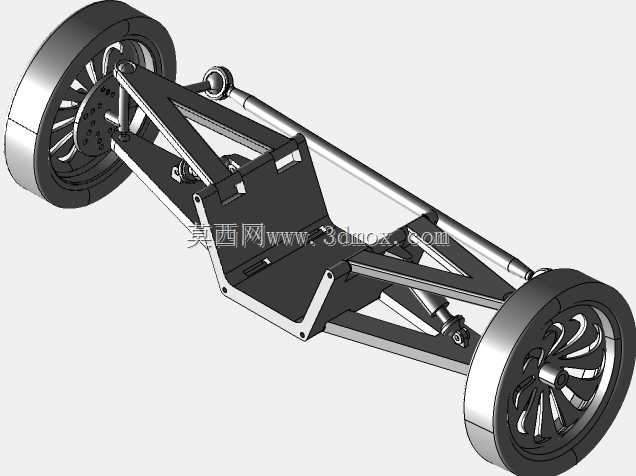

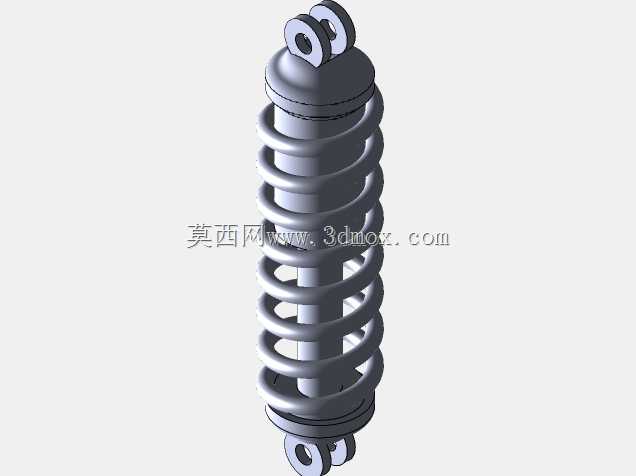

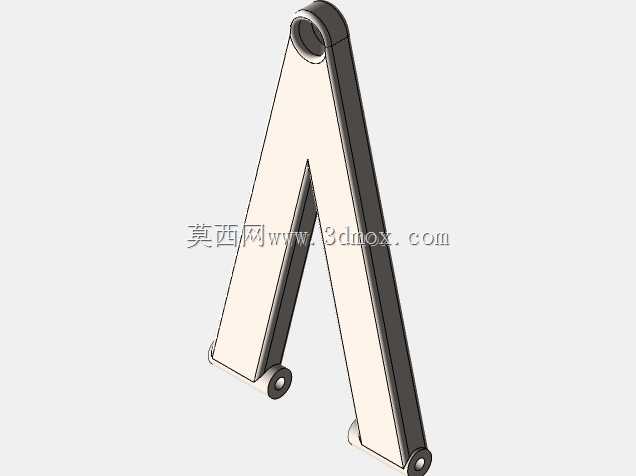

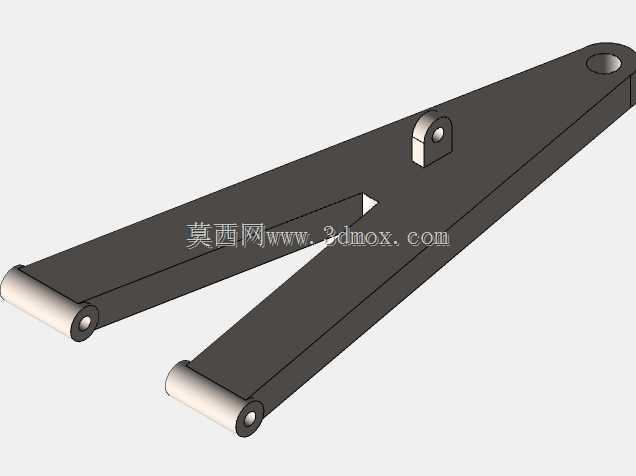

该结构为小型单座竞速车辆的前桥核心承载与操控总成，主要面向大学生方程式赛车、小型电动休闲跑车、轻量化越野卡丁车的前舱底盘开发场景，承担前轮承载、行驶减震、转向操控、行驶载荷传递的核心功能，是决定车辆操控极限、行驶平顺性与转向精准度的核心底盘部件。整套结构采用双横臂式独立悬架布局，匹配齿轮齿条式转向机构与螺旋弹簧减震单元，可在车辆过弯时精准控制车轮定位参数变化，配合阿克曼转向几何设计，让转向时内侧车轮转角大于外侧车轮，减少轮胎侧滑磨损，提升低速转向灵活性与高速过弯的循迹稳定性。设计阶段围绕簧下质量轻量化目标展开，主承载摆臂采用三角形桁架式镂空结构，在保证摆臂抗弯、抗扭强度的前提下，尽可能削减非必要的实体结构重量，降低簧下质量占比，提升减震器的响应速度，让车轮在颠簸路面可以更紧密地贴合地面，提升抓地力表现。转向横拉杆采用等长设计，与下摆臂形成平行运动约束，避免悬架上下跳动时出现转向轮摆振、跑偏的问题，减震器采用倾斜布置方式，可根据整车重心高度与轴荷分配匹配不同刚度的弹簧，适配不同赛道的行驶需求。安装边界方面，总成后部预留了与单体壳车架或者桁架式车架连接的四个固定安装点位，点位间距符合小型竞速赛车的前舱布局规范，轮距适配1200mm级别的小型车辆，前轮转角范围可满足最小转弯半径4米以内的设计要求，转向舵机安装位位于总成中部的承载平台上，可直接固定标准尺寸的舵机单元，无需额外设计转接支架。整套结构在设计时充分考虑了零部件的装配干涉问题，车轮上下跳动极限行程内，摆臂、转向拉杆、减震器与车架、车轮之间均无运动干涉，可直接用于小型竞速车辆的底盘开发验证，也可作为汽车工程专业底盘构造教学的演示结构，帮助学习者理解独立悬架与转向机构的运动匹配逻辑，掌握阿克曼转向几何的实际应用方式，理解重量转移对车辆操控的影响逻辑。
