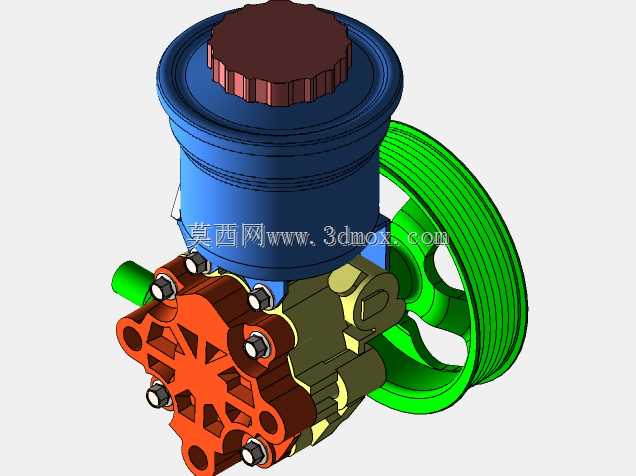

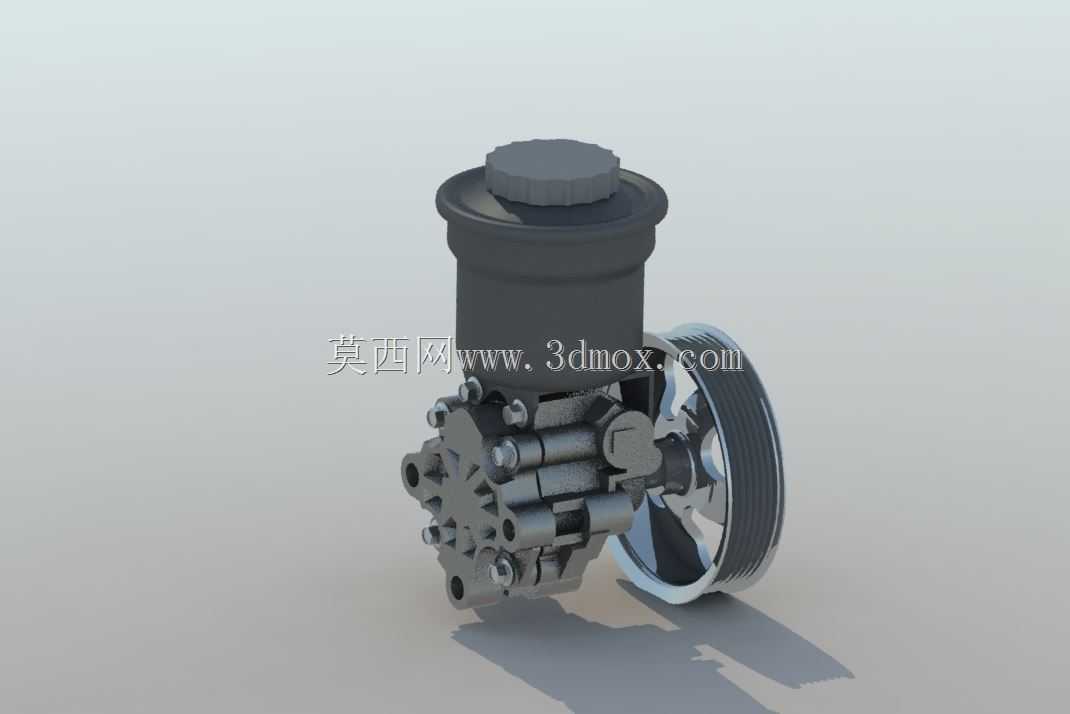

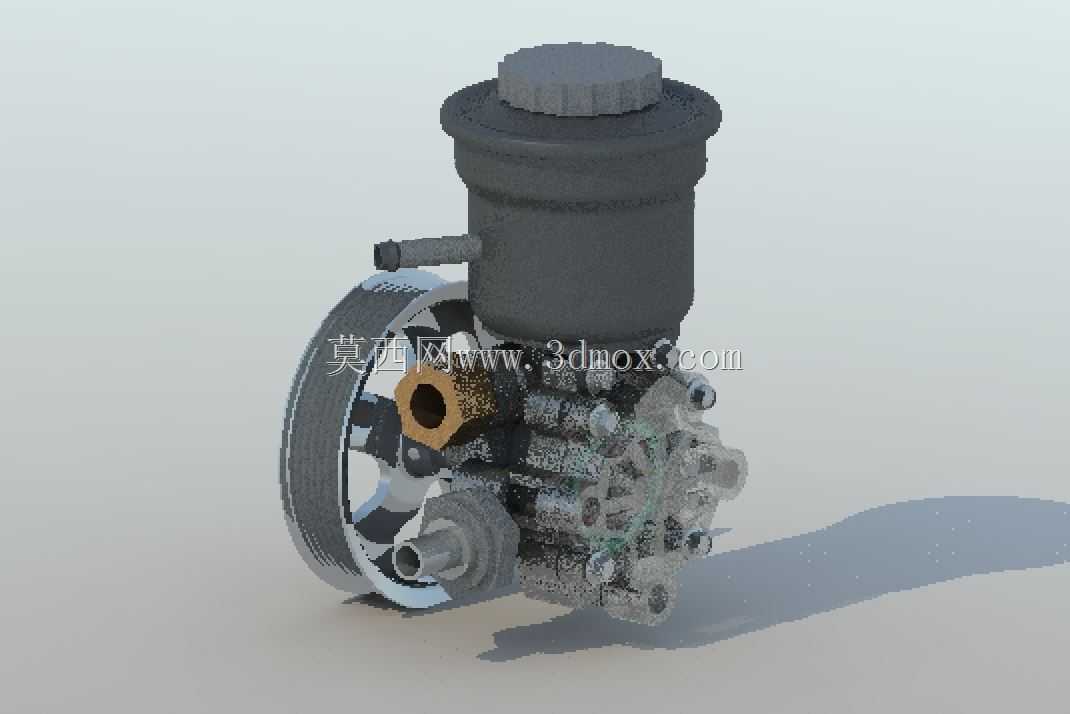

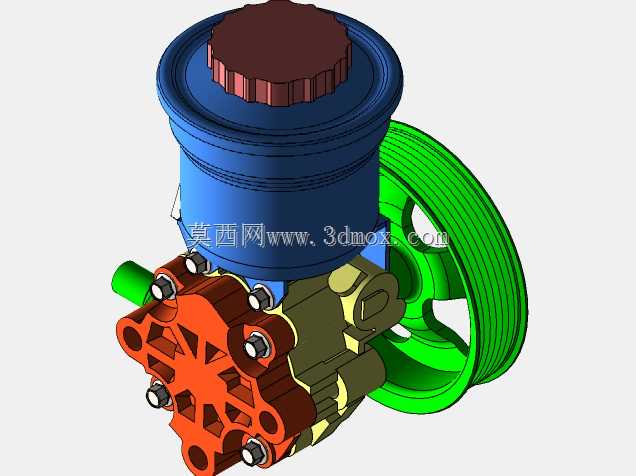

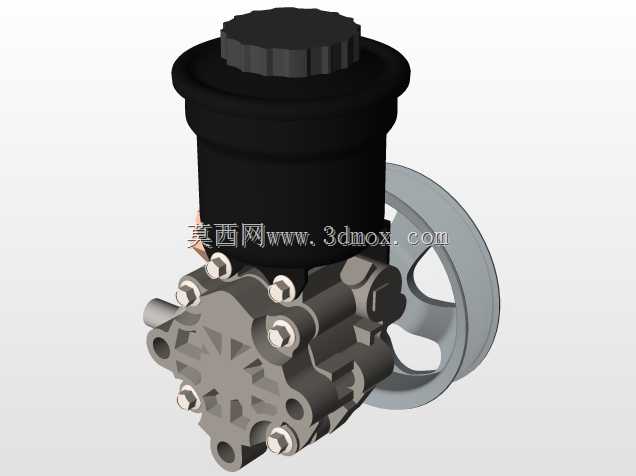

汽车动力转向集成式液压助力泵结构

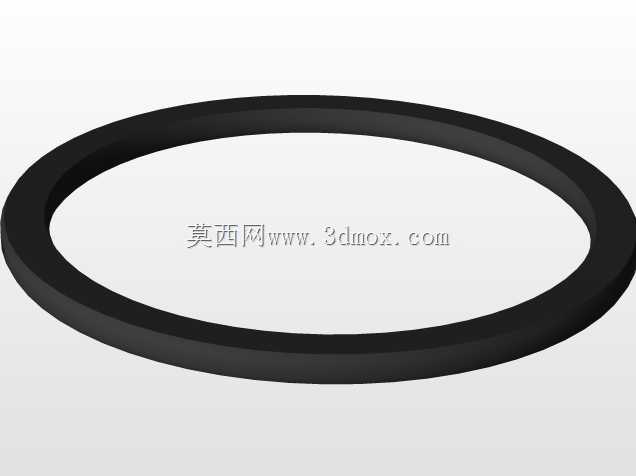

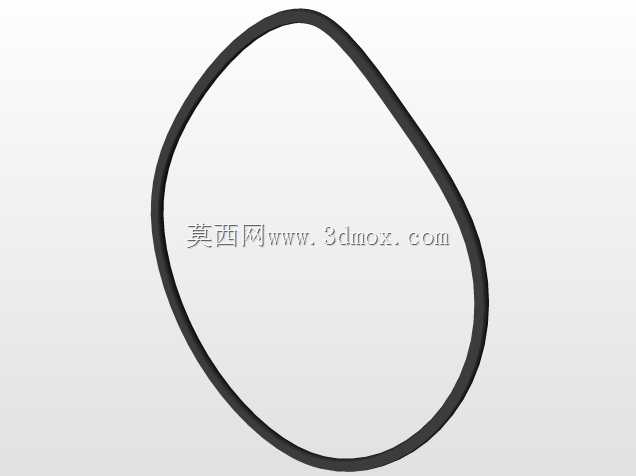

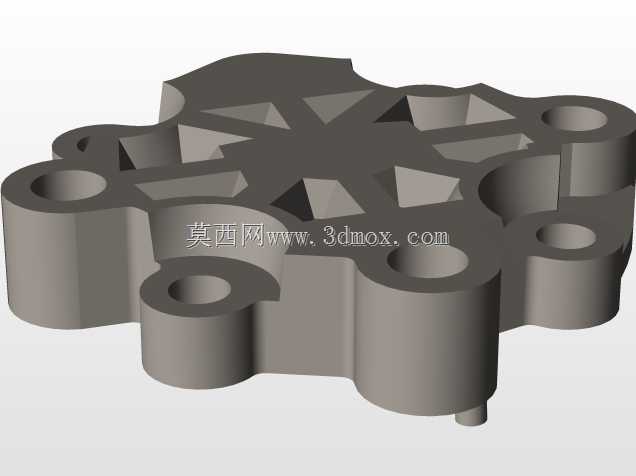

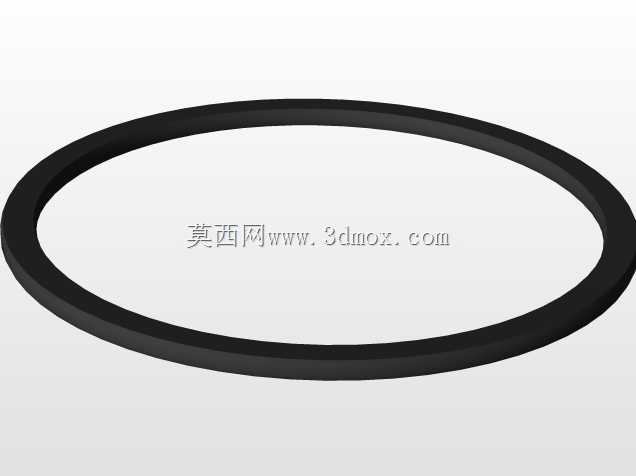

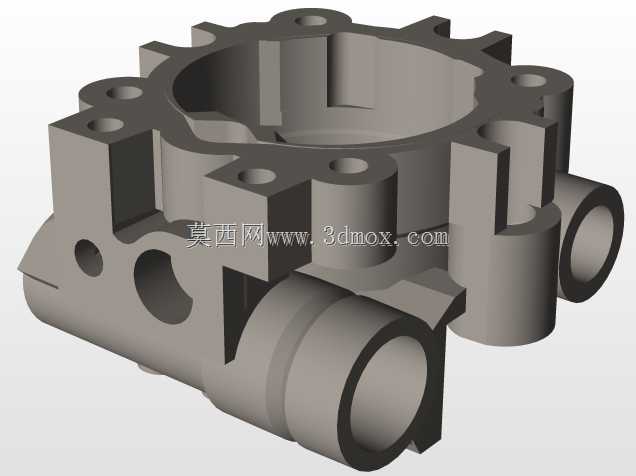

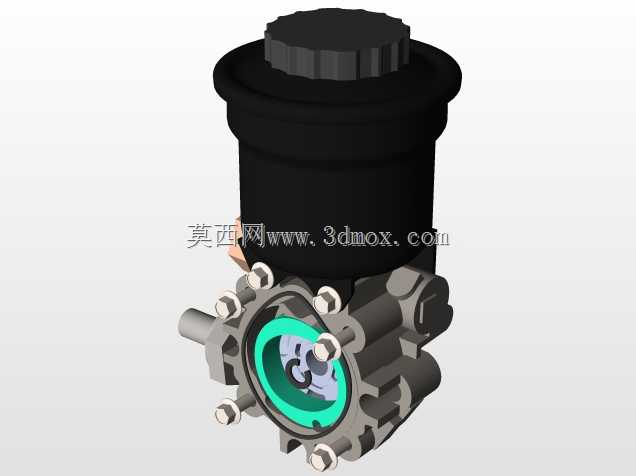

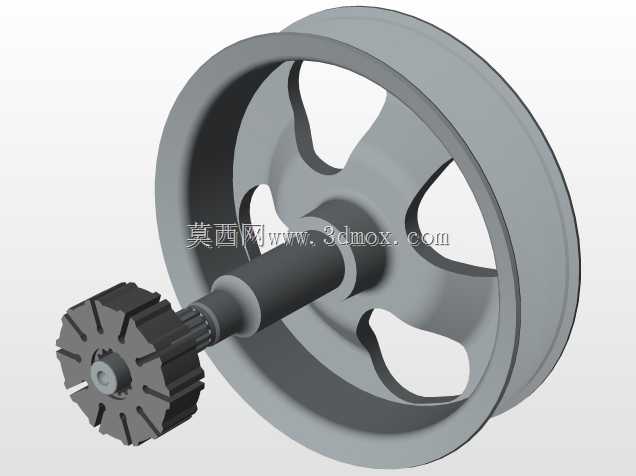

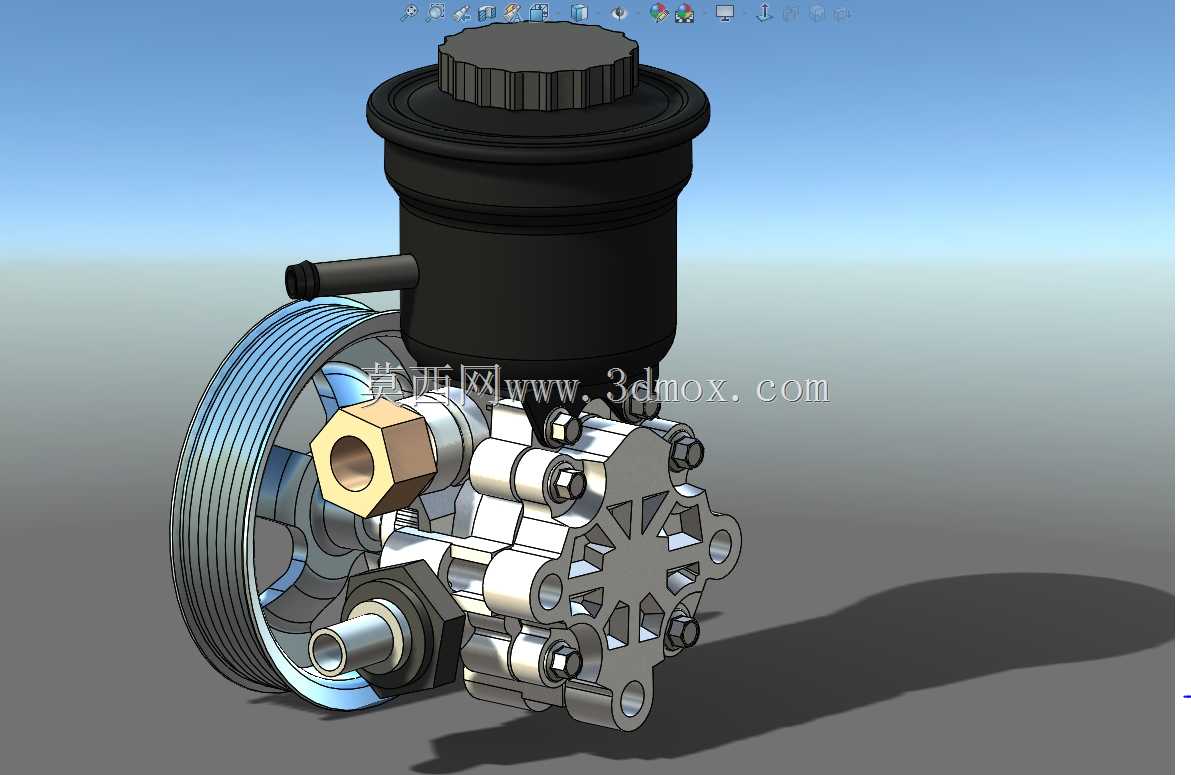

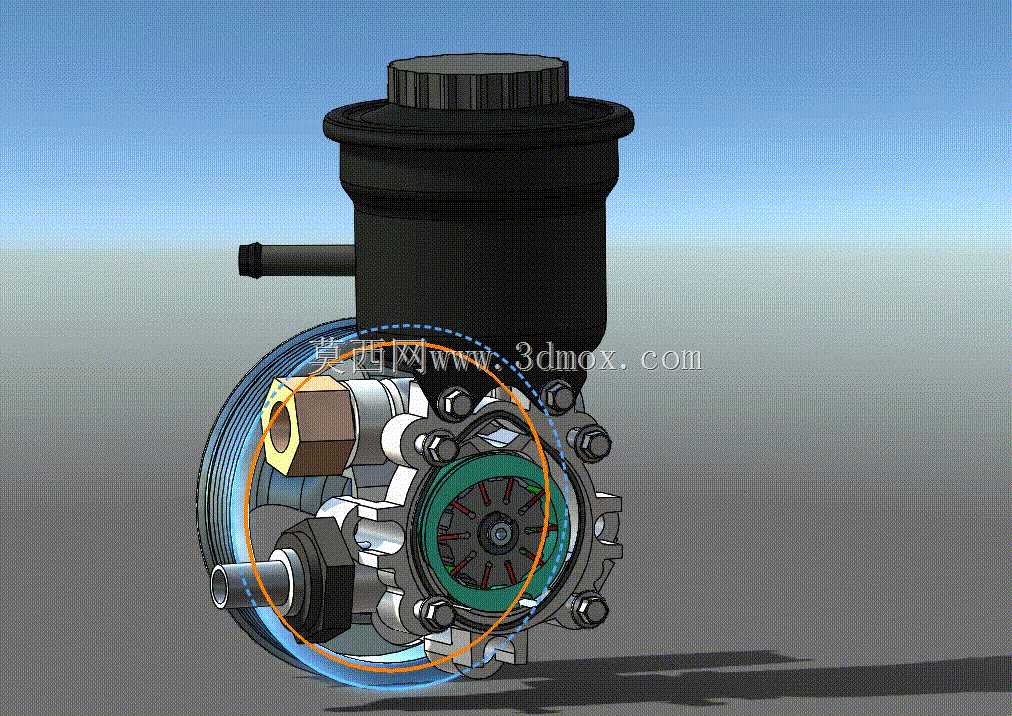

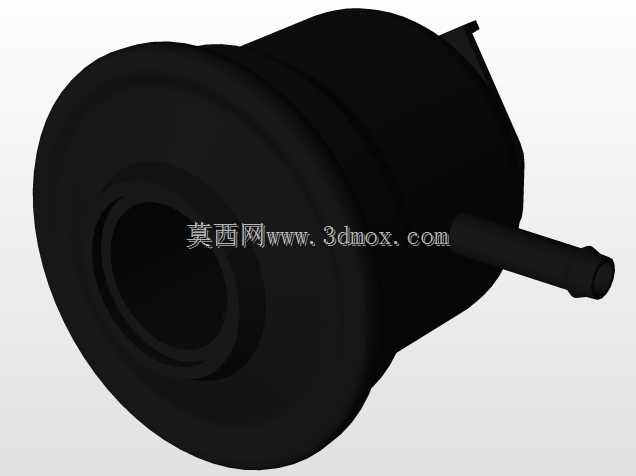

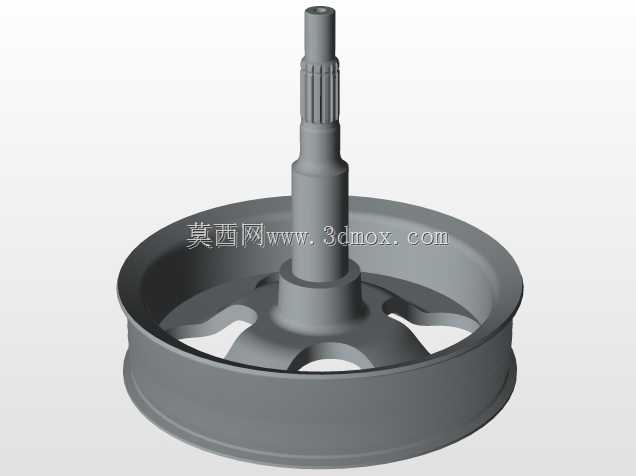

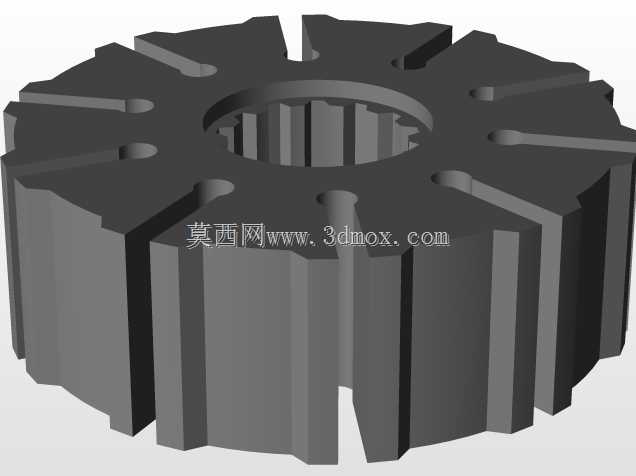

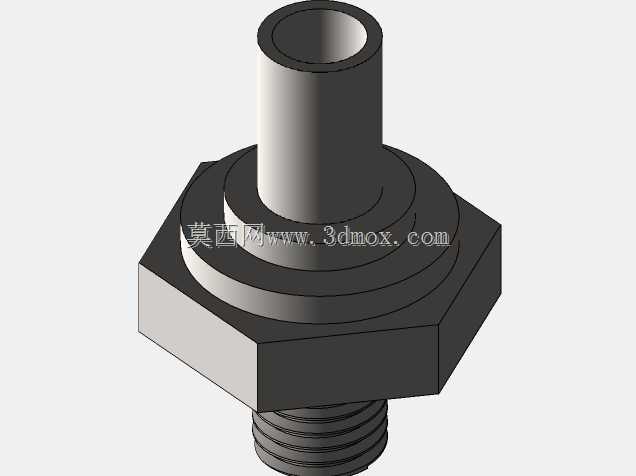

该液压助力泵主要应用于乘用车及轻型商用车的液压助力转向系统中，作为转向助力回路的核心动力元件，安装在发动机舱侧部支架位置，通过皮带轮与发动机前端轮系连接获取动力，为转向机提供恒定压力的液压油输出，降低驾驶员转动方向盘的操作力度，提升车辆转向的操控平顺性与低速转向的轻便性，在传统燃油车的液压助力转向架构中是不可或缺的核心执行部件。从实际用途来看，该泵集成了储油壶结构，无需额外布置独立的转向助力油储液罐，能够直接存储转向系统循环所需的液压油，同时完成油液的初步过滤与气泡析出，减少外接管路的连接点，降低整个转向液压回路的渗漏风险。在功能特性上，该结构内置流量控制阀与压力限制阀组，能够根据发动机转速变化自动调整输出流量，避免发动机高转速时泵输出流量过大导致的转向过于灵敏、路感缺失问题，同时在系统压力达到阈值时自动卸荷，保护转向机密封件与管路不会因为超压出现破损，带多楔带槽的皮带轮能够保证动力传输的稳定性，减少皮带传动过程中的打滑异响，侧部的油液接口采用标准锥面密封结构，能够与高压油管快速对接，端部的六角调节结构可用于泵安装位置的微调，保证皮带张紧度处于合理区间。从设计思路来看，该泵采用叶片式泵芯结构，相比齿轮式助力泵具备更低的工作噪音与更高的容积效率，泵体与储油壶采用一体化卡扣加密封垫的连接方式，既保证了储油腔的密封性能，也方便后期维护时拆解更换泵芯组件，泵体外部的加强筋结构既提升了壳体的结构强度，也能在工作过程中辅助散发油液热量，避免长时间高负荷工作时油液温度过高导致的性能衰减。在安装边界上，该泵的固定耳位采用对称式布局，安装孔位间距适配主流车型的转向泵安装支架尺寸，整体径向尺寸控制在合理范围，不会与发动机周边的发电机、空调压缩机等轮系部件产生运动干涉，储油壶顶部的加注口采用通用螺纹密封盖，方便日常检查油液液位与补充油液，出油口的朝向预留了足够的管路布置空间，能够适配不同车型的发动机舱布局走向，整体结构紧凑，集成度高，能够满足多数前置前驱车型的转向助力系统配套需求。
