重型作业车辆拖拽式回收牵引装置

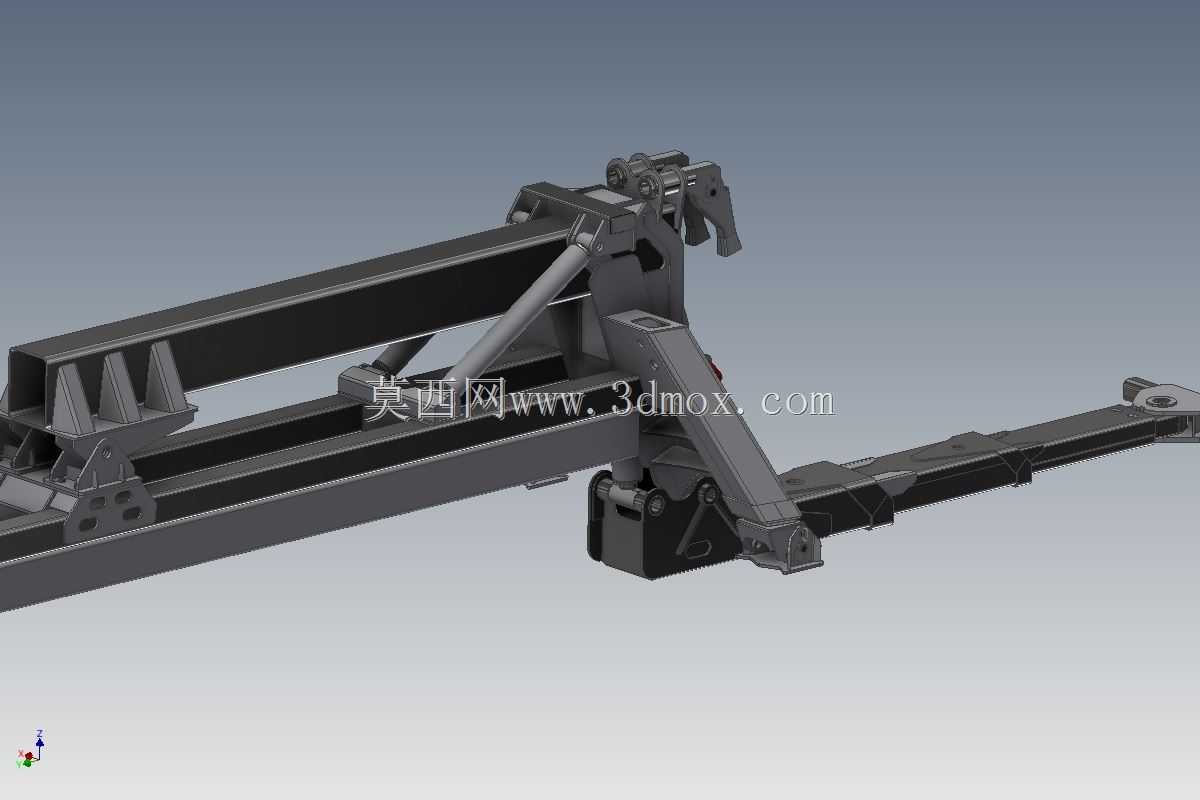

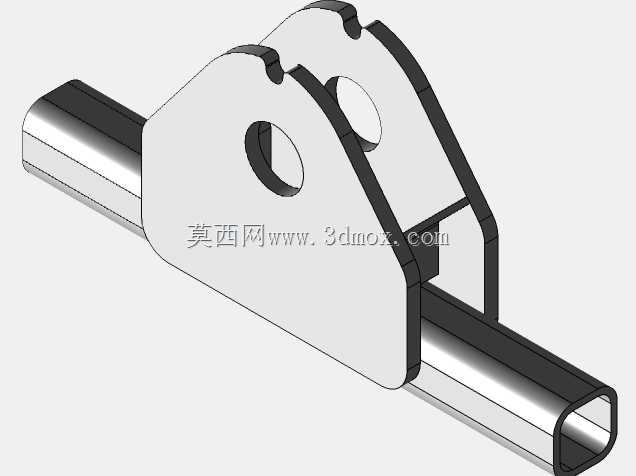

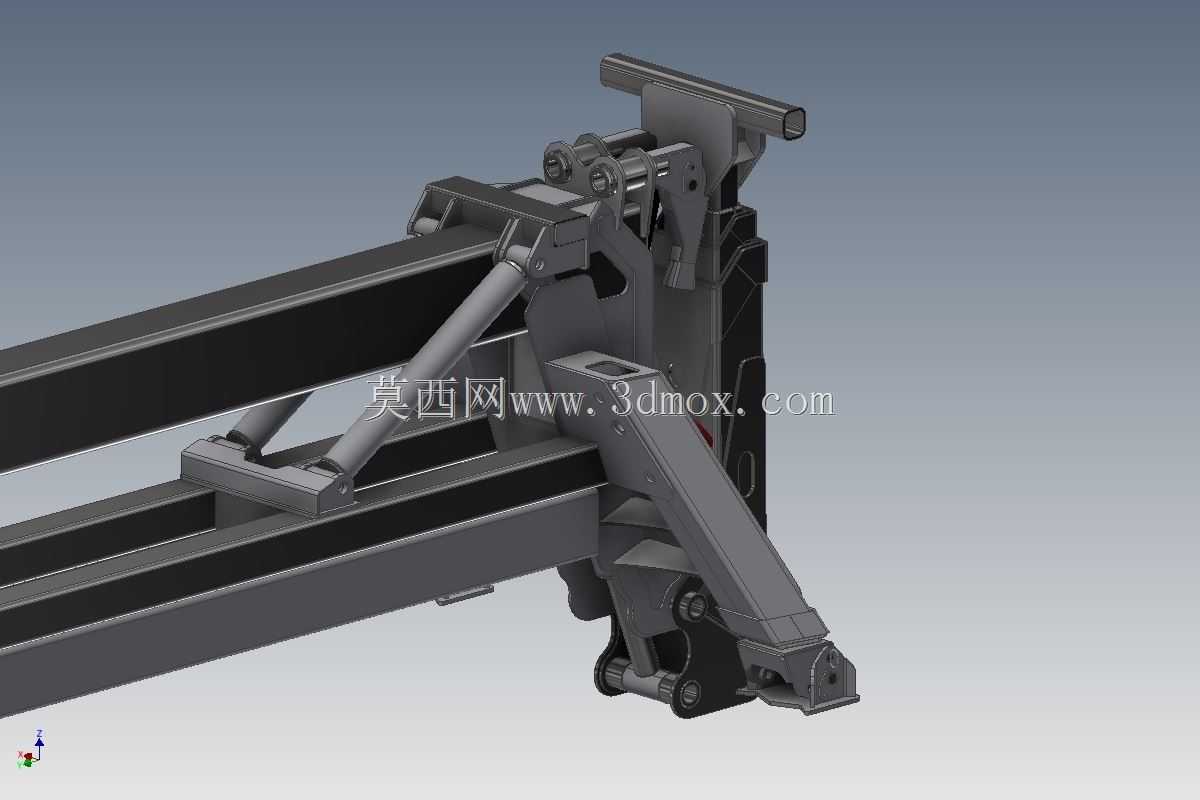

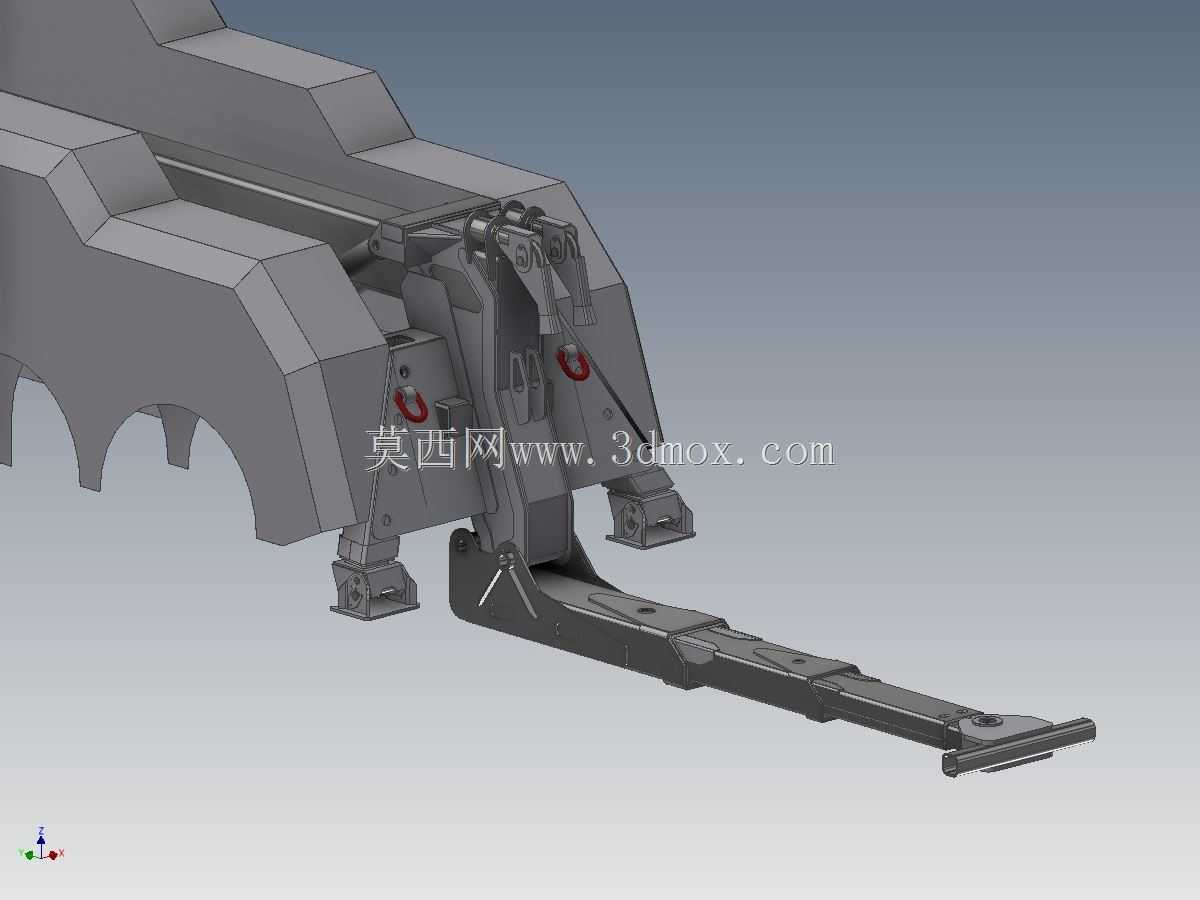

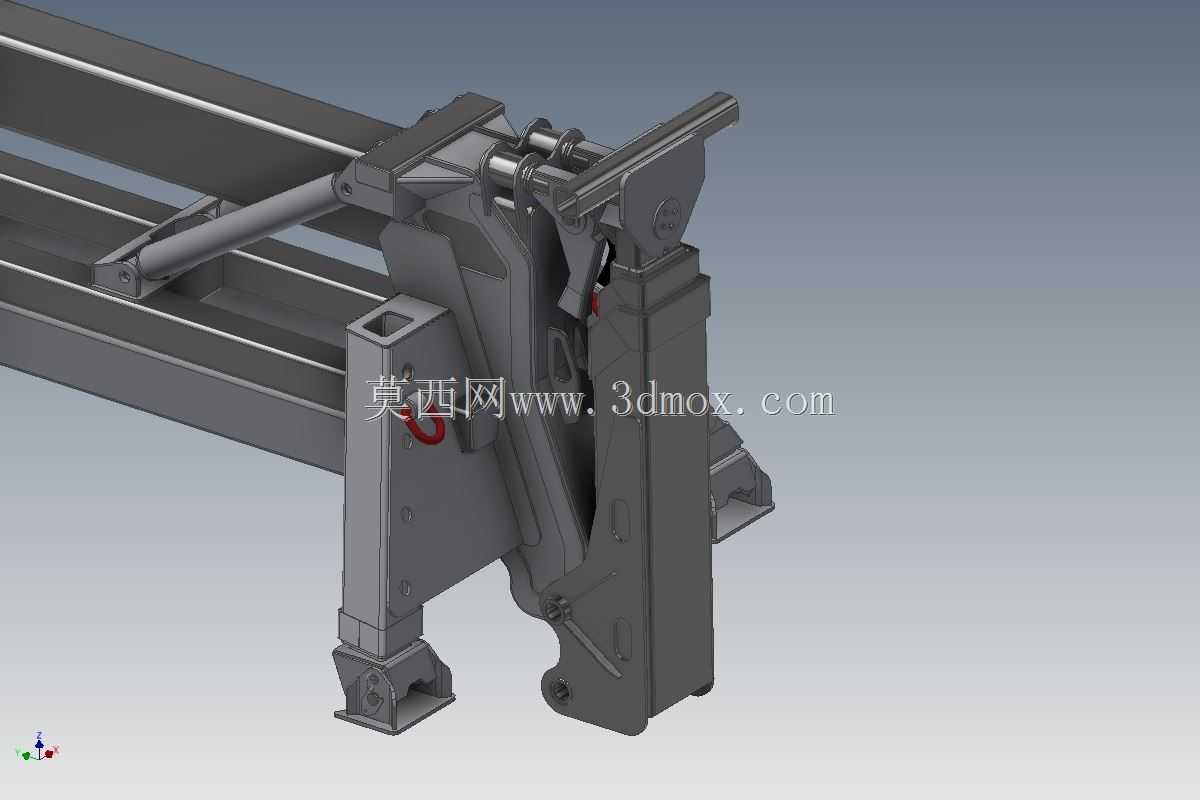

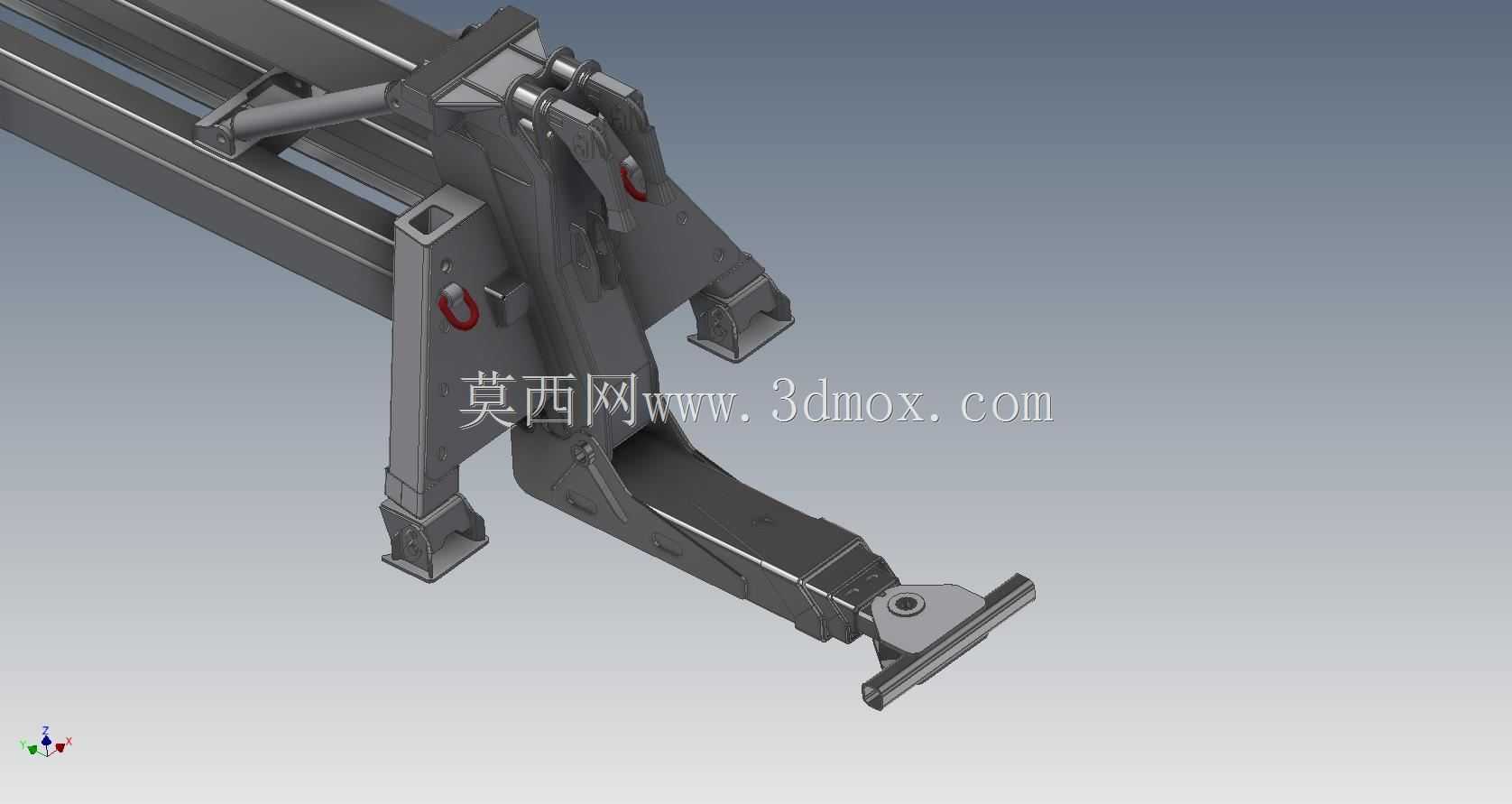

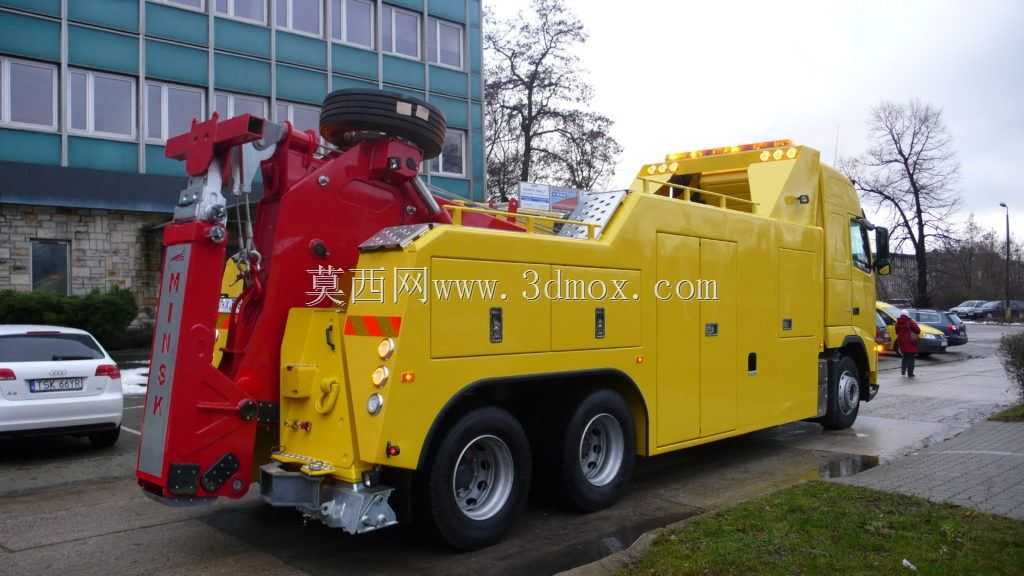

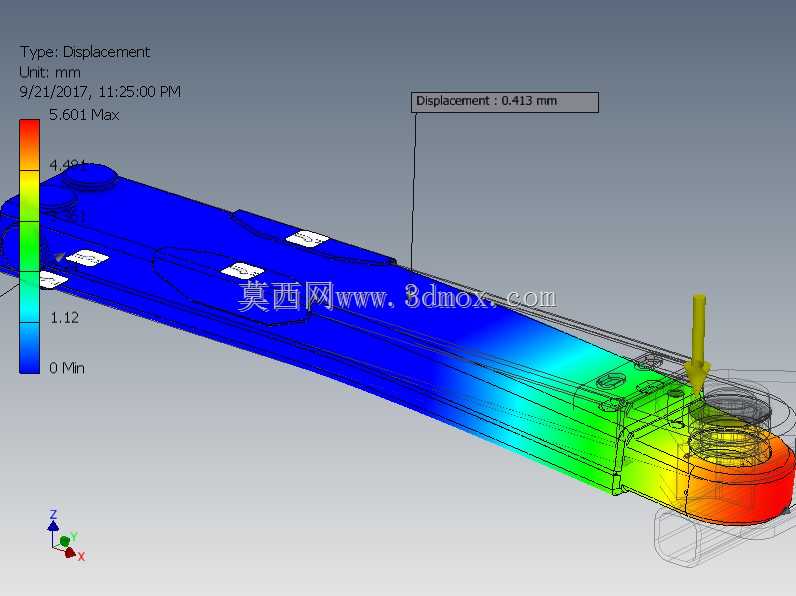

该拖拽式回收牵引装置主要适配重型工程作业车辆、特种救援车辆的故障拖移、场地转运场景，可在无外部吊装辅助的工况下，完成对失去动力的重型轮式设备的刚性连接与拖拽牵引，广泛应用于矿山作业场地、工程施工区域、应急救援现场的设备挪移作业，解决狭窄场地内故障设备无法快速调离作业面的痛点。装置整体采用分段式铰接结构设计，主体承力臂采用变截面箱型焊接结构，靠近车体连接端设置多组可调式安装支脚，支脚带高度调节锁紧机构，可适配不同底盘高度的作业车辆安装，安装边界覆盖常见20吨级以内工程车辆的底盘纵梁间距，无需对原车底盘做大规模切割改造即可完成固定。承力臂中段设置液压驱动的折叠锁止机构，非作业状态下可将牵引臂向上折叠收纳，收纳后整体外伸长度控制在原车后保险杠轮廓范围内，不会影响车辆正常行驶的通过性；作业状态下牵引臂可完全伸展，伸展后总长度满足拖拽作业时的安全车距要求，臂身设置多组等距分布的连接吊耳，可根据被拖拽设备的牵引点高度调整连接位置，避免拖拽过程中出现牵引力角度偏差导致的部件受力过载。牵引臂末端设置万向铰接牵引座，座体带快插式连接销与自动锁止卡扣，可快速对接被拖车辆的牵引钩，铰接结构可自适应拖拽过程中上下坡、转向时的角度变化，避免刚性连接带来的结构冲击。装置靠近车体端设置两组对称的液压阻尼缓冲缸，可吸收拖拽起步、制动时的瞬时冲击力，降低对原车底盘与被拖设备连接部位的载荷冲击，所有铰接转动部位均设置自润滑衬套，可适应多粉尘、高湿度的野外作业环境，减少日常维护频次。整体结构的受力路径经过优化，所有承力焊缝均采用满焊工艺处理，关键受力部位设置加强筋板，可满足额定拖拽载荷下的强度要求，不会出现结构变形、断裂等失效问题。
