大学生方程式赛车钢管式空间车架底盘结构

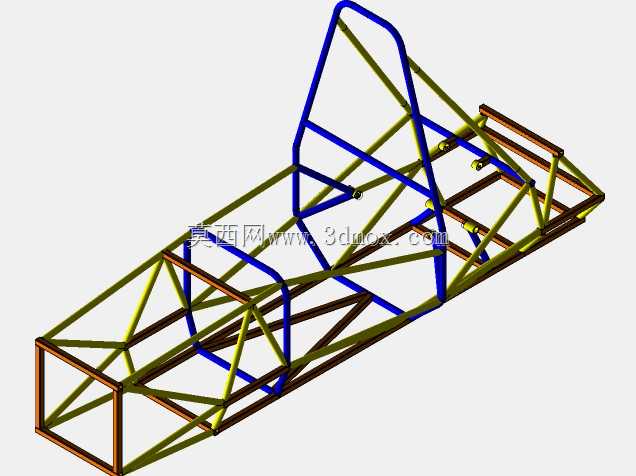

该结构为面向大学生方程式赛事打造的钢管桁架式底盘车架，是方程式赛车的核心承载基体，承担着连接动力总成、悬架系统、转向机构、制动模块以及驾乘人员防护的核心作用，所有车载系统的安装定位都以该底盘的基准孔位为设计依据，直接决定赛车的整体刚性、动态操控响应极限与碰撞安全性能。在赛事应用场景中，该底盘需要适配高速绕桩、直线加速、耐久测试等多类竞赛工况，既要满足严苛的轻量化要求以降低整车整备质量、提升动力重量比，又要保证足够的扭转刚度与弯曲强度，避免激烈驾驶过程中车架形变影响悬架定位参数，同时还要兼顾防滚结构的安全防护要求，在发生侧翻、碰撞时为驾乘人员预留足够的生存空间。从设计思路来看，该底盘采用不等径薄壁钢管拼接的空间桁架结构，通过三角形桁架单元的排布实现载荷的多路径传递，主防滚环、前防滚环、侧边防撞结构采用更高强度的钢管规格，在乘员舱区域形成封闭的防护笼结构，蓝色标识的防滚环区域做了管径与壁厚的加强设计，可承受赛事规则要求的多方向冲击载荷；车架前段预留动力总成与前悬架的安装点位，中段匹配驾乘人员的坐姿空间与座椅、安全带安装点，后段用于固定传动系统与后悬架、散热模块，各安装点位的同轴度、平面度公差都经过严格校核，保证各系统装配后无干涉、运行无额外应力。在安装边界上，该底盘的整体宽度适配赛事规则限制的最大车身宽度要求，轴距设定兼顾低速绕桩的灵活性与高速行驶的稳定性，车架底部的离地间隙满足悬架跳动行程与赛道起伏的通过需求，所有钢管的连接节点都采用相贯线切割后满焊连接，避免应力集中导致的焊缝开裂问题，车架上预留的安装支架孔位可直接适配对应规格的悬架摇臂、转向机、动力固定机脚，无需额外改制即可完成整车系统的装配，同时桁架结构的中空空间可合理规划线束、冷却管路、燃油管路的排布路径，避免管线与运动部件发生干涉。
