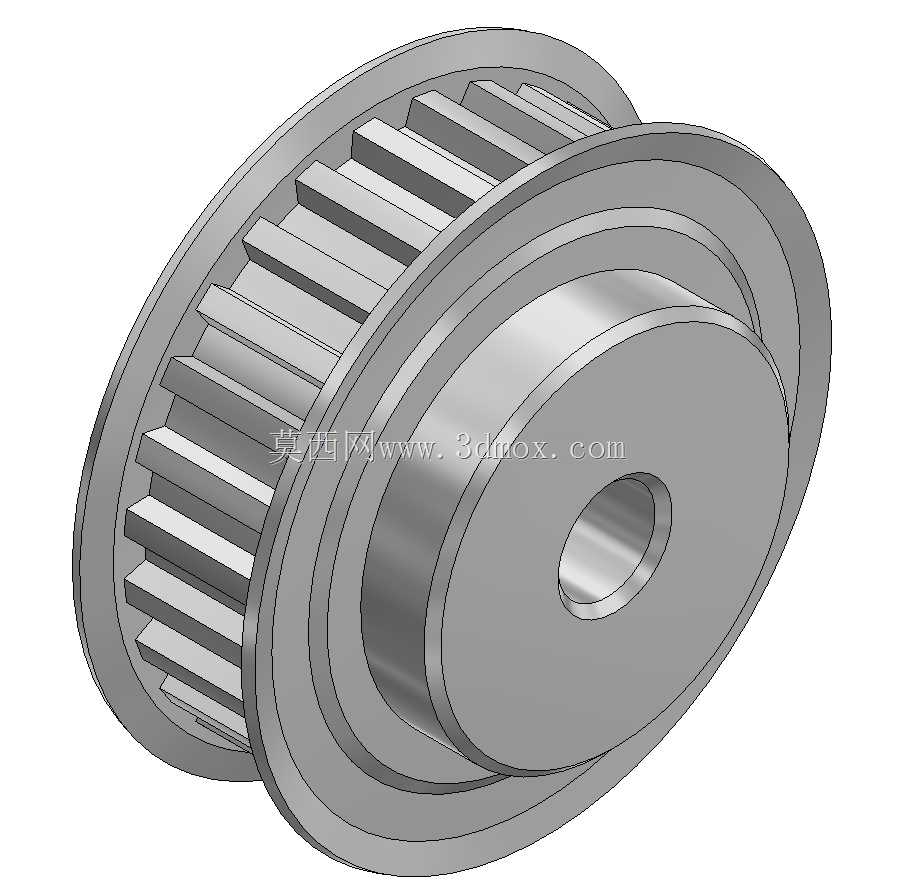

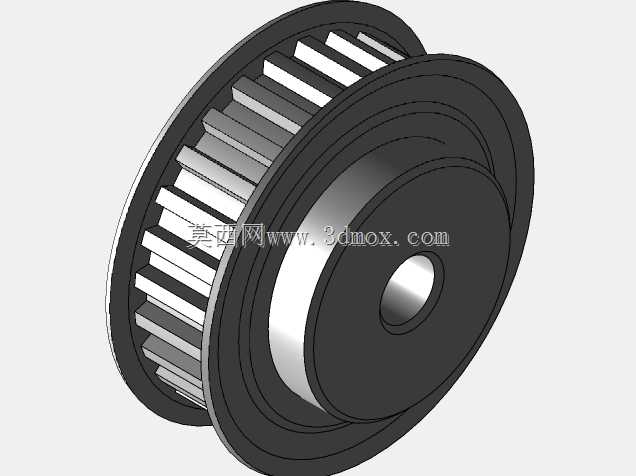

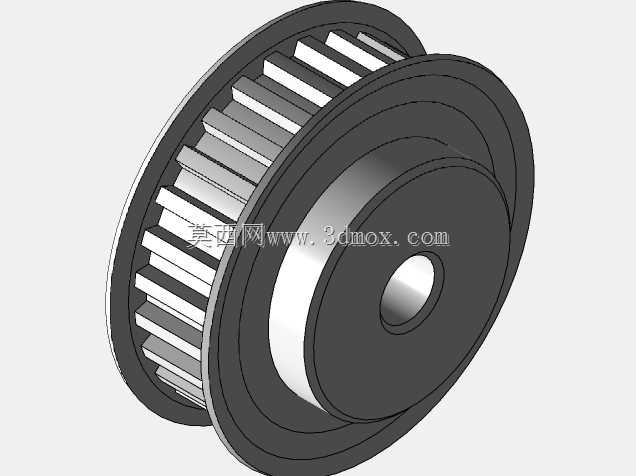

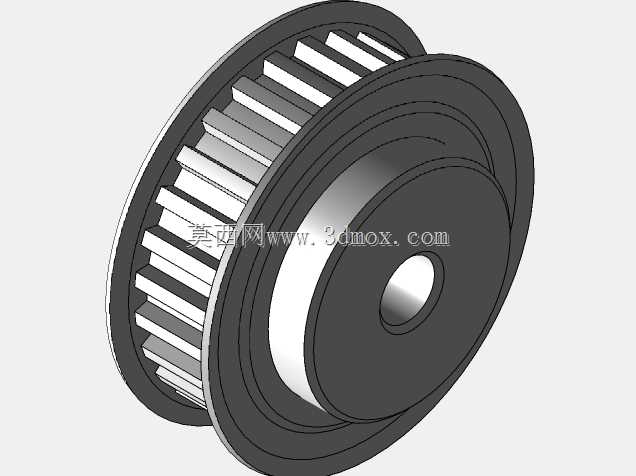

铝合金材质21T5型同步正时带轮结构

这款正时带轮是同步传动系统中的核心执行零件，主要应用在需要精准传动比、无滑差的动力传递场景中，常见于轻工自动化输送线、小型内燃机正时配气机构、精密办公设备传动组、纺织机械的进给传动单元等场景，承担着传递旋转动力、保证主动端与从动端转速严格同步的核心作用，相比平带传动不会出现打滑丢转的问题，相比齿轮传动又具备缓冲吸振、运行噪音低、无需复杂润滑维护的优势。从结构设计来看，这款带轮采用双侧挡边的一体式结构，轮缘两侧的凸缘挡边可以有效约束同步带的运行轨迹，避免设备高速运行过程中同步带出现侧向滑脱的问题，轮齿部分采用T5型齿形设计，齿廓为渐开线修形结构，能和对应规格的同步带齿槽充分啮合，啮合过程中不会出现齿根干涉、齿顶卡滞的问题，传动过程中载荷可以均匀分布在每个参与啮合的轮齿上，有效降低单齿承载压力，延长带轮和配套同步带的整体使用寿命。带轮主体采用铝合金材质加工，在保证结构强度满足额定扭矩传递要求的前提下，大幅降低了零件自身重量，降低了传动系统的转动惯量，让设备启停阶段的动态响应更迅速，也减少了支撑轴的径向载荷负担。带轮中心设计有标准通孔安装结构，可通过键连接、顶丝锁紧或者胀套连接的方式和传动轴进行固定，安装时需要保证带轮的端面跳动量控制在允许公差范围内，避免带轮偏斜导致同步带单侧磨损过快。带轮的齿顶圆、齿根圆以及挡边的外径尺寸都经过公差匹配，安装时需要预留合适的带轮中心距调节空间，保证同步带安装后有合理的张紧力，既不会因为张紧力过大导致带齿过度磨损、轴承受力超标，也不会因为张紧力不足出现跳齿、传动失准的问题。这款带轮的结构设计充分考虑了通用化安装需求，挡边高度、齿宽尺寸都匹配标准T5型同步带的参数要求，可以直接替换同规格的常规钢制带轮，在对轻量化有要求的传动场景中具备更好的适配性，日常运行过程中不需要额外加注润滑脂，仅需定期清理齿槽内积存的粉尘杂物即可维持稳定运行。
