摩托车减震悬架结构设计

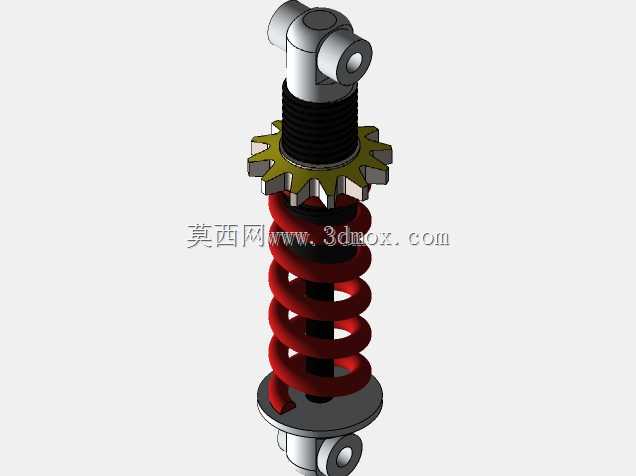

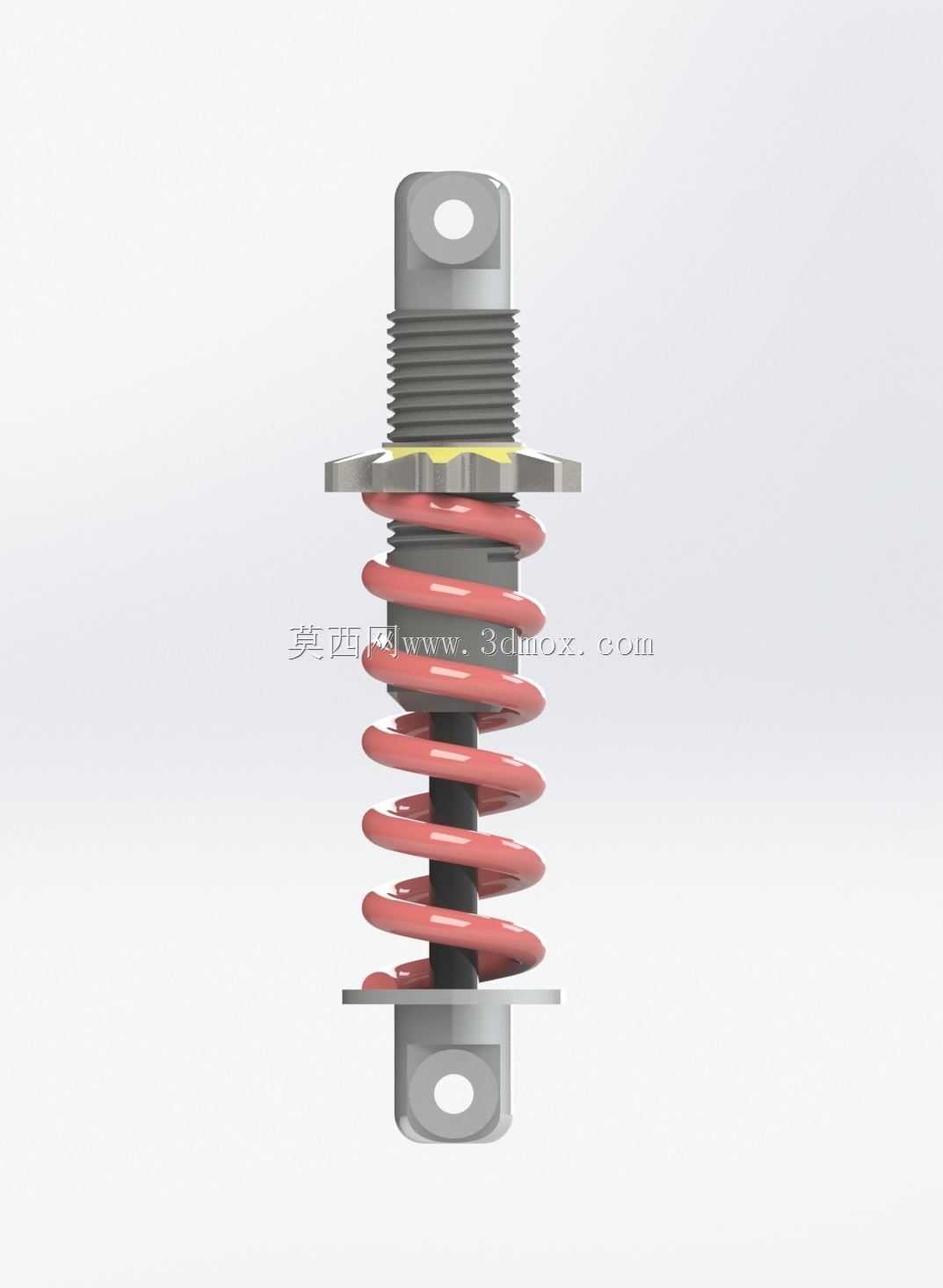

这款悬架部件是两轮摩托车行走系统的核心缓冲构件，主要应用于跨骑、踏板等不同类型民用摩托车的前后轮连接位置，承担着连接车架与车轮总成、过滤路面颠簸冲击的核心作用，是保障骑行平顺性与操控稳定性的关键部件。在实际骑行场景中，当车辆经过坑洼路面、减速带或是非铺装路面时，路面传递的竖向冲击力会直接作用于悬架下端的安装座，此时部件内部的螺旋弹簧会率先承接冲击载荷，通过自身的弹性形变吸收大部分瞬时冲击能量，避免刚性冲击直接传递至车架造成车身弹跳，同时配合阻尼结构的阻尼作用抑制弹簧反复回弹，让车轮始终保持与路面的有效贴合，既能够提升骑行过程的舒适感，也能避免车轮弹跳导致的抓地力丧失，保障过弯、制动过程的行驶安全。在产品设计思路上，这款悬架采用了经典的圆柱螺旋弹簧搭配筒式阻尼芯的同轴布局结构，上下两端均设计了带通孔的吊耳式安装座，上端安装座带有外螺纹调节结构，可通过旋转调节螺母改变弹簧的预压缩量，适配不同载重需求下的悬架软硬调校，满足单人通勤、双人载物等不同使用场景的性能需求；中部的限位法兰盘能够限制弹簧的最大压缩行程，避免冲击载荷过大时弹簧并圈造成刚性撞击，提升部件的使用寿命。从安装边界来看，上下安装孔的同轴度经过精准控制，安装时无需额外调整对位，适配多数常规小排量摩托车的悬架安装位尺寸，整体外径控制在合理范围内，不会与周边的挡泥板、平叉、刹车管路等部件产生运动干涉；弹簧采用等节距设计，在常规压缩行程内刚度保持线性，能够提供均匀的缓冲反馈，当压缩行程接近极限时节距逐渐变小，刚度平缓上升避免触底冲击。阻尼芯杆采用高强度合金钢材质，表面做了耐磨处理，能够承受长期往复运动的磨损，外部的防尘结构可以阻挡路面泥沙、雨水进入阻尼腔体，避免密封件过早老化失效，适配日常通勤、轻度非铺装路面骑行等多种使用环境，整体结构紧凑可靠，兼顾了缓冲性能、安装适配性与长期使用的耐用性。
