手动挡车辆换挡操纵变速杆结构设计

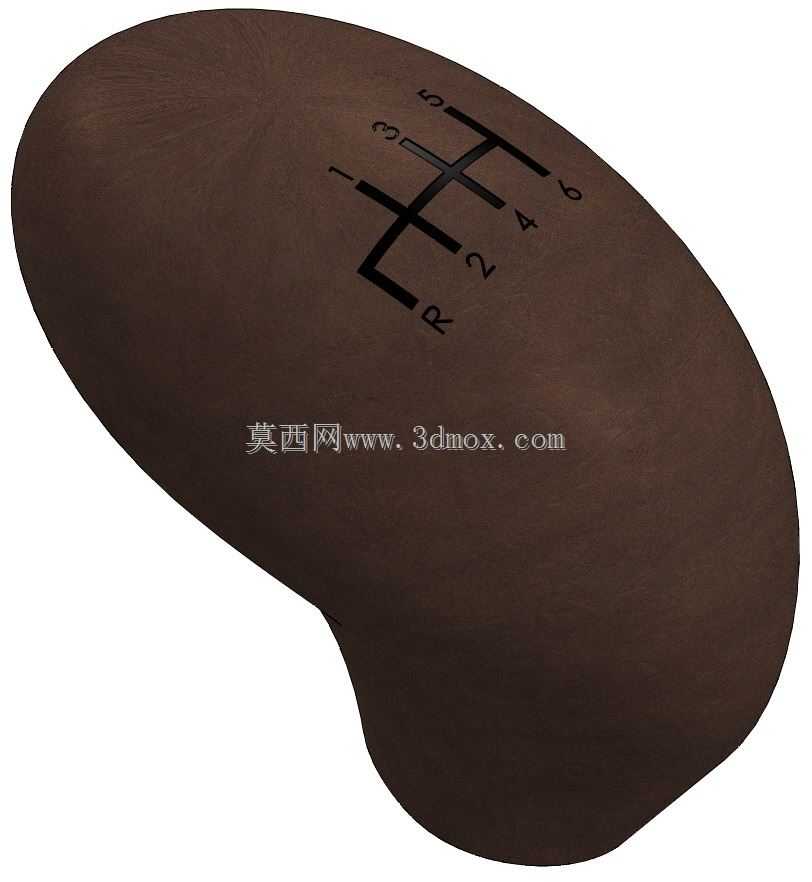

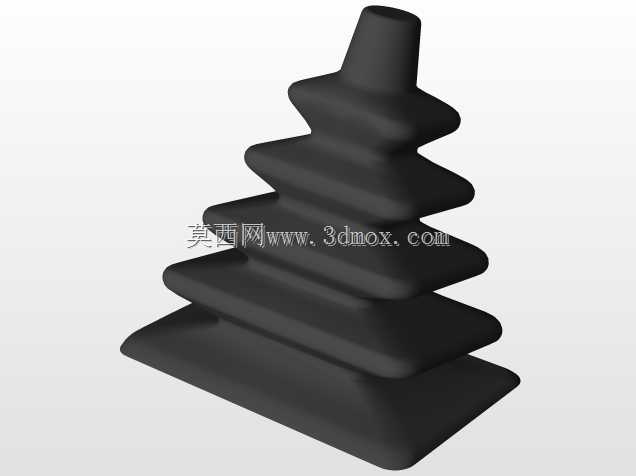

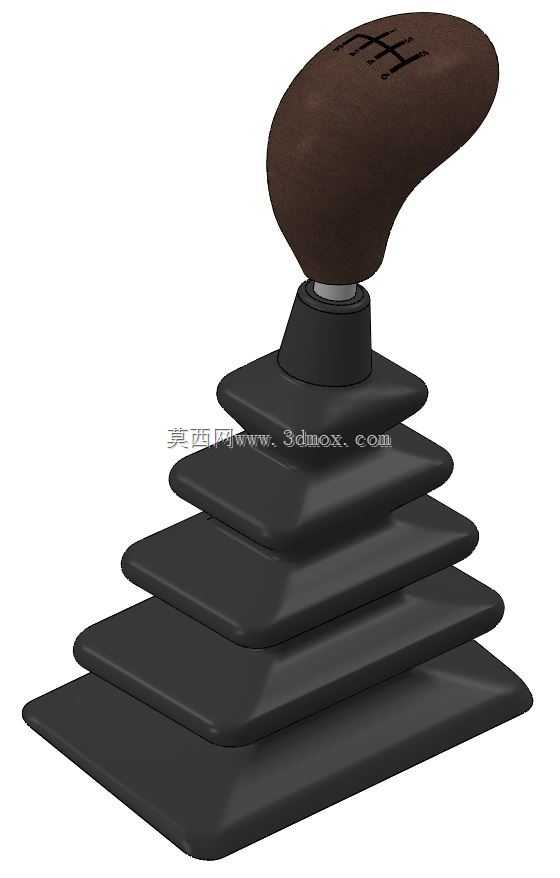

该变速杆是手动挡车辆传动操纵系统的核心人机交互部件，主要应用于乘用手动挡车型、轻型商用手动挡车辆、工程作业机械的手动换挡操纵场景，承担着传递驾驶员换挡意图、切换变速器挡位、改变车辆传动比的核心作用，直接决定车辆换挡操作的手感、挡位清晰度与操纵可靠性，是连接驾驶员操作与变速器挡位切换的关键机械结构。整套结构从功能实现出发做分层设计，顶部为符合人体工学的握持手球，曲面弧度完全贴合成年男性手掌自然握持的形态，表面做仿皮纹理的防滑处理，顶部模刻清晰的挡位标识，让驾驶员无需低头即可通过触感快速识别挡位位置，减少驾驶过程中的视线偏移，提升行驶安全性。手球下方为金属材质的操纵杆主体，杆身做刚性强化处理，保证换挡过程中力传递的直接性，避免杆身形变带来的挡位虚位问题，杆体与手球的连接位置做限位卡合结构，防止长期使用后手球出现松脱、转动的问题。操纵杆下部配套多层阶梯式橡胶防尘套，采用耐油耐老化的橡胶材质一体压制成型，多层褶皱结构既可以满足换挡过程中杆体多方向摆动的伸缩需求，又能完全阻隔驾驶舱下方的灰尘、杂物、水汽进入下方的换挡操纵机构与变速器舱内，避免杂质进入换挡连接部位造成卡滞、磨损问题，防尘套底部为平整的安装法兰边，预留均匀分布的安装孔位，可直接与驾驶舱地板的安装基座通过卡扣或螺栓实现密封固定，安装边界与常规手动挡车型的地板安装位完全匹配，无需额外做结构修改即可适配。整套结构的设计充分考虑实际使用中的人机交互需求，各部件的连接间隙做精准控制，换挡摆动过程中无多余旷量，手球的握持阻尼、杆体的摆动阻力都经过反复调校，保证换挡过程的吸入感与清晰挡位反馈，同时防尘套的褶皱弧度做优化设计，长期反复拉伸挤压后不会出现永久形变、开裂的问题，可覆盖全行程的换挡摆动角度，兼顾密封防护性能与操纵灵活性。
