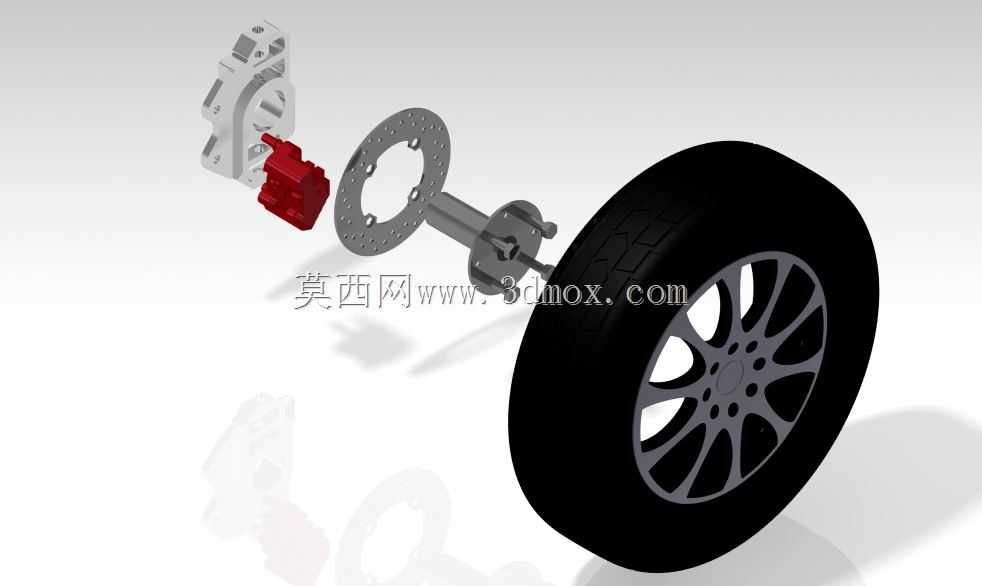

汽车车轮制动系统拆解结构展示

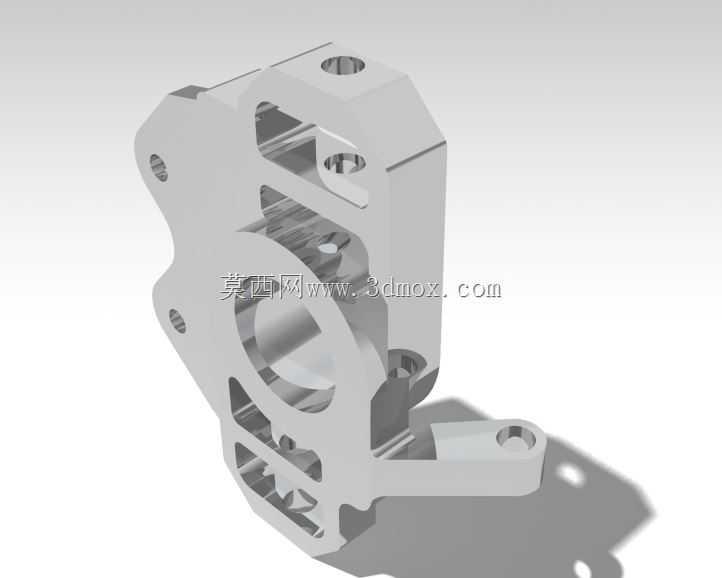

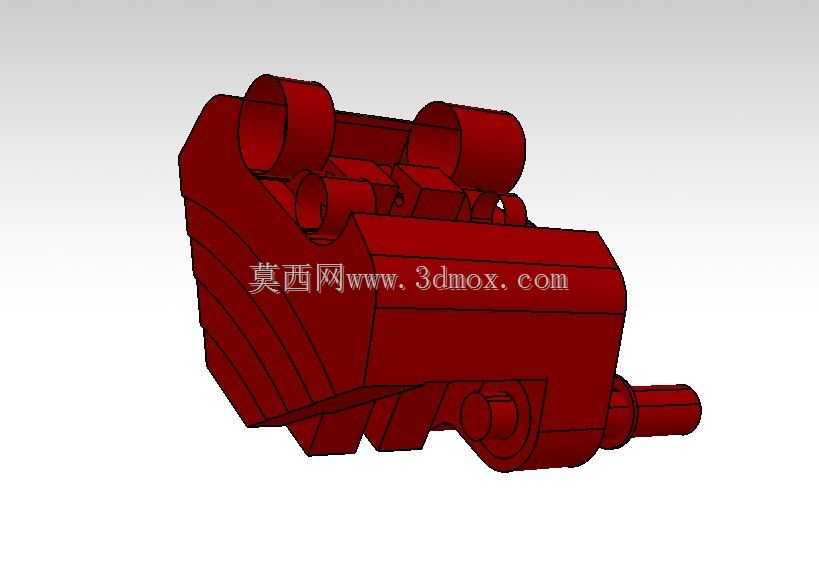

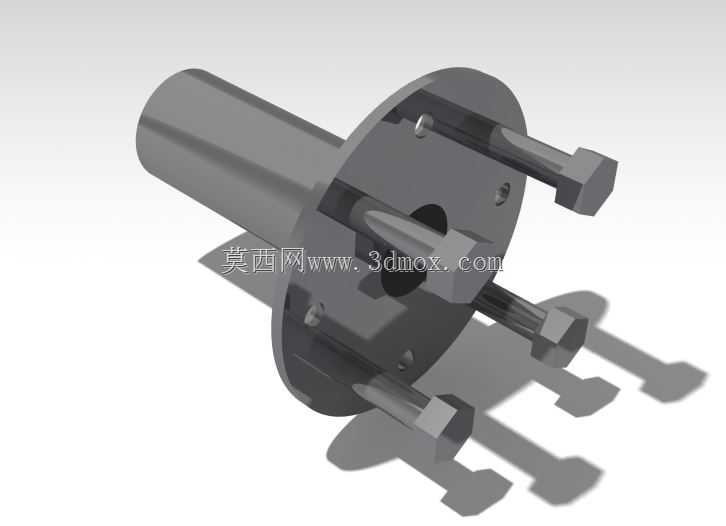

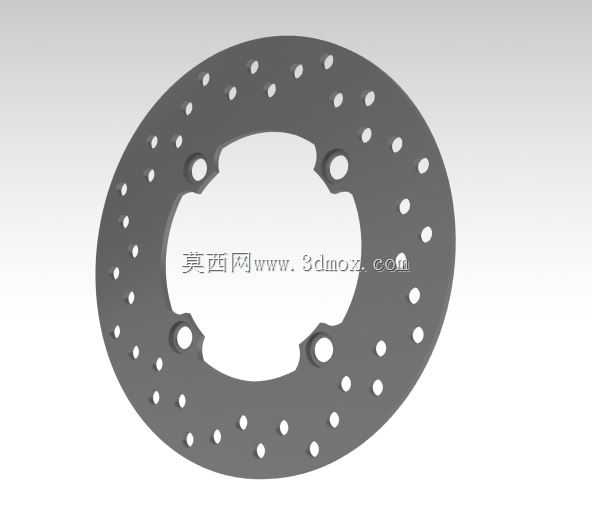

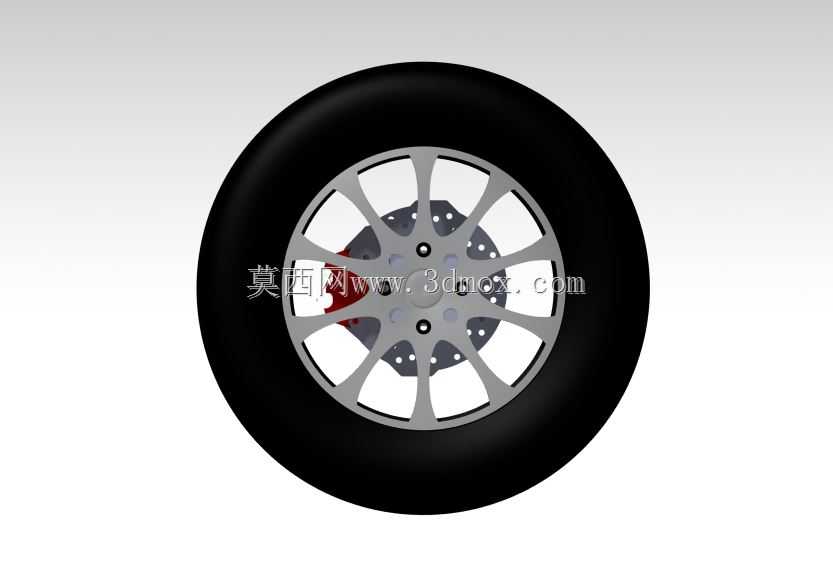

这套车轮制动总成结构，主要面向乘用车底盘系统的研发验证、教学演示以及售后维修培训场景，在整车底盘开发环节，该总成是连接悬架转向系统与车轮的核心功能部件，直接决定车辆行驶过程中的制动效能、转向跟随性以及行驶稳定性。从实际用途来看，该总成承担着车辆行驶过程中的减速、驻车以及行车制动功能，同时配合转向节完成车轮的转向动作，传递路面与车身之间的纵向、横向载荷，是保障车辆行驶安全的核心底盘部件。从功能特性来看，该总成采用浮钳式盘式制动结构，制动卡钳通过安装支架固定在转向节上，制动盘随轮毂同步转动，制动时卡钳内部活塞推动摩擦片夹紧制动盘，通过摩擦力实现车轮转速的控制；轮毂采用多辐式轻量化设计，在保证结构强度的前提下降低簧下质量，提升车辆的操控响应性；配套的轮胎采用常规乘用车子午线轮胎结构，胎面花纹兼顾干湿地抓地性能与行驶静音表现；转向节作为核心连接基座，集成了卡钳安装位、轮毂轴承安装位以及悬架摆臂、转向拉杆的连接接口，实现多部件的集成化装配。在设计思路上，整套结构遵循底盘部件的模块化设计逻辑，各部件之间的安装接口采用行业通用的配合公差标准，制动盘与轮毂之间采用止口定位加螺栓紧固的连接方式，保证同轴度要求，避免制动过程中出现抖动问题；卡钳安装位的位置精度经过严格校核，保证摩擦片与制动盘之间的间隙均匀，避免出现偏磨现象；轮毂的轮辐造型经过力学仿真优化，在承受整车满载载荷以及紧急制动、极限转向工况下的冲击载荷时，应力分布均匀，不会出现应力集中导致的结构失效问题。在外形尺寸与安装边界方面，整套总成的轮辋直径适配常规紧凑型乘用车的17寸轮辋规格，制动盘直径匹配对应轮辋的内部安装空间，卡钳的外轮廓不会与轮辋辐条发生运动干涉；转向节上的各安装点坐标完全对应常规麦弗逊式前悬架的安装硬点，可直接适配同平台车型的悬架系统装配，轮毂轴承的中心孔距、螺栓孔分布圆直径均符合行业通用的乘用车轮毂安装标准，轮胎的外径尺寸匹配对应车型的轮拱空间，在车轮上下跳动以及转向过程中，不会与翼子板、悬架部件发生剐蹭干涉，整套结构的安装边界完全满足量产车型的底盘布置要求。
