越野卡丁车管式防滚车架结构设计

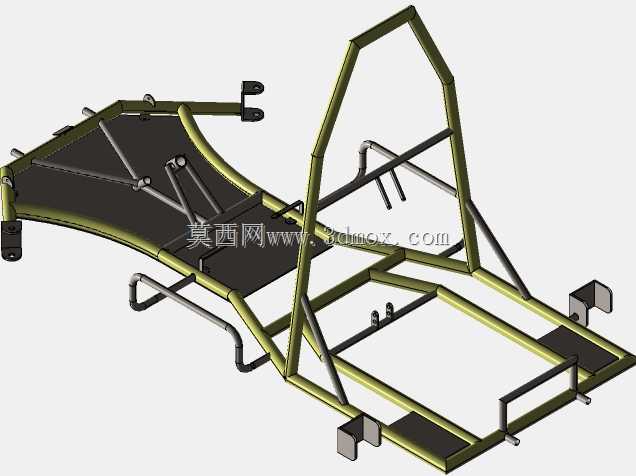

该管式防滚车架是越野娱乐卡丁车的核心承载结构，主要应用于户外非铺装路面休闲竞速、场地游乐卡丁车、自制改装越野卡丁车等场景，作为整车的安装基体与安全防护核心，承担着连接行走系统、动力总成、操控部件、座椅覆盖件的作用，同时在车辆发生翻滚、侧向碰撞时为驾乘人员提供足够的生存空间，避免车身变形挤压驾乘人员，是卡丁车安全性能与行驶性能的核心载体。从功能特性来看，该车架采用空间管阵式结构设计，主防滚环采用大管径高强度管材弯折成型，前部设置倾斜的前部防溃缩支撑管，侧部设置横向防撞横梁与斜向加强撑，底部采用双纵梁搭配多根横向连接管的布局，既保证了足够的结构刚度，抵抗越野路面带来的持续冲击与扭转形变，又通过管材的合理排布控制整体重量，避免冗余结构带来的重量增加影响车辆动力表现与操控灵活性。设计思路上，该车架充分考虑了卡丁车的使用场景特性，首先围绕驾乘人员的乘坐空间划定核心保护区，主防滚环的高度与宽度完全覆盖驾乘人员上半身范围，侧边防撞管的高度对应驾乘人员髋部与肩部位置，在碰撞与翻滚时能够第一时间承接冲击力，避免外力直接作用于驾乘人员；其次在安装边界设计上，车架前部预留了转向机、前悬挂摇臂、前轮制动系统的安装点位，后部预留了动力单元、后轴、后悬挂、排气系统的安装支座，中部预留了座椅安装位、安全带固定点、油门刹车踏板的安装平面，所有安装点位均通过焊接加强片提升局部强度，避免长期受力出现焊点开裂的问题；底部的纵梁与横梁预留了电池、油箱、线路管路的排布空间，所有管材的弯折角度与连接位置都经过空间校核，不存在安装干涉问题，各部件的拆装预留了足够的操作空间，方便后期维护与改装。外形尺寸方面，该车架整体宽度适配单座卡丁车的通行需求，轴距符合小型越野卡丁车的转向半径设计要求，前部的防撞延伸结构能够在正面碰撞时率先溃缩吸能，后部的支撑结构能够保护动力单元不受碰撞损坏，车架整体的重心经过布局优化，主要重量集中在车架中部偏低的位置，能够提升车辆行驶的稳定性，减少侧翻风险，管材之间的连接节点均采用相贯线焊接设计，保证焊缝长度与连接强度，所有外露的管材端部都做了封堵处理，避免雨水、泥沙进入管材内部造成锈蚀，延长车架的整体使用寿命。
