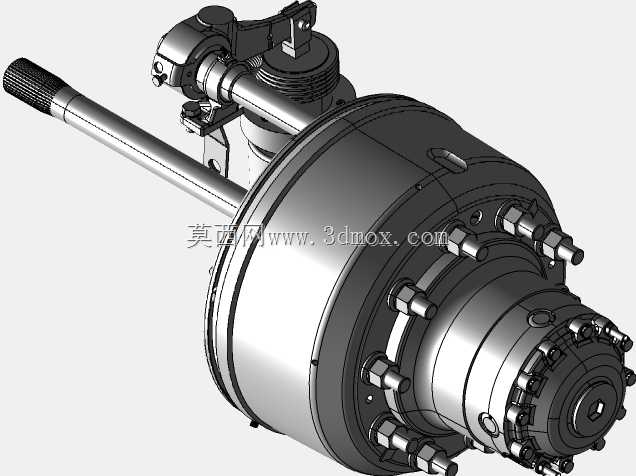

客车用5吨级手动制动鼓总成结构设计

该制动鼓总成主要应用于5吨级客运客车的底盘制动系统，作为整车驻车制动与应急制动的核心执行部件，承担着车辆静止状态下的驻坡锁止、行驶过程中应急减速制动的核心功能，可适配城乡客运、短途通勤类中型客车的底盘布置需求，在常规铺装路面、非铺装临时路面的使用场景下均能保持稳定的制动输出性能，避免车辆出现溜坡、应急制动失效等安全隐患。从功能特性来看，该总成集成了手动操纵杠杆机构、鼓式制动执行腔体、轮毂连接法兰、制动蹄片驱动组件等多个功能模块，手动操纵杆带有防滑滚花握持结构，操纵行程经过合理匹配，驾驶员施加较小的握力即可触发足够的制动夹紧力，操纵杠杆的转轴位置设置有耐磨衬套结构，可降低长期反复操纵带来的磨损量，延长机构的维护周期。制动鼓腔体采用大直径摩擦接触设计，内部可容纳对称布置的制动蹄组件，制动时蹄片向外张开与鼓体内壁完全贴合，通过面接触摩擦产生足够的制动力矩，相比盘式制动结构拥有更大的制动力矩储备，适配中型客车满载状态下的制动需求。从设计思路来看，该总成采用集成化布局思路，将手动操纵机构与制动鼓主体进行同轴衔接布置，减少了额外的传动连杆组件，既降低了传动过程中的力矩损耗，也缩小了整体结构的占用空间，便于在客车底盘的轮边位置进行安装布置。结构上所有连接螺栓均采用圆周均布的排布方式，保证受力均匀分散，避免局部应力集中导致的结构变形，制动鼓外壁设置有环形加强筋结构，既提升了腔体的结构刚性，也能在制动过程中辅助散热，降低长时间制动带来的热衰退影响。在安装边界层面，该总成的轮毂连接端采用标准法兰盘接口，法兰上的连接孔位按照5吨级客车轮边安装尺寸进行匹配设计，可直接与对应规格的客车半轴、轮毂轴承单元进行适配安装，操纵杆的伸出角度预留了足够的调整空间，可根据不同车型的驾驶室布置需求调整操纵杆的安装朝向，无需对底盘结构进行额外改装即可完成装配。整体结构的径向尺寸与轴向长度经过紧凑化优化，不会与周边的悬架组件、轮辋、挡泥板等底盘部件产生运动干涉，安装时仅需完成法兰对接、操纵机构固定两个核心步骤即可完成装配，后期维护时可直接拆开鼓体端盖更换内部磨损的制动蹄片，维护操作便捷，能够有效降低客运车辆的运维成本。
