高自由度越野车辆拖车挂接连接装置

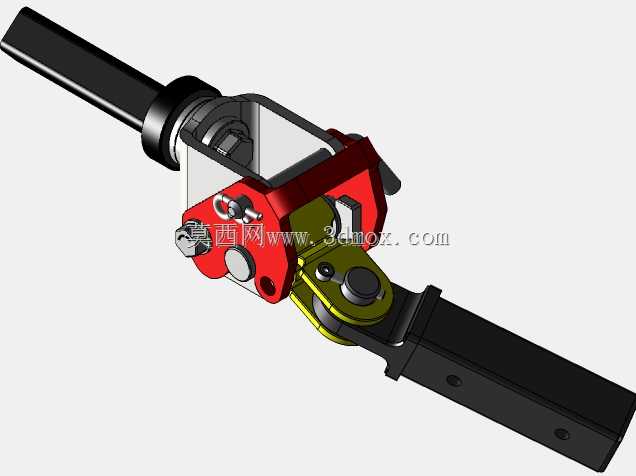

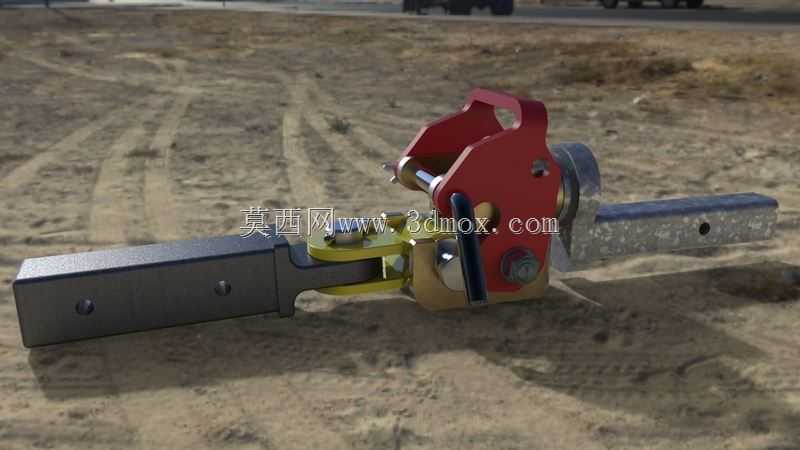

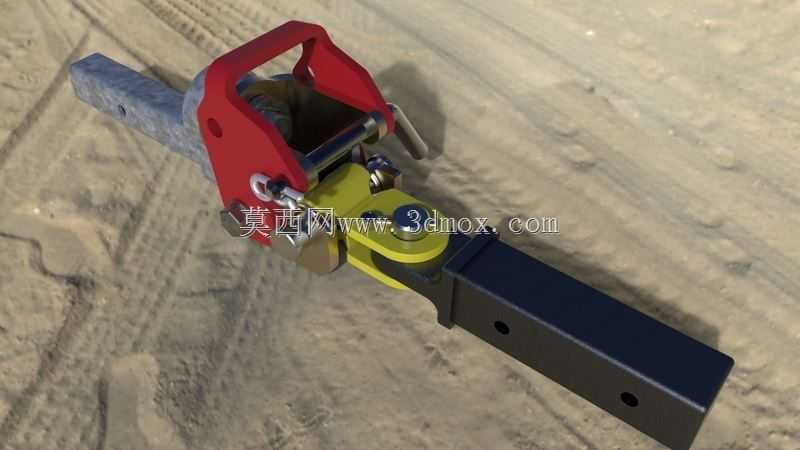

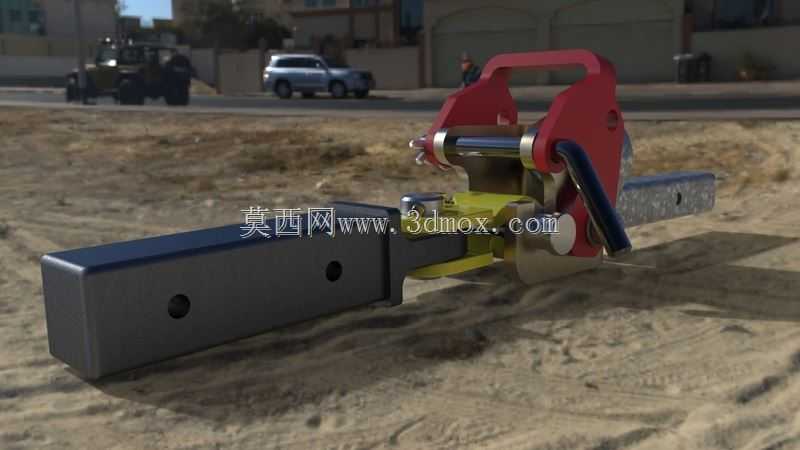

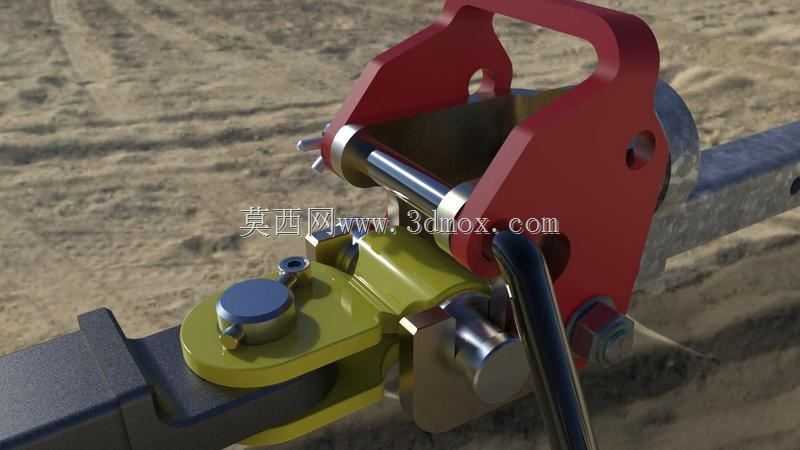

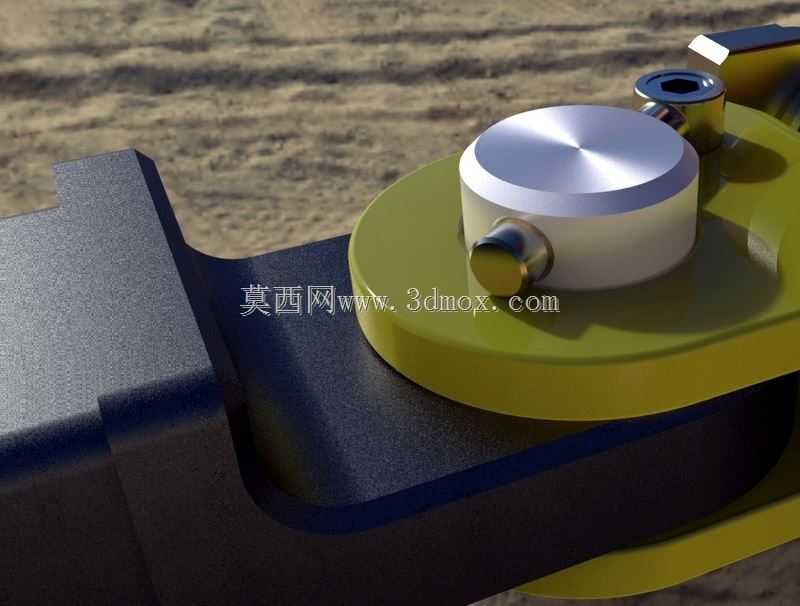

这款挂接装置主要应用于越野场景下的车辆与拖挂设备连接作业，适配硬派越野车型后保险杠预留的方口安装基座，可满足户外穿越、越野救援、小型拖挂运载等多场景的牵引连接需求，能够在非铺装路面、颠簸起伏地形、大角度转向工况下保持可靠的连接状态，避免传统刚性挂接结构在复杂地形下出现的卡滞、应力集中甚至结构断裂问题。从实际用途来看，该装置可实现主车与拖车、救援拖具、小型外挂装备之间的快速连接与分离，相比传统固定式拖车钩，其核心优势在于多维度的运动自由度设计，能够补偿车辆行驶过程中主车与拖挂之间产生的上下跳动、左右摆动、相对扭转等位移量，大幅降低行驶过程中挂接位置的冲击载荷，既可以保护车辆后保险杠与底盘安装结构，也能提升拖挂行驶过程中的稳定性与安全性。在功能特性层面，该装置采用快拆式锁紧结构，操作手柄设置在装置侧方，使用者无需额外工具即可完成挂接与解锁操作，锁紧机构自带防脱限位设计，能够避免行驶过程中因振动导致的锁止松脱问题；主体受力结构采用高强度合金材质打造，红色涂装的受力主体与黑色安装方梁形成清晰的视觉区分，方便使用者快速观察锁止状态与结构磨损情况。从设计思路来看，这款挂接装置摒弃了传统牵引结构的刚性连接逻辑，在连接铰接位置设置了多组转动副，分别对应垂直方向的俯仰转动、水平方向的转向摆动以及轴向的扭转补偿，三个维度的转动自由度相互配合，能够完全覆盖越野行驶过程中主车与拖挂之间的所有相对位移场景；安装端采用行业通用的方口插入式结构，无需对车辆后杠进行额外改装即可直接适配市面绝大多数越野车型的预留方口，安装时仅需插入方口后穿入固定销即可完成装配，适配门槛极低。在外形尺寸与安装边界方面，装置的安装方梁采用标准2英寸方口规格，长度可满足常规后保险杠的安装深度需求，插入后不会过度凸出车身影响车辆离去角，也不会过短导致固定销无法穿装；挂接主体部分的宽度与高度控制在合理范围内，不会遮挡车辆后尾灯与牌照安装位置，铰接转动位置预留了足够的摆动间隙，在最大转向角度与最大悬架行程下，装置结构不会与后保险杠、车身覆盖件发生运动干涉，能够充分释放越野车辆的通过性能，不会因为加装挂接装置而削弱车辆本身的越野能力。
