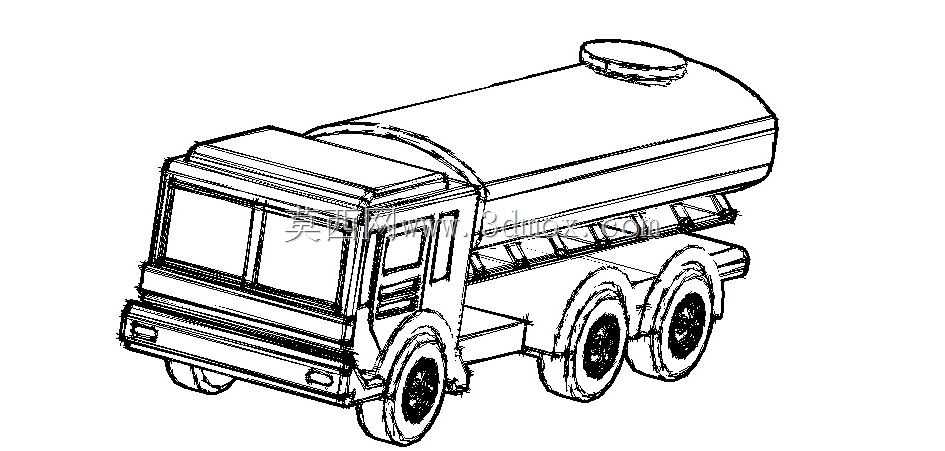

重型三轴油罐运输车辆线框结构设计

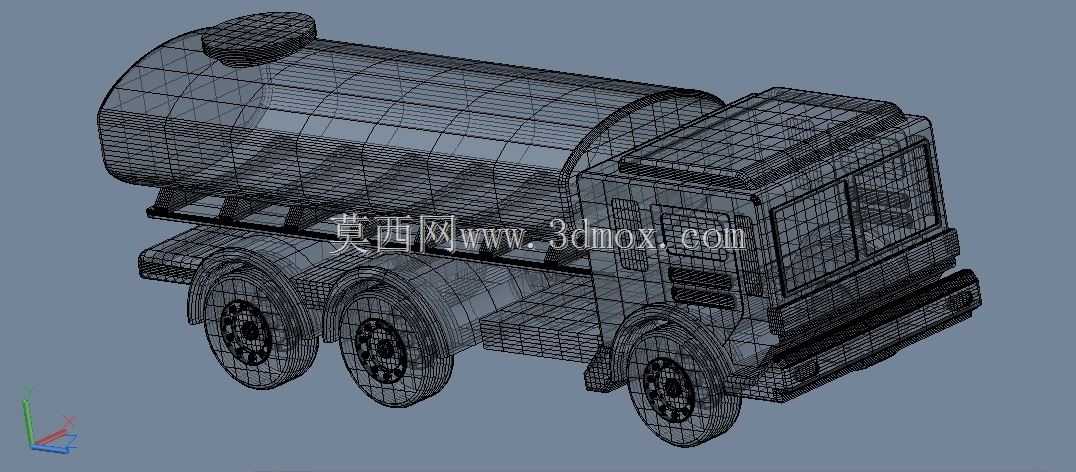

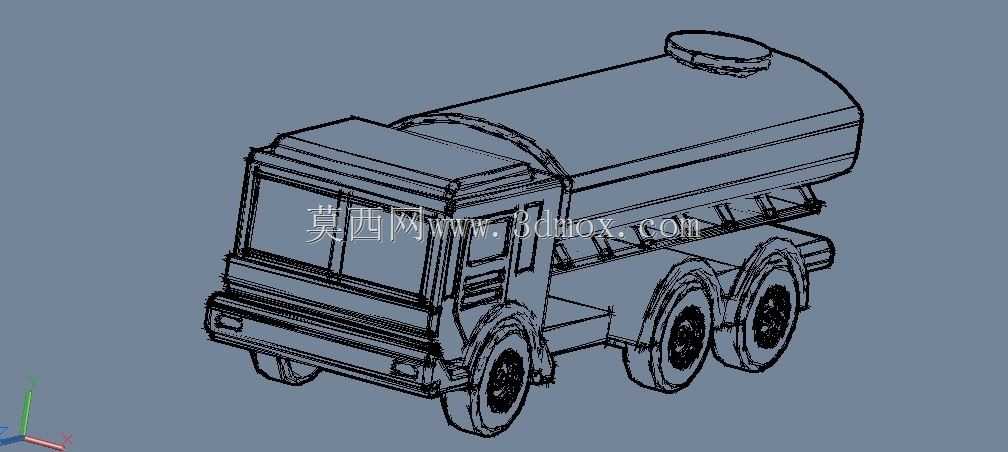

本次呈现的重型三轴油罐车结构设计，主要面向液态物料公路长途转运场景，可适配成品油、工业液态原料、非腐蚀性食用液态货品的跨区域配送需求，是物流运输领域中承担大宗液态物资干线、支线运输的核心载具，广泛应用于石化配送、城市基建油料补给、工矿企业液态物料转运等实际作业场景。从实际用途来看，该车型区别于普通货运卡车，核心功能是通过密封承压的罐体结构实现液态货物的密闭装载，避免运输过程中出现洒漏、挥发、外界杂质混入等问题，同时依托三轴重载底盘承载大容积罐体的满载重量，适配不同等级公路的通行限重要求，保障重载状态下的行驶稳定性。在产品功能特性设计上，该车型采用平头驾驶室布局，缩短整车长度的同时拓宽驾驶视野，更适配城市配送路段的狭窄路况转向需求；底盘采用前单轴转向、后双轴驱动承重的三轴布局，平衡了转向灵活性与重载承载能力，可适配总质量较大的满载运输工况；罐体采用卧式圆柱型结构，两端采用蝶形封头设计，既能够均匀分散液态货物在运输过程中产生的晃动冲击力，也能最大化利用底盘上方的安装空间提升装载容积，罐体顶部设置有密封人孔结构，可满足后期检修、灌装作业的操作需求，罐体底部预留有卸料管路安装接口，可适配重力卸料、动力泵送卸料等不同卸料作业方式。从设计思路层面，该线框结构完整还原了整车的骨架布局，在设计阶段优先考虑了载荷分布合理性：将罐体重心控制在前后车轴的承载中心区间，避免轴荷分配不均导致的轮胎异常磨损、制动跑偏等问题；驾驶室与罐体之间预留了足够的安全缓冲距离，即便发生突发碰撞也能为驾乘人员留出生存空间，同时为管路、线路的布设预留安装间隙。在外形尺寸与安装边界设计上，整车宽度符合公路货运车辆的外廓尺寸限值要求，罐体直径与底盘车架宽度匹配，两侧不超出车身外廓避免通行剐蹭，整车高度满足常规道路限高要求，底盘下方预留了足够的离地间隙，可适配非铺装路面的工矿厂区通行需求；各轮组的安装位置严格按照转向角、承重载荷参数布设，后双轮组的轮距设计兼顾了行驶稳定性与轮胎散热空间，避免重载长距离行驶过程中轮胎过热引发安全隐患。整体结构设计充分考虑了液态运输车辆的作业特性，在保障装载能力的前提下，兼顾了行驶安全性、场景适配性与后期维护便利性。
