双自由度可调式工业铰链结构设计

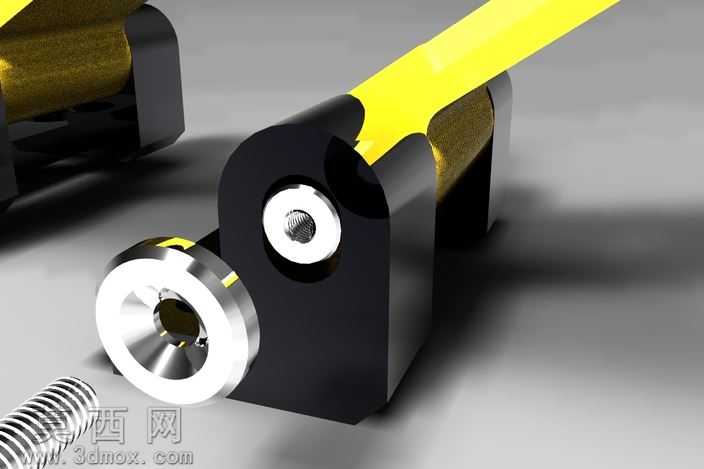

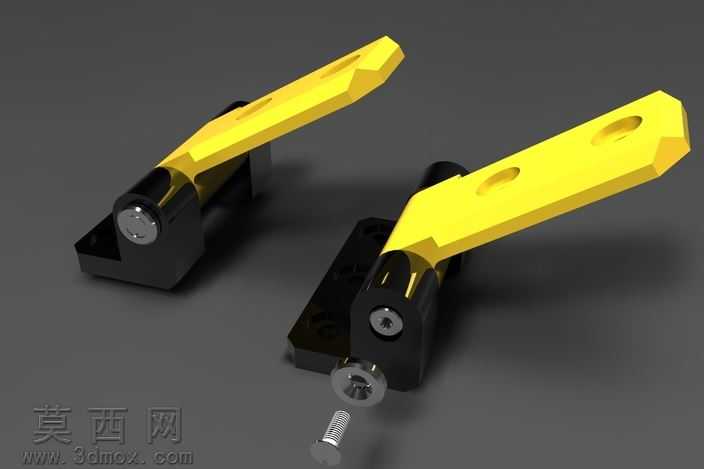

本作品为双自由度铰链的三维建模设计成果，建模阶段依托参数化设计思路完成全结构尺寸关联，先对铰链的固定基座、铰接转轴、活动摆臂、锁紧调节组件四大核心模块进行独立草绘，通过几何约束锁定各部件的装配基准，确保两个转动自由度的转动轴线空间垂直且无干涉，转动行程范围符合常规工业铰接场景的使用需求。建模过程中对基座的安装孔位做了沉头结构处理，匹配标准紧固件的安装尺寸，摆臂部分做了轻量化的槽型结构设计，在保证结构强度的前提下降低整体自重，转轴位置设计了可拆卸的锁紧螺钉结构，可根据使用需求调节铰接阻尼大小，实现摆臂角度的悬停锁定。材质与渲染阶段，为固定基座与转轴组件赋予哑光黑色金属材质，模拟喷塑碳钢的表面质感，调整材质的粗糙度参数还原工业金属的漫反射效果，为活动摆臂赋予亮黄色工程塑料材质，添加细微的表面颗粒纹理增强真实感，金属转轴部分添加轻微的金属反光与边缘倒角高光，还原机加工零件的表面细节。渲染场景采用深灰色哑光背景，搭配柔和的三点布光，主光源从斜上方投射突出零件的轮廓结构，补光弱化阴影区域的死黑问题，环境光添加微弱的反光效果，让金属部件的质感表现更自然，同时将其中一个铰链做半拆解状态展示，清晰呈现内部的弹簧、锁紧螺钉等细小组件的装配关系，直观展现双自由度的转动实现逻辑。结构设计上，该铰链突破传统单自由度铰链仅能单平面转动的限制，可实现两个垂直方向的角度调节，适配需要多维度开合调整的门窗、设备舱门、工装防护门等场景，各部件之间的装配间隙控制在合理公差范围内，既保证转动顺畅无卡滞，又避免间隙过大导致的结构晃动，所有连接位置均做了圆角过渡处理，避免尖锐棱角带来的安装使用安全隐患，整体结构兼顾实用性与工艺性，可直接用于后续的工程验证与生产参考。
