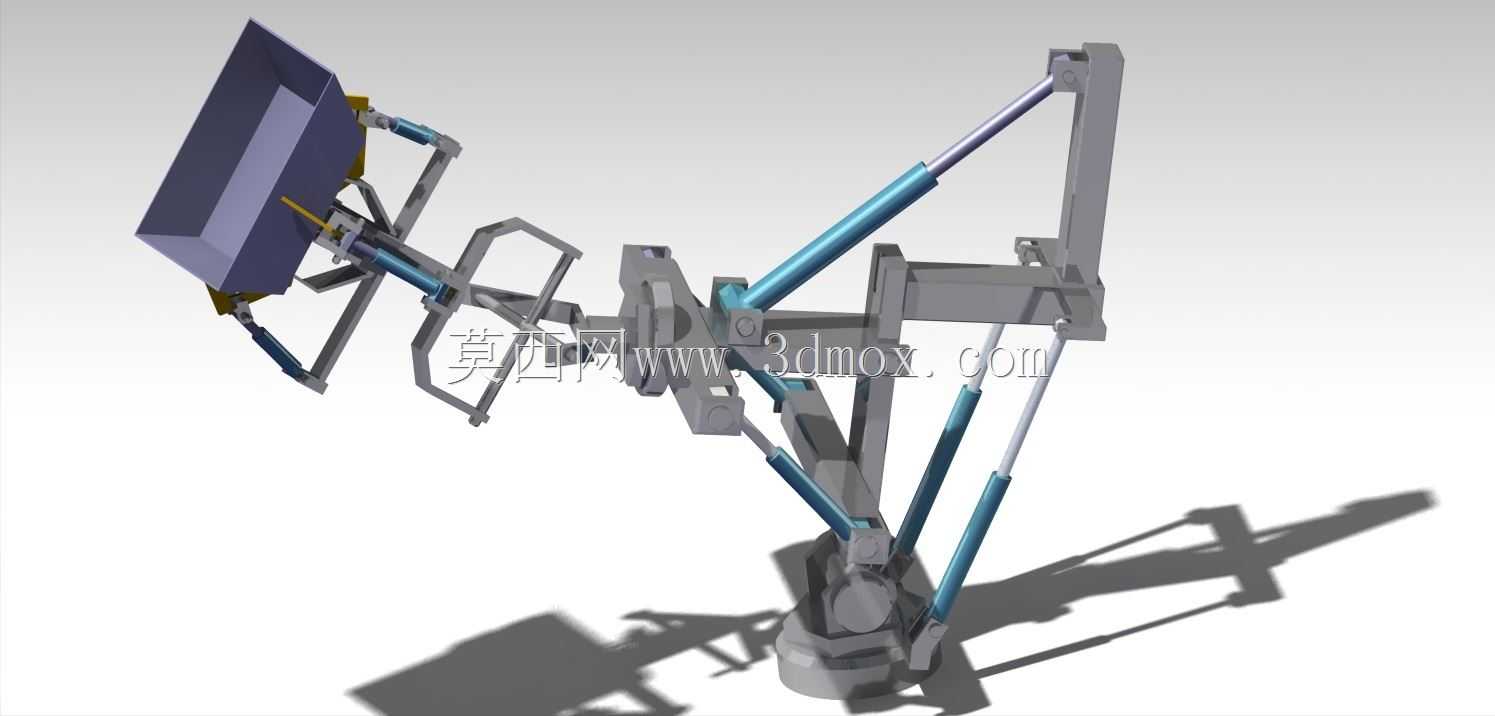

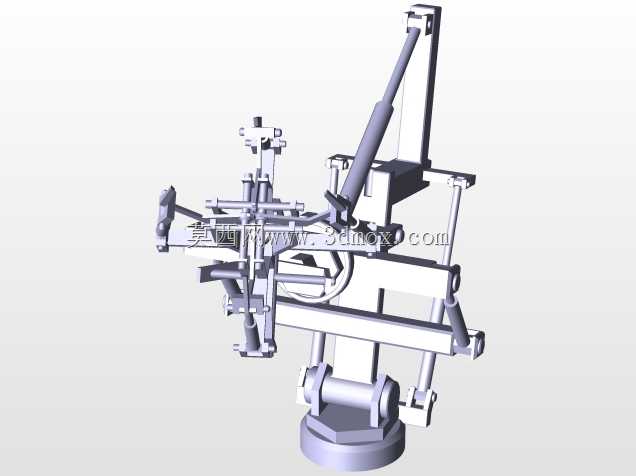

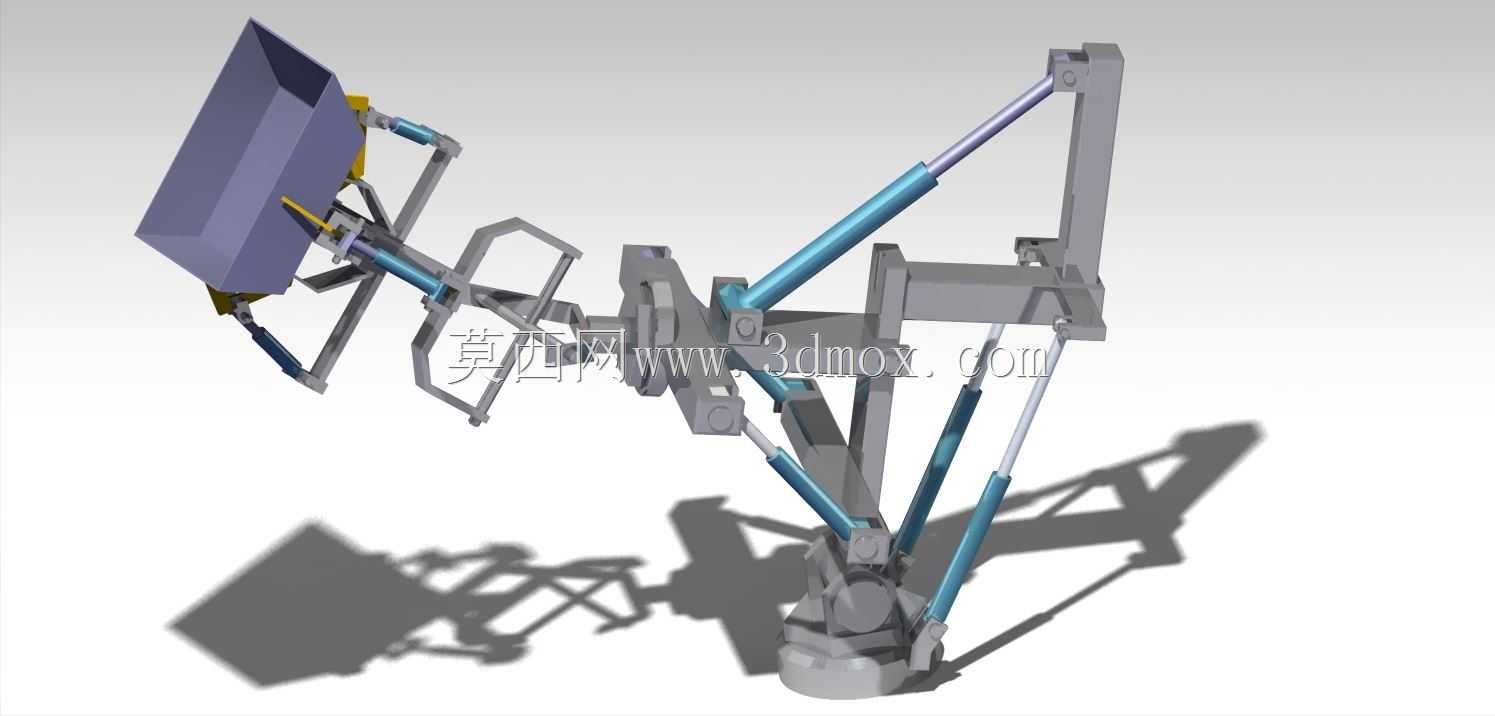

多自由度液压驱动料斗搬运机械臂结构设计

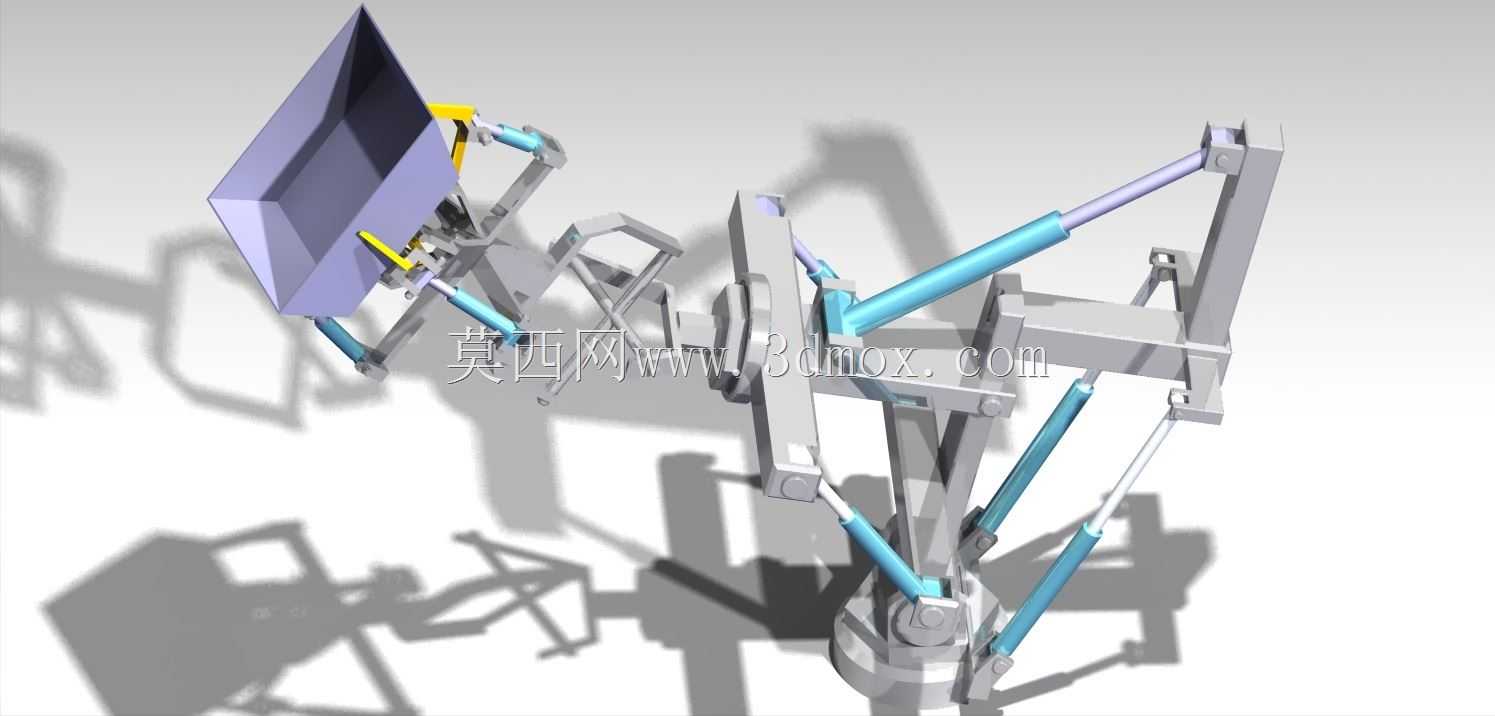

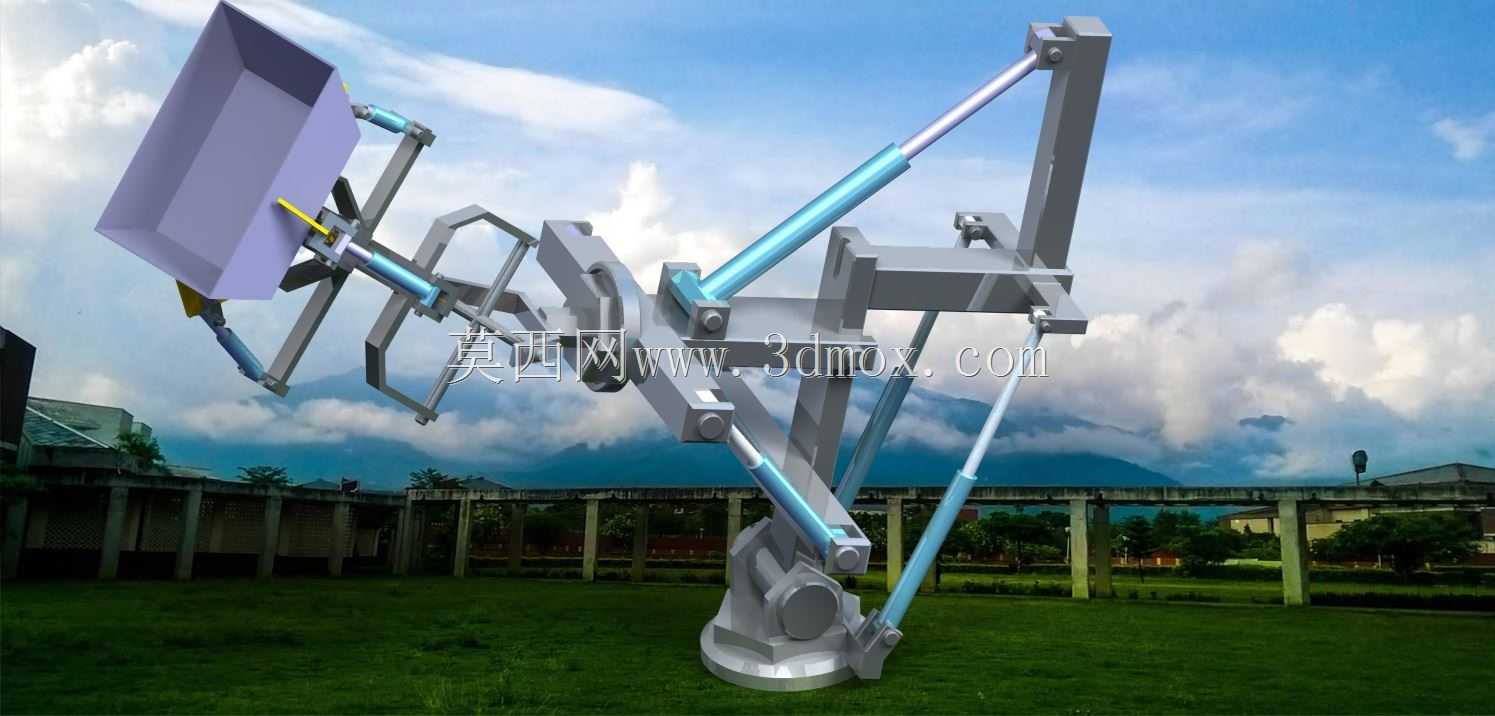

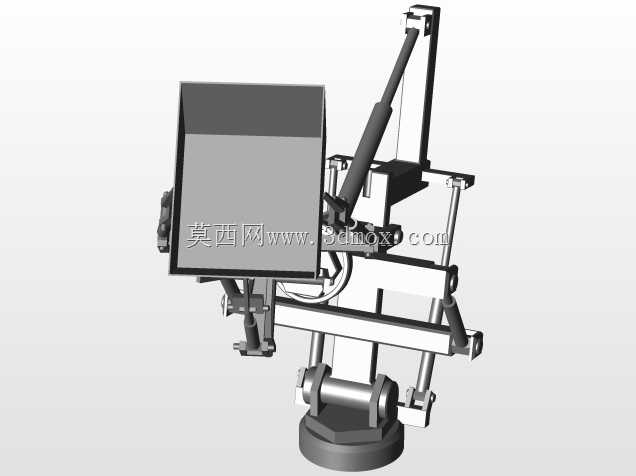

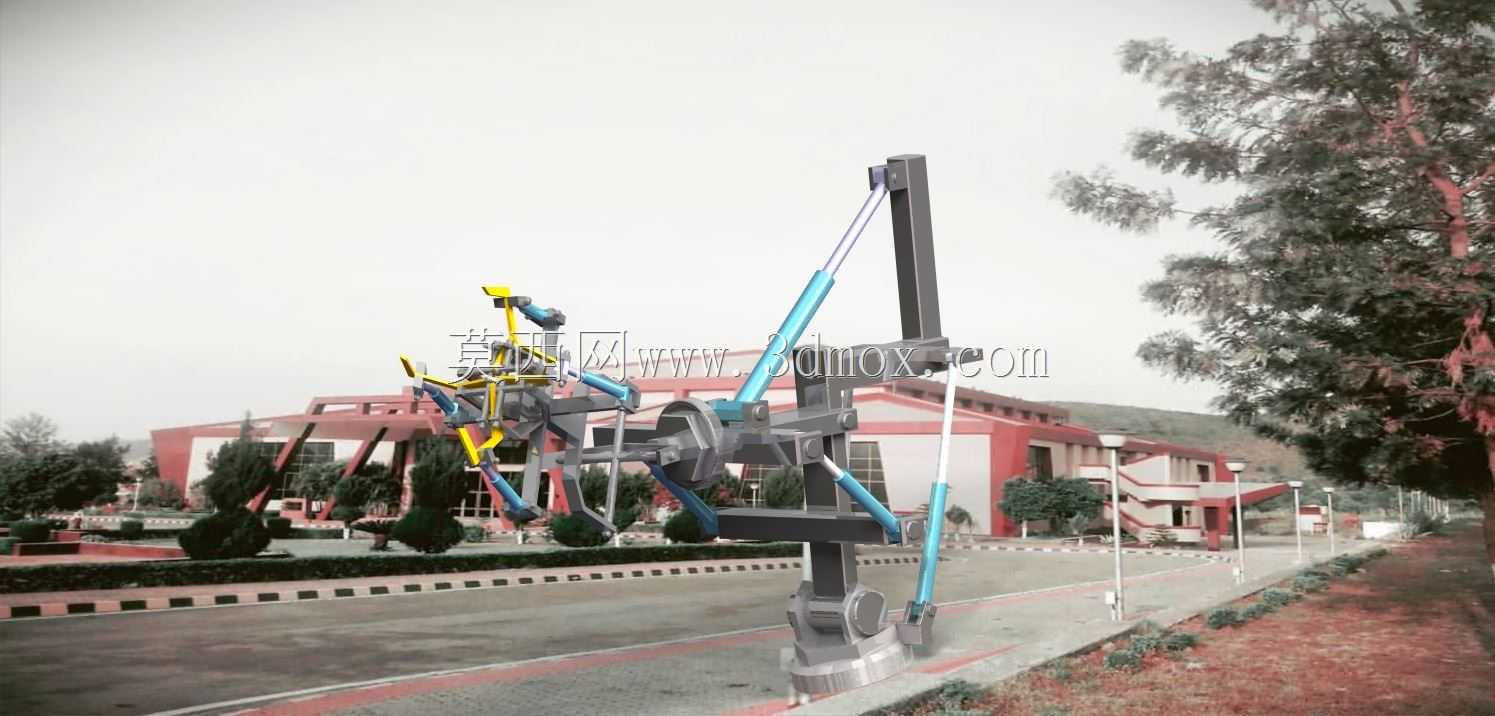

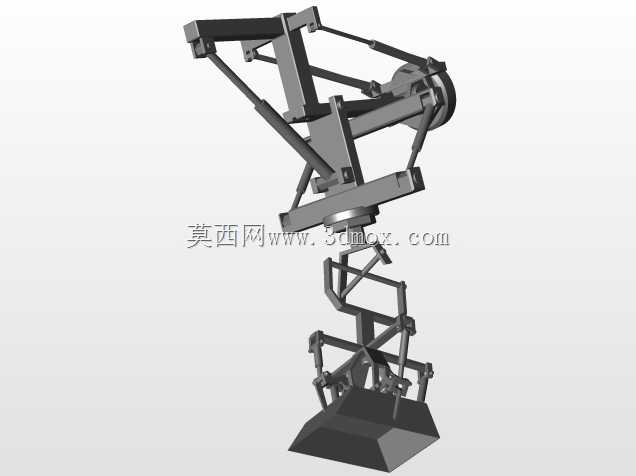

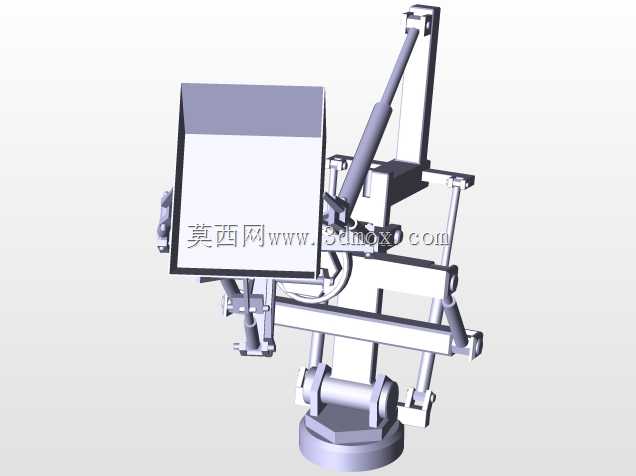

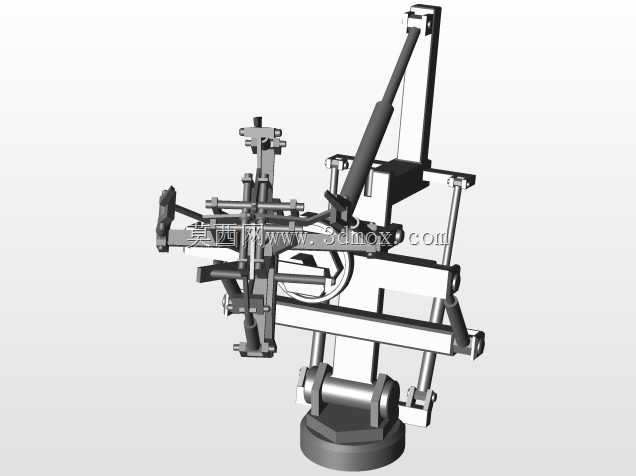

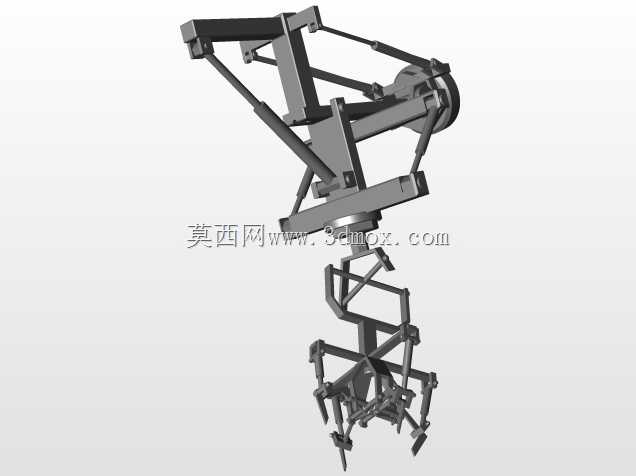

这款多自由度液压驱动料斗搬运机械臂，主要面向散料周转、工位物料转运、建筑垃圾清运、农业散料装卸等场景设计，可适配固定基座安装、移动作业平台搭载两种部署方式，能够替代人工完成重载料斗的举升、翻转、对位、卸料等全流程作业，大幅降低大重量物料搬运过程中的人工劳动强度，规避人工操作重型料斗时的挤压、坠落等安全风险。在实际生产场景中，该机械臂可对接散料输送线末端完成料斗接料后的转运输送，也可搭载在工程作业车辆上完成现场散料的归集与卸料，还能适配工厂车间内的重型工件周转工位，配合末端快换结构实现不同规格料斗、工装夹具的兼容搭载。从功能特性来看，该机械臂采用全液压驱动方案，三个主驱动缸分别负责大臂俯仰、小臂伸展、腕部翻转动作，配合基座回转结构可实现半径六米范围内的全角度作业覆盖，单臂额定承载载荷可达五百公斤，完全满足常规工业散料、建筑渣土、农业物料的料斗搬运需求；末端执行机构采用自适应夹取设计，可适配不同边框宽度的标准料斗，夹取位置设置有防滑缓冲结构，避免料斗在举升翻转过程中出现滑脱、偏移问题，腕部翻转角度可达一百一十度，能够精准完成料斗的卸料对位动作，无需人工辅助调整料斗角度。设计过程中，整体结构采用铰接式多连杆布局，在保证大伸展范围的同时，通过液压缸的排布优化将驱动部件的受力载荷均匀分散到各臂段的主梁结构上，避免局部应力集中导致的结构变形；臂体主梁采用箱型焊接结构，在保证结构强度的同时尽可能降低臂体自身重量，各铰接点位均配置自润滑轴承，减少长期往复动作带来的铰接磨损，延长设备的维护周期；液压管路采用臂体内置排布方式，避免作业过程中管路与外部物料、结构发生剐蹭破损，同时在各驱动缸的进出油口配置液压锁，避免突发油压失压时臂体下坠引发安全事故。安装边界方面，该机械臂的固定基座采用法兰盘连接结构，基座安装直径为八百毫米，需匹配承载能力不低于三吨的安装基础，保证大负载伸展作业时的整体稳定性；臂体完全收拢时的整体高度为两米一，最大伸展长度为六米，腕部末端的最大作业高度为五米，最低作业点位可覆盖基座平面以下一米的深度范围，能够适配高低差工位之间的物料转运需求；液压系统的工作压力设定为十六兆帕，可匹配常规工业液压站、车载液压系统的动力输出参数，无需单独配置特殊规格的动力单元，部署适配性较强。
