威尔伍德型平衡缓冲连接杆结构设计

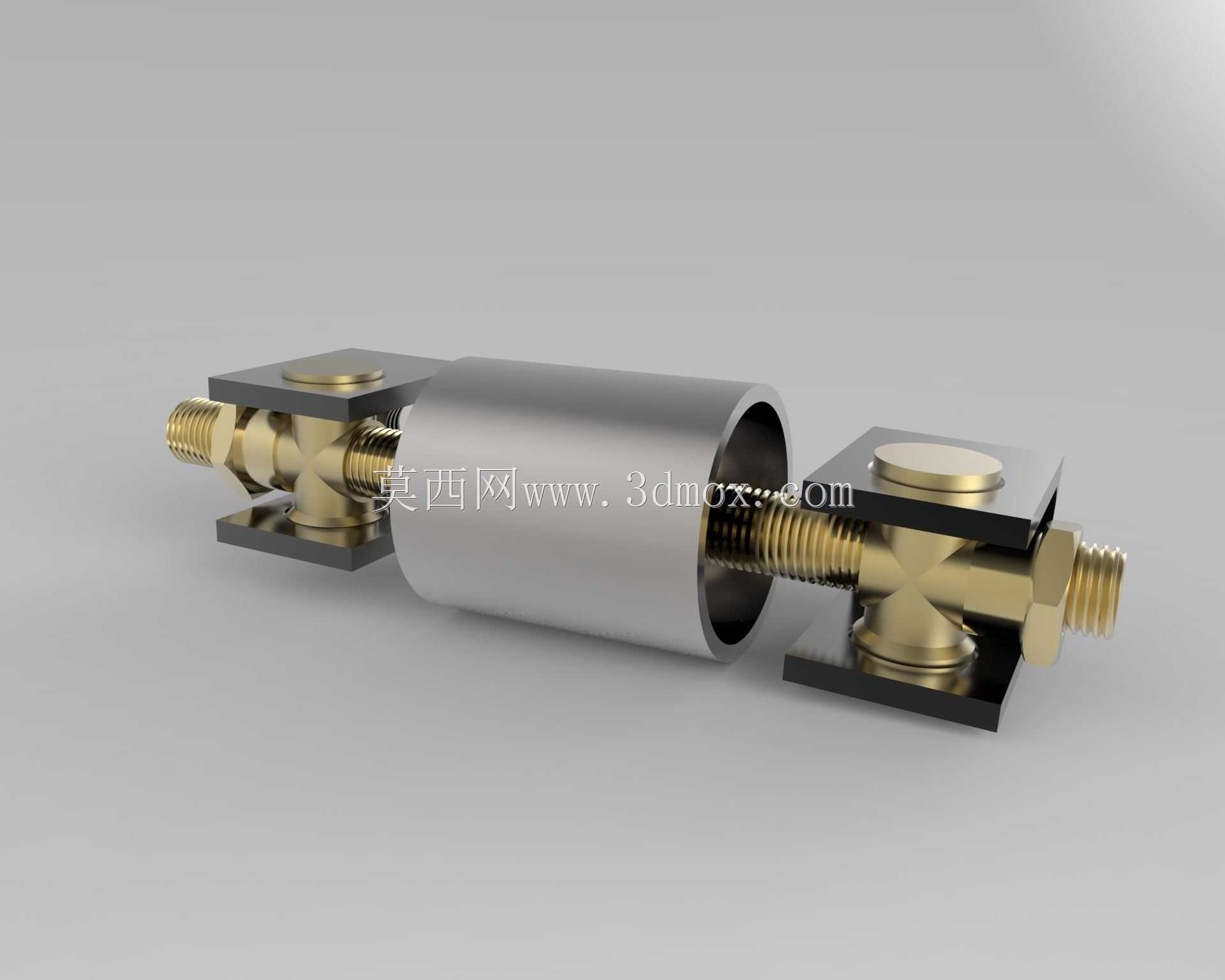

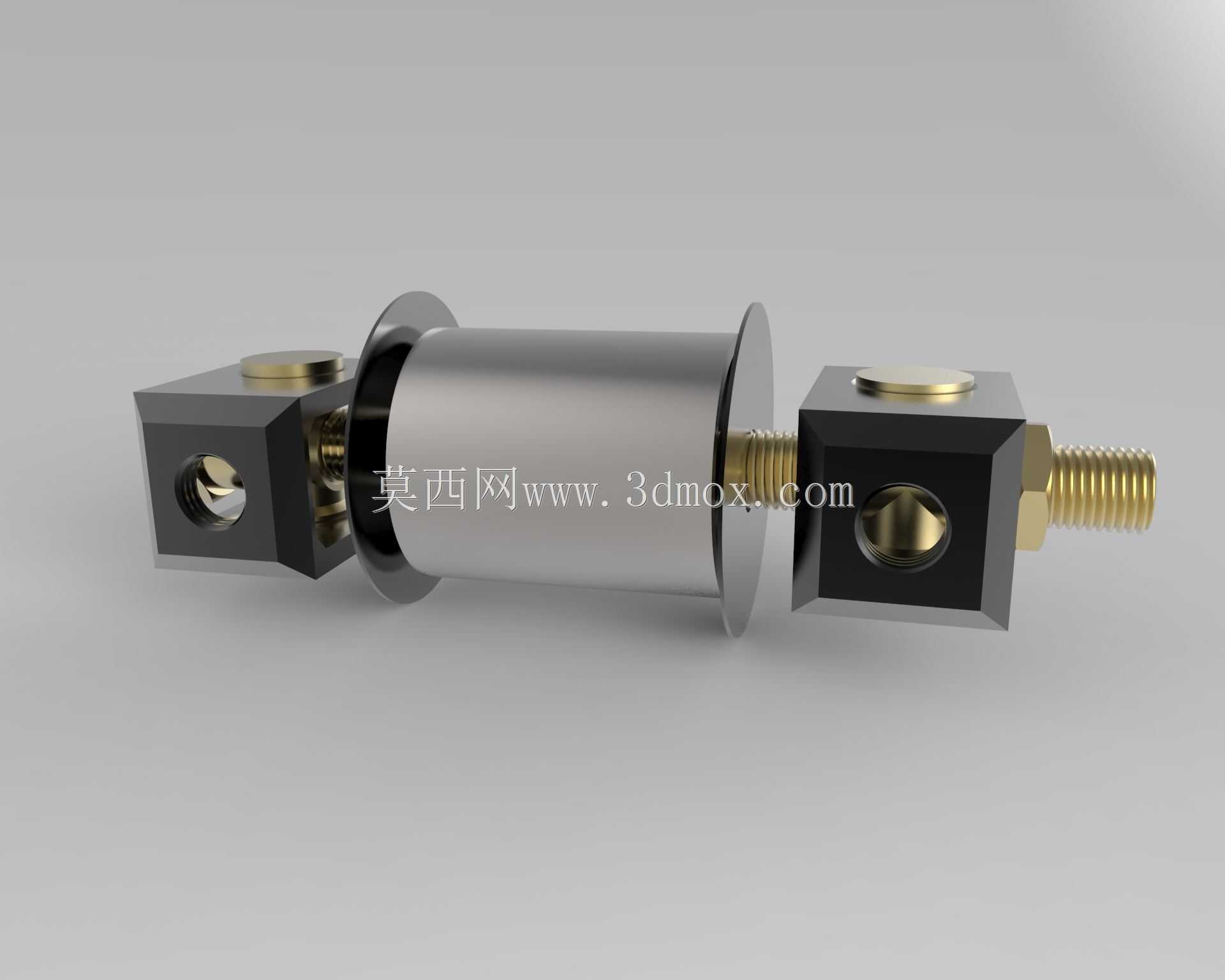

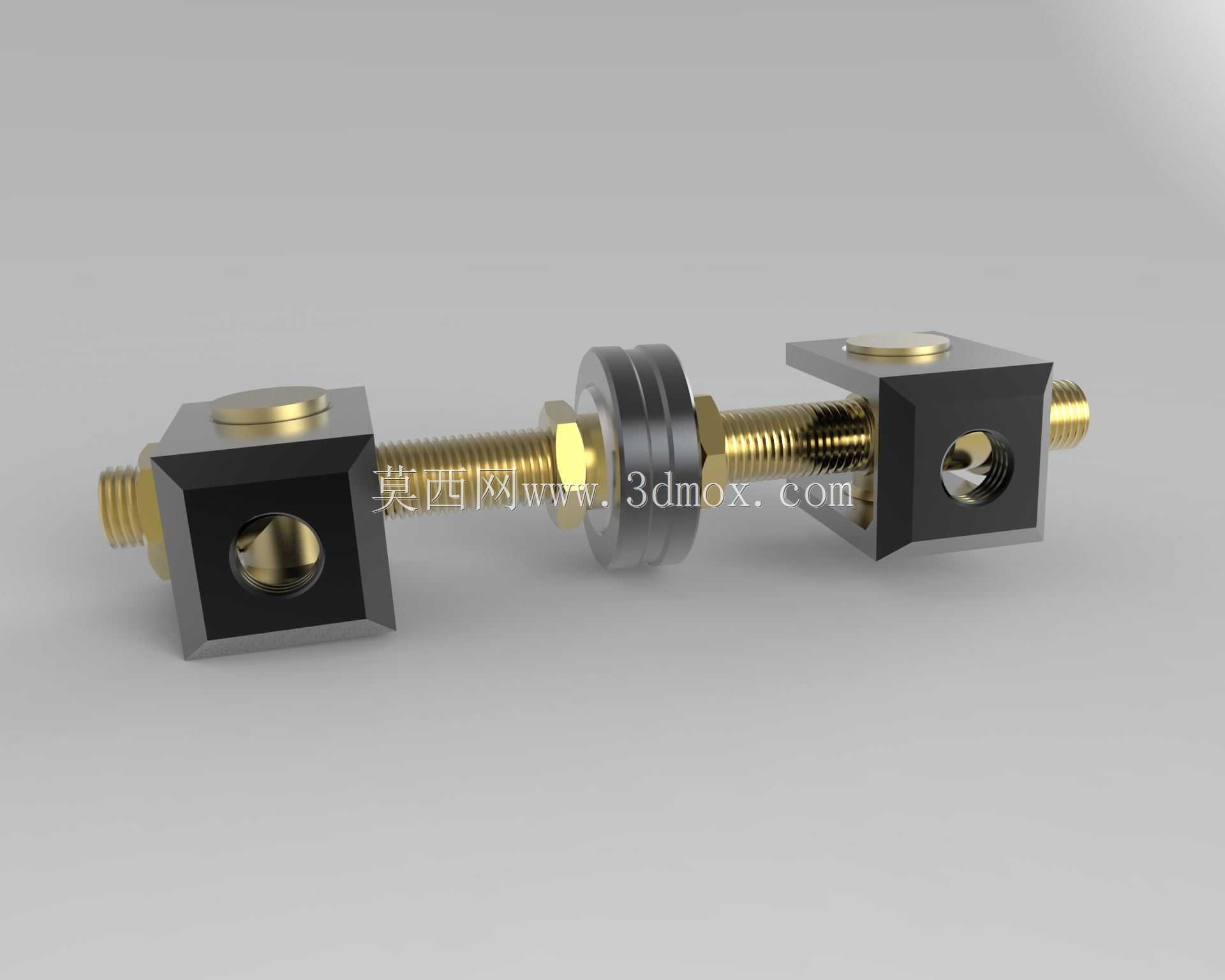

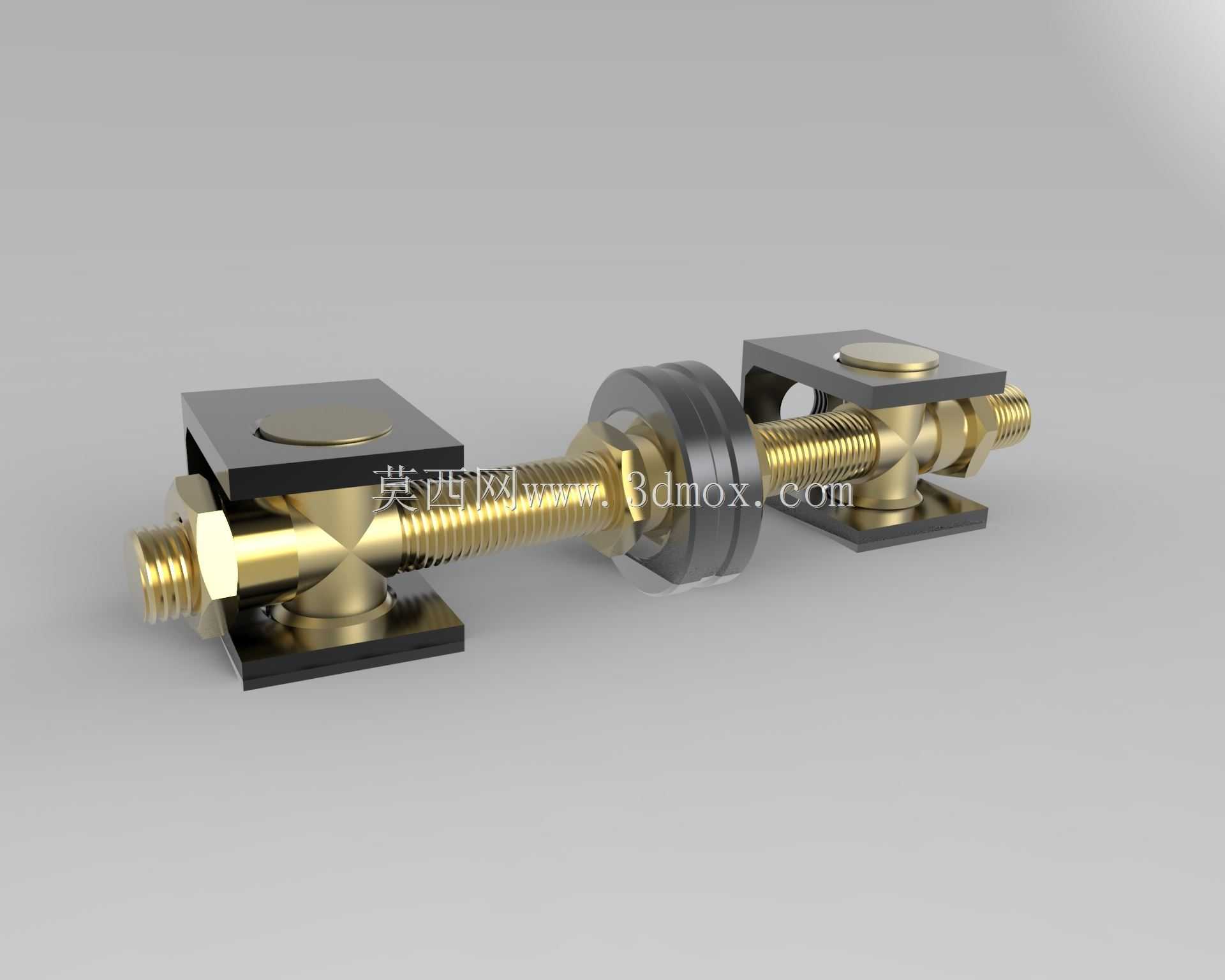

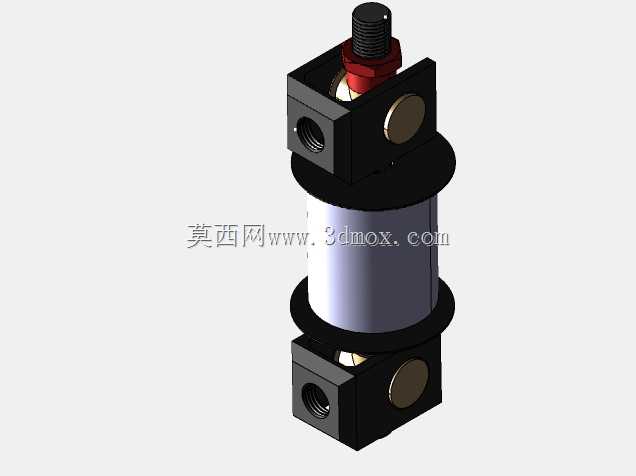

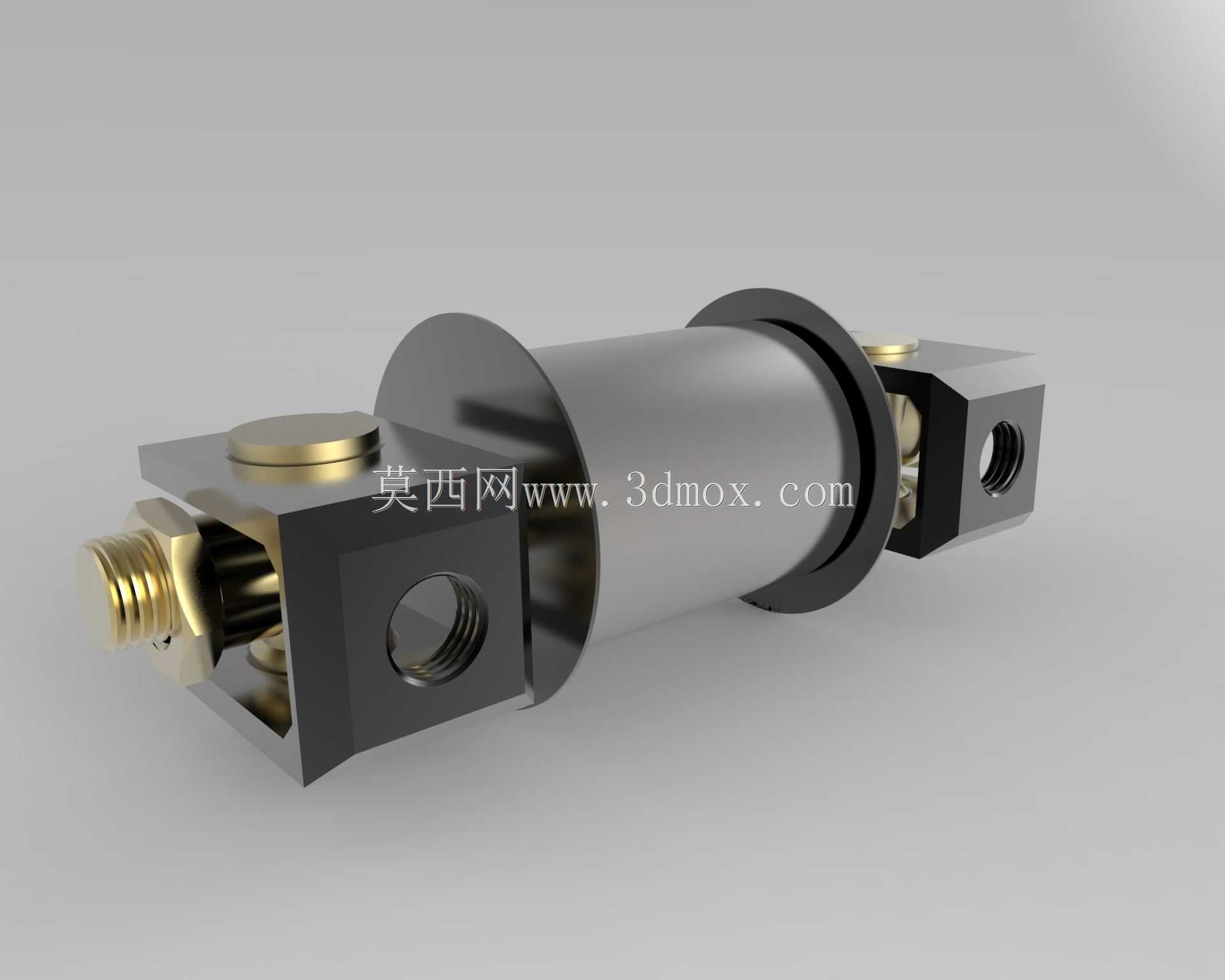

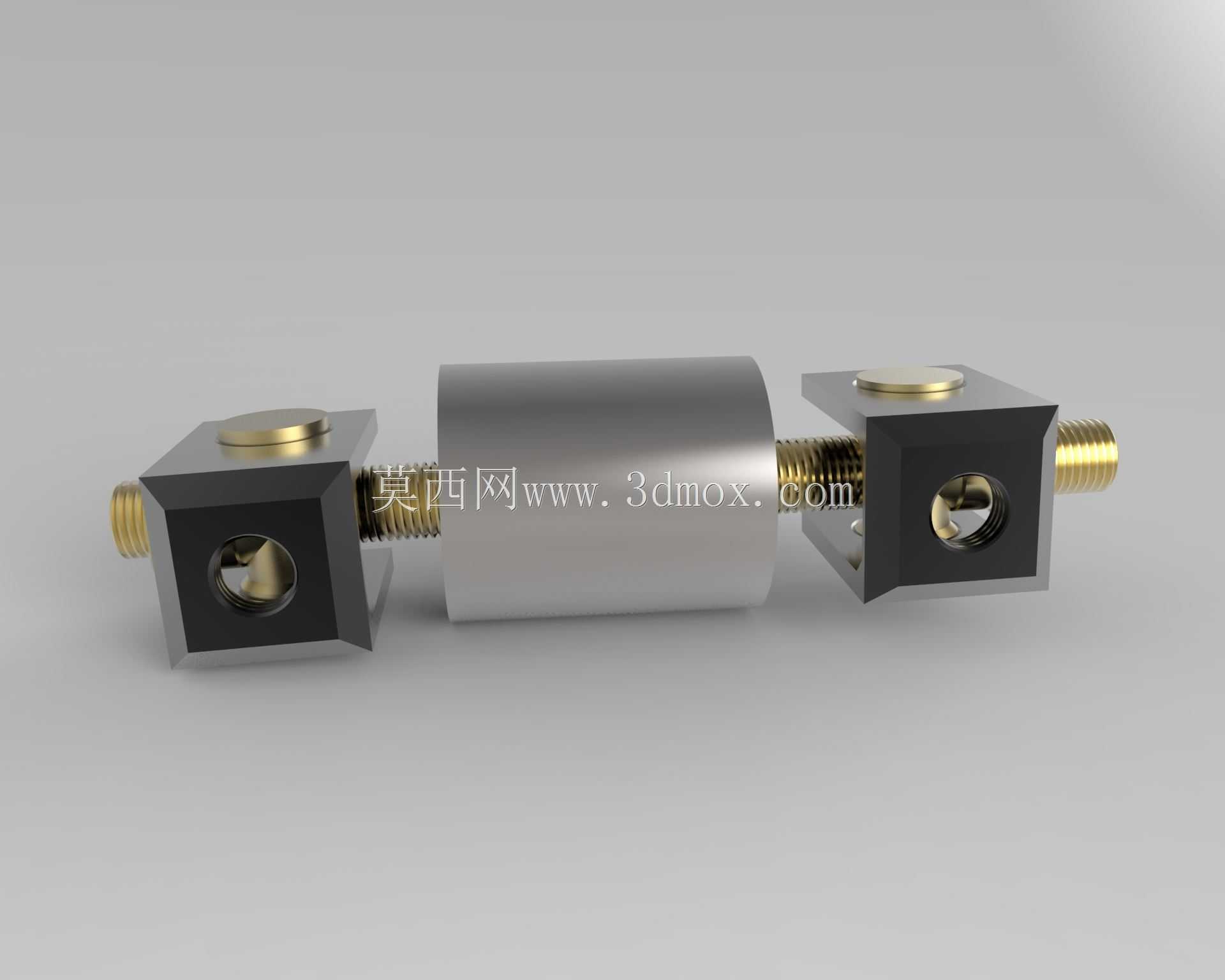

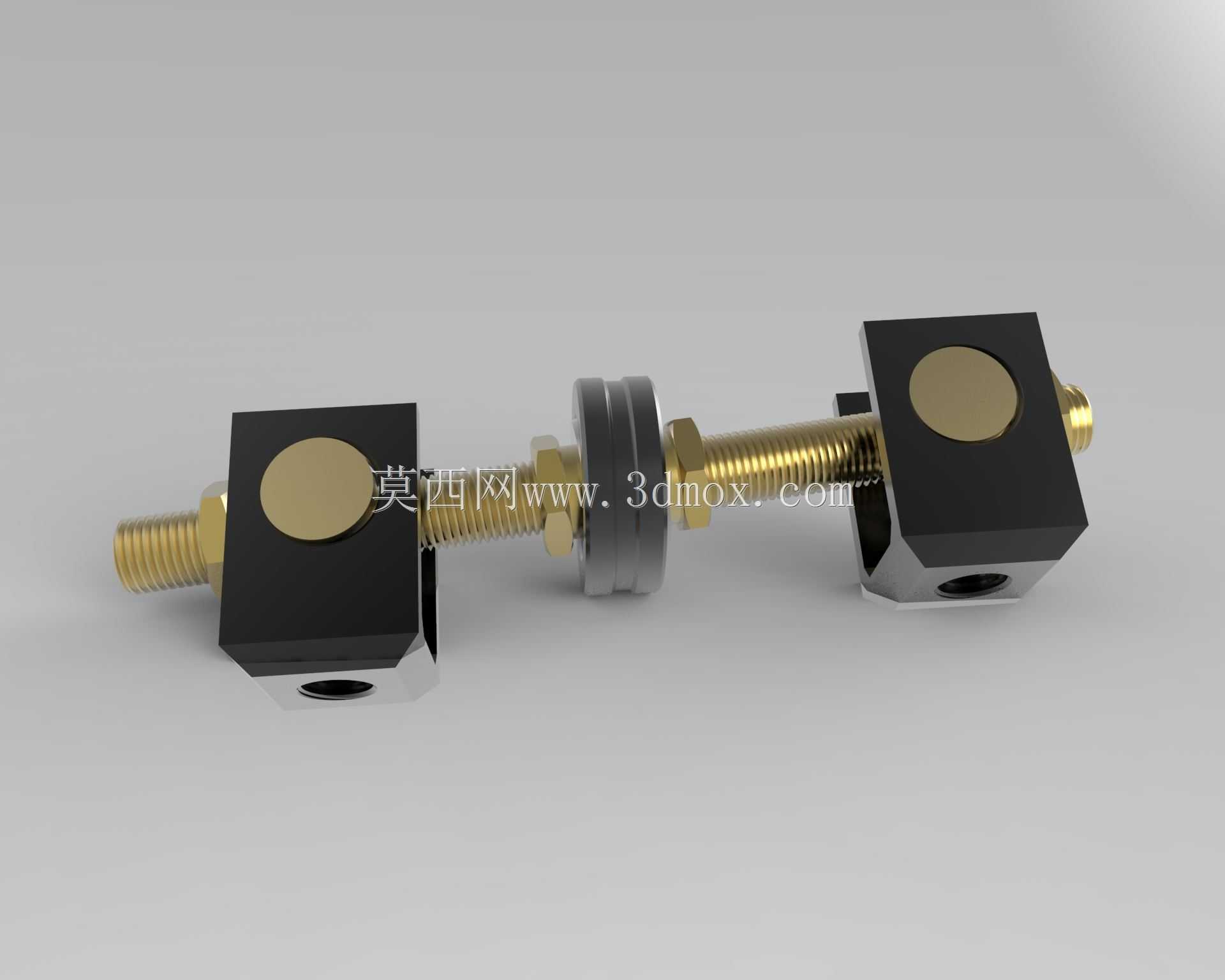

该平衡构件主要应用于需要动态力平衡抵消、震动缓冲隔离的机械传动与运动支撑场景，常见于小型精密传动设备、轻型载具悬架系统、自动化往复运动机构中，核心作用是在构件两端产生相对位移或受力不均时，通过自身结构的形变与力传导特性，将偏载力均匀分散，抵消侧向力矩带来的结构偏转，同时过滤高频震动传递，避免相邻刚性构件因硬接触产生疲劳磨损，提升整套机构运行的平顺性与结构使用寿命。从功能特性来看，该构件采用对称式双端连接布局，两端的方形连接座预留了标准内螺纹安装孔，可通过螺栓快速与相邻构件完成刚性连接，无需额外设计定制转接结构；中间的柱形主体为核心力承载段，外部设置的环形凸台可用于安装缓冲衬套或限位挡圈，实现轴向位移的硬限位，避免过度拉伸或压缩造成结构损坏；端部的锁紧螺母结构可对连接预紧力进行微调，适配不同安装间隙的装配需求，同时防止长期震动下连接松脱。设计过程中优先考虑了受力均匀性，整体采用中心轴对称结构，两端连接座的受力点与中间柱体的中心轴线完全重合，避免偏载力矩产生额外的弯曲应力；连接座与中间柱体的衔接位置做了圆弧过渡处理，消除应力集中点，提升交变载荷下的结构强度；金属接触面之间预留了垫片安装槽，可放置铜质减磨垫片，降低相对转动时的摩擦损耗，同时起到一定的密封作用，阻挡外界粉尘进入活动配合间隙。在安装边界方面，该构件整体为轴向对称布局，安装时需保证两端连接座的安装面与相邻构件的贴合面完全平行，螺纹孔的同轴度误差需控制在合理范围内，避免安装后产生额外的内应力；中间柱体的径向尺寸需预留足够的活动空间，避免运动过程中与周边构件发生刮碰；两端的螺纹连接深度需满足螺纹啮合的强度要求，同时锁紧螺母需预留足够的调节行程，方便后期维护时调整预紧力。外形尺寸上采用紧凑化设计，在满足承载强度要求的前提下尽可能缩小径向与轴向尺寸，适配狭小安装空间的使用需求，整体结构无复杂异形曲面，加工工艺性良好，可通过常规车削、铣削工艺完成加工，制造成本可控，适合批量配套使用。
