AR-15枪械配套数控加工上下夹具结构

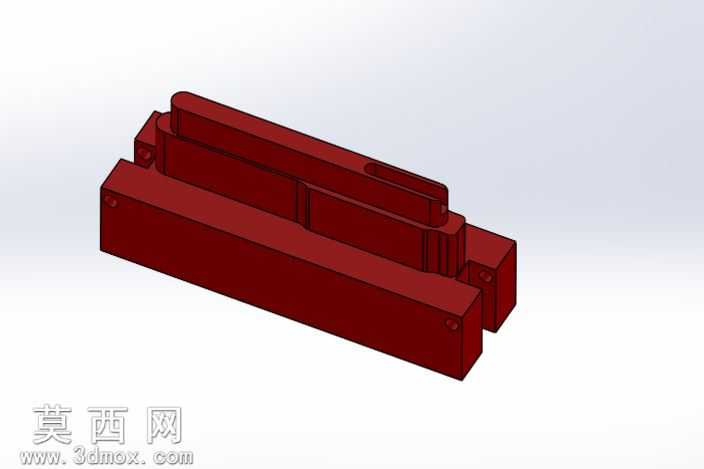

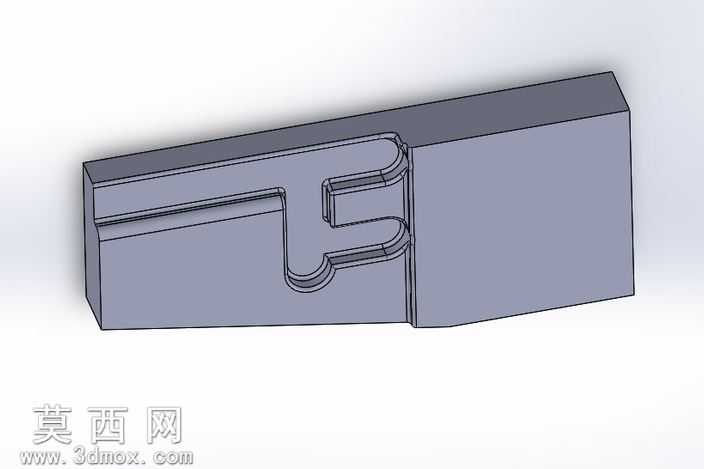

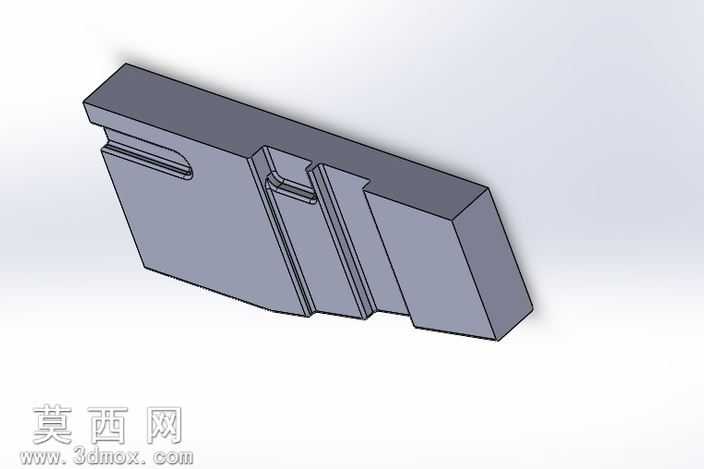

本套夹具为适配AR-15枪械零部件数控加工工序设计的上下配合定位工装，整体采用三维参数化建模方式完成全结构搭建，建模过程中严格遵循数控加工工装的定位基准重合原则，将上下夹具体的配合面、定位槽、装夹孔位的尺寸公差控制在微米级精度区间，确保装夹过程中工件不会出现位移、偏斜问题。模型渲染阶段采用哑光金属红材质模拟实际工装的淬硬钢表面质感，通过环境光遮蔽效果清晰呈现夹具体上的加强筋结构、定位凸台、锁紧孔位的细节特征，所有棱边的倒角、圆角过渡都按照实际加工工艺要求做了还原，没有出现尖锐直角、破面、重叠面等建模缺陷。从结构设计来看，整套夹具分为上夹体与下夹体两个核心部分，下夹体作为主要承载基座，开设了与AR-15待加工部件轮廓完全匹配的仿形定位槽，槽体侧壁预留了0.02mm的装夹间隙，既方便工件快速上下料，又能限制工件在X、Y轴方向的全部自由度；上夹体为压合式结构，对应下夹体的定位位置设置了匹配的压合凸台，凸台表面做了防滑纹理处理，避免压紧过程中工件表面出现压痕或打滑。上下夹体的两端都设计了同轴的锁紧安装孔，可配合螺栓锁紧结构实现快速装夹与拆卸，夹具体侧面还预留了数控加工的避空位，确保加工过程中刀具不会与夹具体发生碰撞。设计思路上，这套夹具充分考虑了AR-15零部件批量数控加工的效率需求，摒弃了传统通用夹具多次找正的繁琐流程，一次装夹即可完成工件多个面的加工工序，有效降低了重复定位带来的精度误差；夹具体的整体结构采用对称式设计，不仅提升了工装自身的结构刚性，减少加工过程中的振颤问题，也方便后续的磨损修复与配件更换。建模过程中对所有配合面都做了干涉检查，确保上下夹体合模时不会出现卡滞、错位问题，所有孔位的位置度都与实际加工的坐标参数完全对应，可直接导出工程图用于生产制造，也可导入数控编程软件直接生成加工刀路，大幅缩短了工装从设计到落地的周期。
