切线法蜗轮滚削加工铣头结构设计

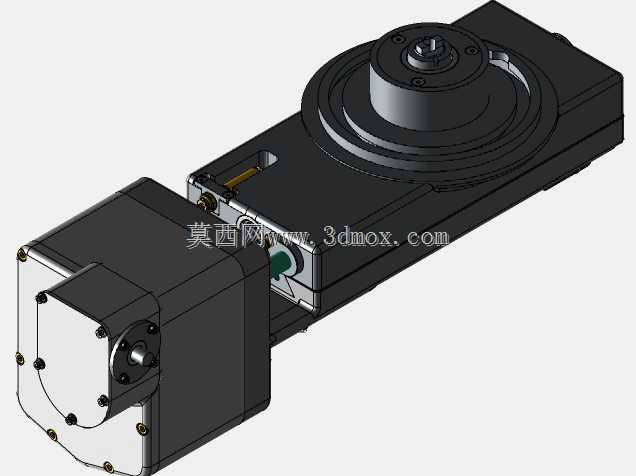

该蜗轮滚削头是专用于蜗轮齿形加工的专用切削执行部件，主要配套安装在滚齿机、专用铣床或定制化蜗轮加工专机上，适配中小模数蜗轮的批量滚切加工场景，在减速机、阀门驱动机构、精密传动组件、机床进给系统等需要高精度蜗轮蜗杆传动副的制造领域应用广泛，可替代传统成套滚齿工装的复杂装调流程，降低小批量蜗轮加工的工装准备成本。

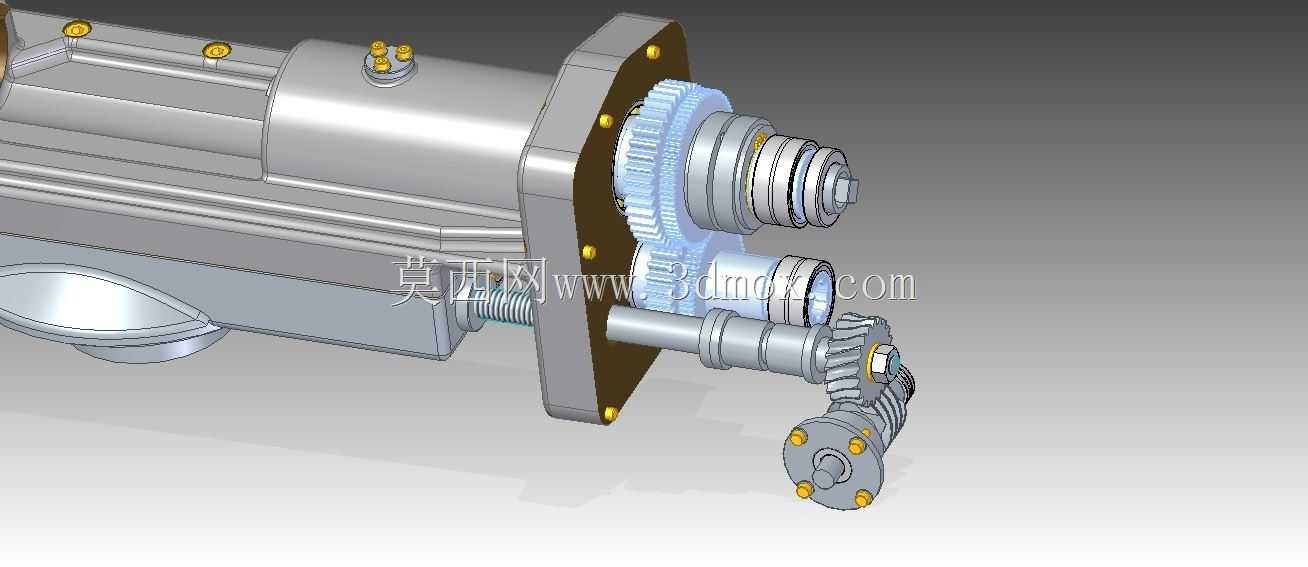

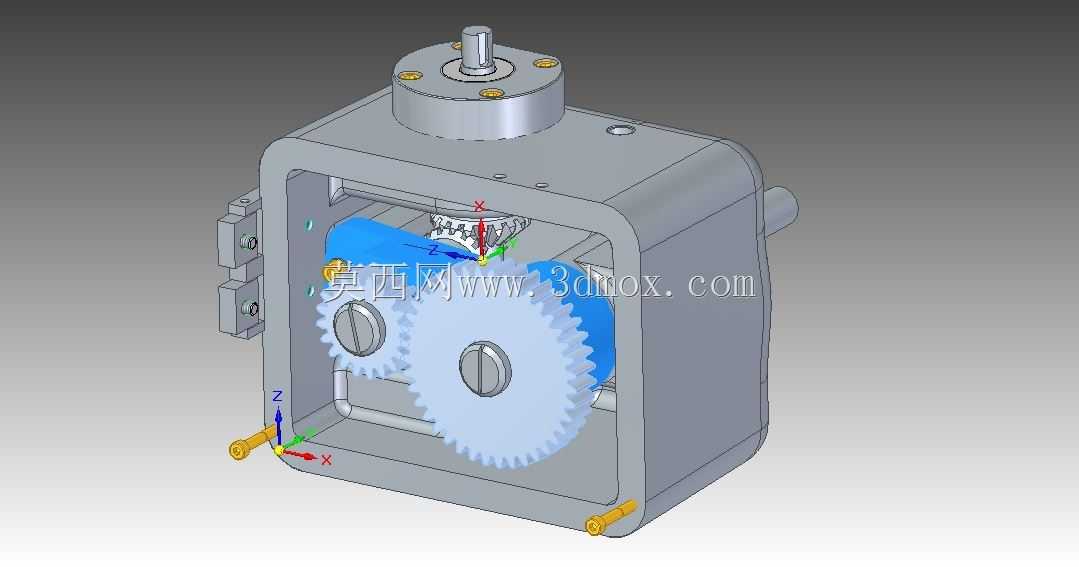

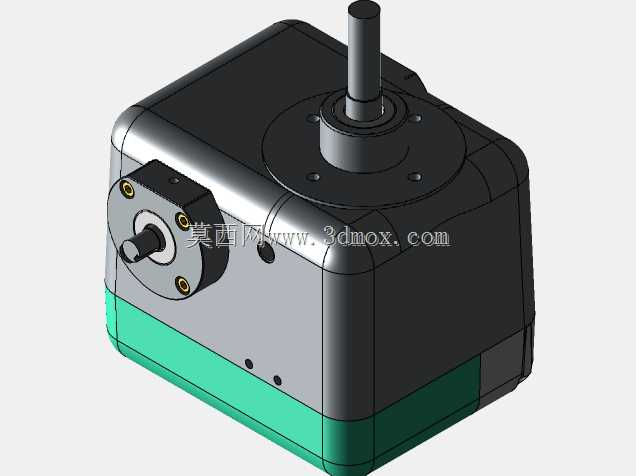

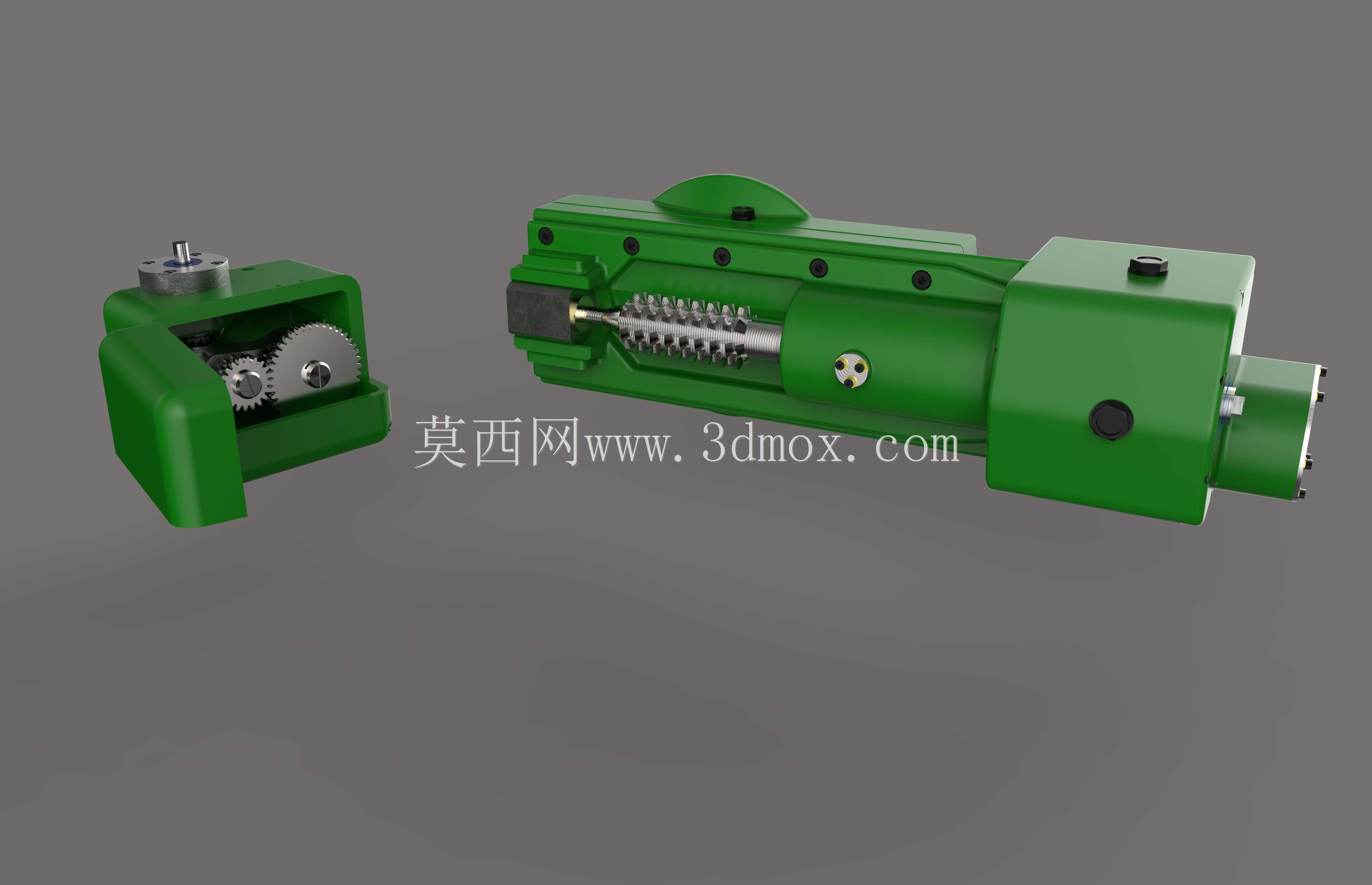

该滚削头采用切线法进刀的加工逻辑设计，工作时滚刀沿蜗轮齿坯的切线方向完成进给切削，相比径向进刀的滚削方式，能有效降低切削过程中的径向抗力，减少齿坯装夹变形，同时让滚刀刀齿的切削负荷分布更均匀，既可以提升蜗轮齿面的加工光洁度，也能延长滚刀的单次刃磨使用寿命。整套部件分为传动接驳端与滚削执行端两个核心模块，传动接驳端可与机床主轴输出端对接，将机床的旋转动力通过内部齿轮组传递至滚刀安装轴，内部传动齿轮采用消隙结构设计，可抵消传动回程间隙对齿形加工精度的影响，保证滚刀转速与齿坯转速的同步匹配精度。滚削执行端集成了滚刀装夹、轴向位置微调、切削冷却通道预留结构，滚刀安装位支持适配对应模数的标准蜗轮滚刀，操作人员可根据加工蜗轮的模数、齿宽参数快速更换适配滚刀，轴向微调结构可精准调整滚刀与齿坯的啮合位置，保证滚刀切削刃完整覆盖蜗轮全齿宽范围。

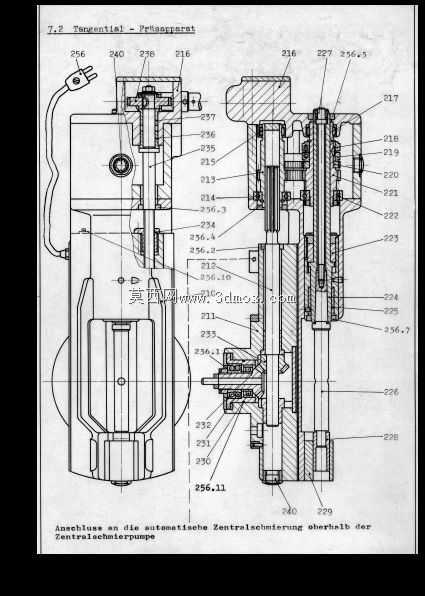

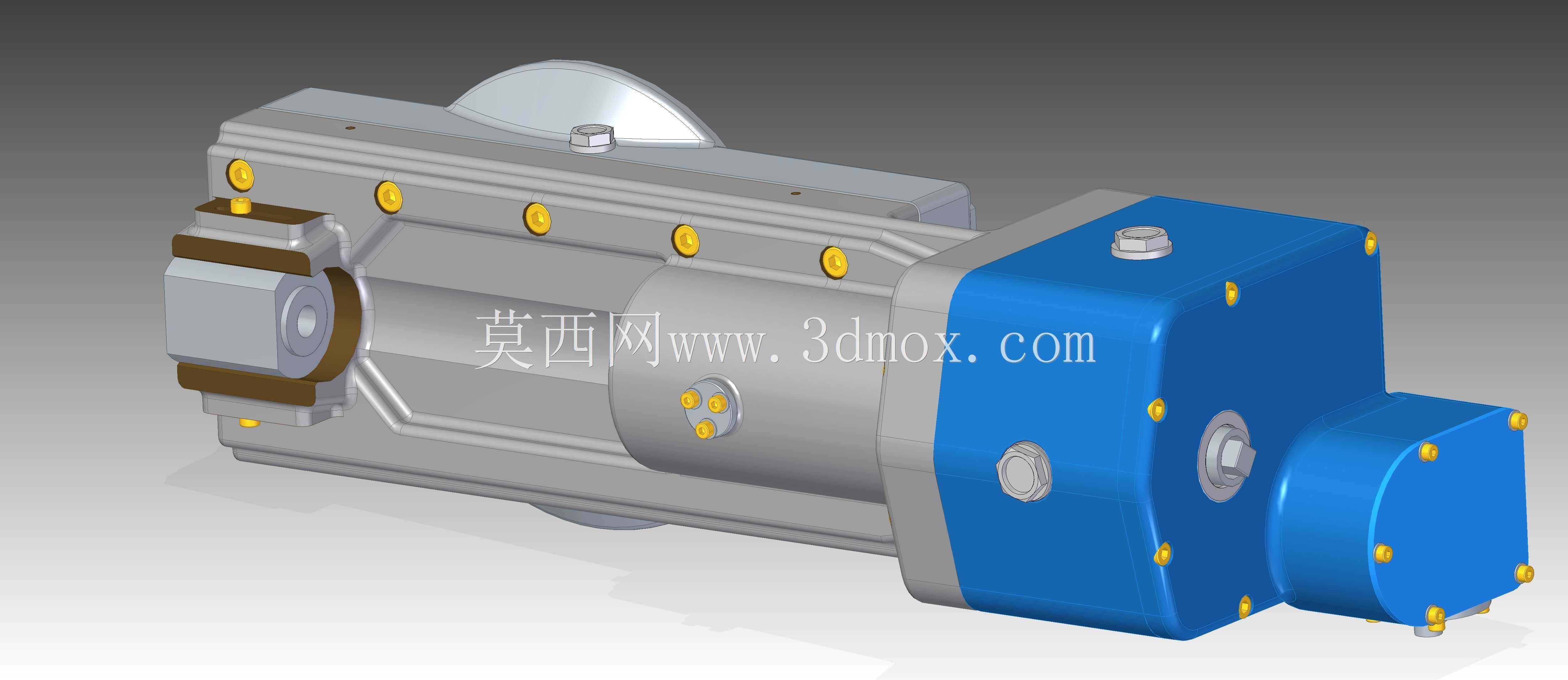

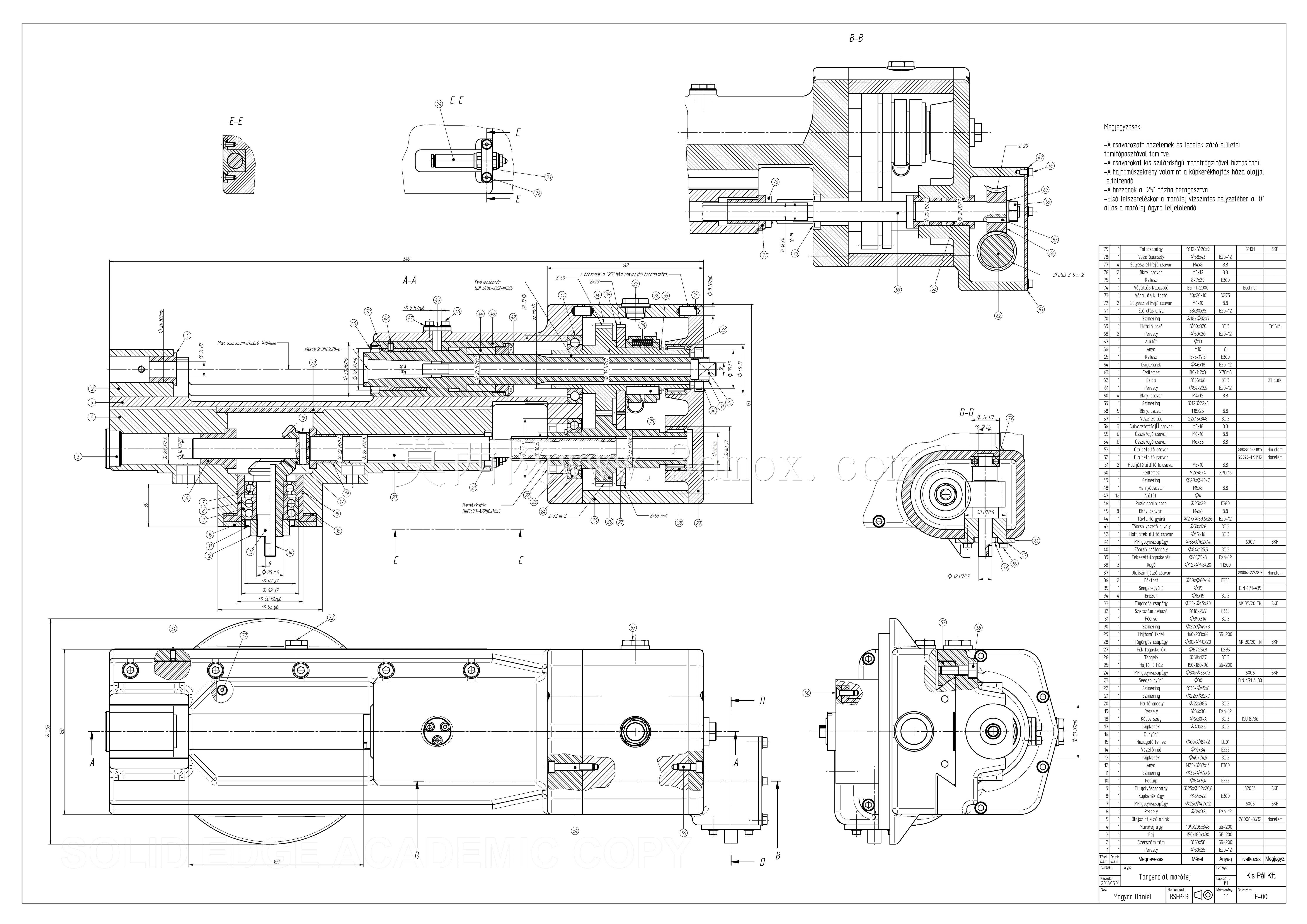

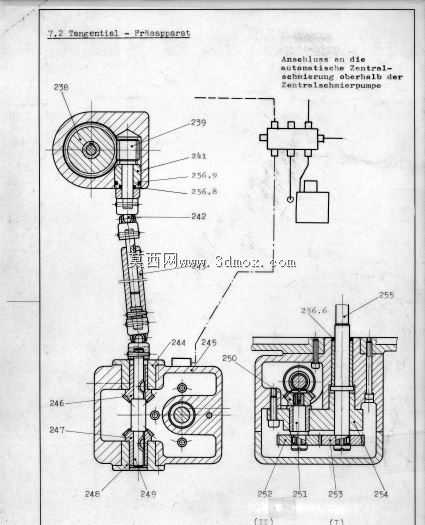

从外形与安装边界来看，该滚削头整体采用方正的箱式壳体结构，主体外壳为一体式铸造加工而成，壳体外部预留了标准的机床安装定位面与紧固螺栓孔，可直接固定在机床的滑台或动力输出架上，无需额外设计转接安装板；整体横向长度适配常规中小型滚齿机的滑台行程范围，竖直方向高度不会与齿坯装夹工装、机床防护结构产生运动干涉，壳体侧面设置了润滑注油孔与日常维护操作位，日常保养时无需完全拆解壳体即可完成内部齿轮润滑、间隙调整等操作。设计过程中参考了成熟蜗轮滚削头的结构逻辑，针对逆向还原的参考结构优化了内部传动路径，缩短了动力传递链长度，减少了动力传递过程中的损耗，同时强化了滚刀安装轴的支撑刚度，可承受大进给量切削时的切削冲击力，避免滚削过程中出现振刀、让刀问题，保证加工出的蜗轮齿形精度、齿距累积误差满足通用精密传动副的装配使用要求。
