小型载人气垫船整机结构三维设计

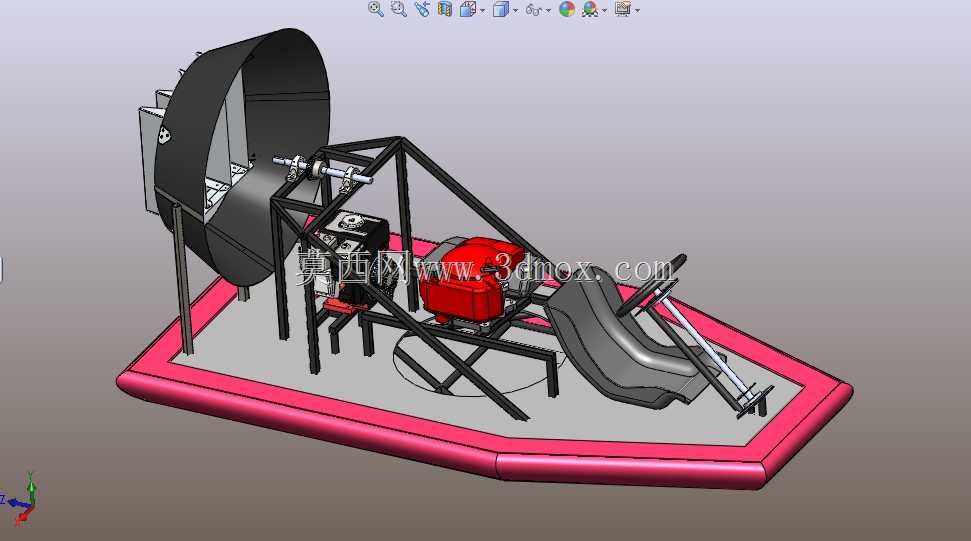

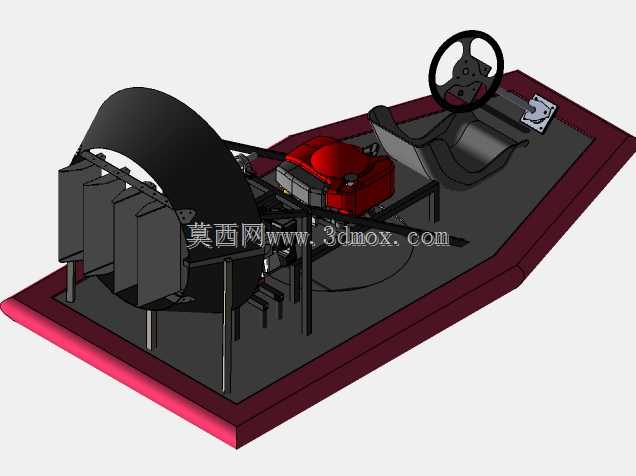

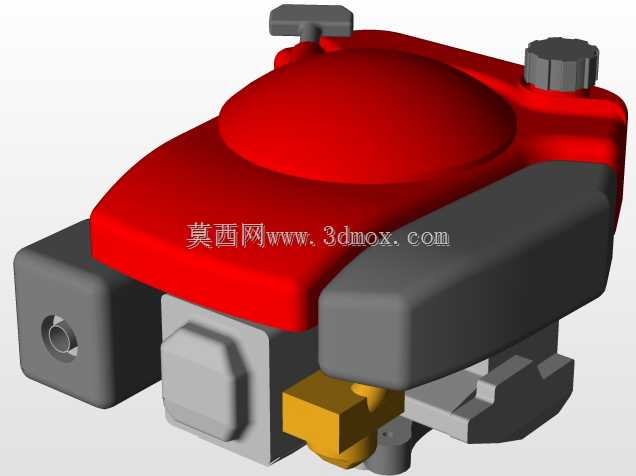

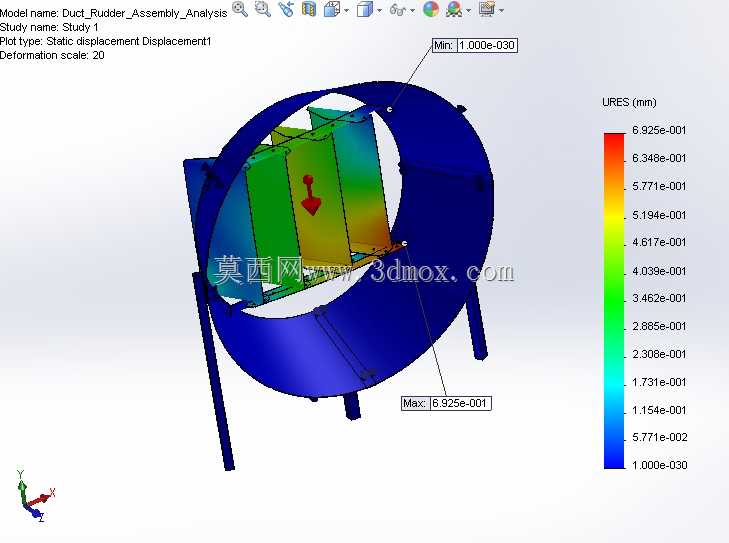

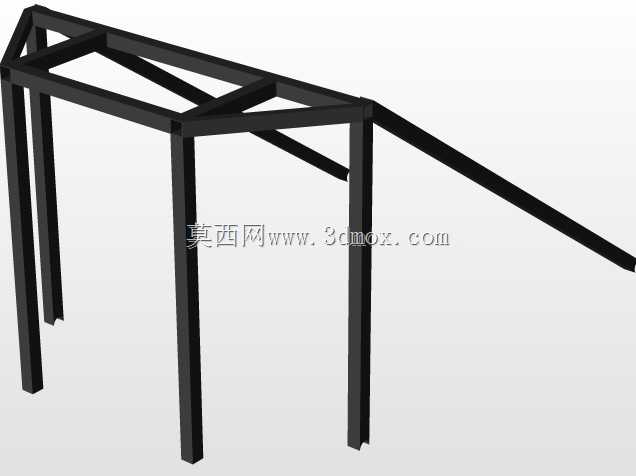

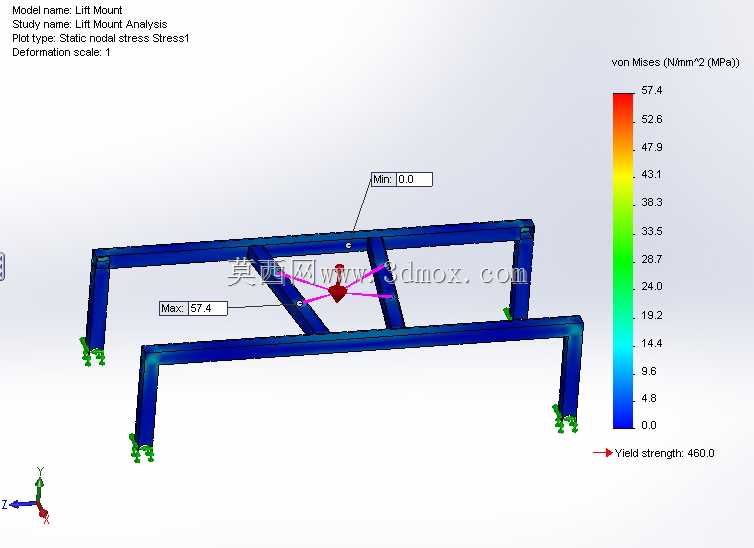

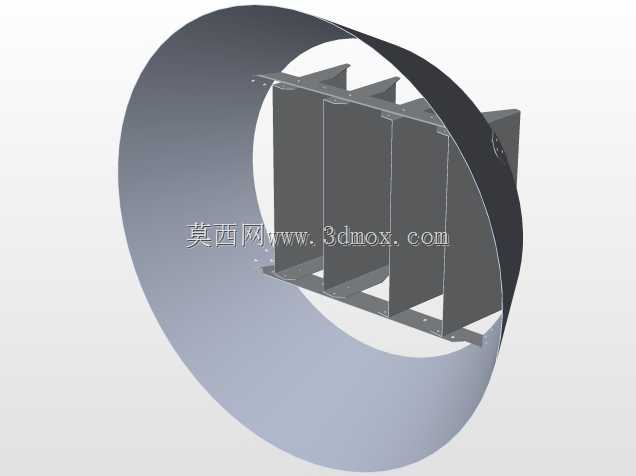

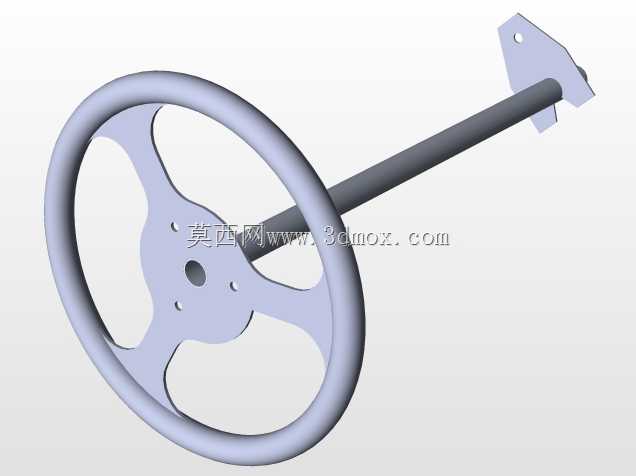

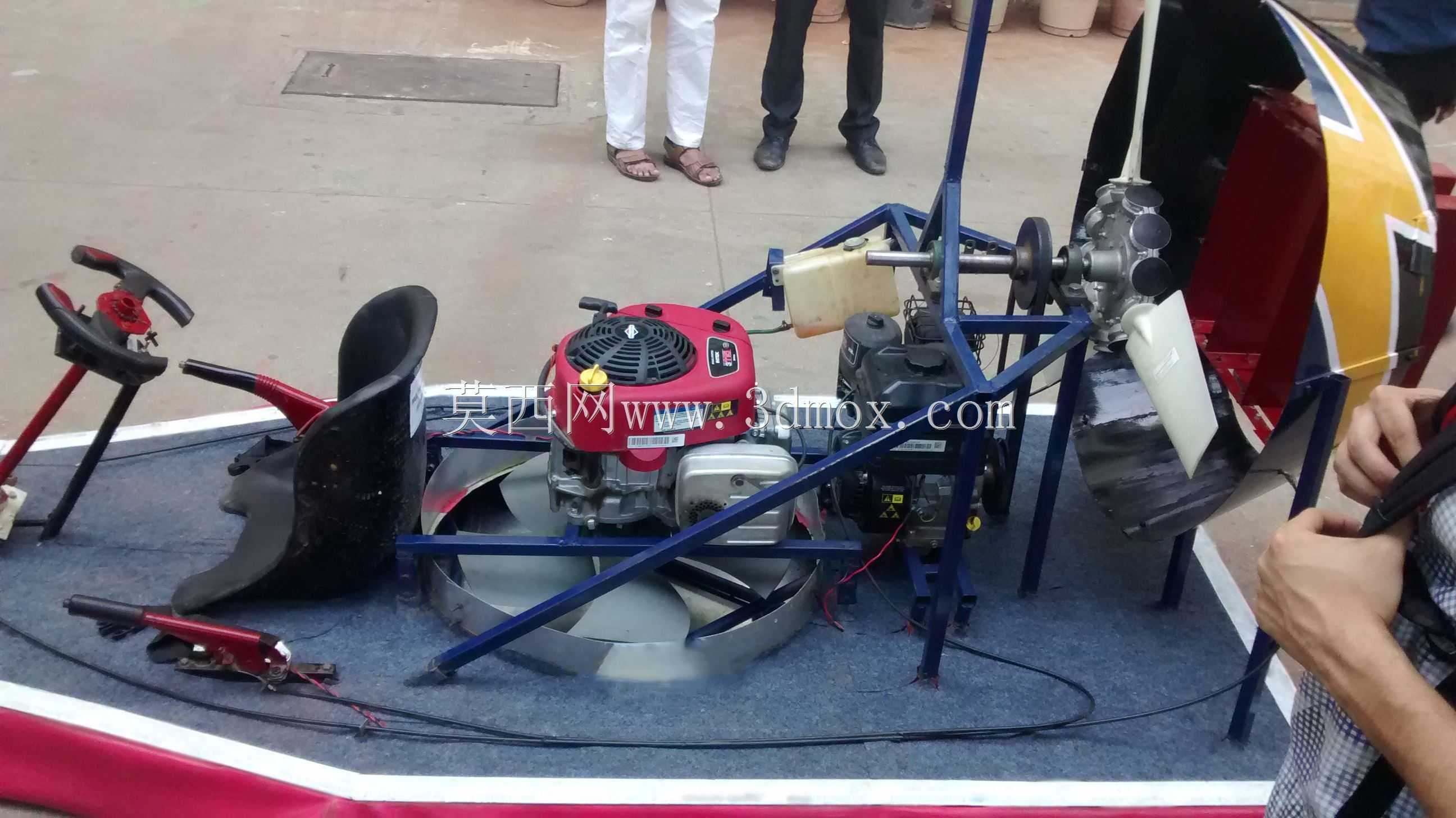

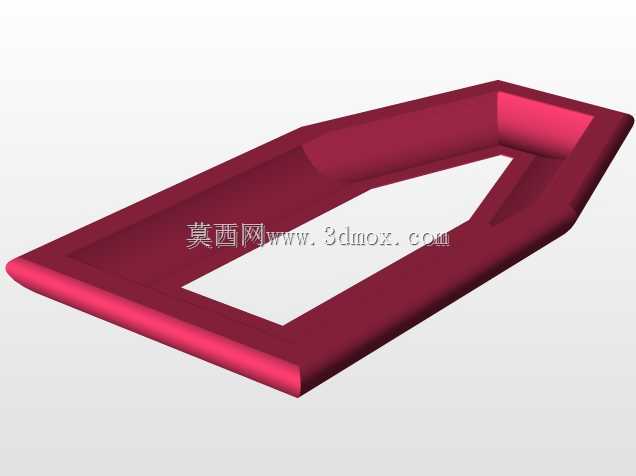

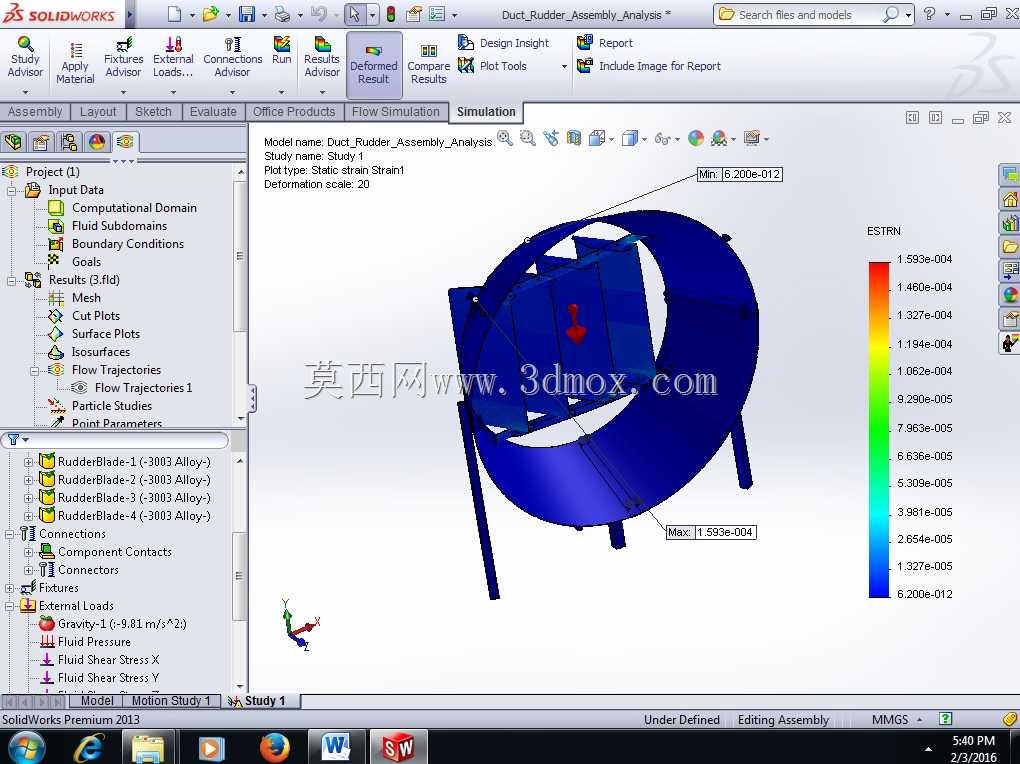

这款小型载人气垫船的三维结构设计，面向滩涂通行、浅区作业、冰面短途通勤等特殊场景需求，解决常规轮式、履带式载具在松软泥泞、浅水冰面、沼泽滩涂等低承载地表易下陷、通行受阻的痛点，可适配民用休闲体验、近岸浅滩巡检、湿地科考作业等多类使用场景，能够在硬质路面、泥泞滩涂、浅水水面、薄冰面等多种地表实现无阻碍通行，无需依赖专用码头或硬化道路即可完成起降与行驶。从实际用途出发，该载具采用单座布局，预留了小型作业工具的搭载空间，既可以满足单人短途通行的需求，也可搭载轻量作业设备完成浅区巡检、湿地采样等轻量化作业任务，相比常规船舶吃水要求低、相比陆地载具地形适配性强，能够覆盖常规载具无法抵达的特殊通行区域。在功能特性设计上，整套结构分为浮升气垫系统、推进系统、转向操控系统、承载框架四个核心模块：浮升系统采用底部环形柔性围裙结构，配合大流量离心风轮持续向船底腔体鼓入高压空气，在船底与地表之间形成厚度均匀的高压气垫层，将整船抬升脱离地表，大幅降低行驶过程中的摩擦阻力，仅需较小的推进动力即可实现较高的行驶速度；推进系统采用燃油动力单元直连导管螺旋桨的布局，省去复杂的传动换向结构，动力传递路径短、损耗低，能够持续输出稳定的向前推力，同时动力单元的输出轴同步为底部浮升风轮提供动力，无需额外配置独立的浮升动力源，有效降低整船的自重与结构复杂度；转向操控系统采用手控操纵杆联动后部导流舵面的结构，通过改变螺旋桨吹出气流的方向实现整船的转向控制，操控逻辑简单直接，操作人员经过短时间熟悉即可掌握操控方法，同时操纵杆集成了油门控制结构，单手即可完成速度调节与转向操作，降低了操作门槛。设计过程中优先考虑了结构的可靠性与维护便捷性，承载框架采用标准圆形钢管拼接而成的桁架结构，在保证整体结构强度、能够承受动力单元振动与行驶冲击的前提下，尽可能降低框架自重，所有管材连接节点均采用受力均匀的焊接或螺栓紧固结构，避免应力集中导致的框架断裂问题；动力单元采用卧式安装布局固定在框架中部的承重位，整船重心落在气垫承压区域的几何中心，保证行驶过程中船底气垫层的压力分布均匀，避免出现单侧倾斜、围裙漏气的问题；座椅安装位置靠近操纵机构，操作人员乘坐时的重心与整船重心重合，进一步提升行驶过程中的稳定性。在安装边界与尺寸设计上，整船的外形尺寸控制在小型拖挂车可承载的范围内，宽度不超过常规家用车辆的限宽要求，长度满足小型皮卡货箱的装载尺寸，无需专用运输车辆即可完成跨区域转运；底部围裙的安装高度预留了足够的形变余量，在经过不平整地表时围裙可随地表形态发生柔性形变，避免出现刚性剐蹭破损，同时保证气垫层的密封效果；所有外露的传动部件、旋转部件均设置了防护框架，避免行驶过程中杂物卷入旋转结构造成故障，也防止操作人员误触运动部件发生危险；燃油箱的安装位置远离高温排气部件与电气线路，同时预留了方便加油的操作空间，日常使用时无需拆解外围结构即可完成燃油补充、机油检查等常规维护操作。
