立式斯特林动力装置结构设计

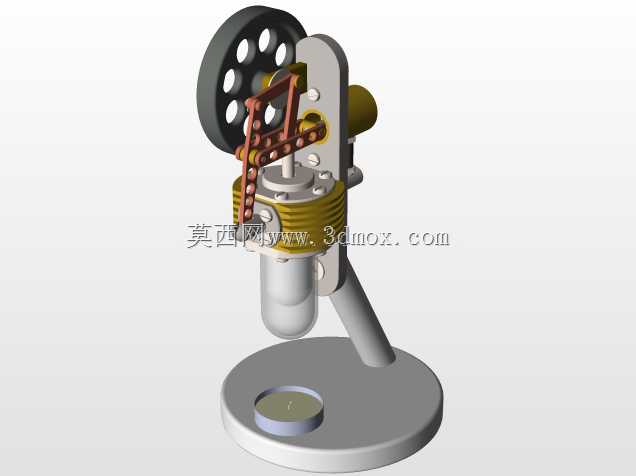

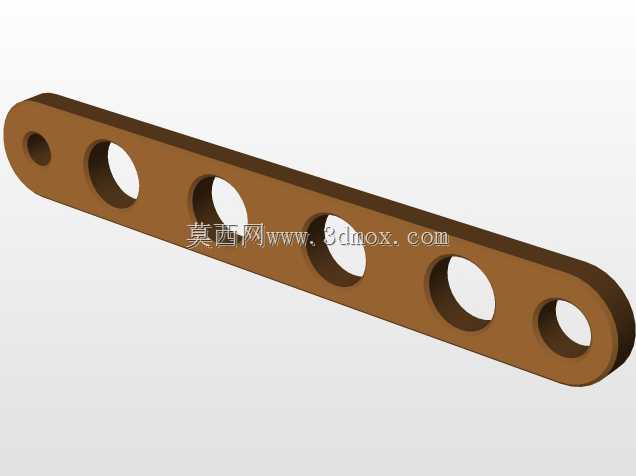

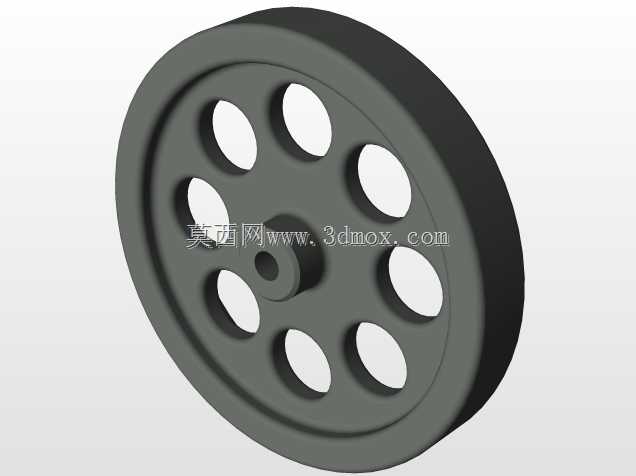

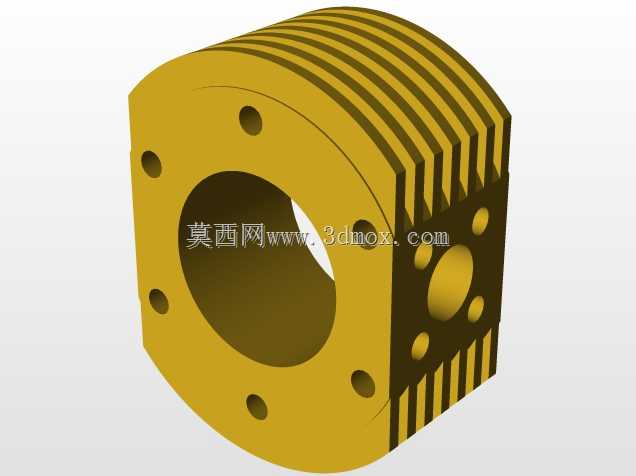

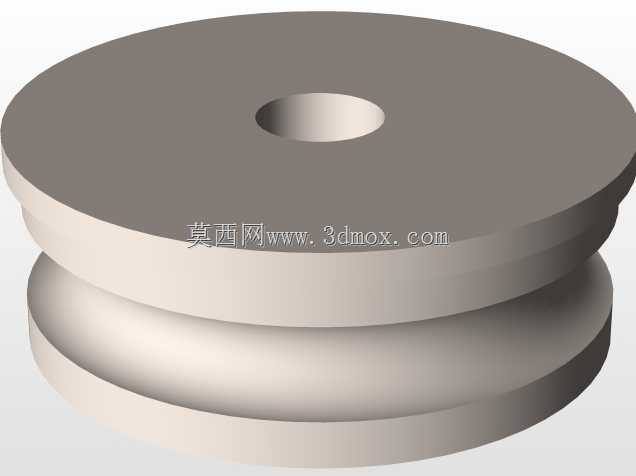

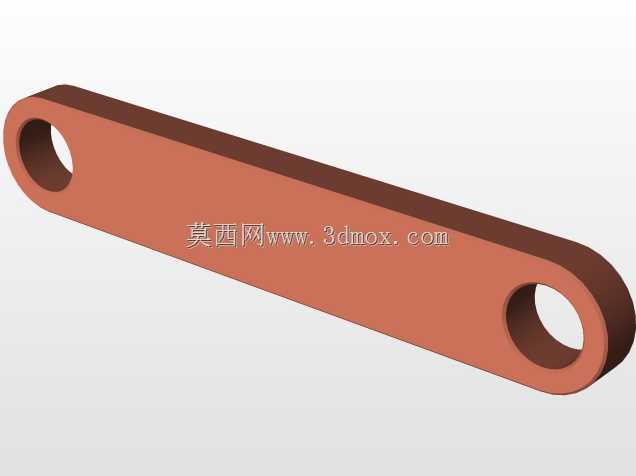

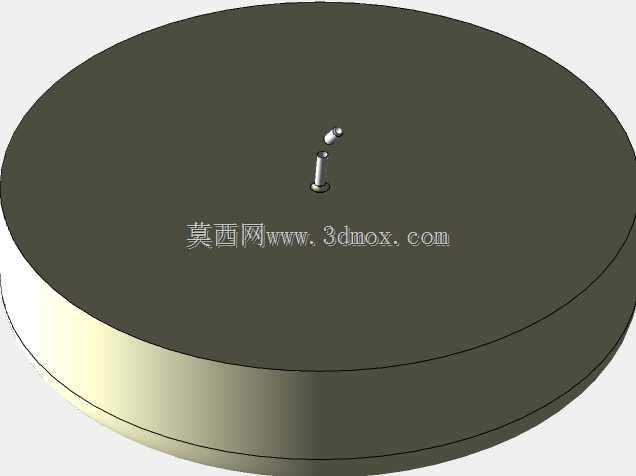

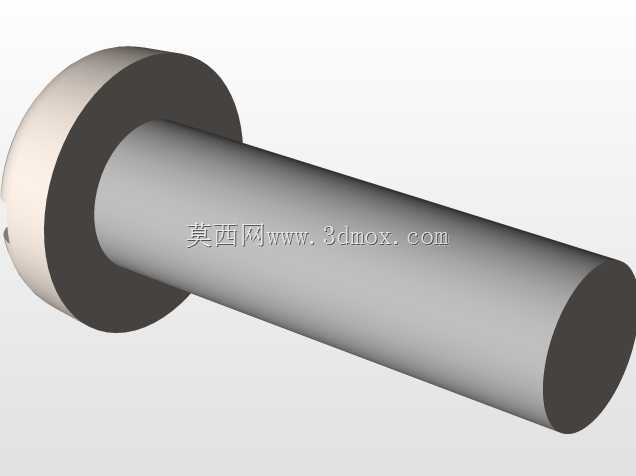

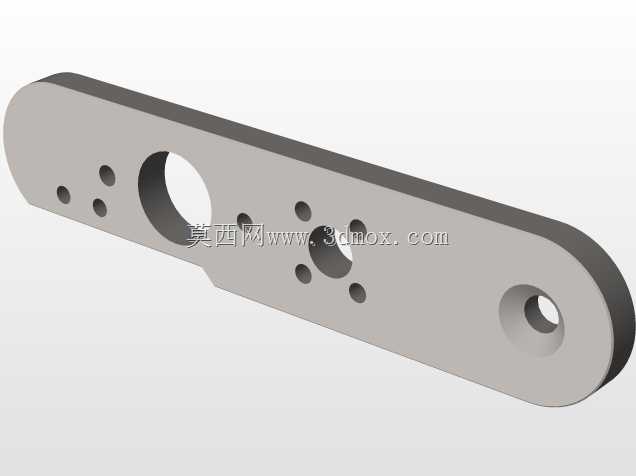

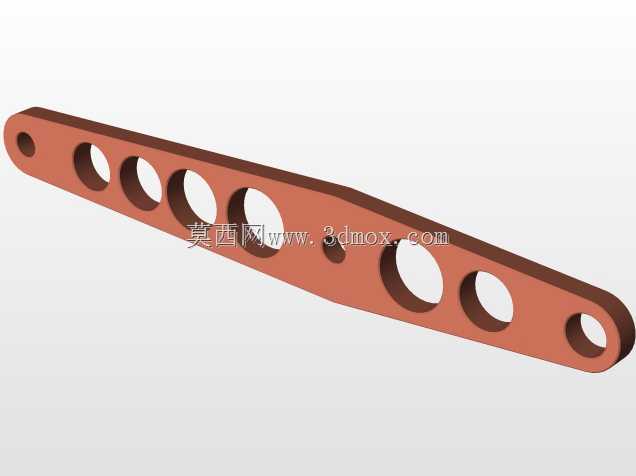

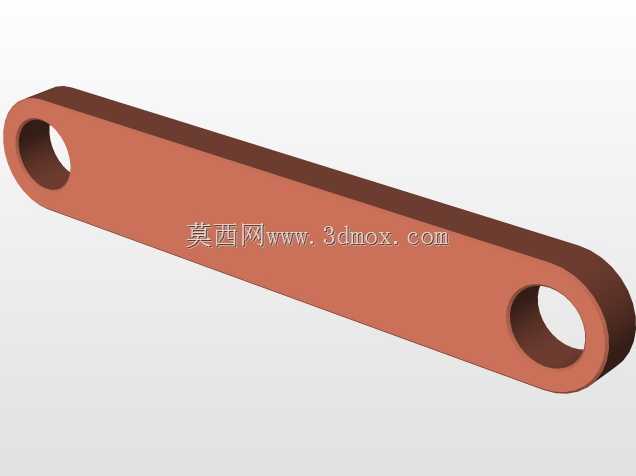

这款立式斯特林动力装置，属于外燃式热力循环动力设备，可广泛应用于科普教学演示、小型余热回收利用场景、低功率分布式动力供给场景，也可作为精密机械传动结构的教学样件，帮助从业者理解外燃机的循环原理与连杆传动的运动逻辑。从实际用途来看，该装置依靠封闭腔体内工质的受热膨胀、遇冷收缩形成压差，推动活塞做往复运动，再通过曲柄连杆结构将直线往复运动转化为飞轮的旋转运动，可输出稳定的低转速扭矩，既可以作为教学场景中直观演示热力循环、机械传动的实体教具，也能适配小型低温差余热回收场景，将低品位热能转化为可利用的旋转机械能，在偏远区域小型离网供电、工业余热余能利用的试验场景中也具备参考价值。从功能特性来看，该装置采用立式布局结构，动力缸、置换器与传动支架沿垂直方向排布，相比卧式结构大幅缩减了水平方向的安装占用空间，整体重心落在圆形底座中心位置，运行过程中稳定性更强，可有效降低高速运转时的振动幅度；传动部分采用镂空式带轮飞轮，既可以通过轮体自身重量储存转动惯量，保证曲轴运转的连续性，避免活塞运动到止点时出现卡滞，镂空结构也有效降低了飞轮自身的重量，减少启动阶段需要克服的惯性阻力；连杆与传动摇臂之间采用销轴铰接结构，铰接位置预留了合理的配合间隙，既保证运动传递的顺畅性，也降低了加工与装配的精度要求，同时减少运转过程中的摩擦损耗。从设计思路来看，整体结构优先考虑运动逻辑的直观展示性，所有传动构件均外露布置，无需拆解外壳即可观察到从活塞往复运动到飞轮旋转的完整动力传递路径，加热端与冷却端的结构分界清晰，可直观展示冷热腔的位置分布与工质流动路径；冷却段采用外置散热翅片结构，增大与空气的接触面积，提升冷热端的温差，保证循环效率；支撑结构采用单立柱搭配圆形铸铁底座的设计，立柱同时承担传动组件安装定位、动力缸固定的双重作用，减少了多余的支撑构件，让整体结构更加简洁紧凑。从外形尺寸与安装边界来看，整体结构以圆形底座为安装基准，底座直径可覆盖整个装置的垂直投影范围，安装时仅需保证底座放置平面水平，无需额外的地脚固定即可稳定运行；垂直方向的高度从底座底面到飞轮顶端形成完整的高度边界，水平方向的最大外伸尺寸为飞轮的轮缘位置，安装预留空间仅需在水平方向留出略大于飞轮直径的操作空间，垂直方向预留略大于整体高度的散热空间即可，无需额外预留大面积的检修通道，适合放置在桌面、试验台等狭小空间内使用。
