双叉臂式车辆悬架结构设计

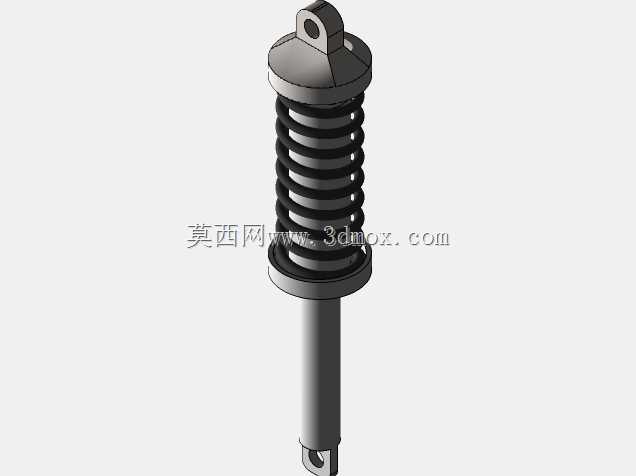

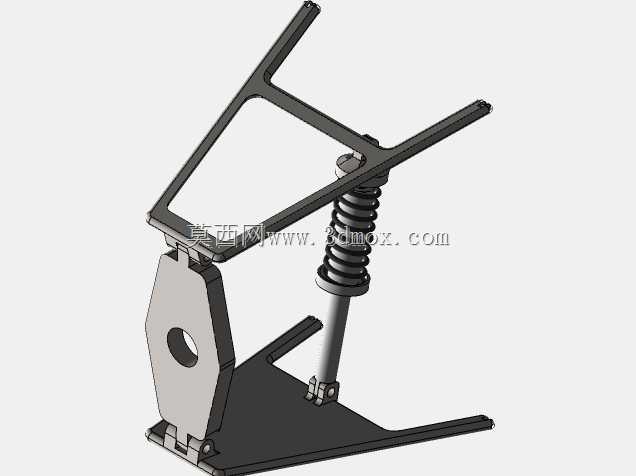

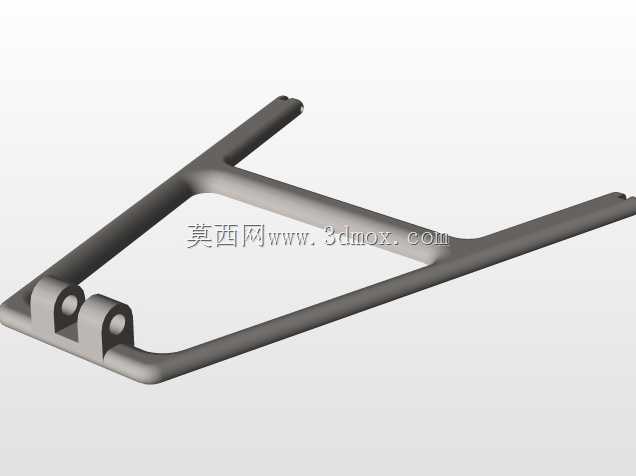

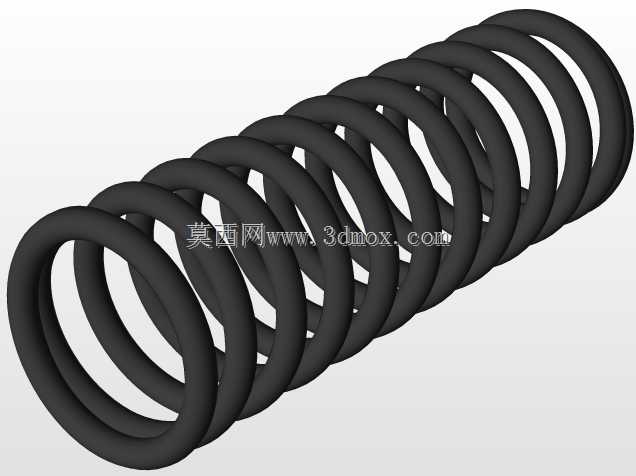

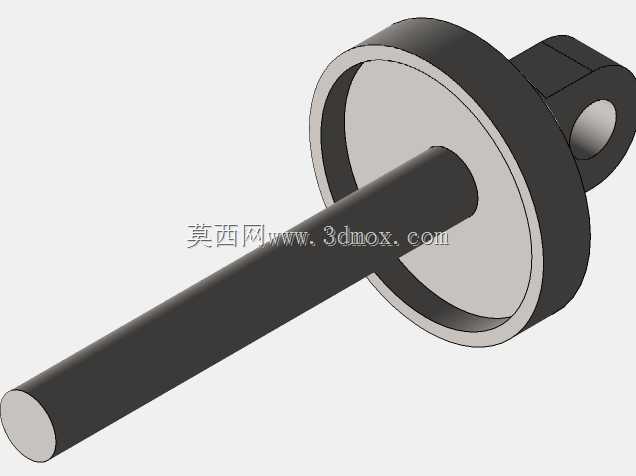

该双叉臂悬架结构主要应用于乘用车辆、场地竞技车辆以及小型特种作业车辆的底盘行走系统中，作为连接车轮与车架的核心承载部件，承担着传递路面载荷、缓冲路面冲击、约束车轮运动轨迹的核心作用，能够在车辆过弯、经过颠簸路面时精准控制车轮外倾角变化，保证轮胎与地面的最大接触面积，大幅提升车辆的操控稳定性与行驶平顺性。整套结构采用上下不等长叉臂的经典布局，上叉臂长度略短于下叉臂，在车轮上下跳动时可以主动优化车轮外倾角度变化曲线，避免轮胎出现异常偏磨，同时搭配螺旋弹簧与筒式减震器同轴布置的弹性减震单元，将弹性承载与震动阻尼功能集成在同一安装路径上，有效压缩了结构占用的横向空间，便于在紧凑的底盘布局中预留转向机构、传动半轴的安装位置。设计过程中优先考虑了载荷传递路径的合理性，车轮受到的垂向、纵向、侧向载荷会先通过转向节传递到上下叉臂的铰接点，再分散传递到底座安装面，各铰接点均采用销轴连接结构，预留了润滑脂加注空间，能够在长期往复摆动过程中降低铰接副的磨损速率，延长部件使用寿命。结构的安装边界清晰，底部为平直的安装底座，开设了对应车架纵梁安装位的固定孔位，可直接通过螺栓与车架主体刚性连接；上部叉臂的外端铰接点对应车轮转向节的安装位置，可适配常规尺寸的轮毂轴承单元；减震器的上下安装座分别与上叉臂中部、底座平面铰接，安装行程匹配常规紧凑型车辆的悬架动挠度要求，在极限压缩、极限拉伸状态下均不会出现结构干涉。整套结构的外形轮廓贴合底盘布置的空间要求，没有突出的尖锐结构，所有受力部位均做了圆角过渡处理，避免应力集中导致的结构断裂，同时兼顾了轻量化设计需求，叉臂主体采用镂空框架结构，在保证抗弯抗扭强度的前提下降低了整体重量，减少了底盘的非簧载质量，进一步提升了车轮的贴地性能。
