汽车车前储物盒注塑成型模具结构

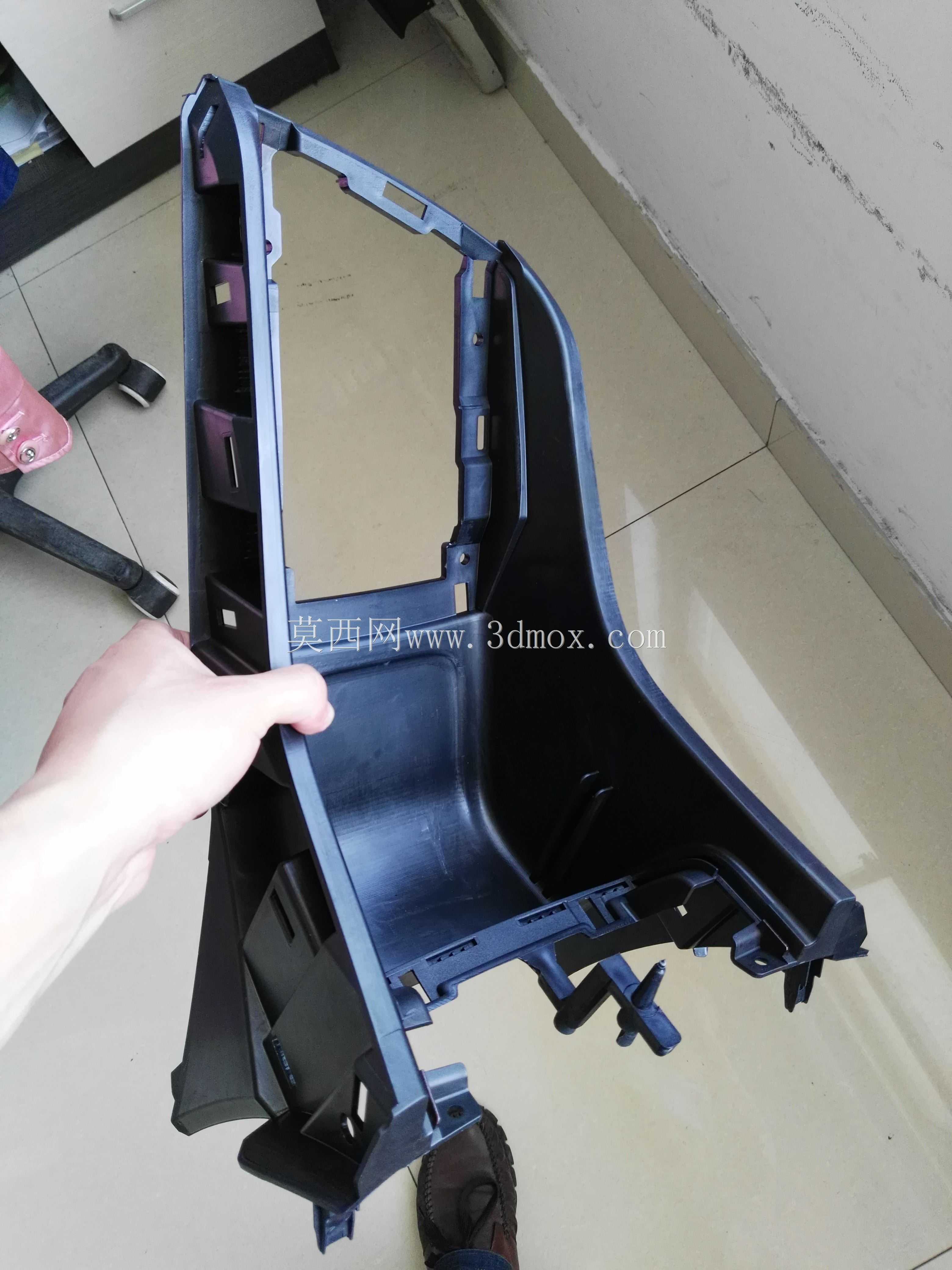

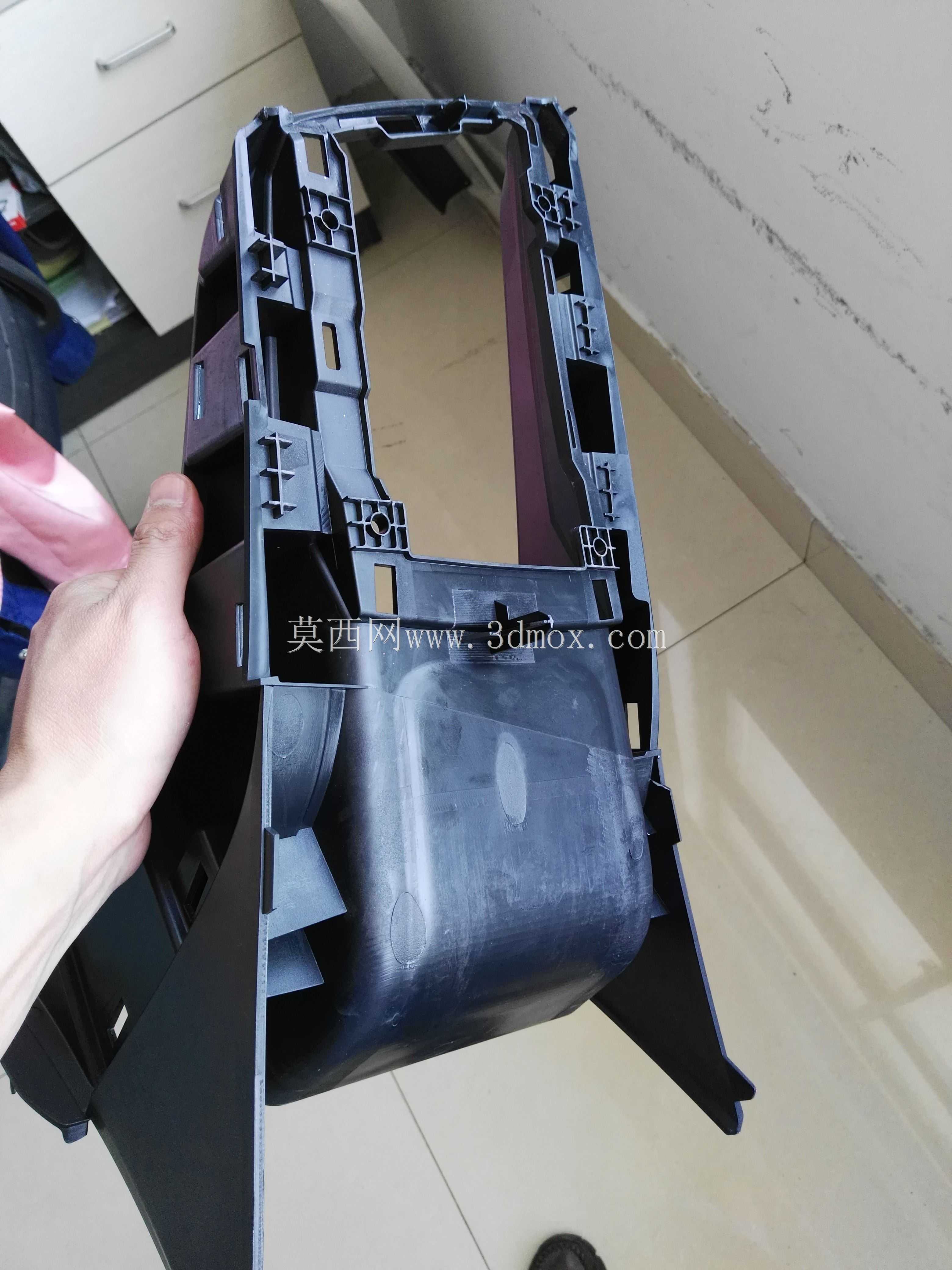

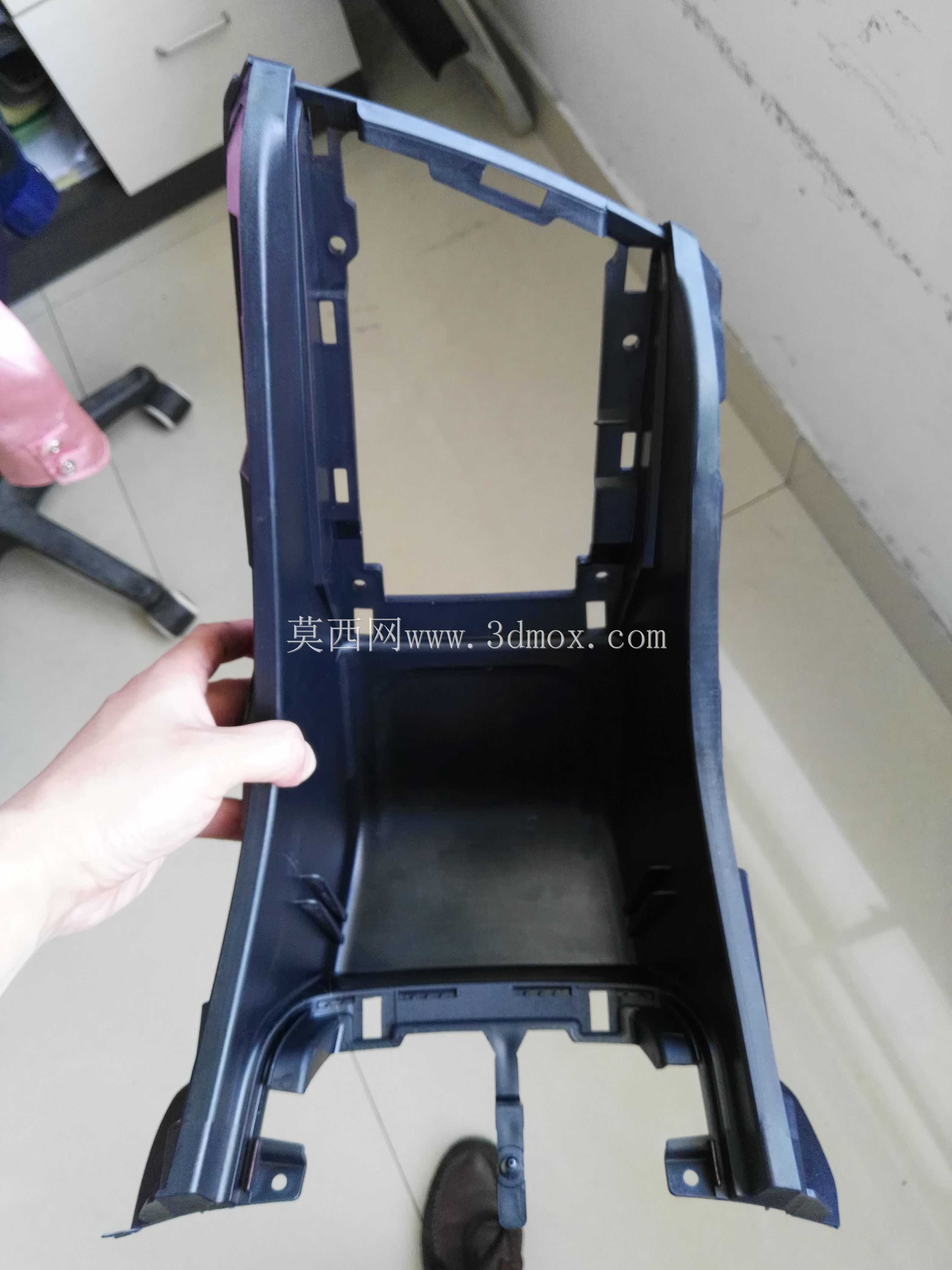

这套模具面向乘用车内饰件生产场景，核心用于成型驾驶舱前部的车载储物盒壳体部件，适配大吨位注塑机的下模安装工况，直接服务于汽车内饰零部件的批量注塑生产环节，产出的塑件是驾乘人员收纳随身小件物品的核心承载结构，安装于仪表台下方紧邻驾驶位与副驾驶位的区域，需要兼顾内饰装配的贴合度、日常使用的结构强度与外观质感要求。

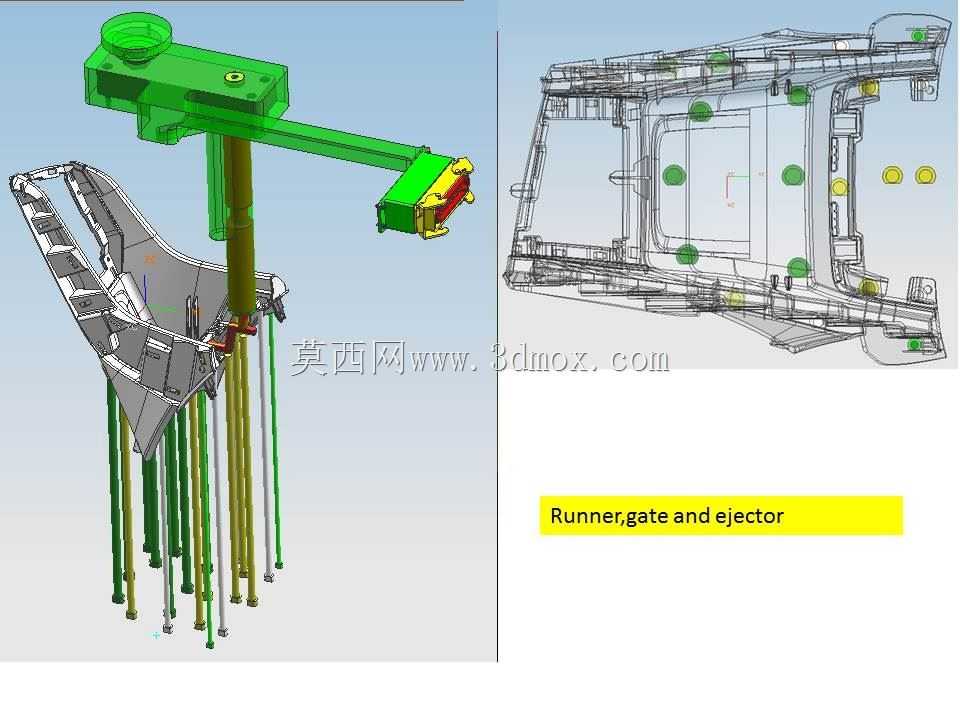

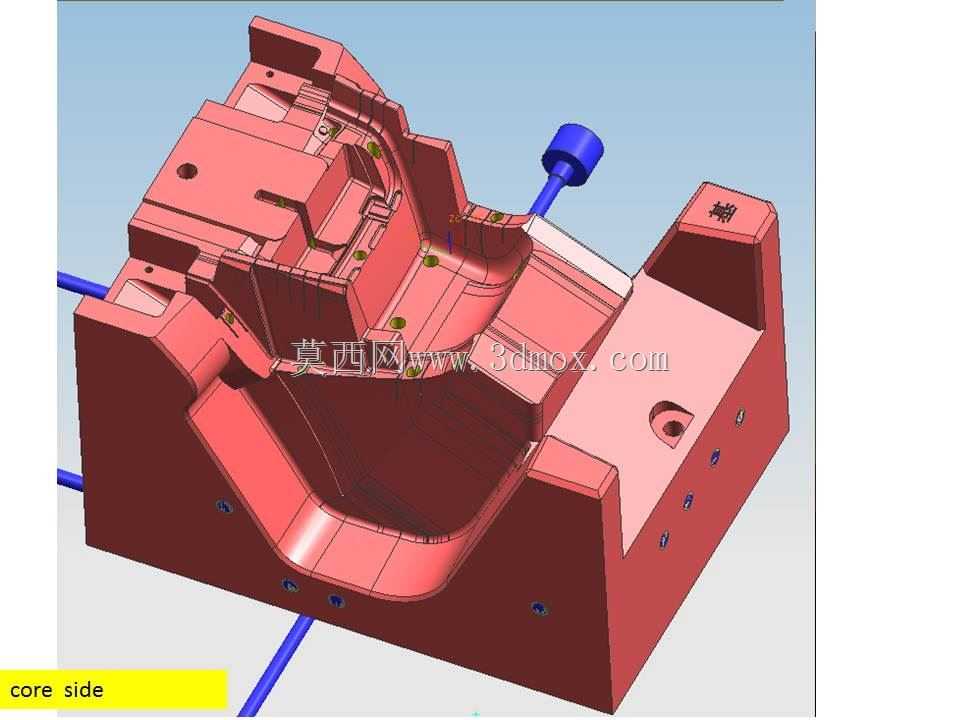

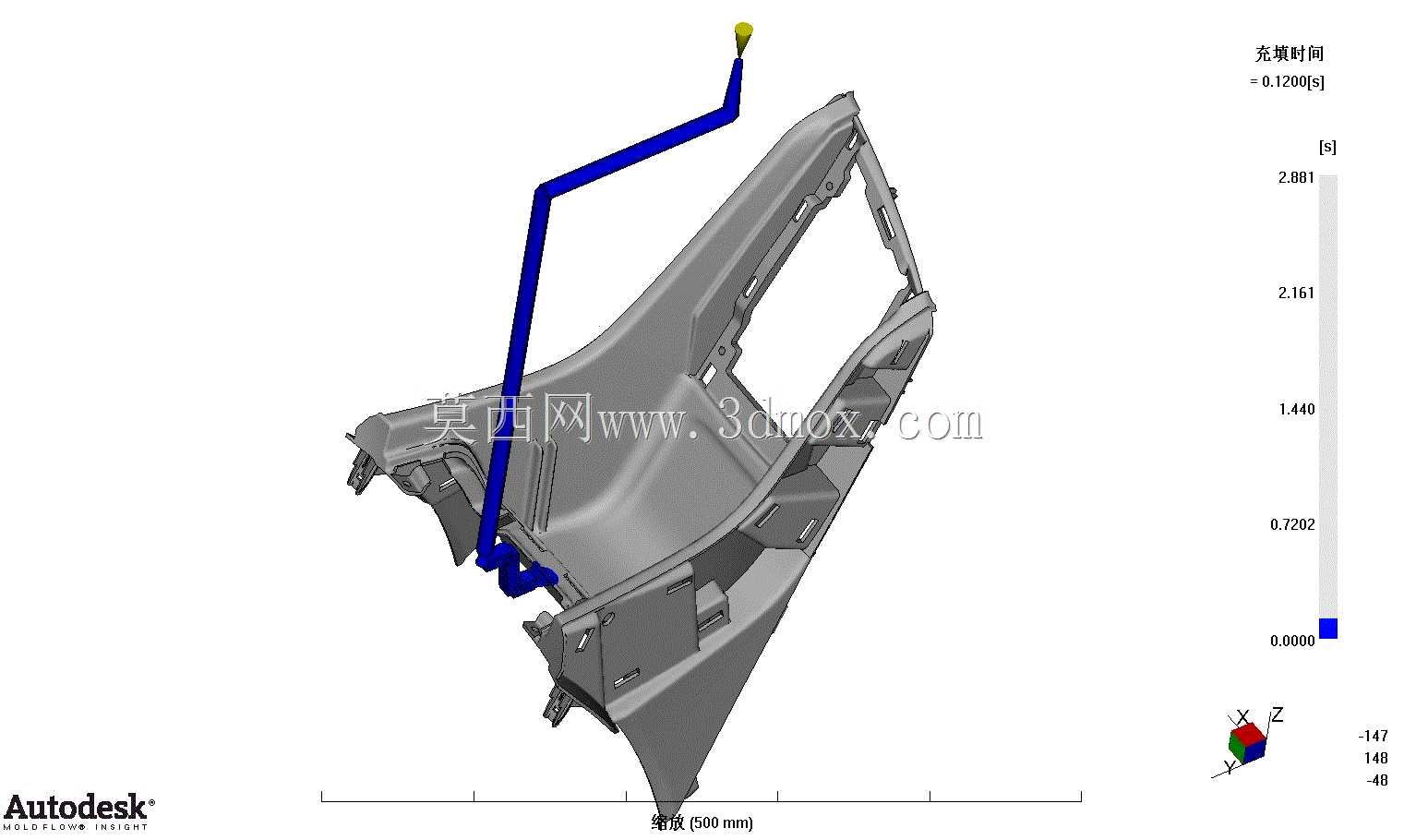

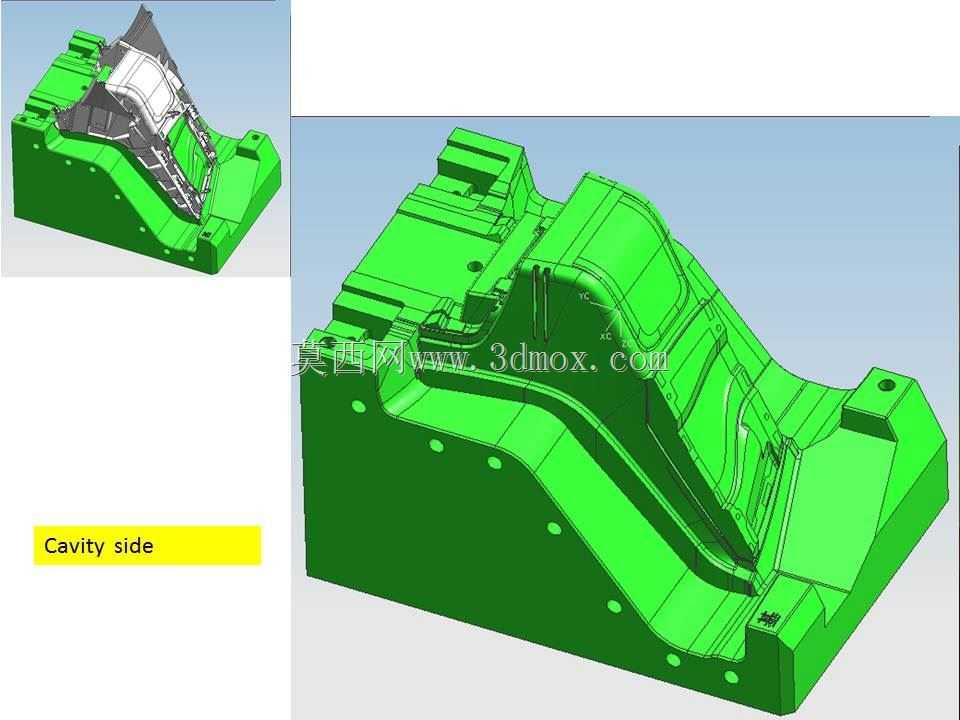

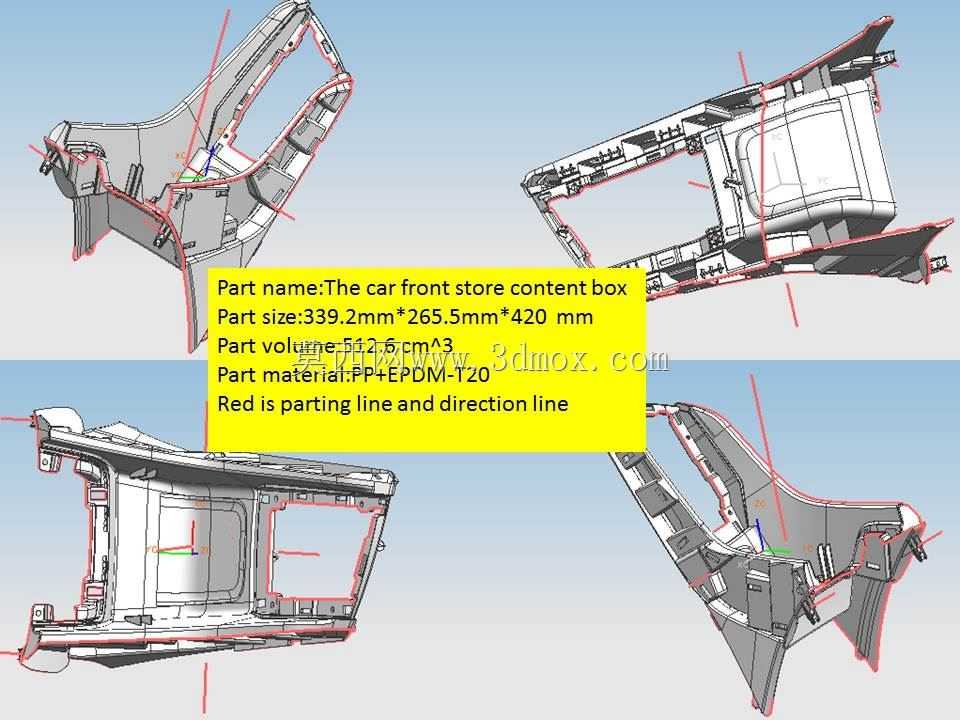

在功能特性层面，这套模具针对储物盒塑件的复杂曲面结构做了针对性适配，塑件本身带有多组安装卡扣位、侧边加强筋与异形轮廓边框，模具的型腔型芯完全复刻塑件的内外表面特征，能够一次成型完整的储物盒壳体，避免后续二次加工带来的装配误差。浇注系统采用了延伸式热嘴进胶方案，进胶路径沿着塑件侧边非外观面布置，能够最大程度减少进胶痕迹对塑件外观面的影响，同时保证熔融塑料在型腔内的填充流畅度，避免出现缺胶、熔接痕、气泡等注塑缺陷，适配常用改性PP塑料的注塑成型工艺参数区间。

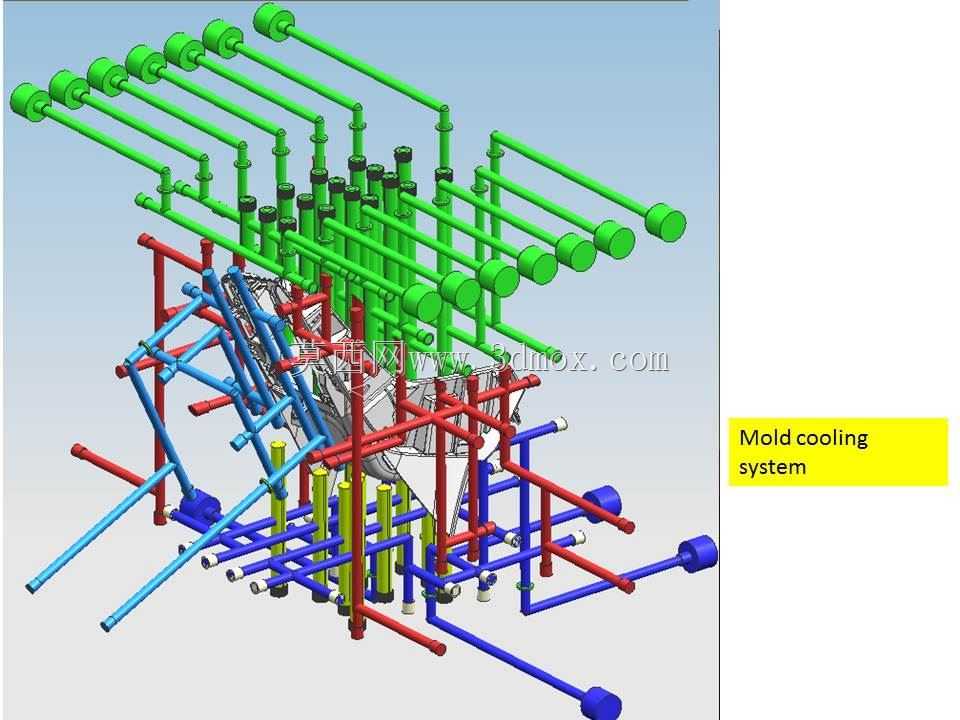

设计思路上，重点围绕大吨位机床作业时的模具刚性做了强化处理，针对模具B板的受力薄弱区域做了结构加厚与支撑补强，避免长时间高速注塑、锁模压力作用下出现模板变形，进而导致塑件飞边、尺寸超差的问题。冷却回路沿着塑件的轮廓走向均匀布置，能够在注塑保压完成后快速带走型腔内的热量，缩短塑件冷却定型周期，提升整体生产效率。顶出结构采用多组顶针与顶块组合的方式，顶出力均匀分布在塑件的加强筋、安装位等结构强度较高的区域，避免顶出过程中出现塑件顶白、变形的问题。

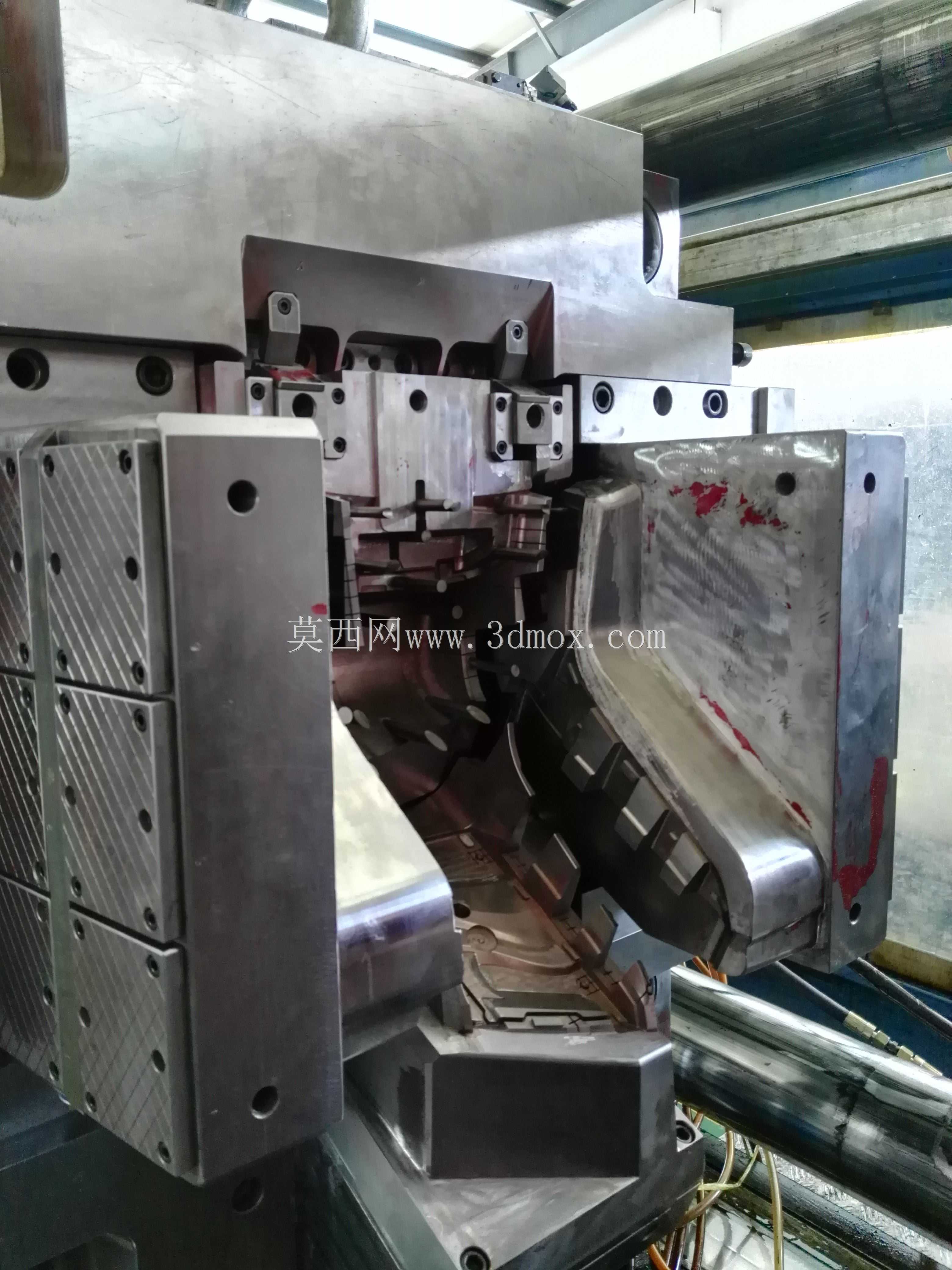

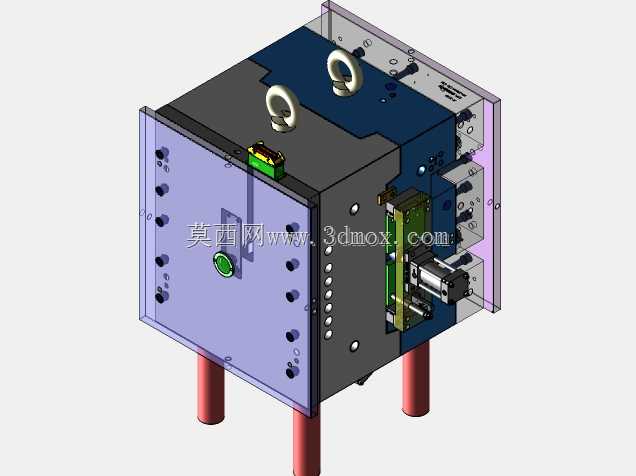

在安装边界与尺寸适配层面，这套模具的整体外形尺寸完全适配800吨级注塑机的哥林柱间距、模板安装螺孔定位尺寸，定位圈、浇口套的尺寸符合通用注塑机的安装标准，不需要额外做改装即可直接上机使用。模具的开模行程、顶出行程参数匹配储物盒塑件的脱模深度需求，能够保证塑件开模后可以顺利从型芯上脱出，不会出现脱模卡滞的问题。整套模具的分型面沿着塑件的轮廓边线做了贴合式设计，分型面贴合精度高，能够有效减少注塑过程中的飞边产生，降低后续人工修边的工作量，适配汽车内饰件大批量、高效率、高品质的生产需求。
