内燃机配气系统气门驱动总成结构

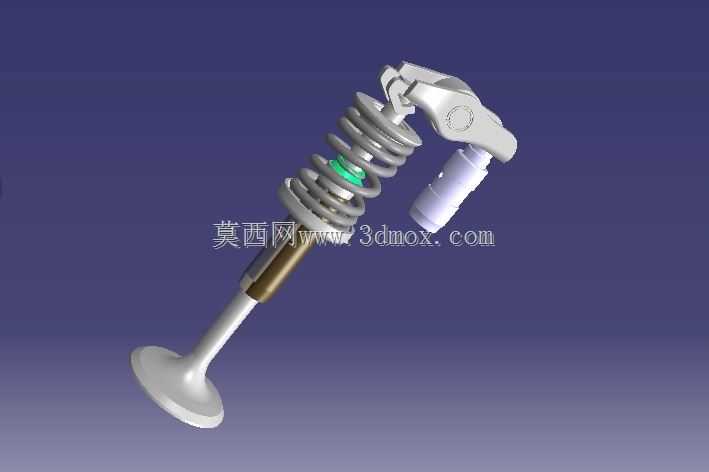

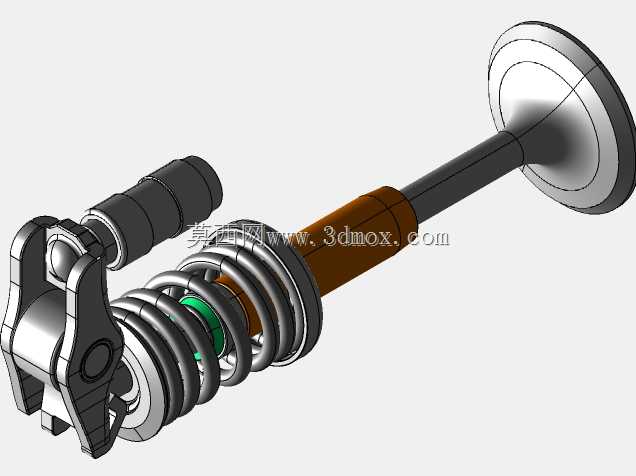

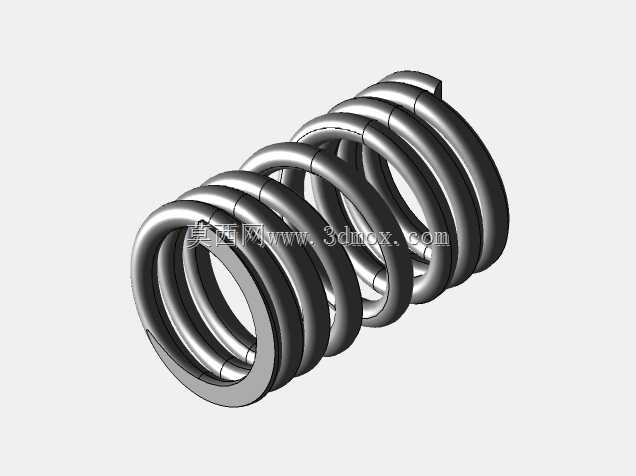

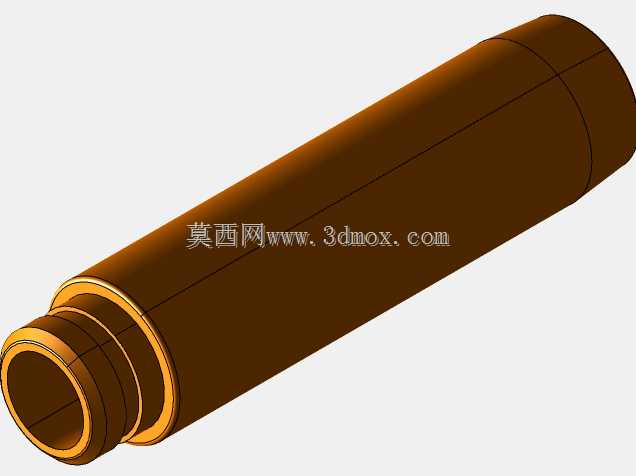

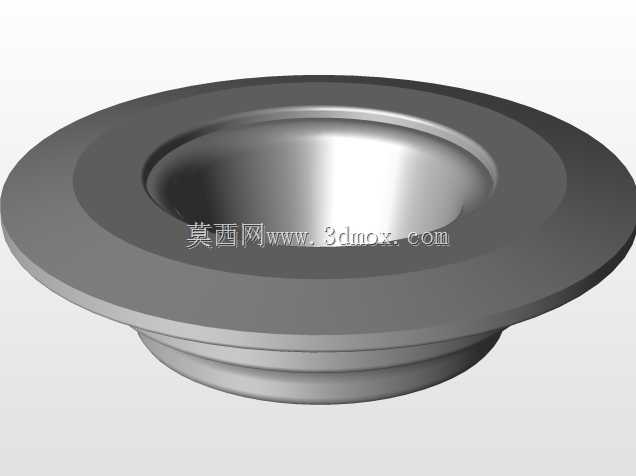

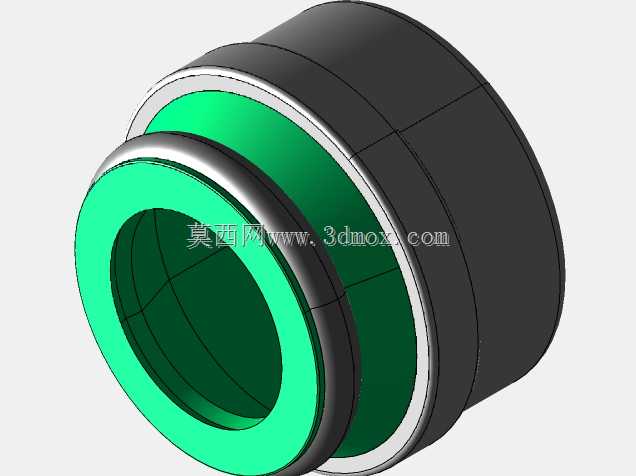

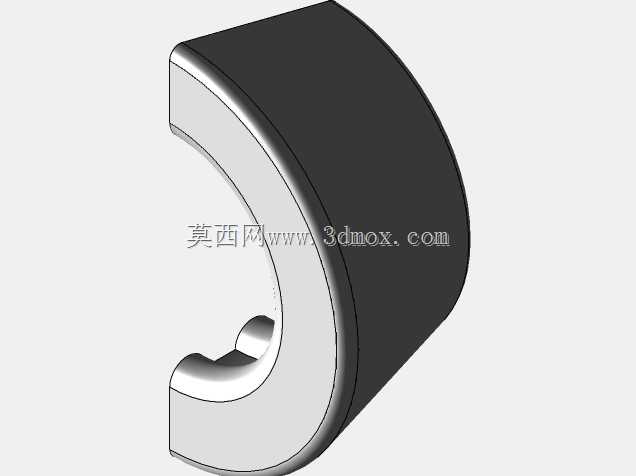

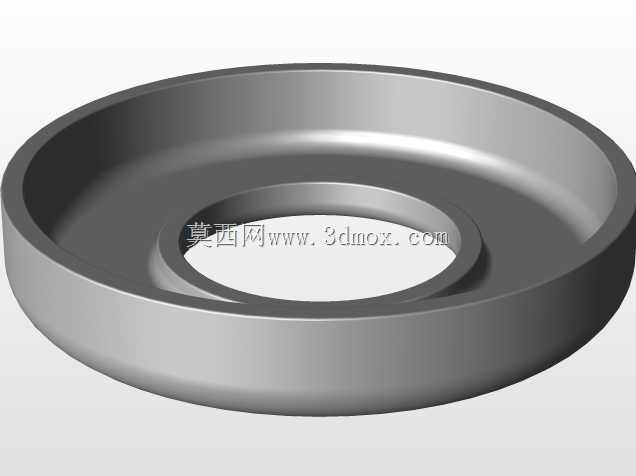

这套气门驱动总成是内燃机配气系统的核心执行部件，主要应用于往复式活塞内燃机的缸盖配气工位，承担着按照发动机工作循环时序，精准控制进排气道通断的核心功能，直接决定内燃机的充气效率、燃烧充分性与动力输出表现，是汽油机、柴油机等各类内燃动力设备不可或缺的关键组成部分。从实际应用场景来看，该总成广泛适配乘用车、商用车、工程机械、农用机械等搭载内燃动力的设备，安装位置位于发动机缸盖上部的燃烧室正上方，与凸轮轴驱动端、缸盖气道口直接配合，工作过程中需要承受燃烧室高温燃气的热冲击、凸轮轴驱动的周期性冲击载荷，以及高速往复运动带来的摩擦损耗，因此整体结构设计需要兼顾运动精度、结构强度与耐热耐磨性能。从功能特性来看，这套总成整合了气门往复密封、弹簧复位蓄能、摇臂杠杆传动三个核心功能模块：其中气门头部采用菌型盘式结构，落座时与缸盖气门座圈锥面紧密贴合，实现燃烧室的高压密封，杆部与缸盖导管间隙配合，为往复运动提供精准导向，保证气门每次落座都能精准对齐密封锥面；螺旋弹簧采用等节距圆柱螺旋结构，安装时带有预设预紧力，在摇臂解除对气门的下压作用力时，能够快速推动气门复位落座，同时保证整个传动链始终与凸轮型面保持贴合，避免高速工况下出现气门飞脱、落座冲击过大的问题；摇臂采用杠杆式结构设计，以中部球头销轴为支点，一端承接凸轮轴或者挺柱的驱动推力，另一端作用于气门杆尾端，通过杠杆比匹配凸轮升程曲线，将凸轮的旋转运动转化为气门的直线往复运动，同时可以通过支点位置的调整结构预留气门间隙调节空间，补偿热态下金属部件的热膨胀量，避免热态下气门关闭不严导致的气缸压力泄漏问题。从设计思路来看，整套结构采用模块化集成设计，各个部件的运动边界经过严格校核：气门的最大升程、弹簧的预紧力与刚度特性、摇臂的杠杆比三者经过匹配计算，既保证气门开启的时间截面满足发动机不同转速下的进气流量需求，又控制弹簧的最大载荷在合理区间，降低配气机构的驱动损耗与摩擦功；所有运动部件的质量经过轻量化优化，气门杆部采用细长等截面设计，摇臂采用镂空薄壁结构，降低往复运动与摆动的惯量，减少高速工况下的机构冲击与振动，适配发动机高转速运转的需求。从安装边界来看，总成整体沿气门杆轴线方向垂直布置，弹簧上座与摇臂的安装位置预留了足够的避让空间，气门杆尾端与摇臂接触端预留了标准气门间隙，气门头部的盘部外圆尺寸与缸盖气道口径、燃烧室凹坑尺寸完全匹配，安装时无需额外改动缸盖原有结构，可直接适配对应排量的内燃机缸盖装配需求，整套机构的运动行程经过严格限位，最大升程位置下气门头部不会与活塞顶面发生运动干涉，保证全工况下的运行可靠性。
