工业级喷淋式工件清洗设备结构设计

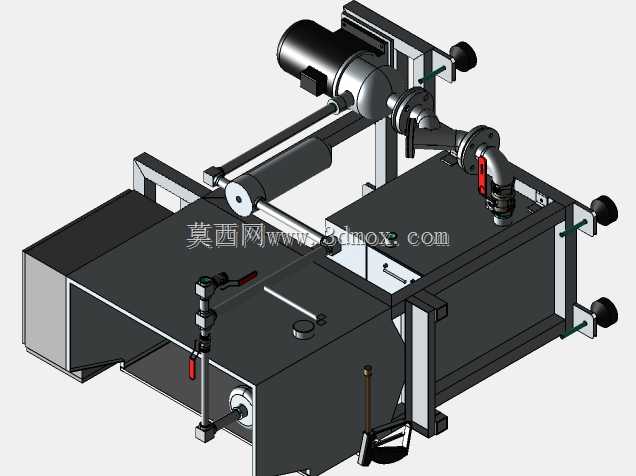

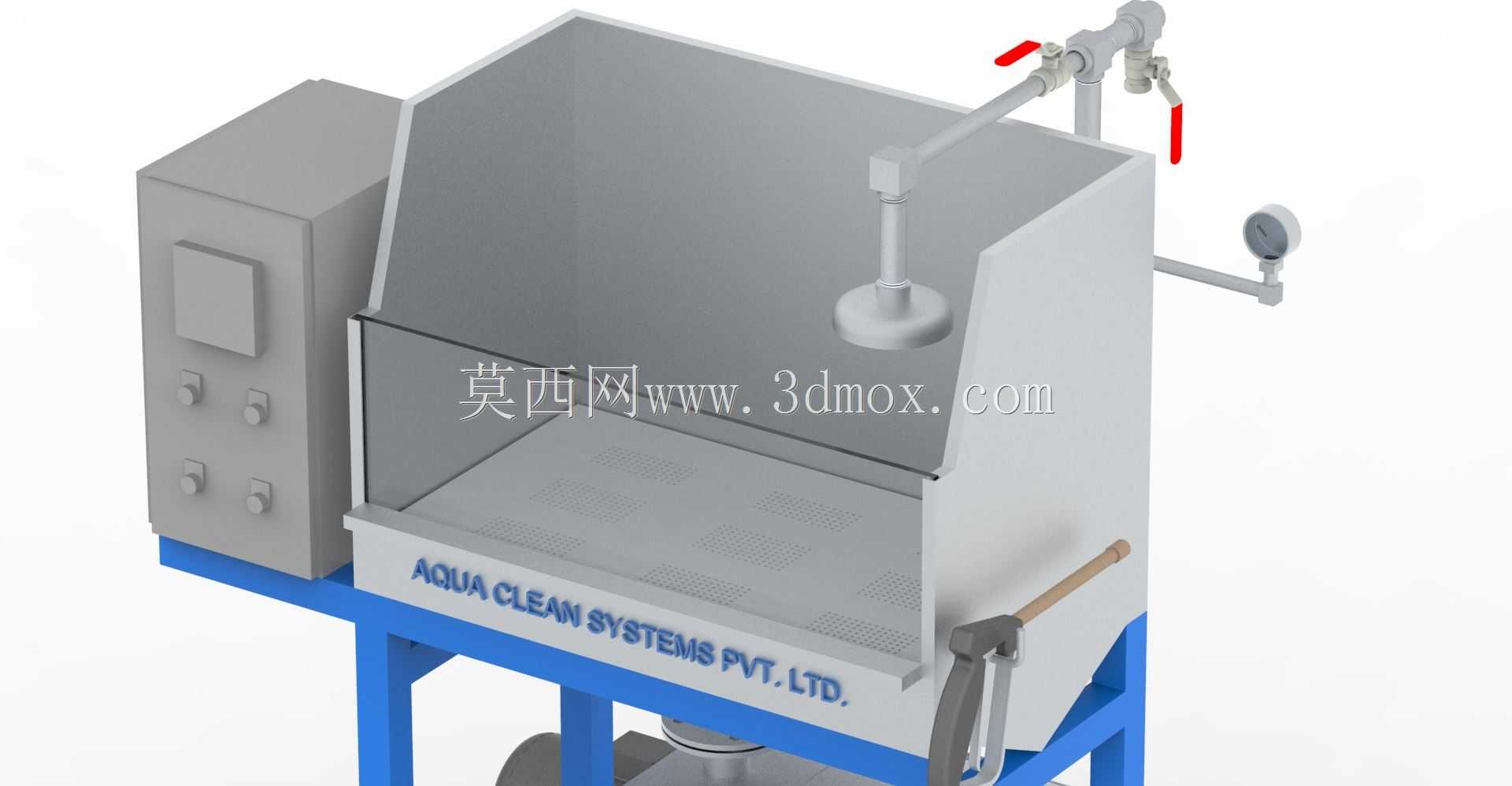

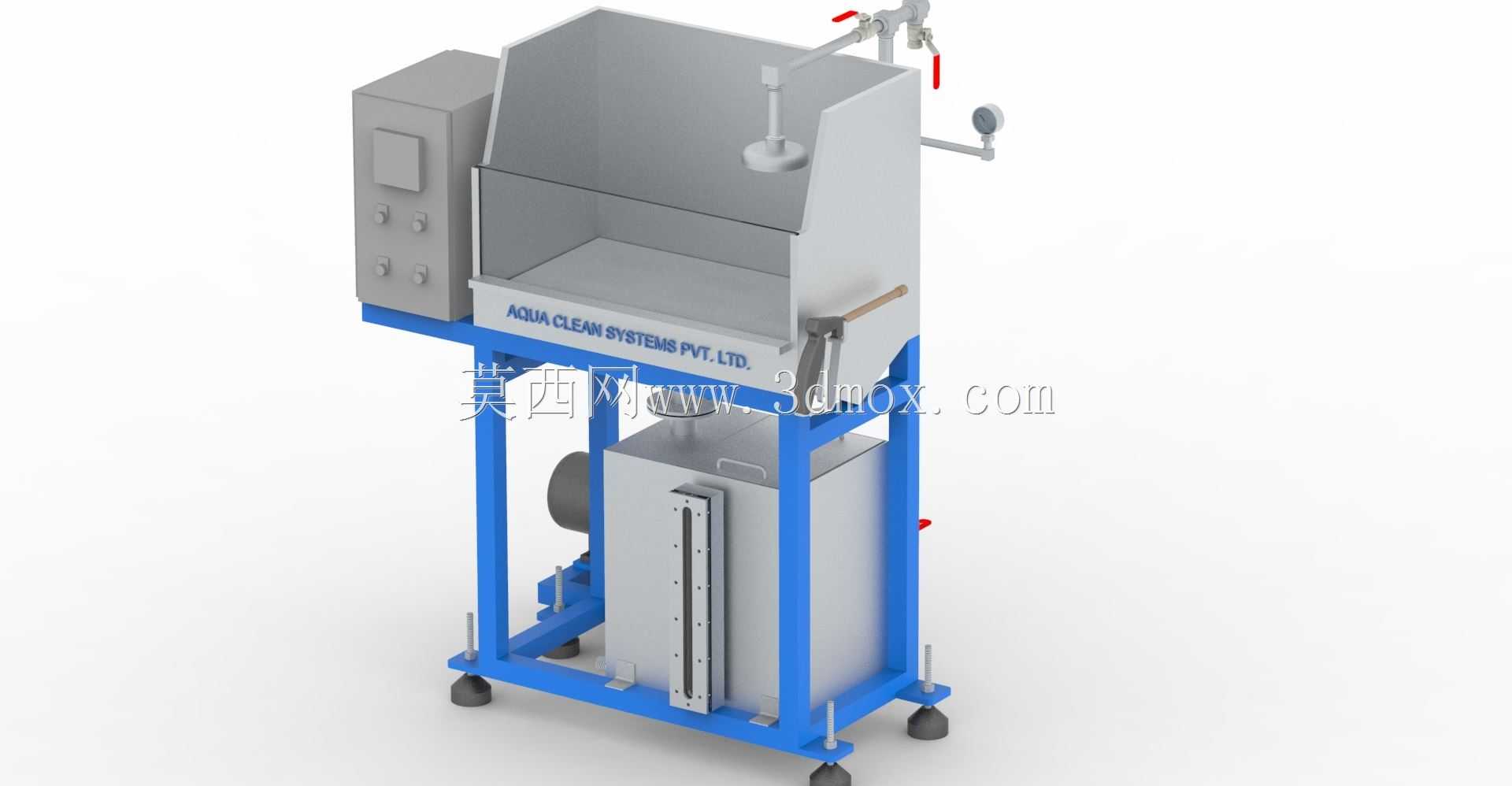

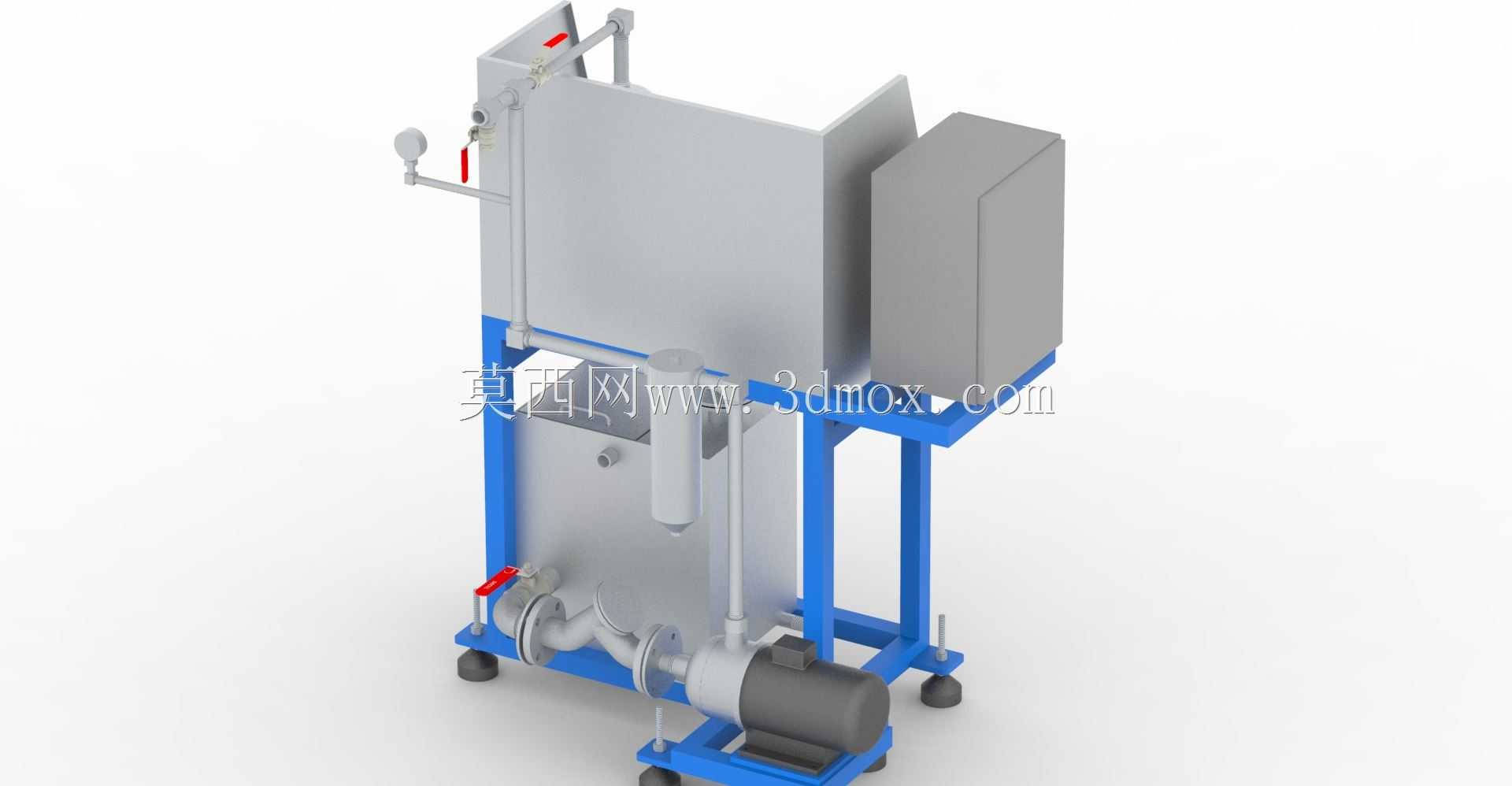

这款喷淋清洗设备主要面向小型机加工车间、五金制品加工产线的工件表面清洁工序，适配小尺寸金属切削件、冲压件、注塑件的表面残留切削液、金属碎屑、浮尘的清洗作业，可作为产线末端独立工位使用，也可对接小型输送线实现上下料的半自动化衔接，解决传统人工手持喷枪清洗效率低、清洗液飞溅污染车间环境、清洗效果一致性差的痛点。设备整体采用柜式半封闭结构设计，主体清洗舱为敞口带透明防护挡板的结构，既方便操作人员手动取放待清洗工件，也能阻挡清洗过程中液滴向外飞溅，舱体底部设置带漏孔的承托网格，清洗后的废液可通过网格流入下方集液区域，便于后续废液集中收集处理或循环过滤复用。设备左侧集成独立控制箱体，面板布置多组调节旋钮，可分别控制喷淋管路的通断、喷淋压力大小、清洗时长等参数，适配不同脏污程度、不同材质工件的清洗需求，避免压力过大损伤精密工件表面，或是压力不足无法去除顽固附着碎屑。顶部喷淋管路采用可转向的摇臂式结构，终端安装大覆盖范围的伞形喷淋头，可根据工件摆放位置调整喷淋角度，确保工件各个表面都能被清洗液覆盖，管路侧方安装手动球阀开关与压力表，可实时观测管路压力状态，紧急情况下可直接手动切断管路通路。设备底部采用方管焊接的蓝色支撑机架，将清洗舱抬升到符合人体操作的高度，操作人员站立作业时无需过度弯腰，降低长时间作业的疲劳感，机架侧面安装带木质握柄的手动锁紧机构，可在设备维护时锁定舱门或相关活动部件，提升维护操作的安全性。设备整体占地宽度约一米二，深度约八十厘米，高度约一米六，安装时仅需预留后方十厘米的管路走线空间，侧面预留三十厘米的操作维护空间即可，无需复杂的地基固定，放置在平整硬化的车间地面上接通水电即可投入使用，对车间场地的适配性较强。舱体正面印刷有清晰的设备标识，便于车间现场的设备管理与辨识，整体结构没有复杂的异形加工件，大部分构件采用标准板材与标准五金件拼接，生产制造成本较低，后期维护更换配件也十分便捷。
