越野摩托车KTM后轮传动制动总成结构

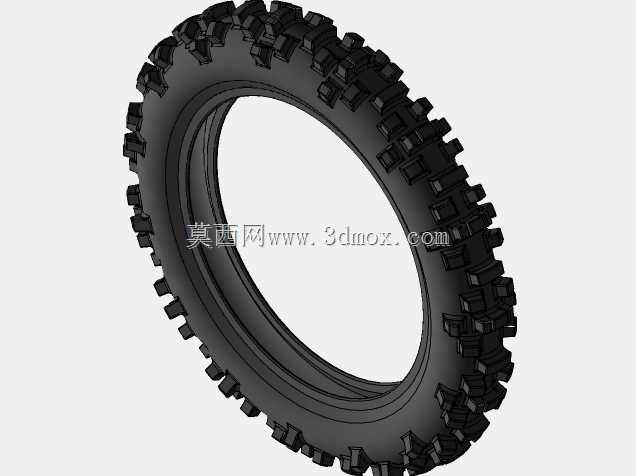

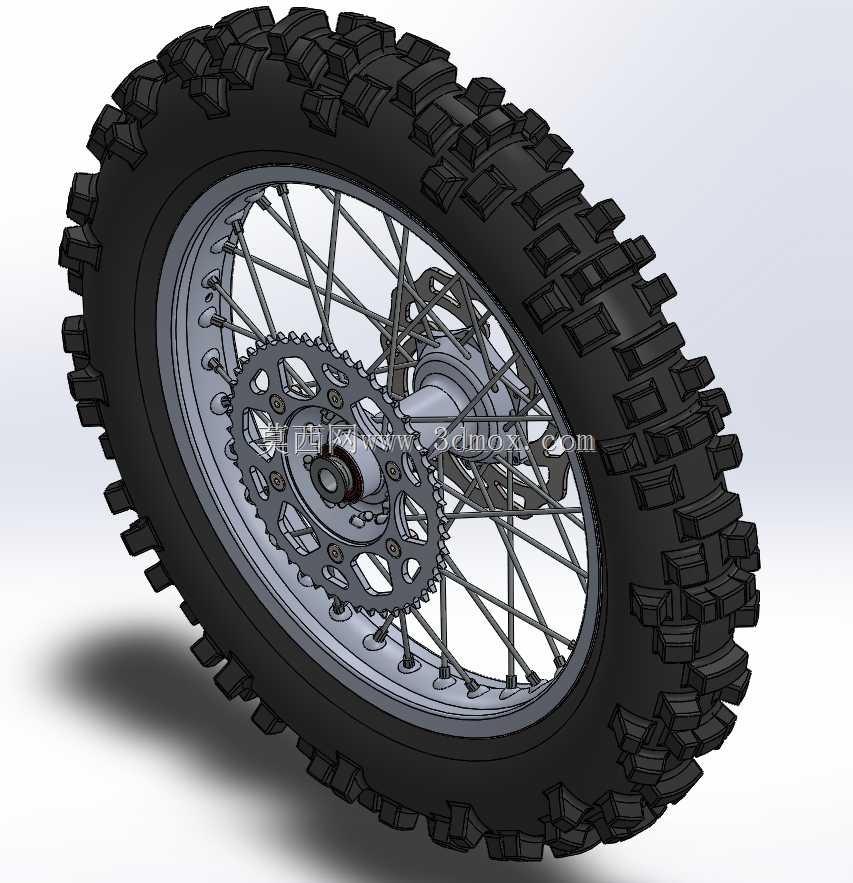

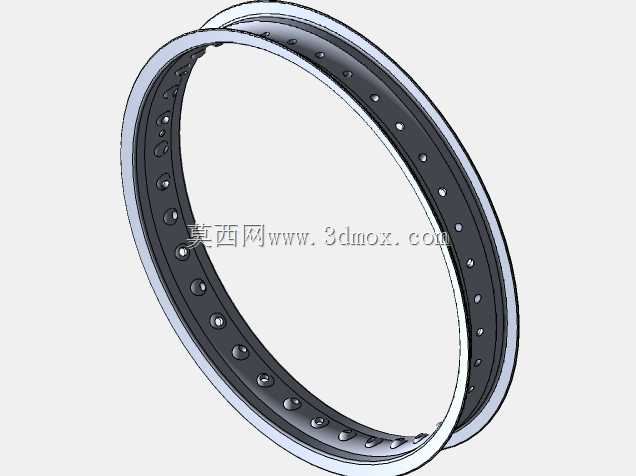

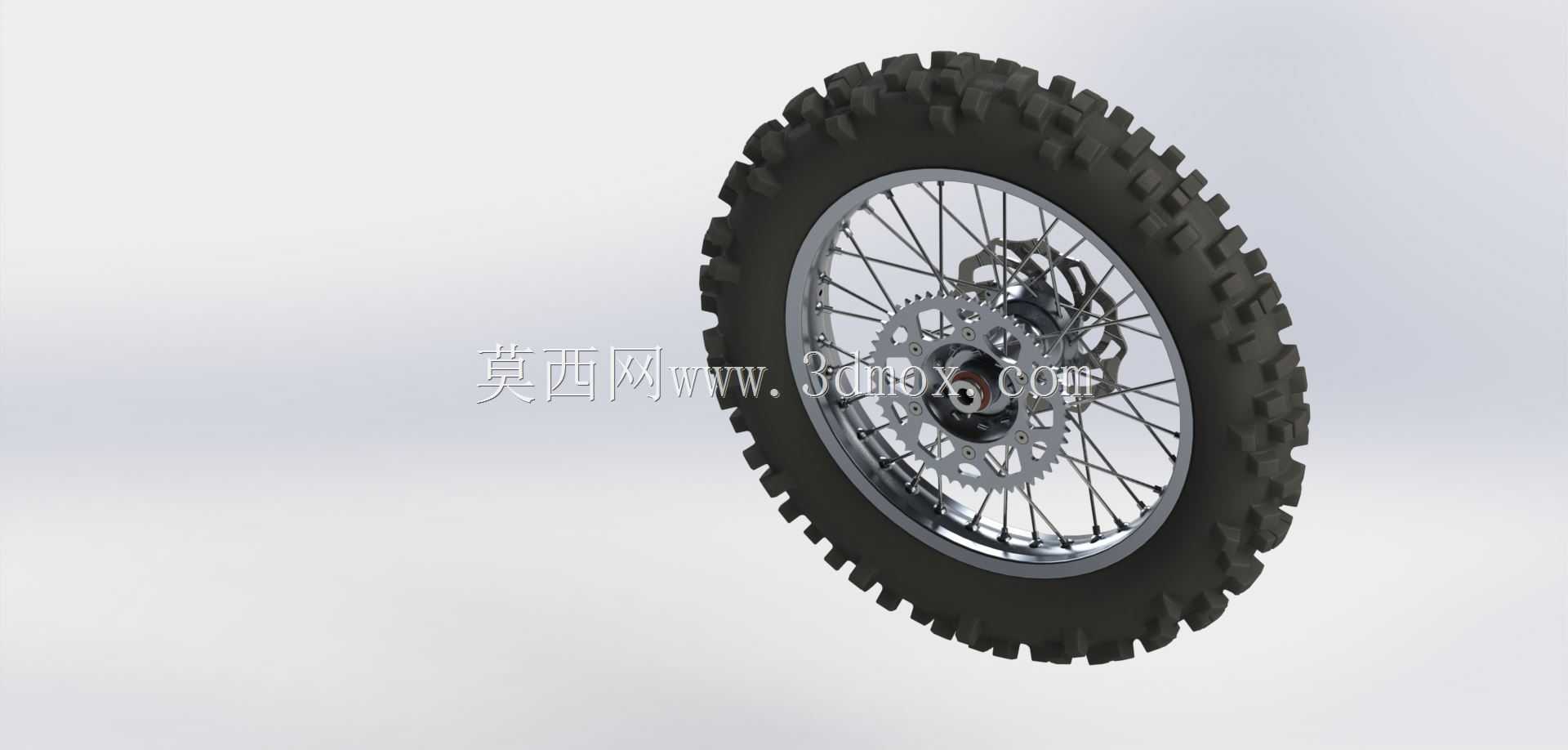

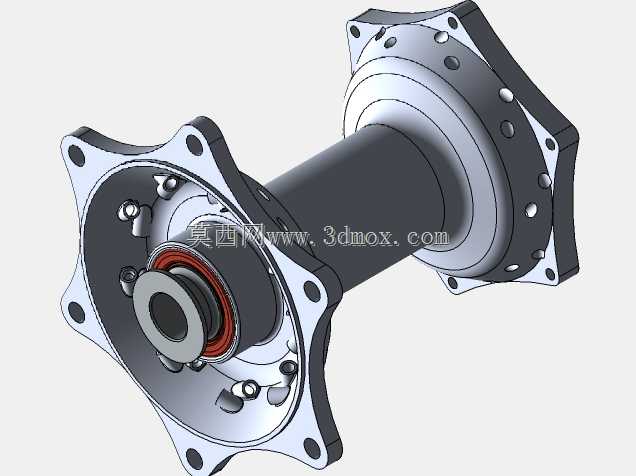

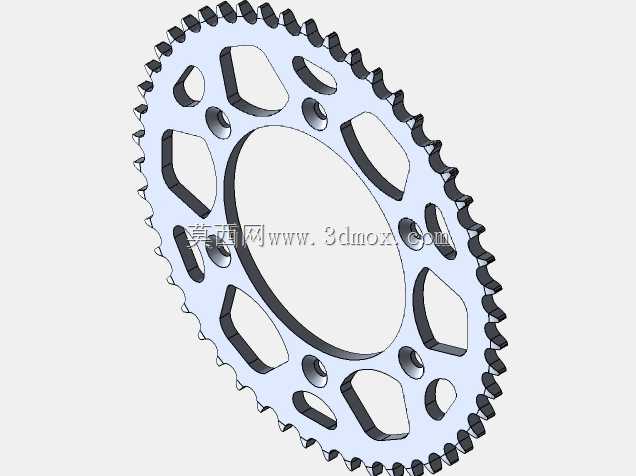

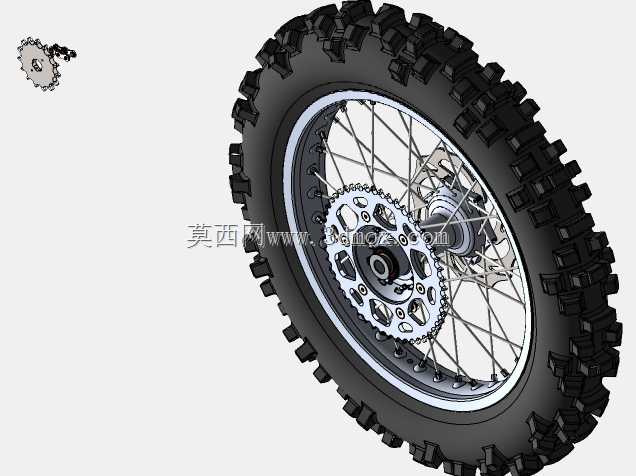

该结构主要应用于越野摩托车非铺装路面行驶场景，适配大排量越野摩托的后轮动力传递、行驶承载与制动减速需求，是越野摩托行走系统的核心组成部分，直接决定车辆在泥泞、砂石、陡坡等复杂路况下的抓地性能、传动效率与制动可靠性。在实际使用中，该总成承担三项核心功能：一是承载整车及骑手的全部载荷，缓冲路面颠簸带来的冲击，深齿越野轮胎的胎块设计可在松软路面嵌入土层获得更强抓地力，避免打滑陷车；二是完成动力末端传递，通过与传动链条啮合的从动链轮，将发动机输出的扭矩传递至轮体，驱动车辆行进，多尺寸链轮组合可适配不同路况下的扭矩输出需求，兼顾爬坡动力与高速行驶效率；三是实现行车制动功能，配套的浮动式制动碟盘与卡钳安装位可匹配多活塞制动卡钳，在高强度越野工况下提供稳定的制动力，通风式碟盘结构可快速散发连续制动产生的热量，避免热衰减导致制动失效。设计过程中，首先围绕越野工况的载荷要求确定轮辐排布方式，采用不等径钢丝辐条搭配加强型轮毂结构，在保证轮体整体强度的前提下降低簧下质量，提升悬挂系统的响应速度；轮辋采用深槽式设计，匹配越野轮胎的安装需求，同时预留了胎唇锁紧的安装边界，避免低胎压越野行驶时轮胎脱圈。安装边界方面，轮体中心的轴承安装位同轴度公差控制在0.02mm以内，可适配对应规格的轮毂轴承与后轮轴，链轮安装座与轮毂采用同轴定位结构，保证链条传动的平顺性，降低传动过程中的异响与磨损；制动碟盘的安装孔位采用对称分布设计，可适配不同规格的越野摩托后平叉安装间距，轮体整体的回转半径经过严格校核，确保转向、减震压缩过程中不会与平叉、后挡泥板等周边部件发生运动干涉。轮胎的胎纹深度、胎块刚度经过针对性匹配，既保证松软路面的抓地力，也兼顾硬质路面行驶的耐磨性能，辐条的张紧力可根据使用场景进行调整，满足不同载重、不同路况下的轮体强度需求，整体结构兼顾了越野场景的耐用性与维护便捷性，各易损部件均采用通用化安装尺寸，便于户外骑行时的故障更换与日常维护。
