车载拖挂用牵引球连接固定座结构

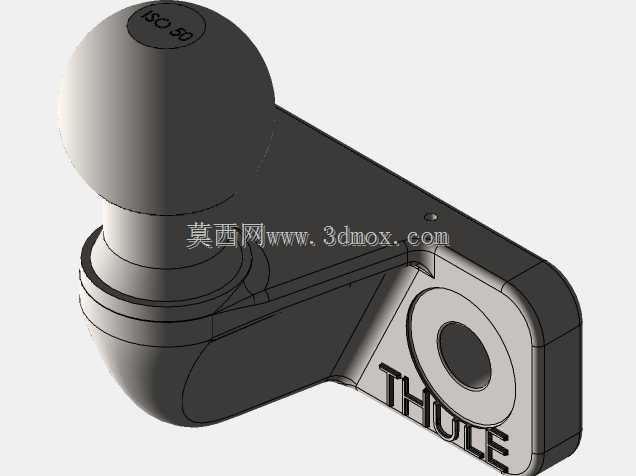

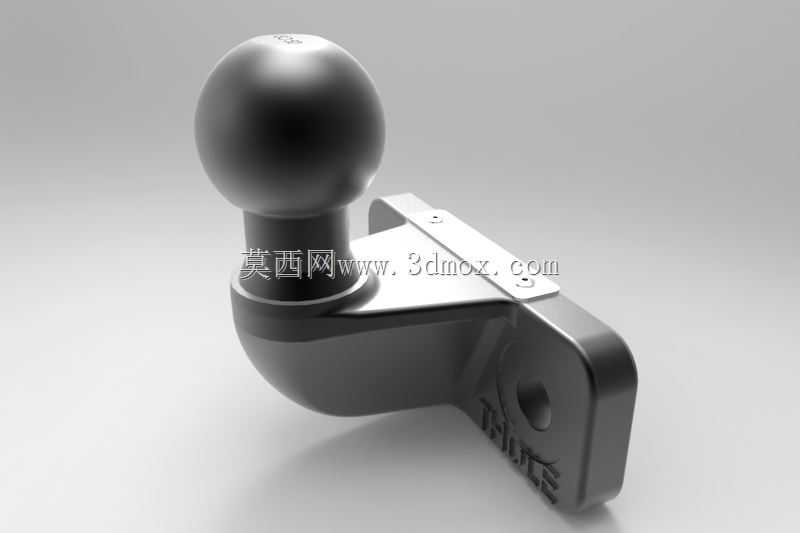

这款牵引球连接结构主要应用于乘用车辆、轻型专用作业车辆的后部拖挂挂载场景，是车辆与后置拖挂设备、拖斗、挂载式旅居舱、自行车架、后置储物箱等外接装备之间的核心传力连接部件，日常使用中需要承担拖挂状态下的纵向牵引力、行驶过程中的颠簸冲击载荷、转向时的横向切向力，是拖挂系统里直接决定挂载安全性的核心受力构件。从功能特性来看，该结构采用一体化弯臂式承载设计，上部为标准尺寸的球形连接端，能够匹配通用规格的拖挂球座锁紧机构，保证连接后球头与锁座之间可以实现多维度的小角度摆动，适配车辆行驶在起伏路面、转弯工况下拖挂装备与主车之间的相对位移，避免刚性连接带来的应力集中断裂风险；下部为带安装孔的法兰固定基座，基座上预留的两个沉头安装孔能够通过高强度螺栓与车辆后部的改装防撞梁、原厂拖挂预留安装位紧密贴合固定，安装接触面做了铣平处理，保证装配后连接面完全贴合，不会出现长期使用后的松动偏移。在设计思路上，这款结构优先考虑承载的可靠性，弯臂部分采用大圆弧过渡结构，没有尖锐的应力集中棱角，能够让载荷从球头端沿着弯臂平滑传递到下部的安装基座，避免直角转折处长期受载出现疲劳裂纹；球头与弯臂的衔接位置做了加粗的过渡颈设计，匹配球头锁紧座的活动间隙，既不会因为颈径过粗影响球座的摆动角度，也不会因为颈径过细导致该位置成为受力薄弱点；基座侧面的加强筋结构从弯臂根部一直延伸到安装孔边缘，进一步提升了基座的抗扭刚度，当拖挂装备出现左右晃动时，加强筋能够分散基座承受的扭转力矩，避免安装孔位置受拉扯出现变形。从安装边界来看，该结构的整体横向安装宽度适配多数家用SUV、皮卡车型的后部纵梁间距，安装孔位的中心距符合通用拖挂配件的安装尺寸标准，不需要对车辆后梁做额外的打孔改装即可直接适配；球头中心到安装基座底面的高度经过匹配调校，能够保证多数拖挂装备连接后保持水平姿态，不会出现拖挂架前倾或者后翘的问题，球头的表面粗糙度经过严格控制，既保证足够的耐磨性能，长期与锁座摩擦也不会出现卡滞、异响的问题，弯臂的下探弧度避开了车辆后保险杠的突出位置，安装后不会与保险杠发生干涉，也不会过度突出车身影响原车的离去角，日常非拖挂状态下也不会对车辆的正常倒车、爬坡造成干扰。
