自行车脚踏传动组件三维结构设计

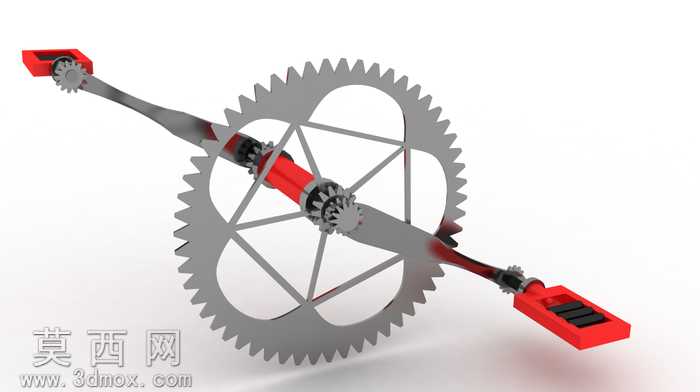

本作品围绕自行车脚踏传动核心组件开展三维建模设计，完整还原脚踏、曲柄、牙盘及传动衔接结构的真实形态与装配关系。建模阶段以实际自行车传动部件的尺寸比例为基准，先通过草图绘制勾勒牙盘的齿形轮廓、曲柄的杆身弧度、脚踏的踩踏面造型，对牙盘轮齿采用参数化齿形绘制，保证齿距、齿高符合通用自行车传动的啮合标准，避免后续传动模拟出现卡滞问题。曲柄部分做了渐变截面设计，从轴心衔接处到脚踏连接端逐步收窄，还原真实部件的力学结构特征，脚踏部分细化出踩踏面的防滑凹槽、轴芯衔接的装配结构，保证各部件的装配公差符合实际生产的配合要求。材质与渲染阶段，针对不同部件的真实材质做区分设置：牙盘与传动齿轮赋予哑光金属钢材质，调整金属粗糙度与反射参数，还原金属部件经加工后的细腻磨砂质感，同时在齿尖位置做轻微的磨损质感处理，提升模型真实感；曲柄与脚踏主体部分分别赋予金属与硬质工程塑料材质，曲柄的金属部分添加轻微的拉丝纹理，脚踏的红色塑料部分调整漫反射参数，还原工程塑料哑光不刺眼的视觉效果，轴芯等小尺寸衔接零件做亮面金属处理，区分不同部件的材质差异。渲染阶段采用柔和的影棚布光，主光源从侧上方打亮组件整体，补光弱化部件暗部死黑问题，添加微弱的环境反射让金属材质的质感更自然，最终呈现出结构清晰、材质区分明确的传动组件效果。设计过程中重点考量部件的装配逻辑，所有衔接位置的轴孔、配合面都按照实际装配关系做对齐约束，牙盘与曲柄的固定结构、曲柄与脚踏轴的螺纹衔接结构都做了细节还原，既保证模型外观的还原度，也能清晰展示自行车脚踏传动部分的动力传递路径，直观呈现从脚踏施力到牙盘转动的完整传动结构，可用于自行车配件结构展示、传动原理教学等场景。
