AP赛车离合器从动油缸结构设计

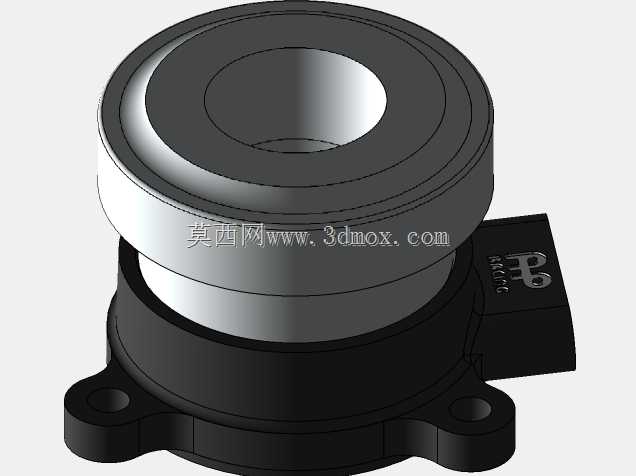

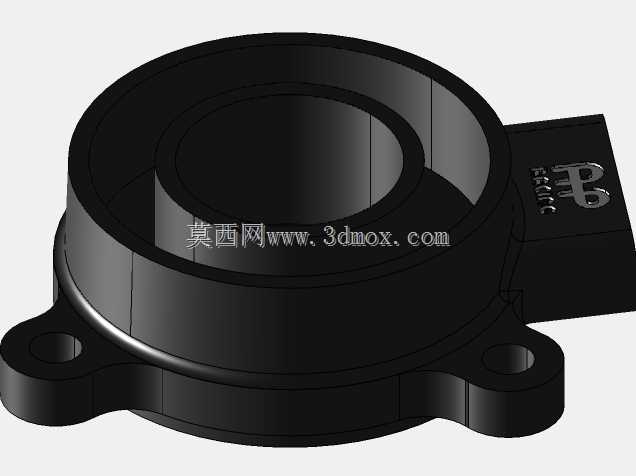

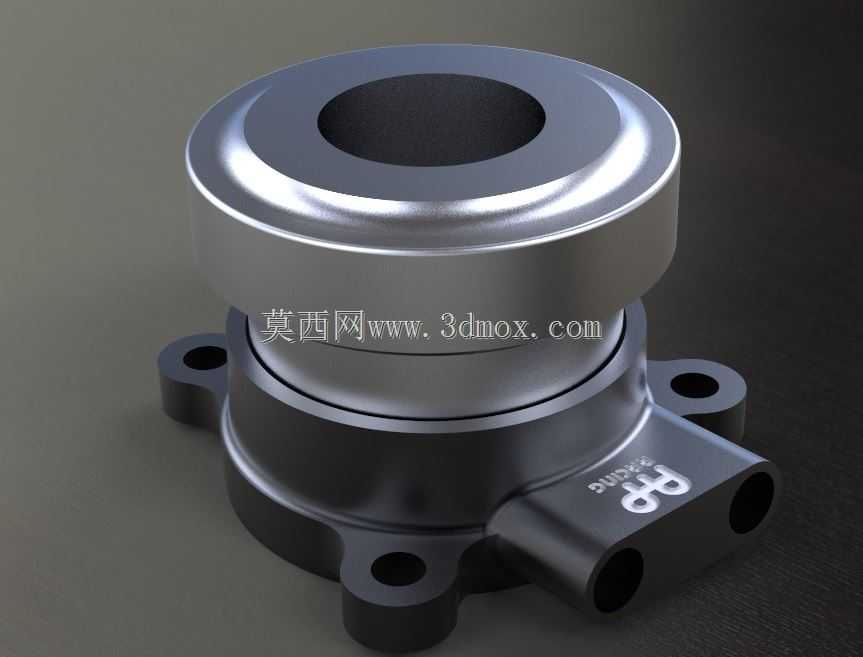

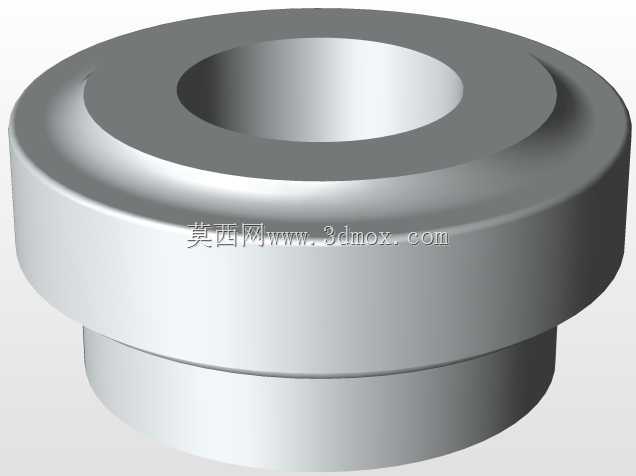

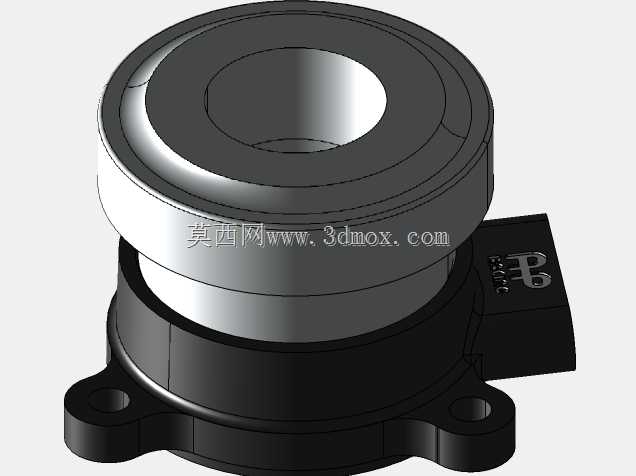

该从动油缸是专业赛车传动系统中离合器操纵机构的核心液压执行部件，主要应用于场地赛、拉力赛等竞技类赛车的离合器液压操控回路，承担着将液压管路内的压力能转化为机械推力的作用，推动离合器分离轴承动作，实现发动机与传动系统之间的动力切断与平顺接合，保障赛车换挡过程的快速响应与动力传递稳定性。在实际赛事工况下，该部件需要承受高频次的离合操作冲击、持续的液压脉动载荷以及赛车行驶过程中的振动、温度交变考验，因此设计上优先兼顾了轻量化与结构强度的平衡。整体结构采用分体式同轴布局，主体为上下两段组合的缸体结构，上部为环形的压力腔端盖，下部为带安装支耳的缸身主体，侧向延伸出带品牌标识的液压油接口，用于连接离合器液压管路，输入高压制动液驱动内部活塞运动。设计过程中针对赛车的紧凑安装空间做了针对性优化，缸体外径控制在适配赛车离合器壳体安装位的尺寸范围内，三个带通孔的安装支耳沿缸体周向均匀分布，可通过螺栓直接固定在离合器壳体对应的安装面上，安装孔位的位置度公差严格控制，保证装配后油缸与离合器分离轴承的同轴度，避免偏磨导致的卡滞、漏油问题。产品采用缩径配置设计，12毫米的工作行程完全匹配对应型号离合器的分离间隙需求，活塞与缸筒之间的密封结构适配竞技级液压油的工作特性，可在高频往复运动下保持稳定的密封性能，避免液压泄漏导致的离合操纵失效。缸体上部的环形凸台结构既作为压力腔的承压部分，也兼顾了安装定位的作用，侧向油道的走向经过优化，减少液压油流动的阻力损失，提升离合操纵的响应速度，让车手在换挡时可以获得更直接的踏板反馈，精准控制离合器的接合程度，适配赛车激烈驾驶下的精准操控需求。整体外形无多余冗余结构，所有外部轮廓均做了圆角过渡处理，既减少了应力集中风险，也避免安装过程中与周边线束、管路发生干涉，金属材质的缸体经过表面处理，可抵御赛事环境下的油污、水汽侵蚀，延长部件的使用寿命，满足高强度赛事的使用要求。
