管式空间桁架承载车架结构设计

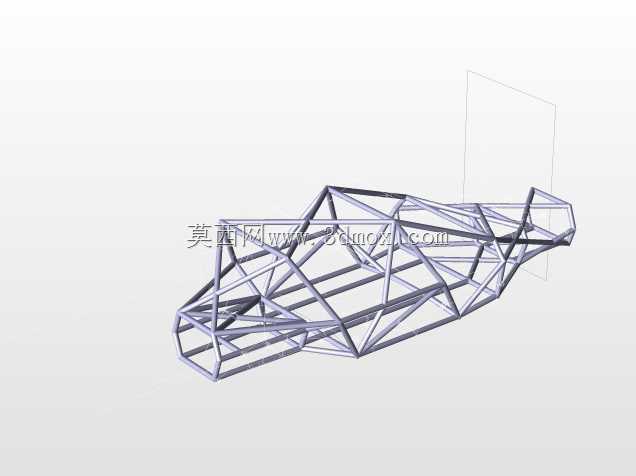

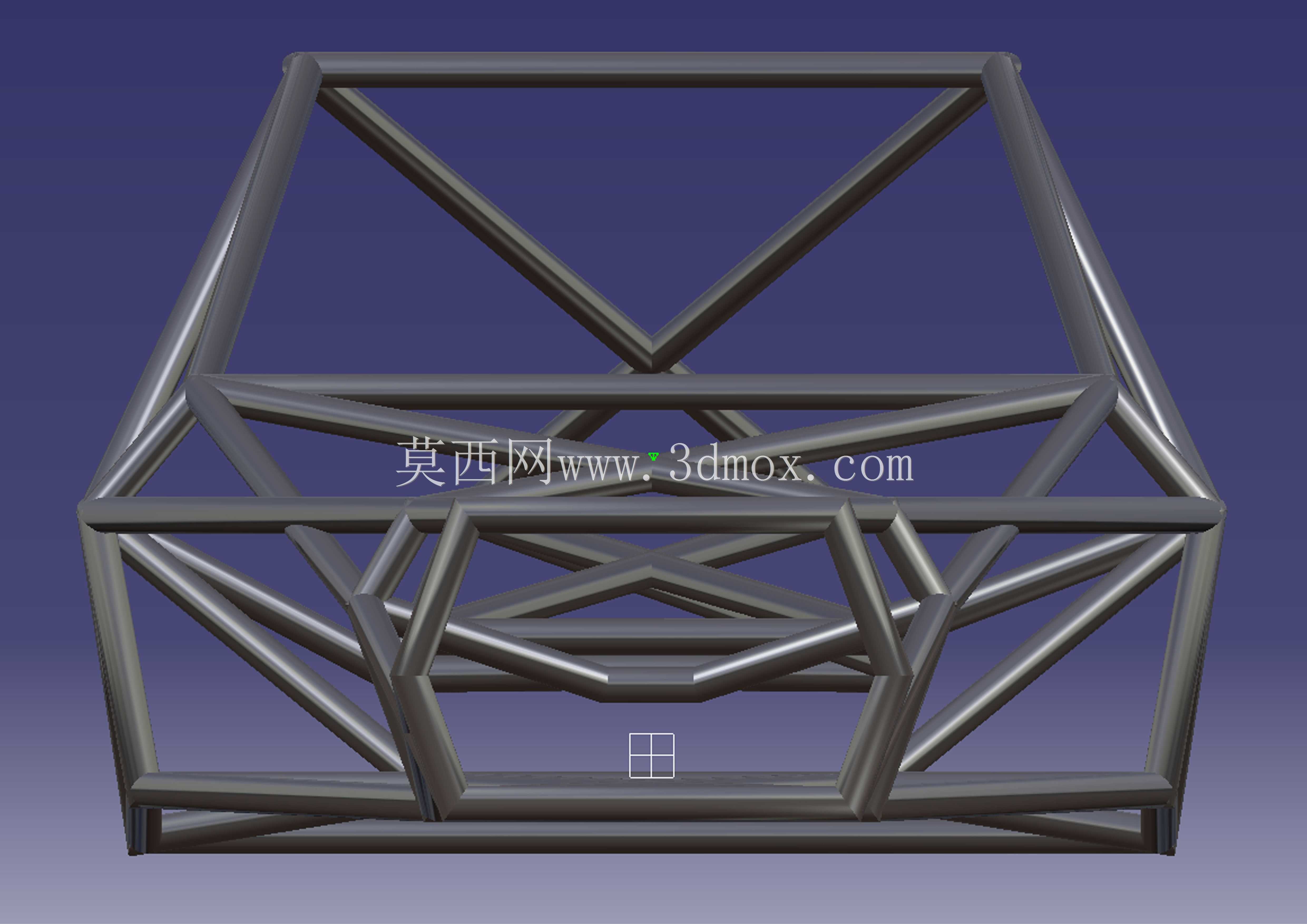

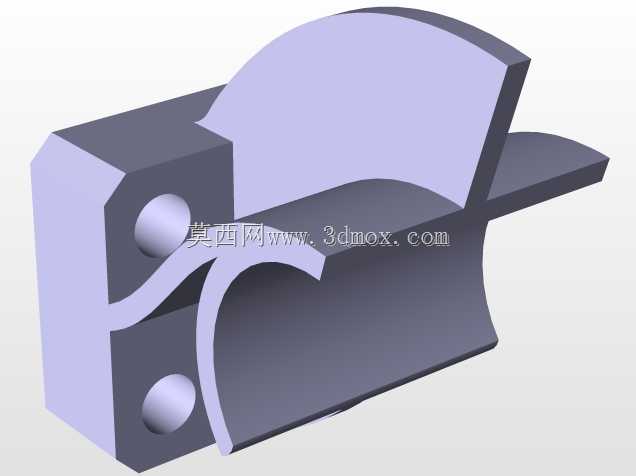

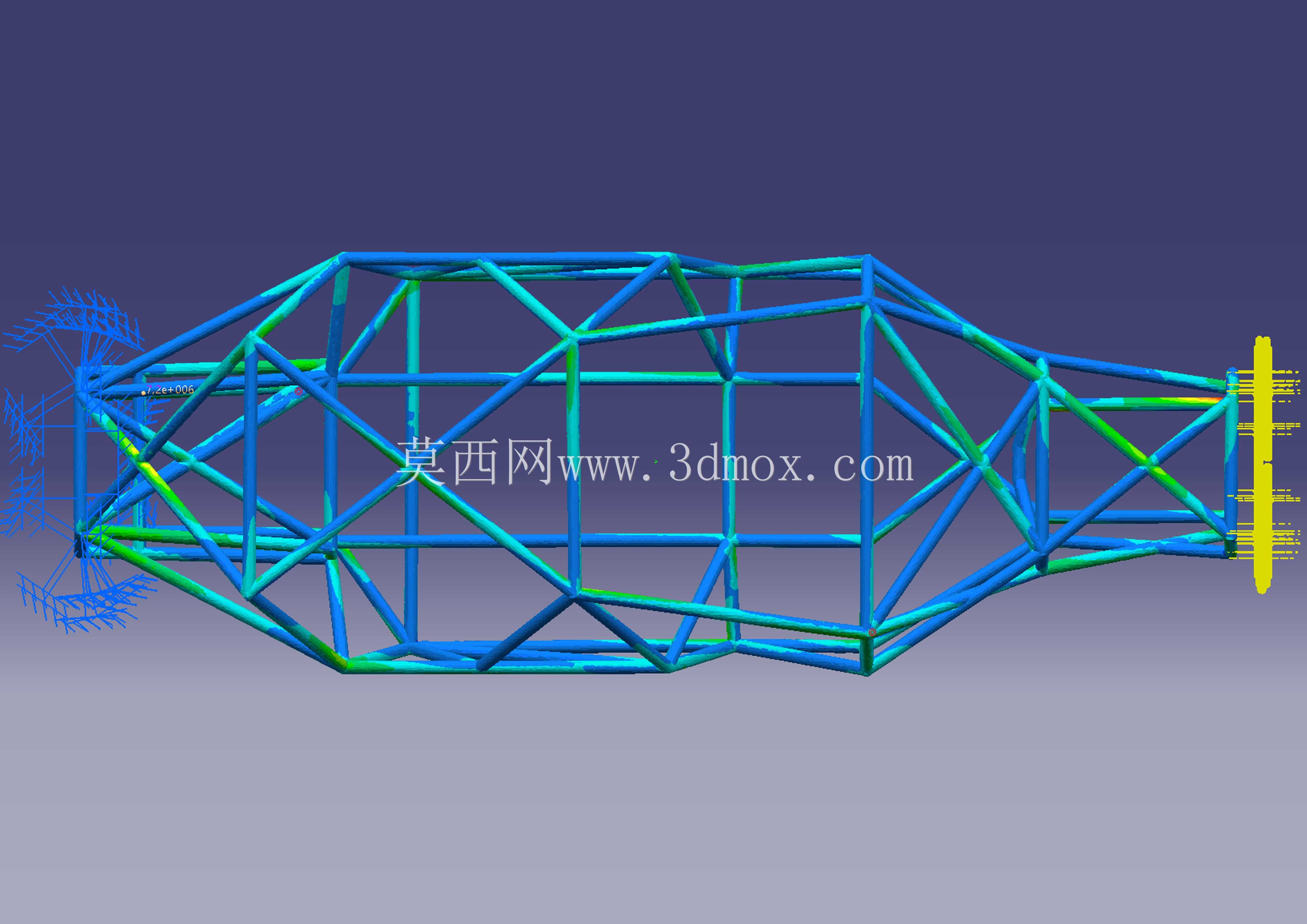

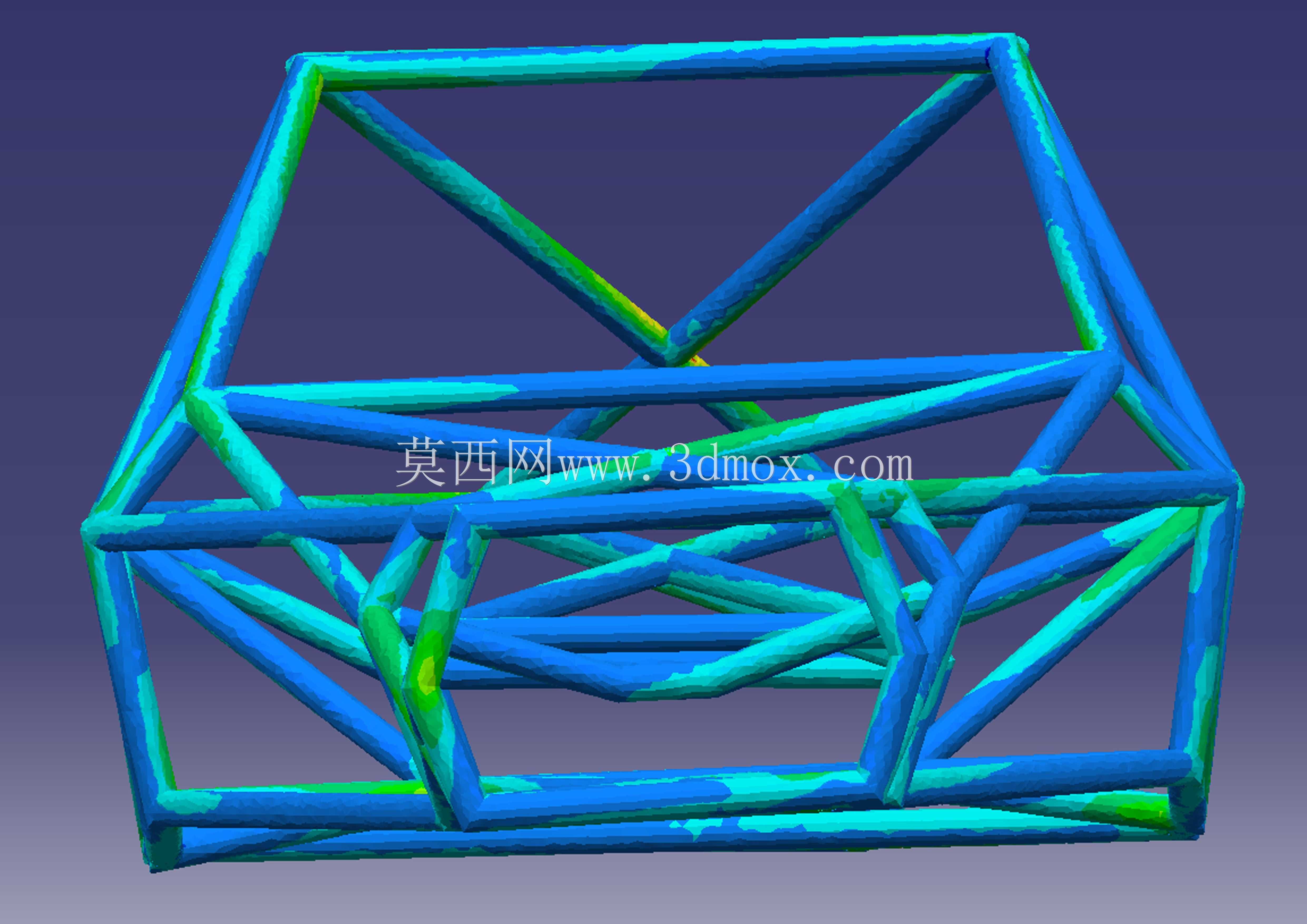

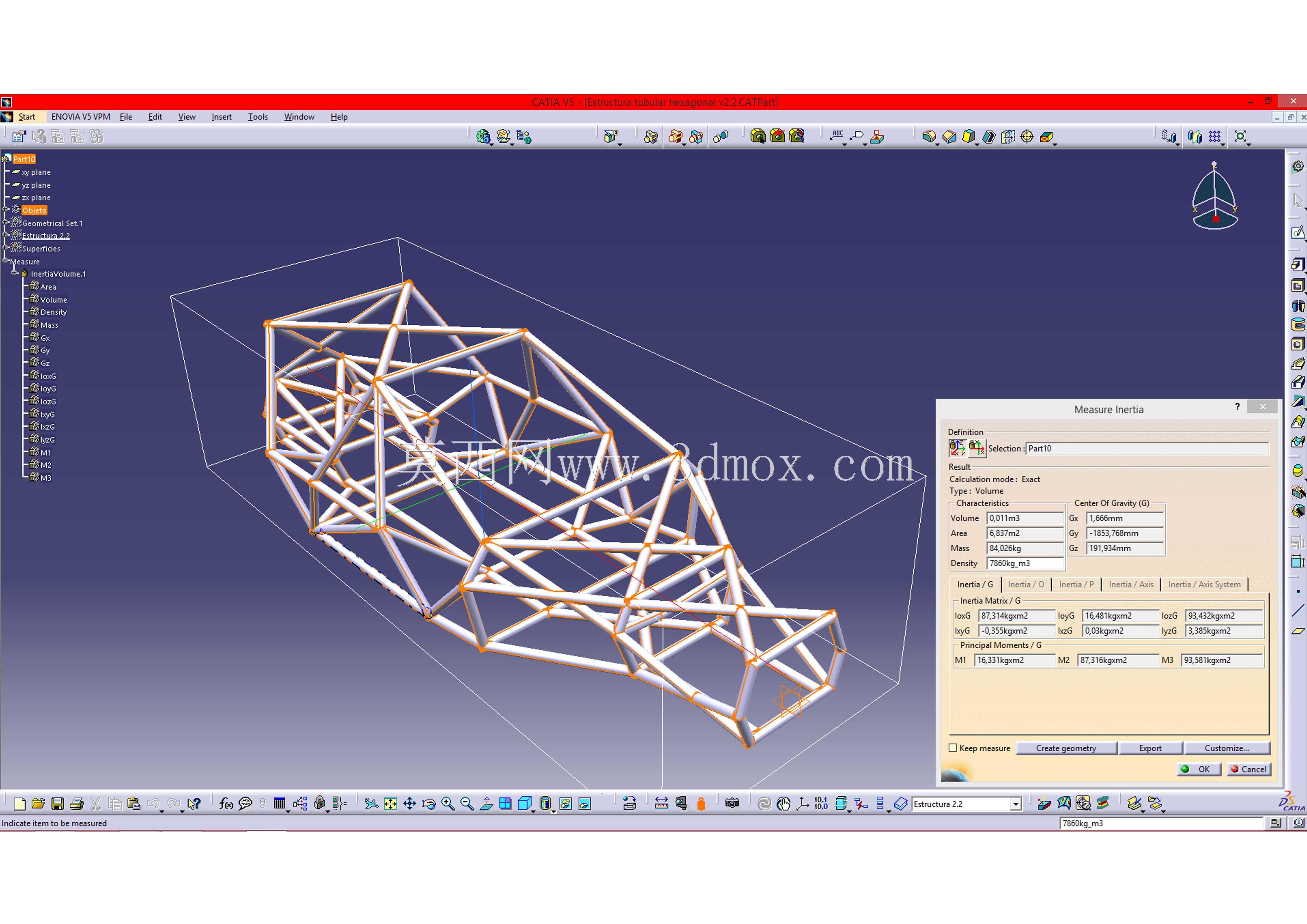

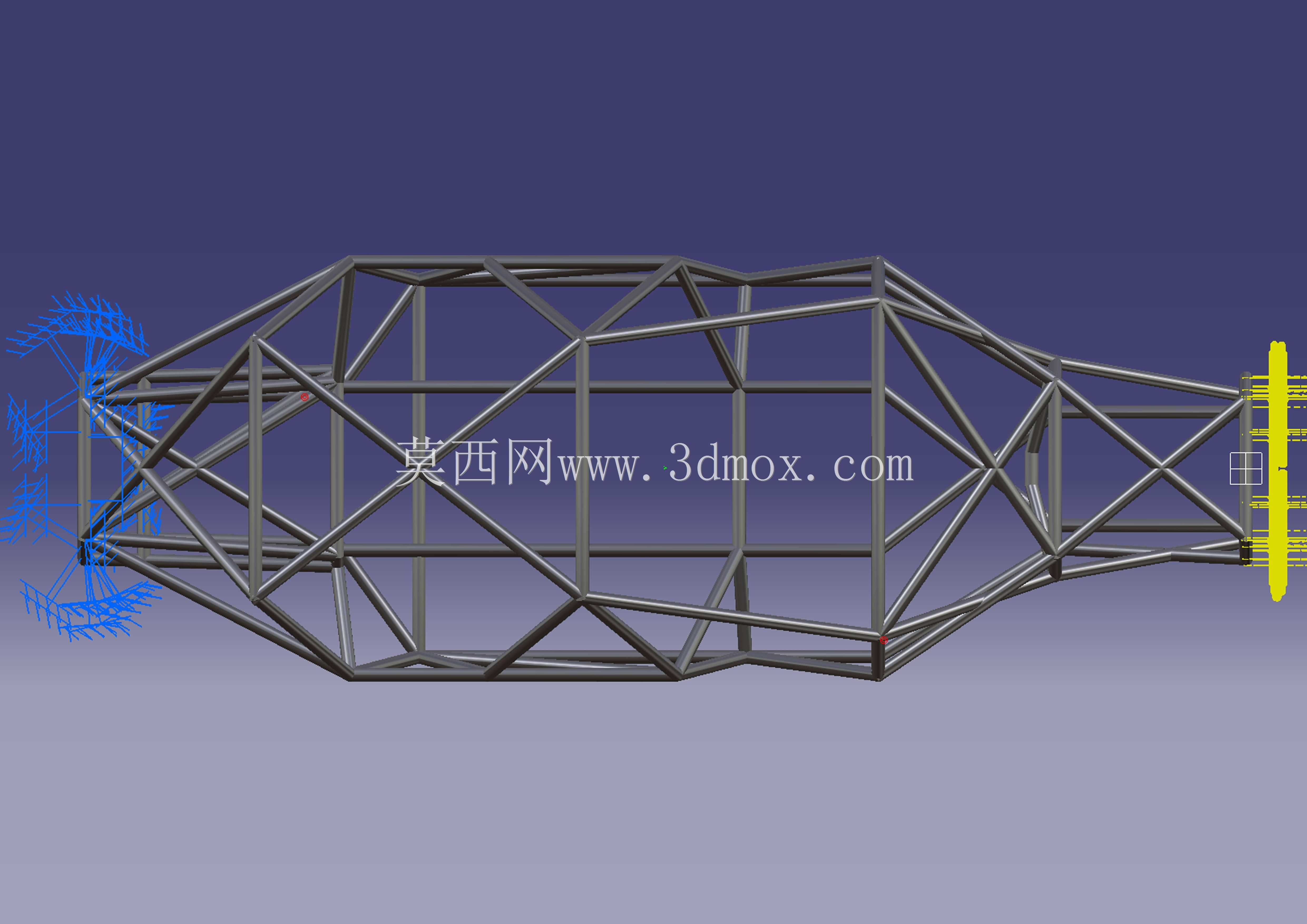

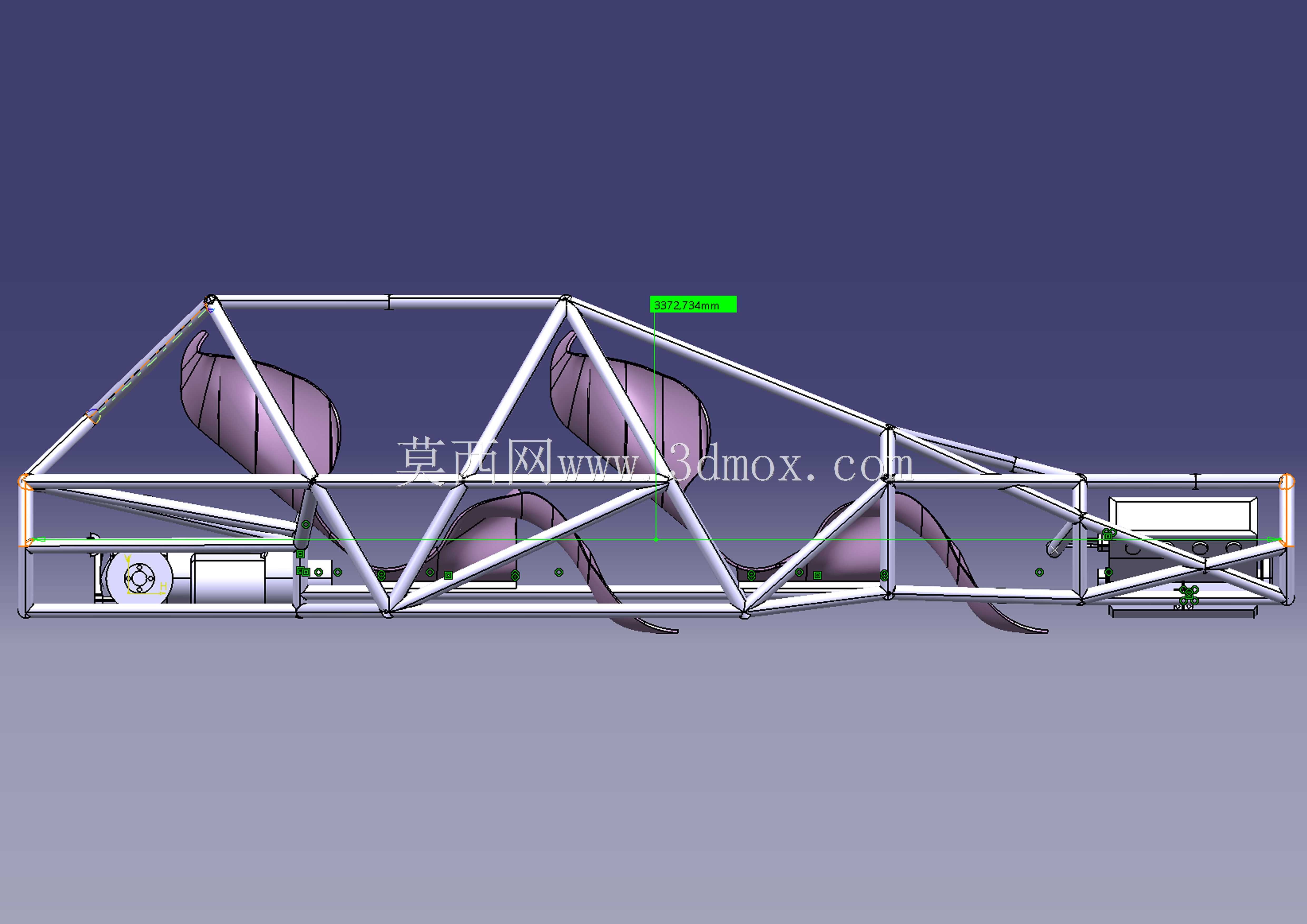

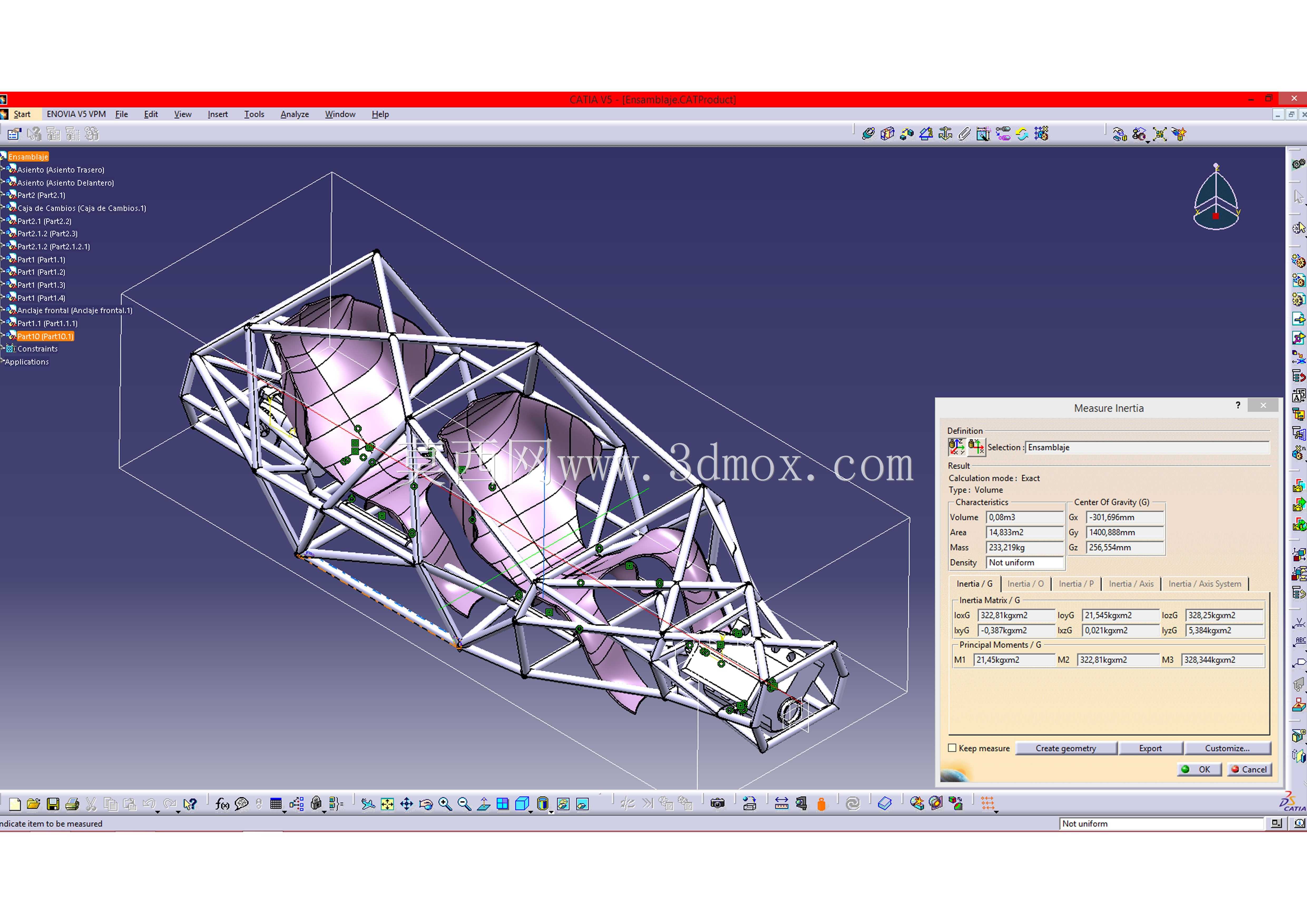

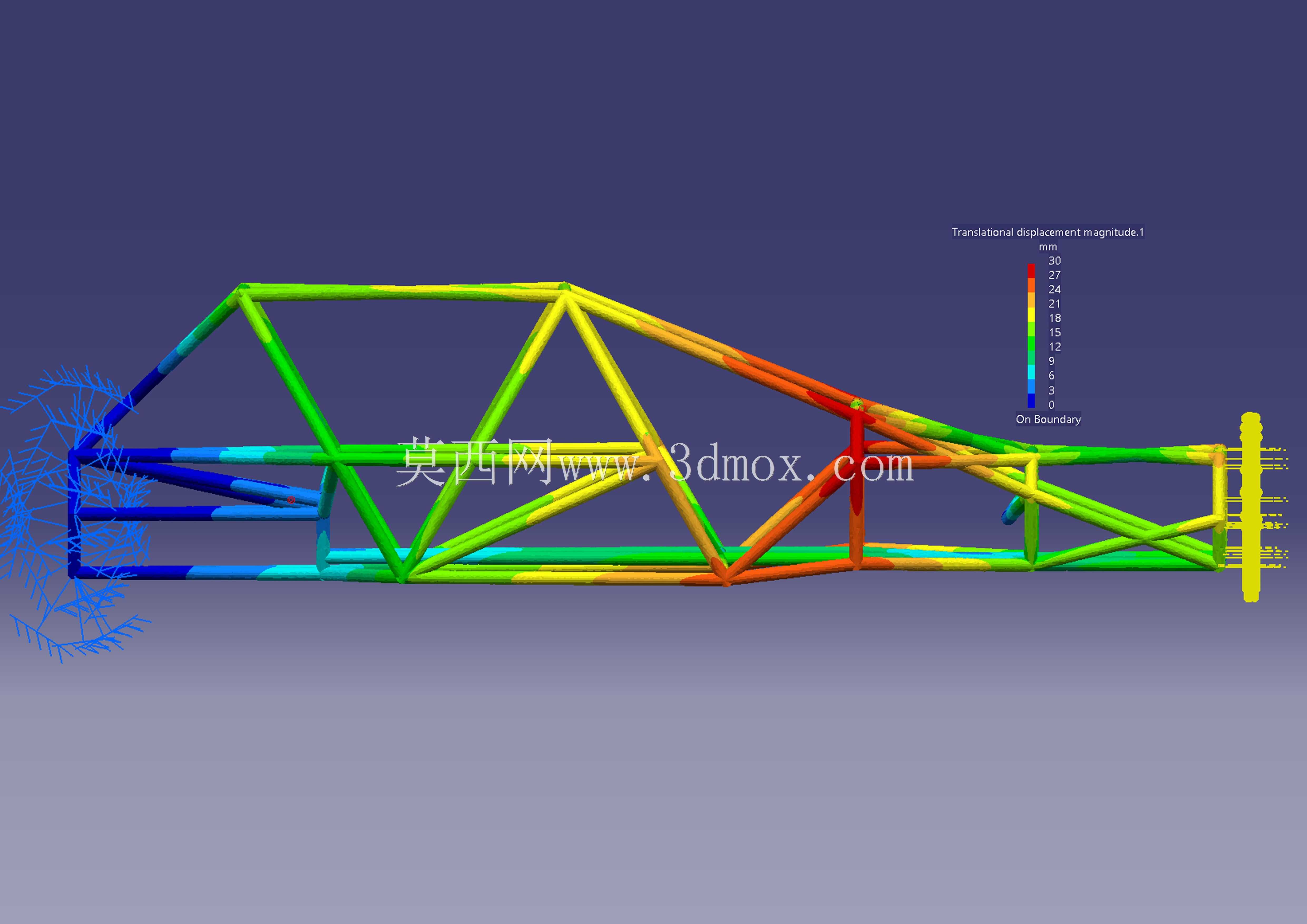

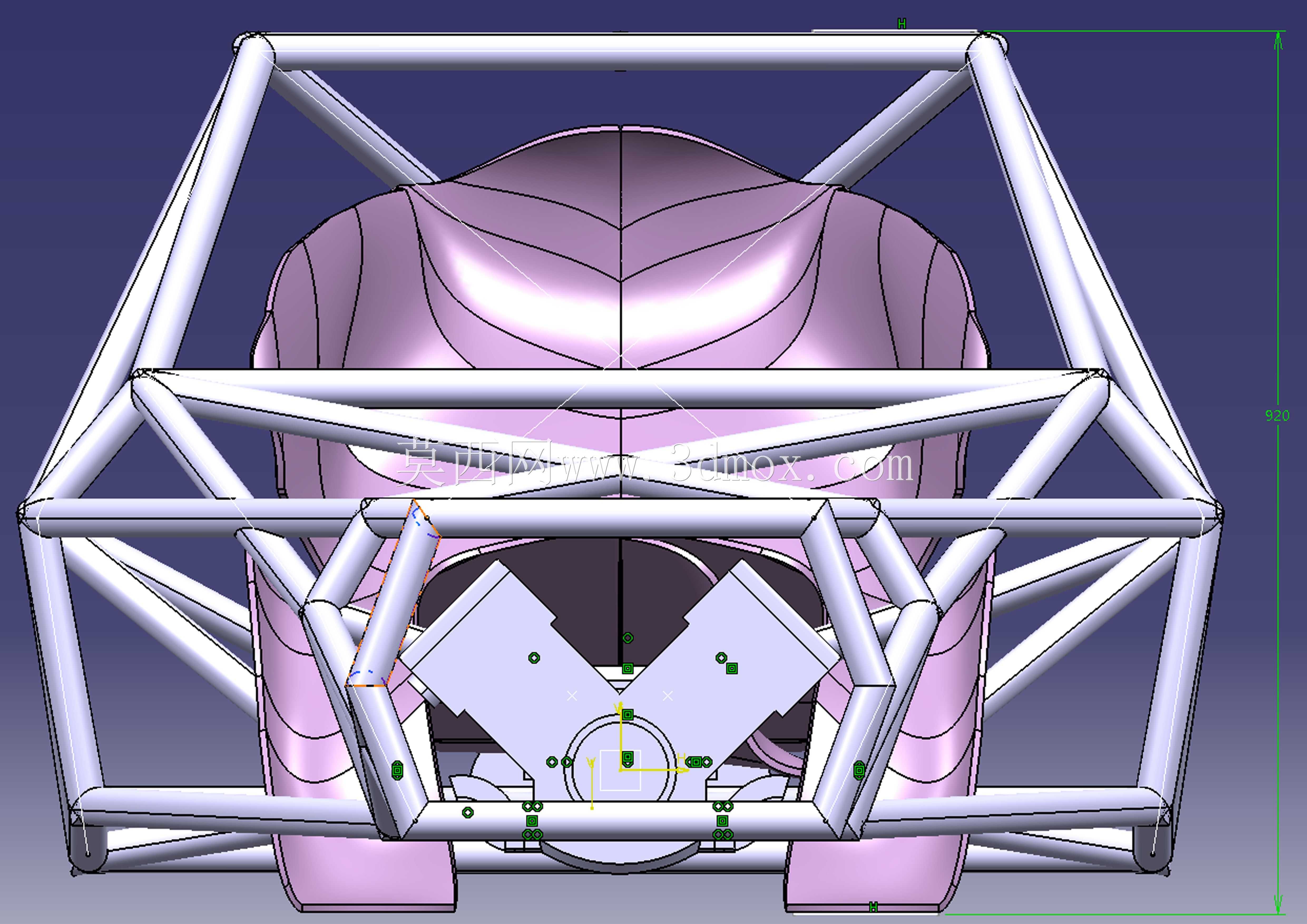

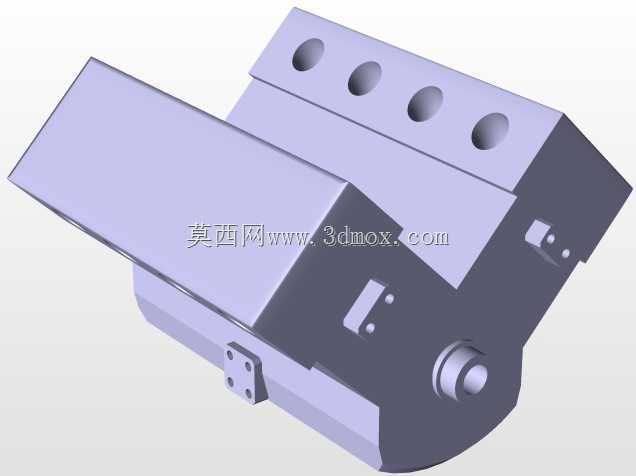

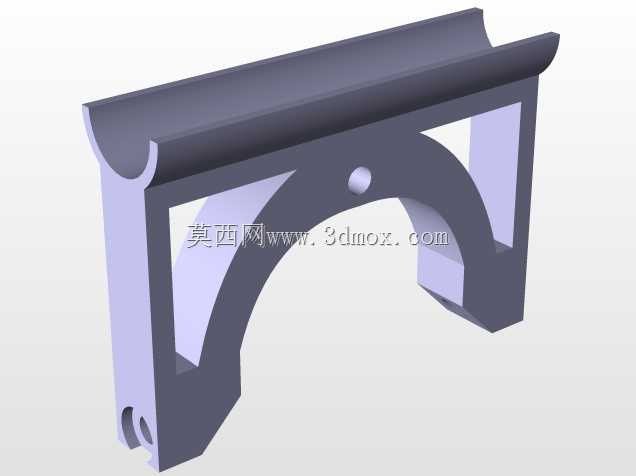

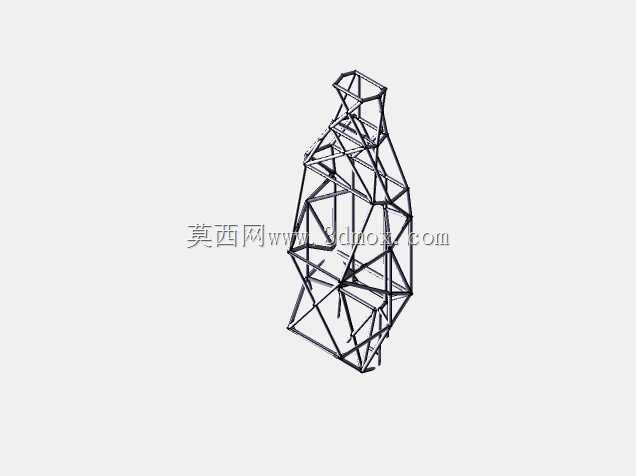

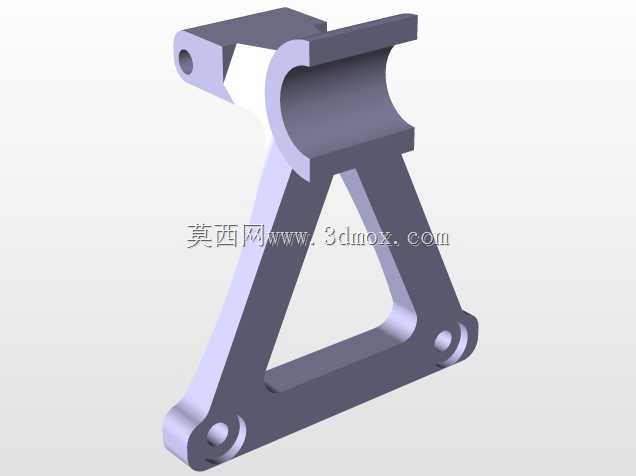

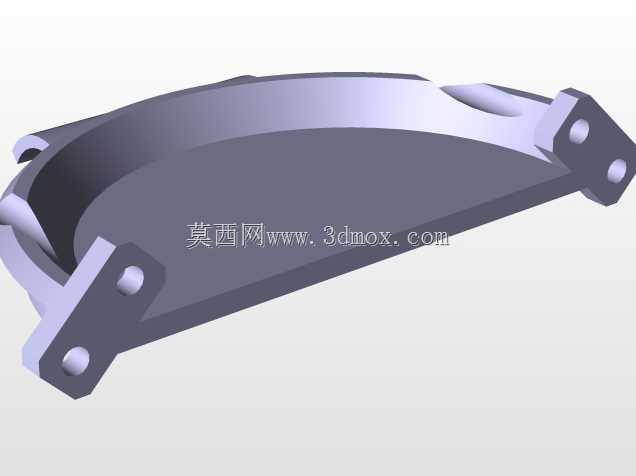

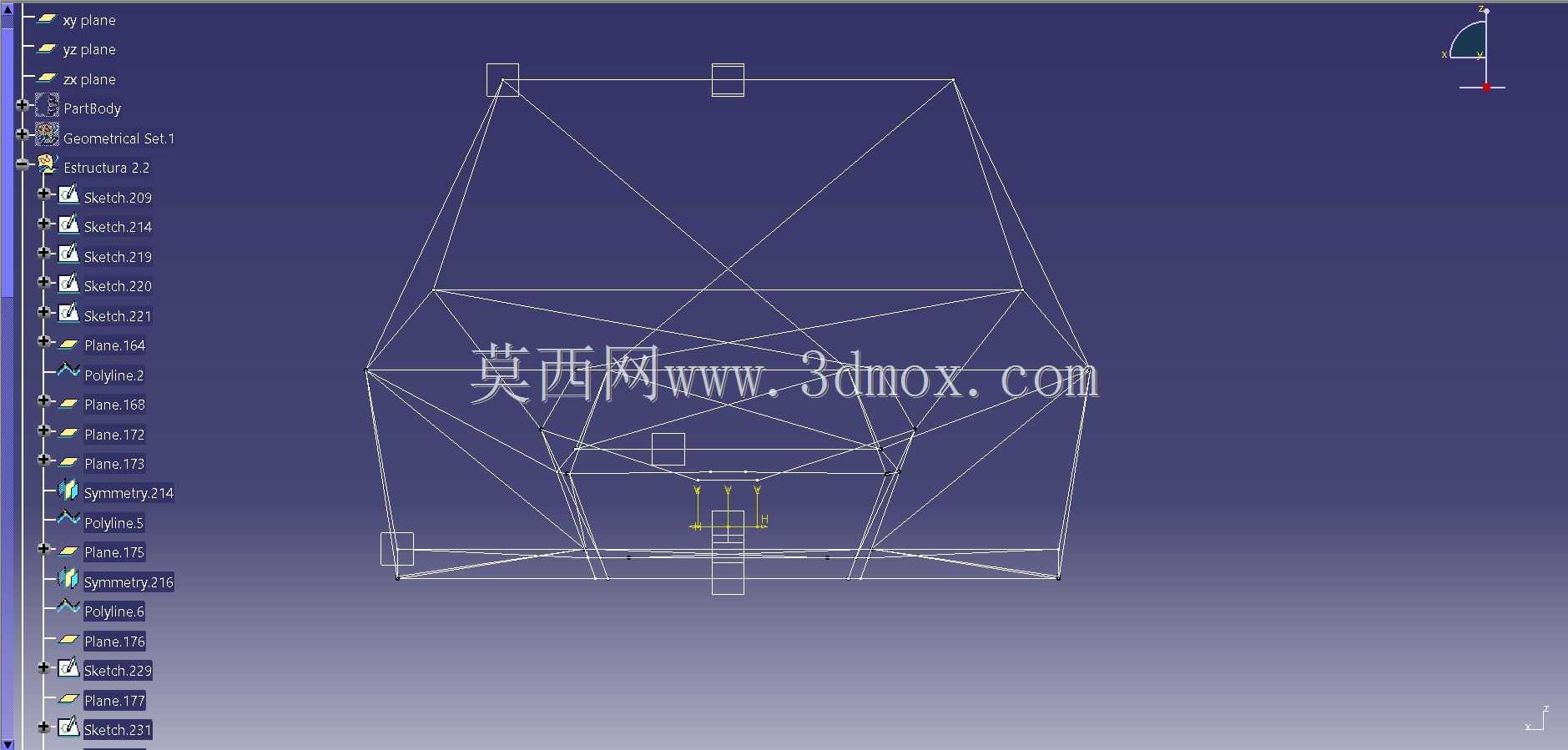

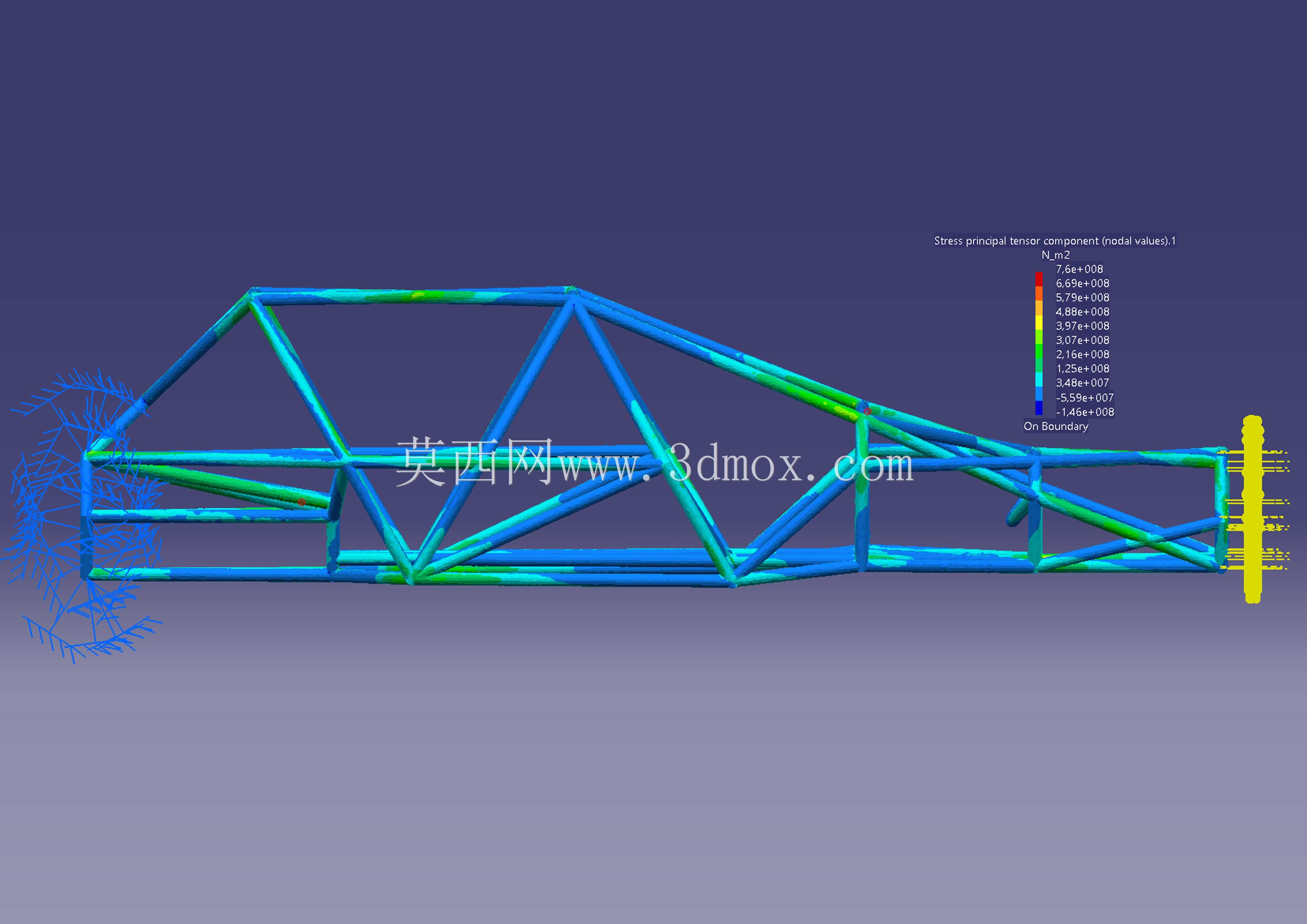

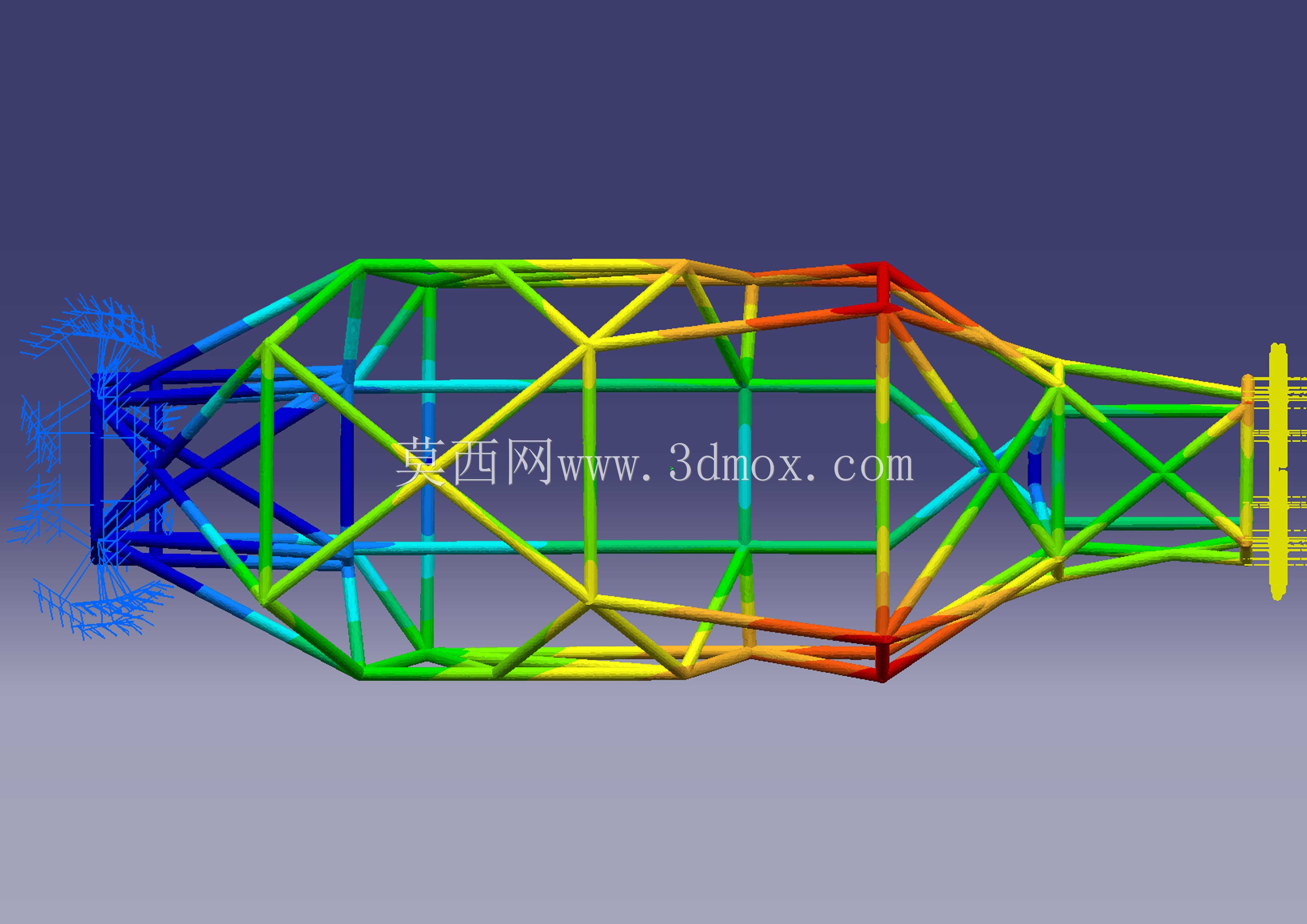

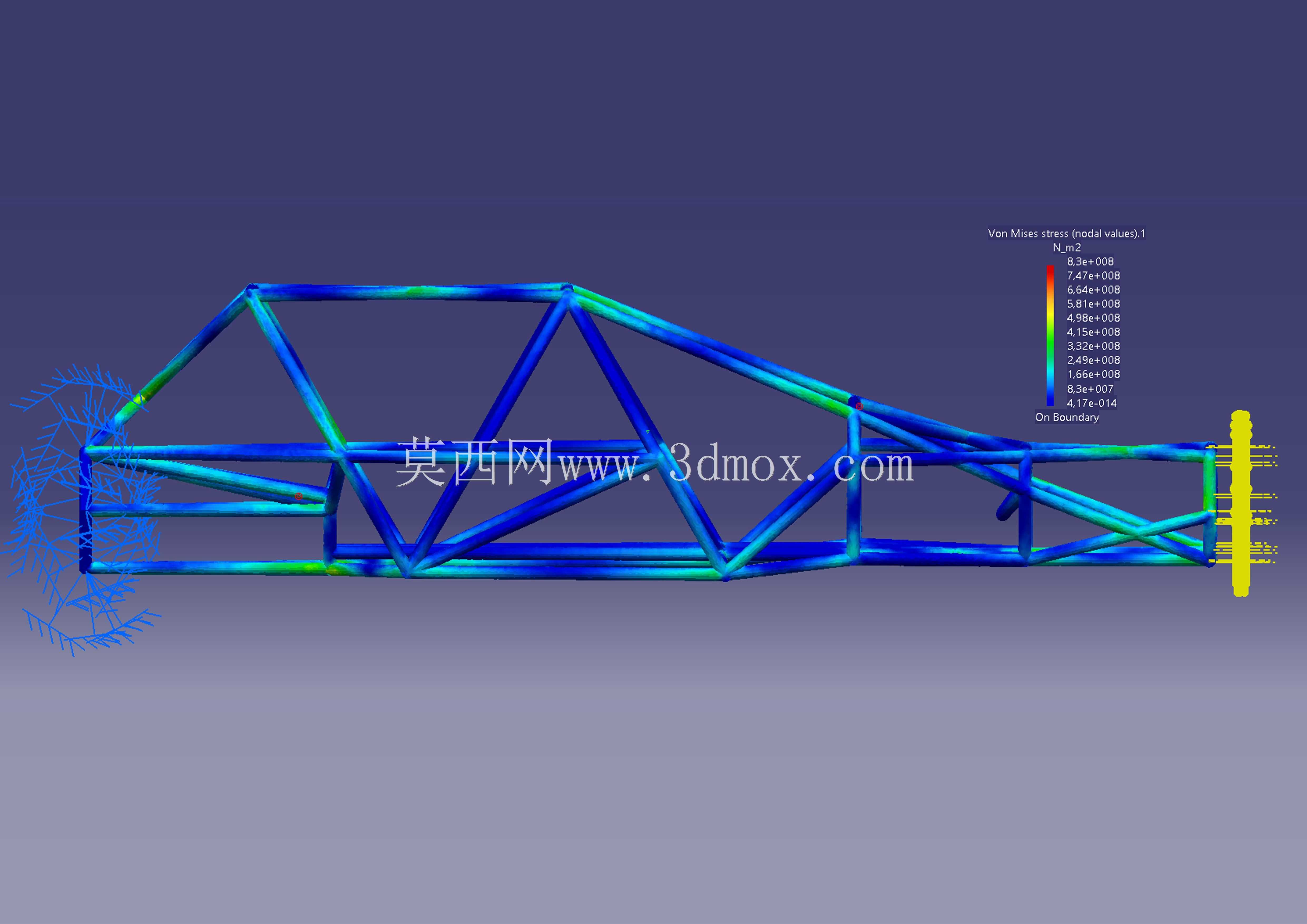

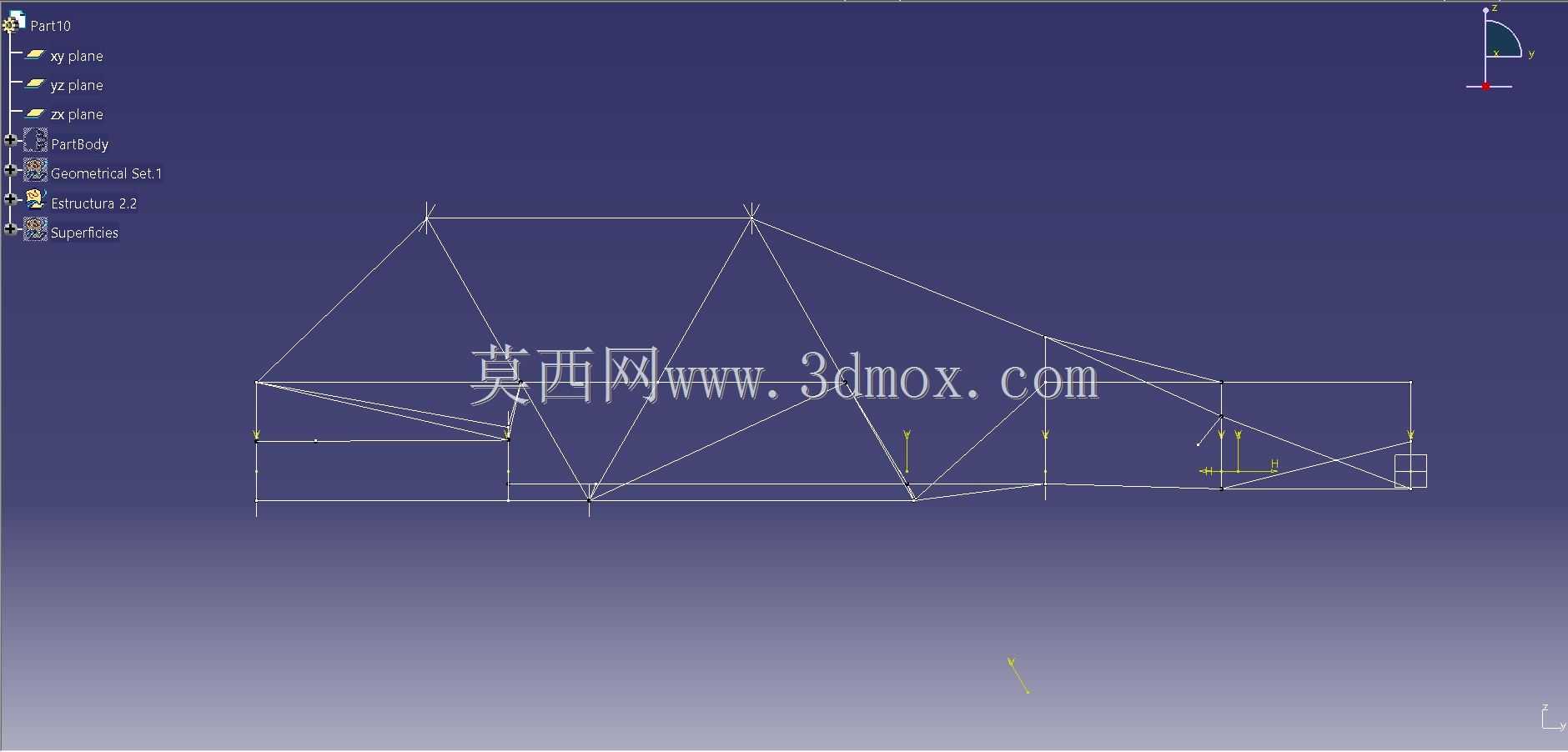

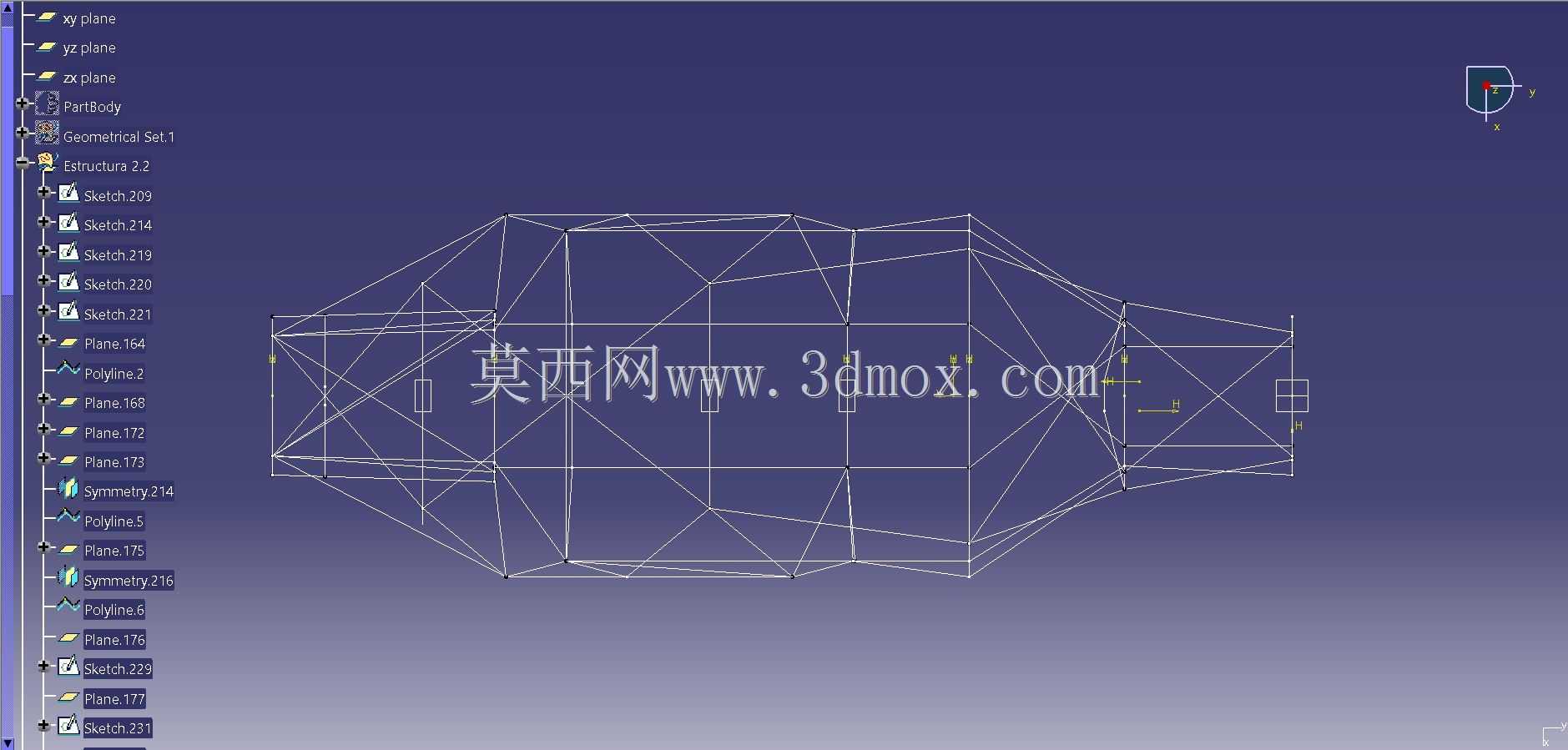

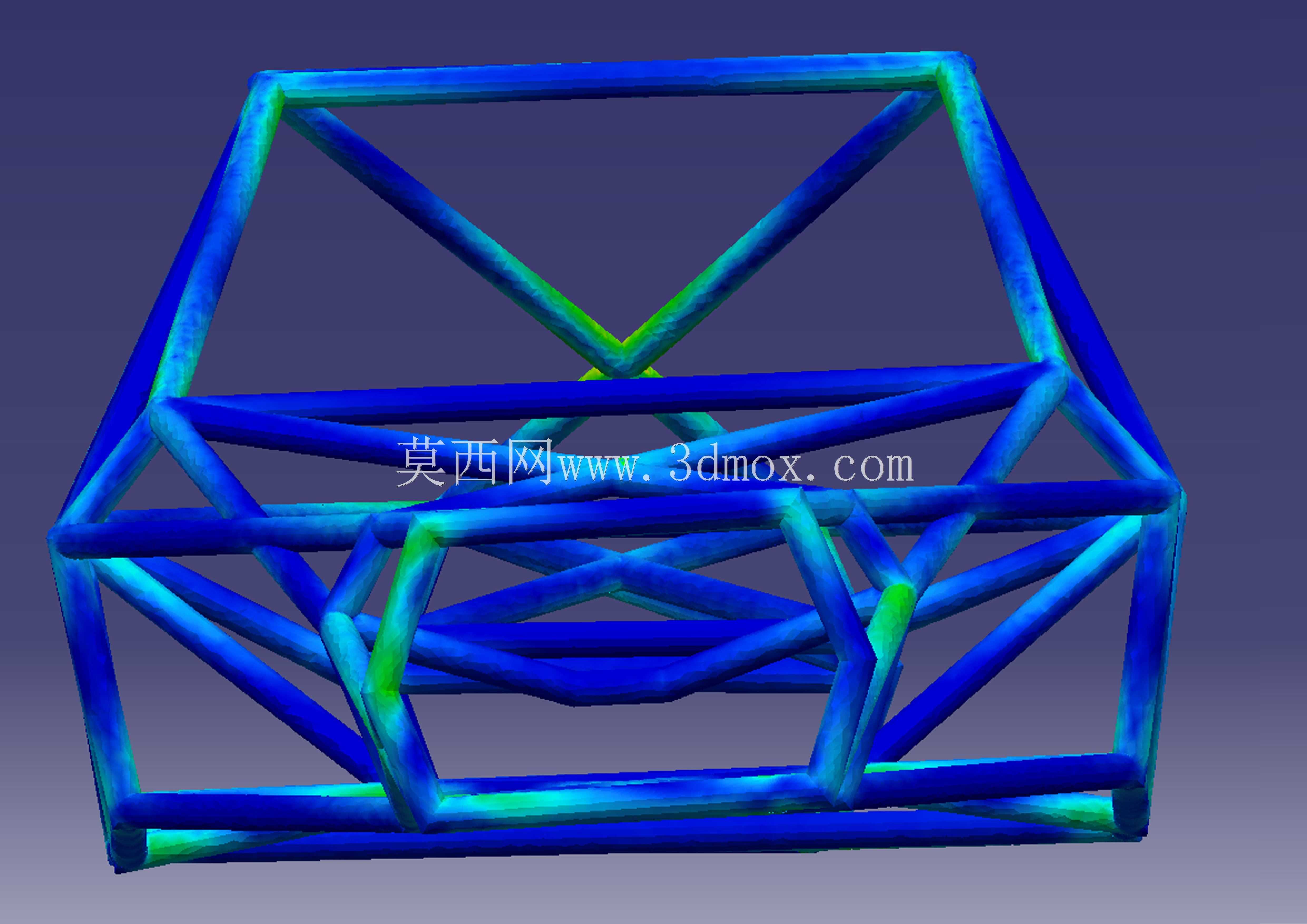

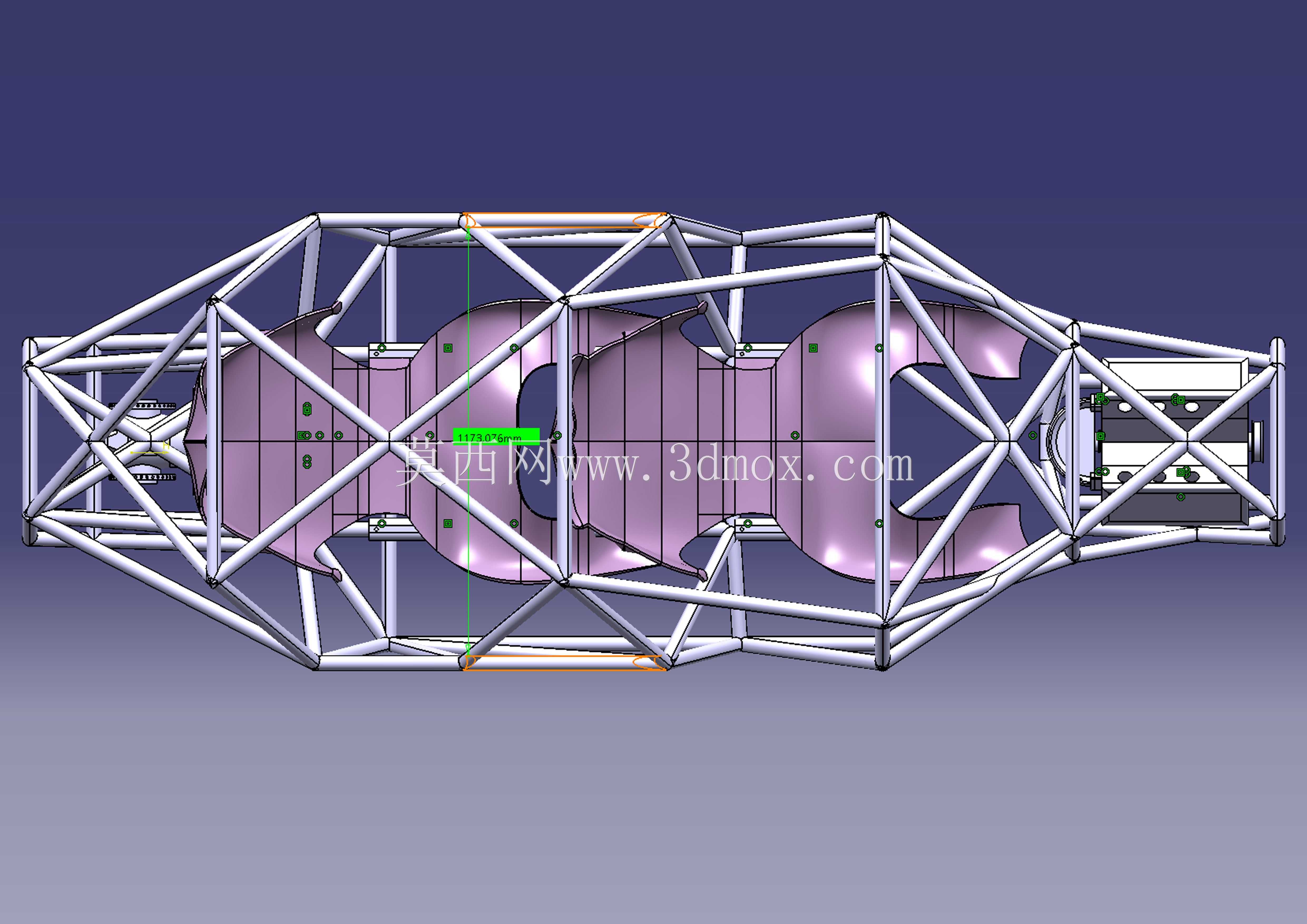

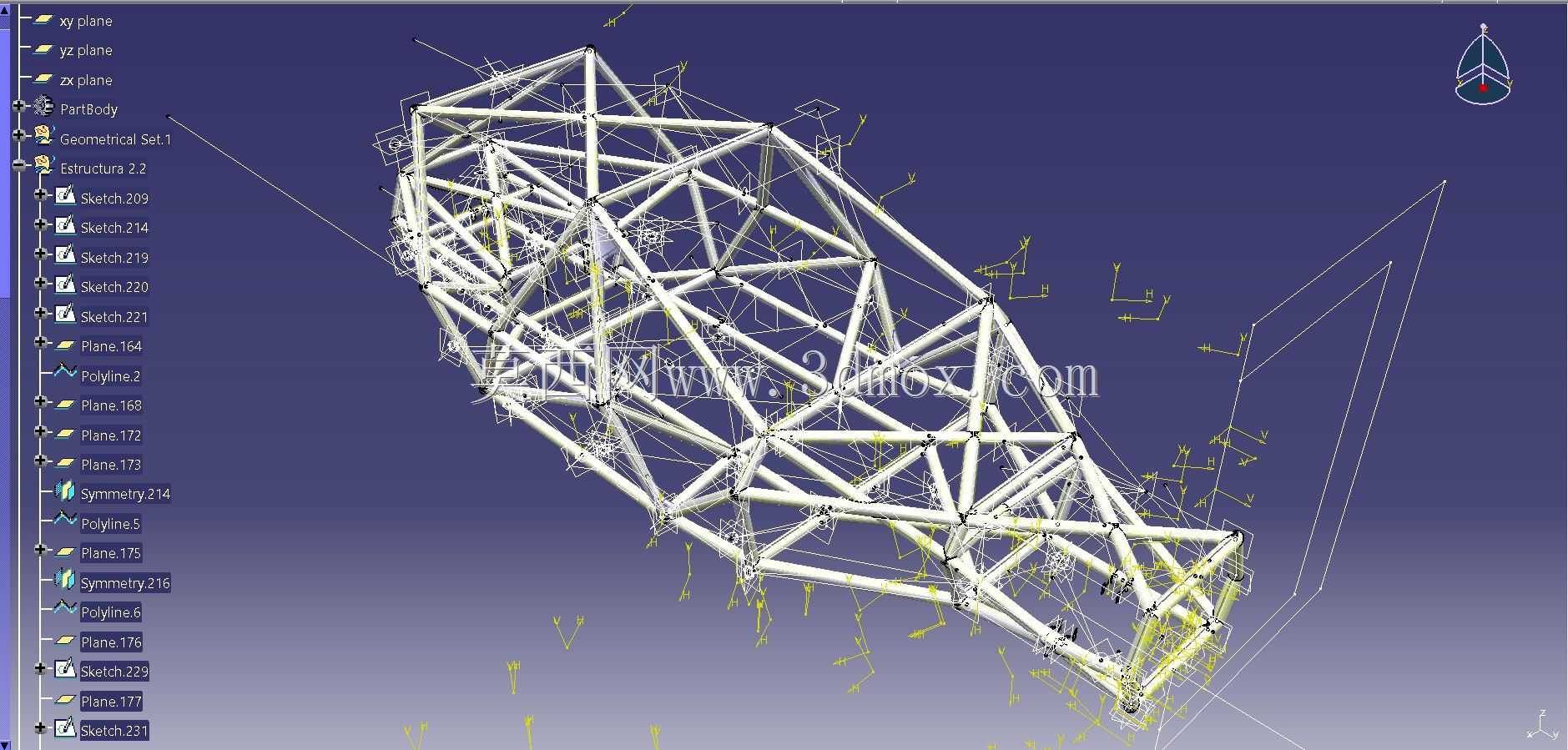

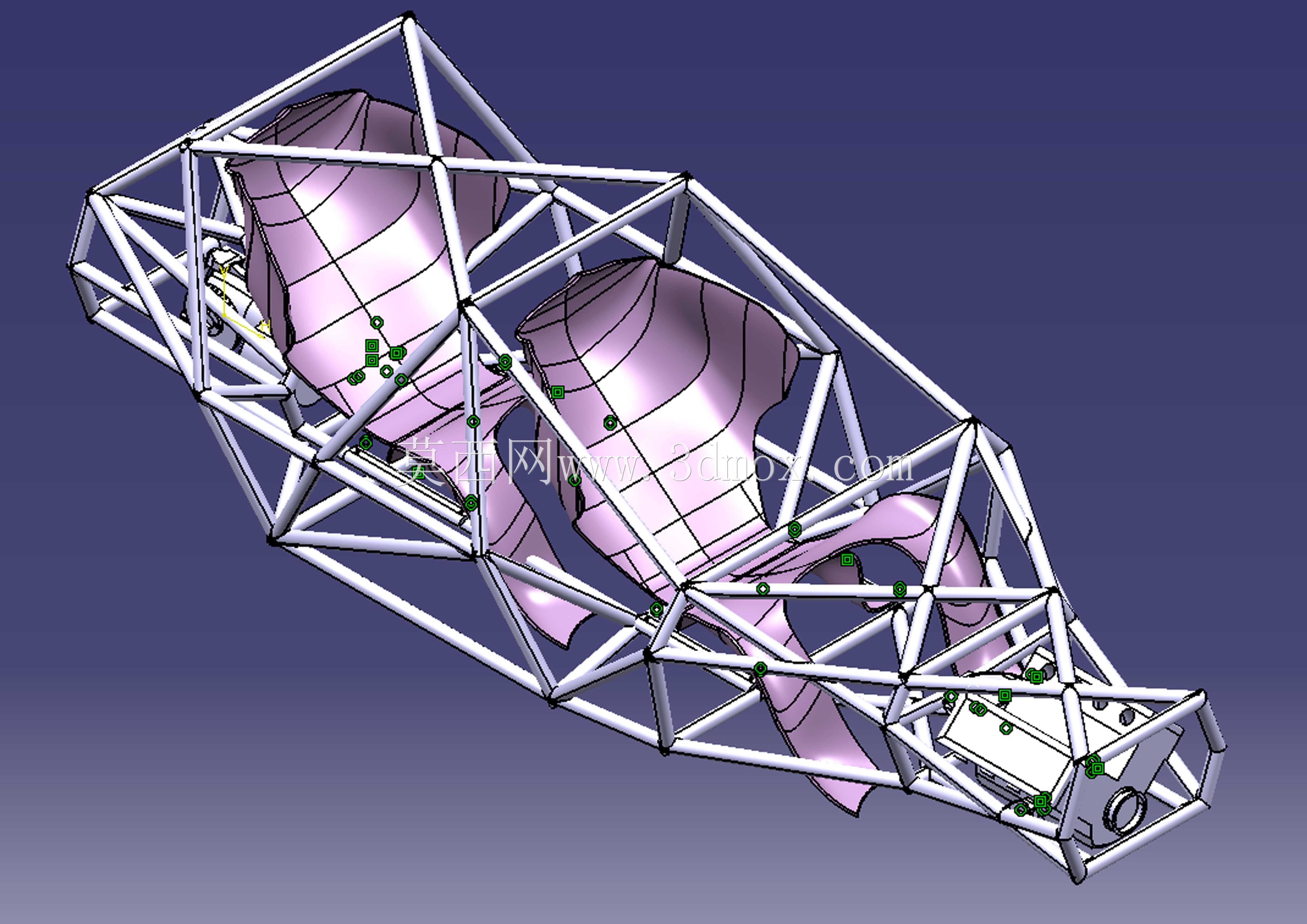

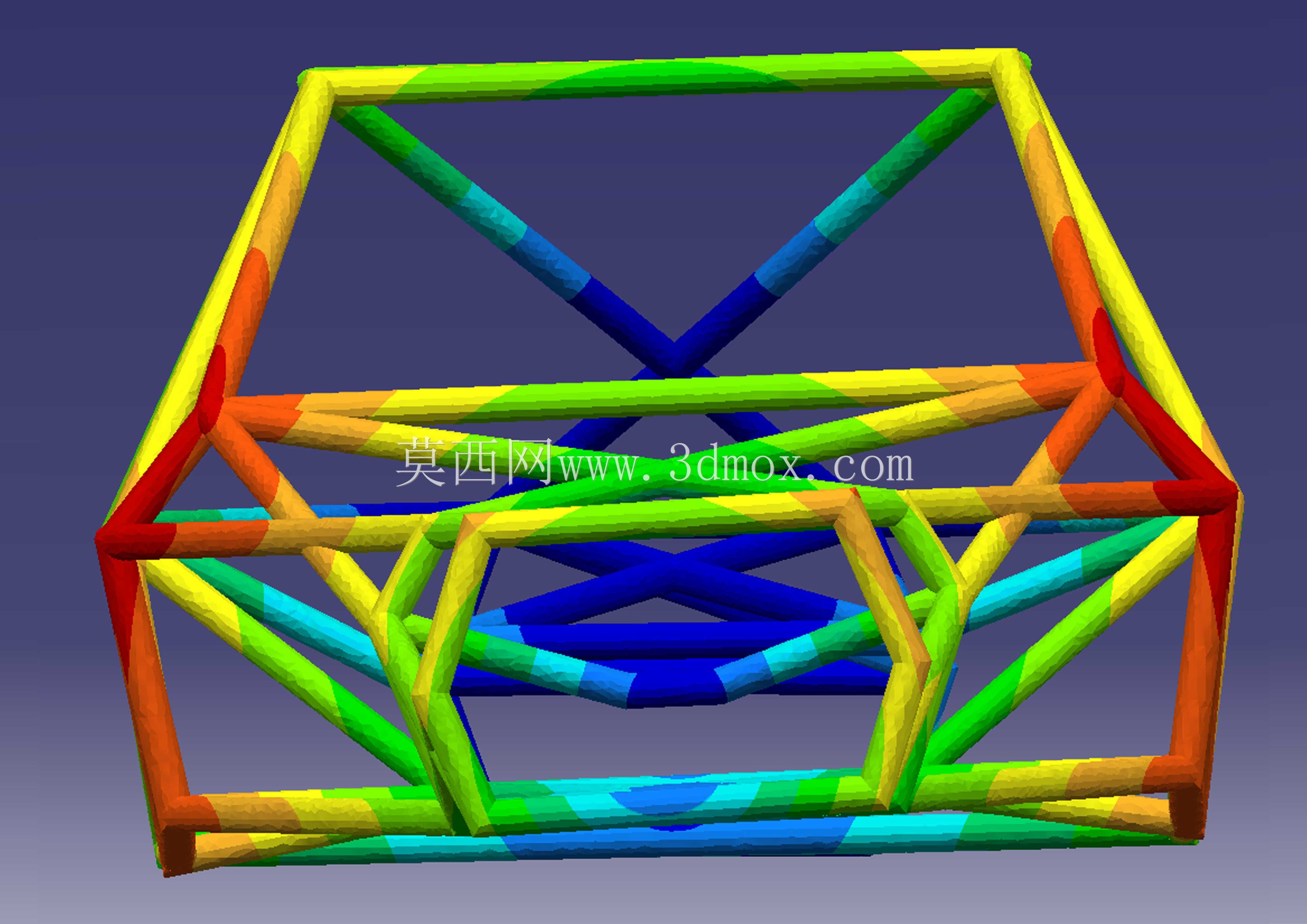

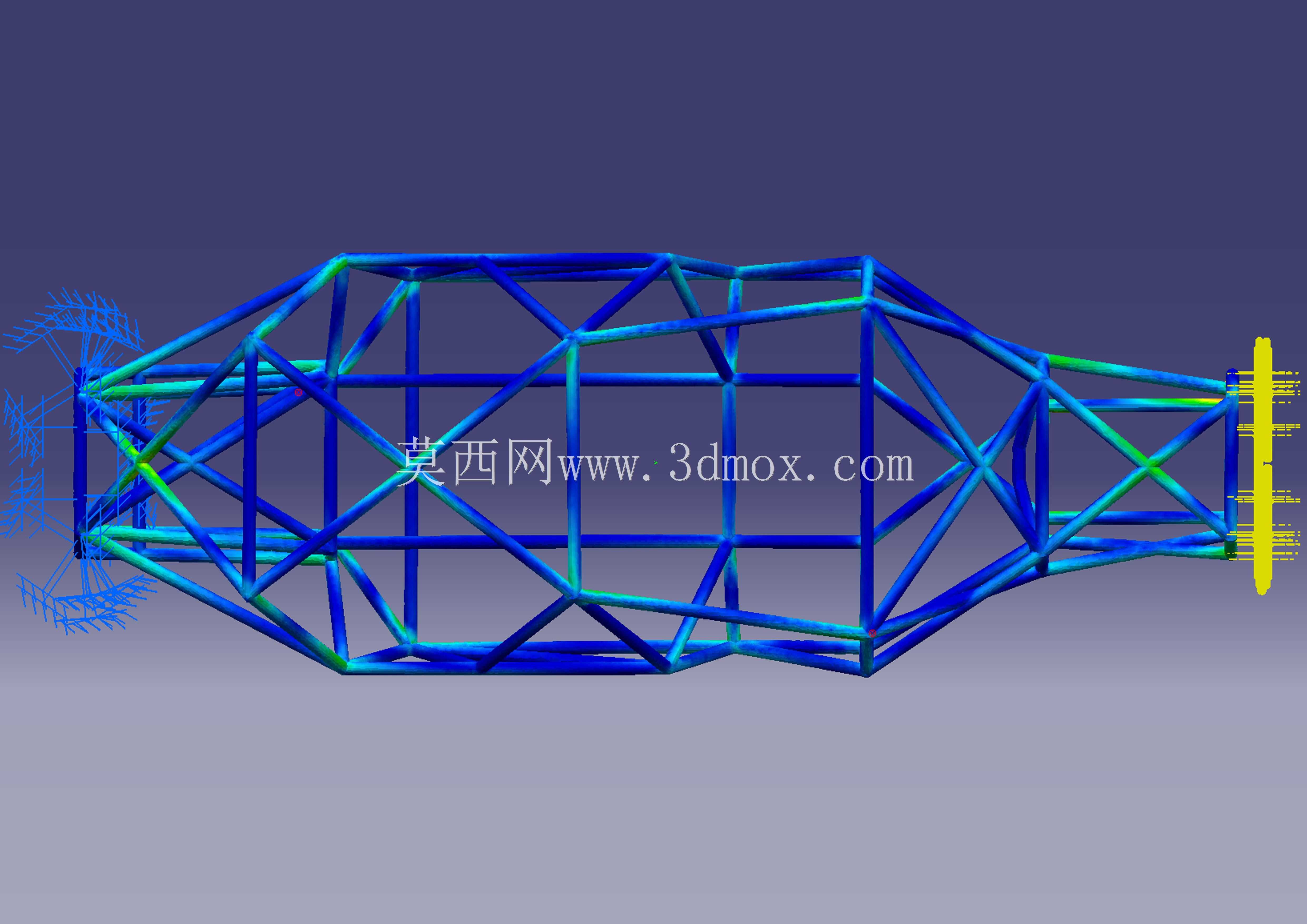

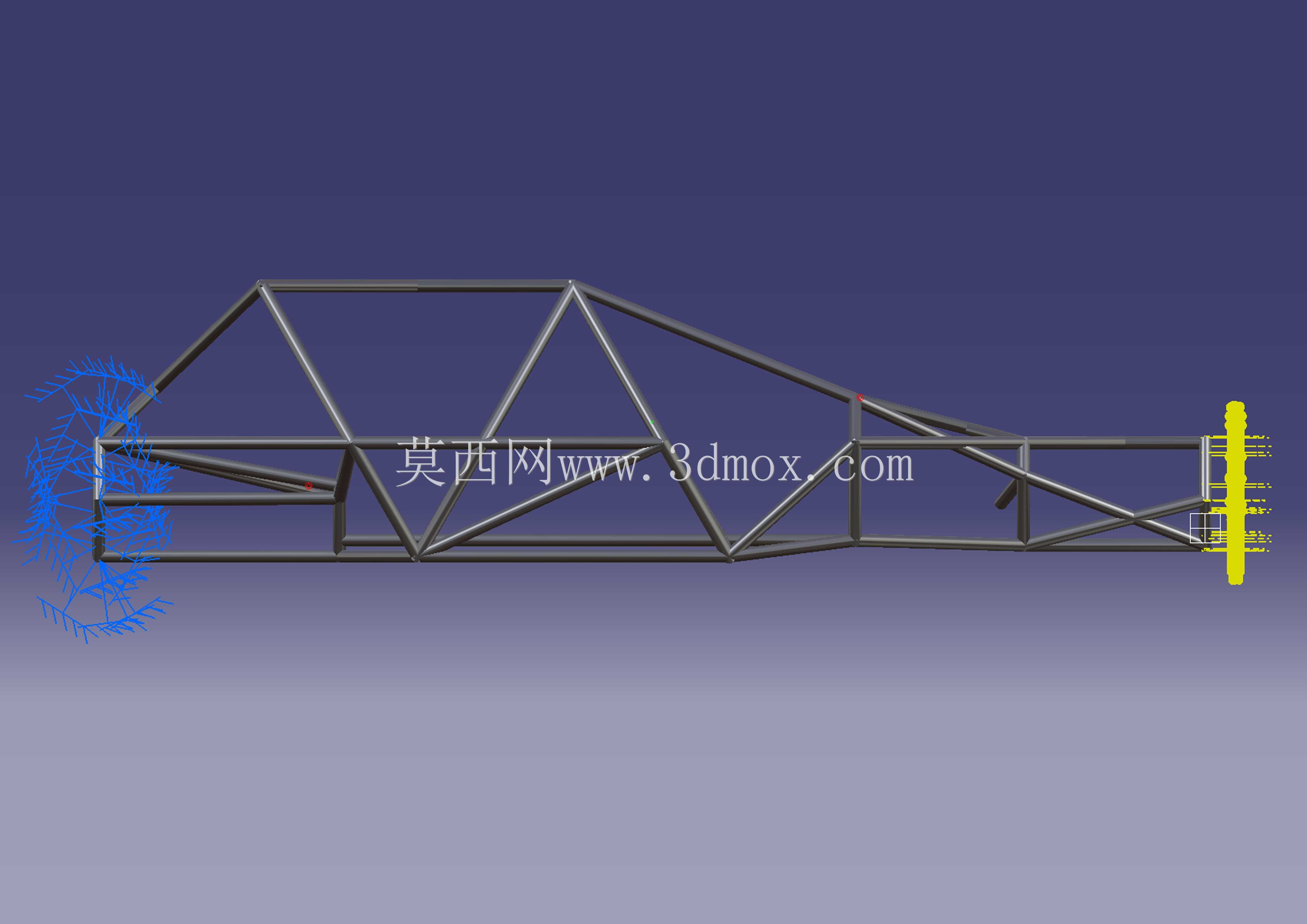

该管式空间桁架结构主要面向小型单人竞速载具的承载主体设计，核心应用场景覆盖场地竞速实验载具、轻量化特种作业代步载具的主体承载框架搭建，可直接作为载具的核心受力基体，承接动力单元、驾乘位、行走机构、外覆盖件的全部安装载荷，同时承担行驶过程中来自路面的冲击载荷、转向侧倾载荷以及加减速过程的惯性载荷，保障载具在复杂工况下的结构稳定性。从实际用途来看，该结构摒弃了传统冲压焊接式承载车身的厚重板材设计，采用圆管拼接形成空间受力体系，在保证整体结构刚度、抗扭强度满足使用要求的前提下，大幅降低整体自重，适配对自重敏感的竞速类、低能耗实验类载具的使用需求，既能够为驾乘人员提供可靠的安全防护空间，也能为各配套系统提供精准的安装定位基准。在功能特性上，该桁架结构通过三角形稳定构型的连续排布，将各个方向的外加载荷快速分散到多根主管上，避免局部应力集中导致的结构失效，同时预留的管状缺口可适配线束、管路的穿设布置，减少额外的固定支架设计，框架内部的空腔可直接容纳驾乘人员与核心动力部件，外侧的连接点位可直接匹配悬架、转向机构、轮组的安装接口，无需额外做大面积的结构改制。设计思路上，整体以受力路径最优为核心原则，先根据载具的总布置要求确定驾乘空间、动力舱、轮组安装点的边界位置，再沿着载荷传递的主要路径布置主承力管，在应力集中的节点位置增加斜向支撑管强化局部刚度，针对管架拼接处的管状裂口做了圆弧过渡处理，避免焊接过程中出现应力裂纹，同时兼顾后期外覆盖件的安装贴合度，让曲面覆盖件可以顺畅固定在管架外侧，形成流畅的外部气动外形。在外形尺寸与安装边界上，整体框架按照单人驾乘的空间需求设定长宽高比例，前部预留的安装空间可适配转向机构与前轮悬架的安装行程，后部预留的动力舱空间可容纳动力单元与传动组件，底部的安装点位高度匹配常规小尺寸轮组的跳动行程，两侧的框架边界预留了外覆盖件的安装余量，不会出现轮组跳动、部件运转时与框架发生干涉的问题，整体结构可直接根据管径参数完成管材下料与拼接焊接，无需复杂的成型加工，适配小批量定制载具的生产加工需求。
