钢厂重载三轴平板运输半挂车结构设计

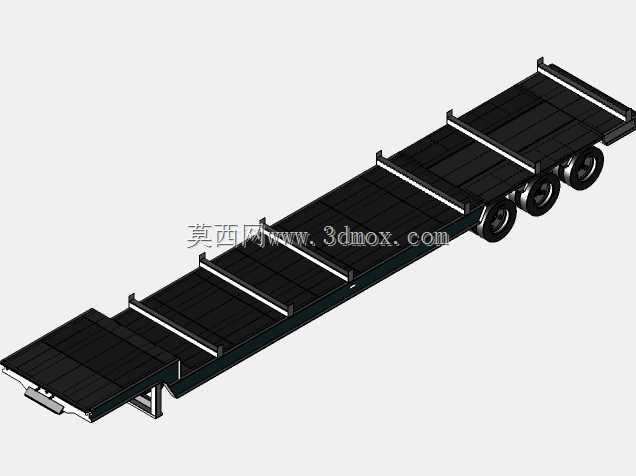

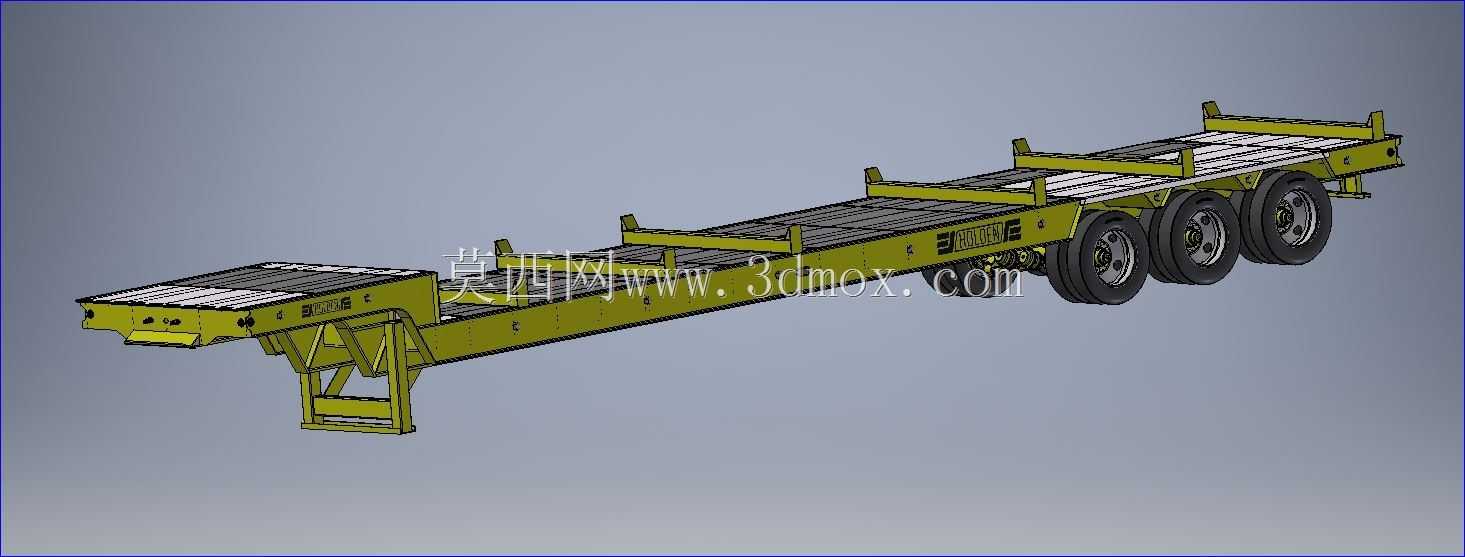

这款重载平板运输半挂车，主要面向炼钢厂内部高温、重载、短驳转运的核心作业场景，适配钢厂内钢坯、钢卷、重型冶金备件、成品型材等大吨位物料的厂内周转需求，同时也可满足厂区到周边物流堆场的中短途重型货物转运作业，解决常规运输挂车承载能力不足、无法适配钢厂重载工况的痛点。整车采用低平板平直承载台面设计，台面全程无凸起结构，能够最大化利用装载平面的有效面积，可同时承载多件大尺寸重型冶金工件，避免常规挂车鹅颈部位凸起带来的装载空间浪费。车架主体采用高强度合金钢焊接箱型梁结构，主纵梁采用变截面设计，在牵引连接区域做局部加厚加强处理，既保证了牵引部位的抗扭、抗冲击能力，也在承载区域实现了均匀的载荷分布，避免重载下车架出现应力集中导致的变形、开裂问题。行走系统采用三轴并排布置的重载车桥配置，搭配大承载能力的重载轮胎与钢板弹簧悬架，能够均匀分散70吨级的满载载荷，降低单胎对厂区路面的压强，适配钢厂内部常见的硬化铺装路面，减少路面损耗的同时也提升了行驶过程的稳定性。车架上沿设置有可拆卸式挡料架结构，能够在运输长条形钢坯、型材时起到侧向限位作用，防止运输过程中货物出现侧滑移位，挡料架可根据装载货物的尺寸灵活调整安装位置，适配不同规格货物的固定需求。牵引部位采用重载型牵引销结构，搭配加强型支撑支腿，在挂接与脱挂状态下都能保证整车的结构稳定性，支腿采用机械+液压复合支撑结构，可轻松承载满载状态下的前端载荷，避免支腿变形失效。整车设计过程中充分考虑钢厂作业的恶劣工况，所有结构件的连接部位都做了加强处理，管线布置采用隐藏式走线设计，避免高温钢渣飞溅、物料剐蹭对管线造成损伤，同时整车的外形尺寸严格遵循厂内道路的转弯半径、通道宽度要求，在保证最大装载能力的前提下，优化了轴距与轮距参数，让车辆在钢厂狭窄的厂区道路内也能顺利完成转弯、调头作业，适配钢厂内部复杂的作业路线。承载台面铺设防滑耐磨的花纹钢板，增大货物与台面之间的摩擦力，即使在厂区路面有少量积水、钢渣碎屑的情况下，也能保证货物放置的稳定性，减少运输过程中的货物窜动风险。
