托森式差速器内部传动结构三维数模

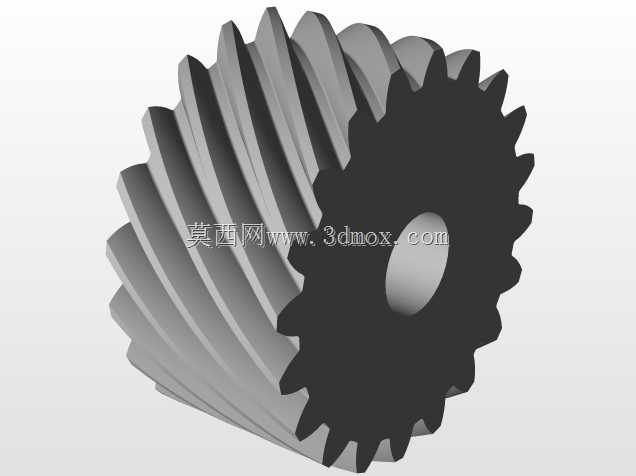

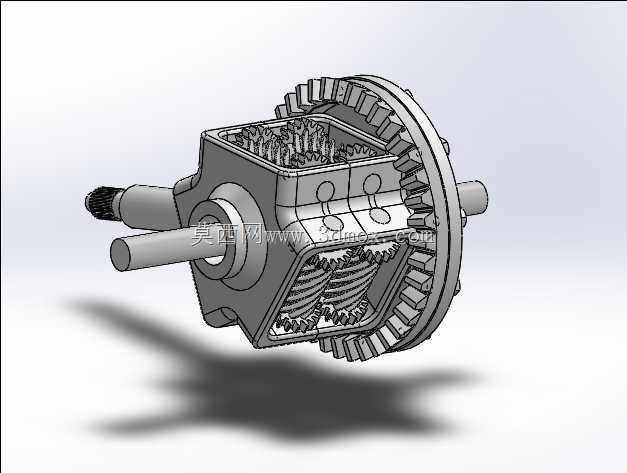

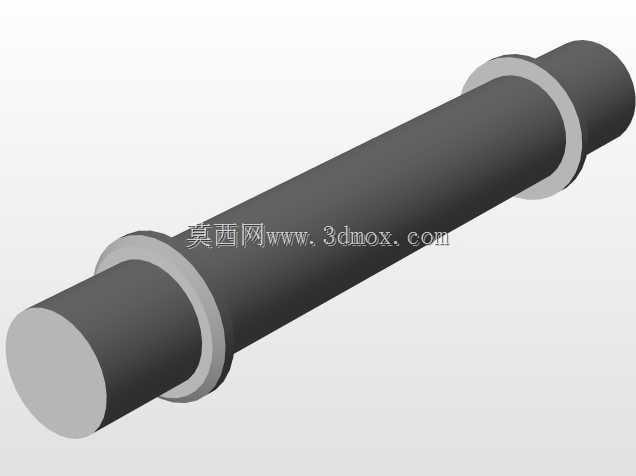

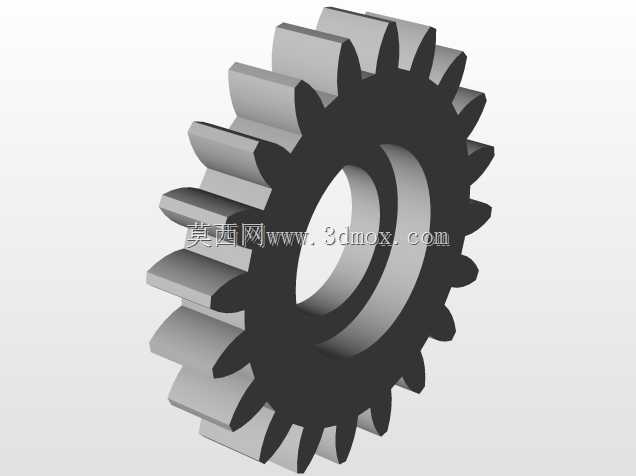

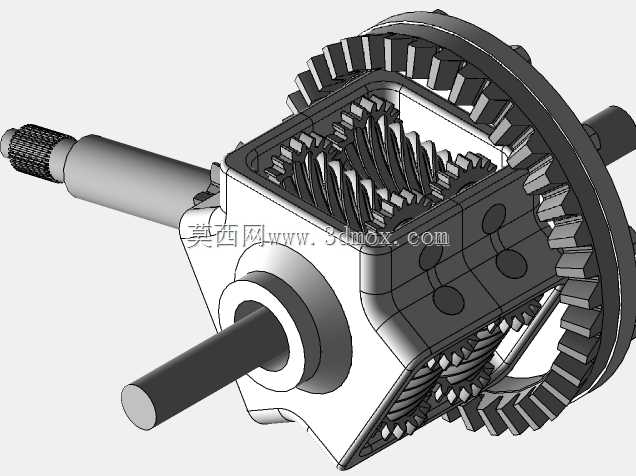

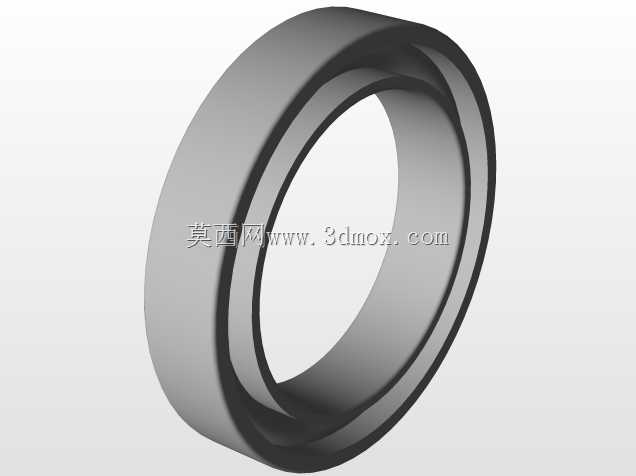

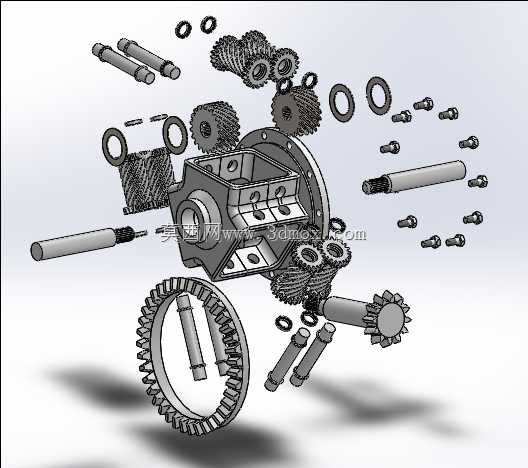

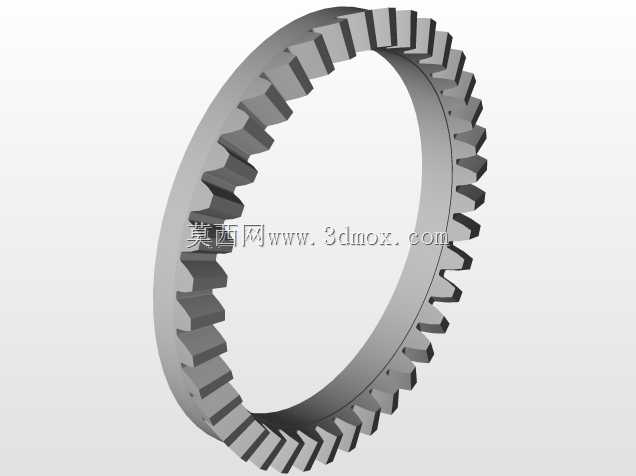

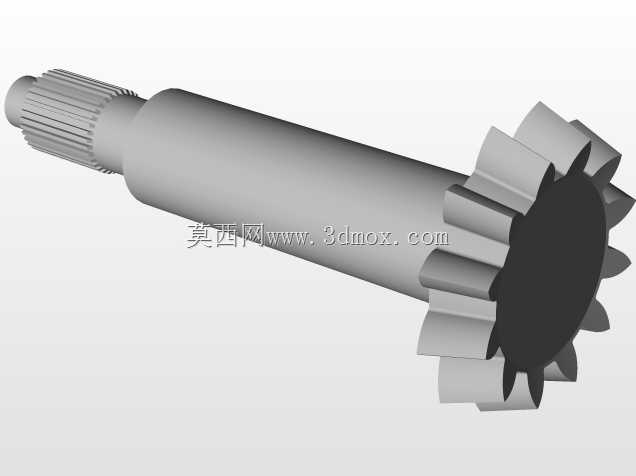

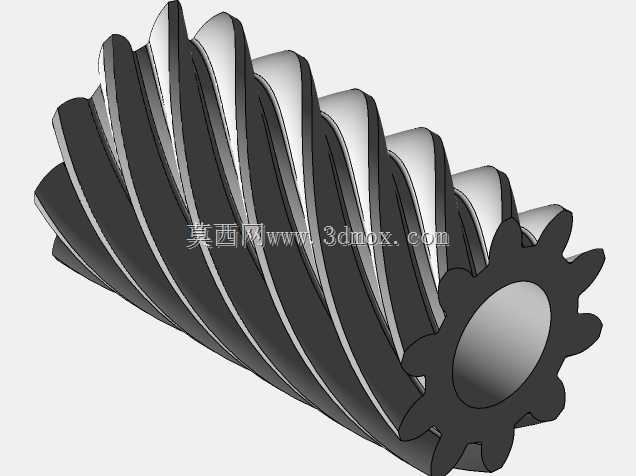

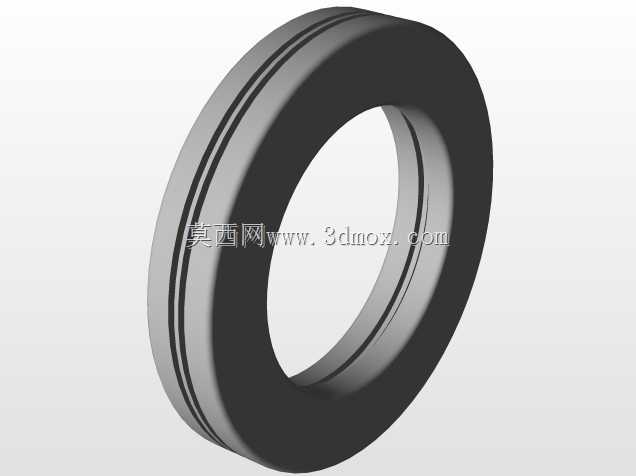

该模型还原的托森差速器是车辆传动系统中用于轮间或轴间动力分配的核心传动部件，主要应用在配备全时四驱系统的乘用车辆、高性能越野车辆以及部分重载特种作业车辆的驱动桥内部，替代传统开放式差速器解决复杂路况下的车轮打滑问题，无需额外电子系统介入即可实现扭矩的自动按需分配，在铺装路面高速过弯、非铺装路面泥泞或冰雪路况行驶时，都能保证驱动轮获得足够的抓地力，避免单侧车轮空转造成功率损失，提升车辆行驶稳定性与通过性。该差速器的核心功能是在允许两侧驱动轮存在合理转速差满足车辆转向需求的同时，利用蜗轮蜗杆传动的自锁特性，自动将更多扭矩传递至抓地力更强的车轮，当单侧车轮出现打滑趋势时，内部啮合的蜗轮蜗杆副会产生较大的内摩擦力矩，限制打滑车轮的转速飞升，将动力持续输出至有附着力的车轮，相比传统差速器响应速度更快，锁止扭矩分配比例范围更宽，且不存在多片离合器式差速器的过热磨损问题，长期使用可靠性更高。在设计思路上，该模型完整还原了差速器的内部传动逻辑：外壳集成主减速器从动齿圈，动力从齿圈输入后通过差速器壳体传递至内部多组平行布置的蜗轮蜗杆副，左右输出轴分别通过花键与两侧半轴连接，每组蜗轮同时与对应蜗杆、相邻传动齿轮啮合，所有传动部件的齿形参数、啮合间隙都按照实际传动比要求设计，既保证正常转向时两侧车轮可以自由差速，又能在打滑时瞬间触发锁止特性，壳体采用剖分式结构设计，方便内部传动组件的装配与后期维护，输出轴的轴颈位置预留了轴承安装位，可直接匹配驱动桥壳体内的支撑轴承，外围齿圈的安装止口、螺栓孔位都按照通用驱动桥的安装边界设计，可直接适配多数纵置布局的四驱传动系统。在安装边界上，该差速器的整体径向尺寸围绕内部蜗轮组件的回转直径设计，轴向长度匹配常规驱动桥的差速器安装腔体，两侧输出轴的花键规格、轴伸长度符合主流乘用车半轴的连接标准，壳体上的轴承安装位轴径、齿圈的安装螺栓孔分布圆直径都与同级别车型的主减速器参数匹配，不需要额外修改桥壳结构即可完成替换安装，齿圈的啮合参数可匹配对应模数的主减速器主动齿轮，保证动力输入的传动平稳性，整体结构紧凑，传动效率高，可承受大扭矩输入，适配大马力性能车与重载越野车型的动力传输需求。
