增强尼龙材质汽车油门踏板结构设计

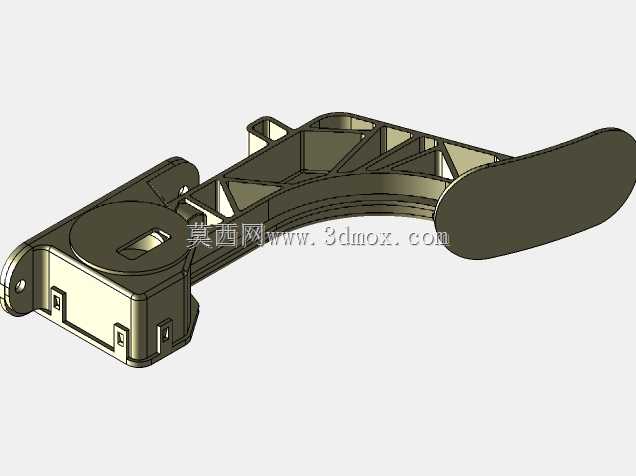

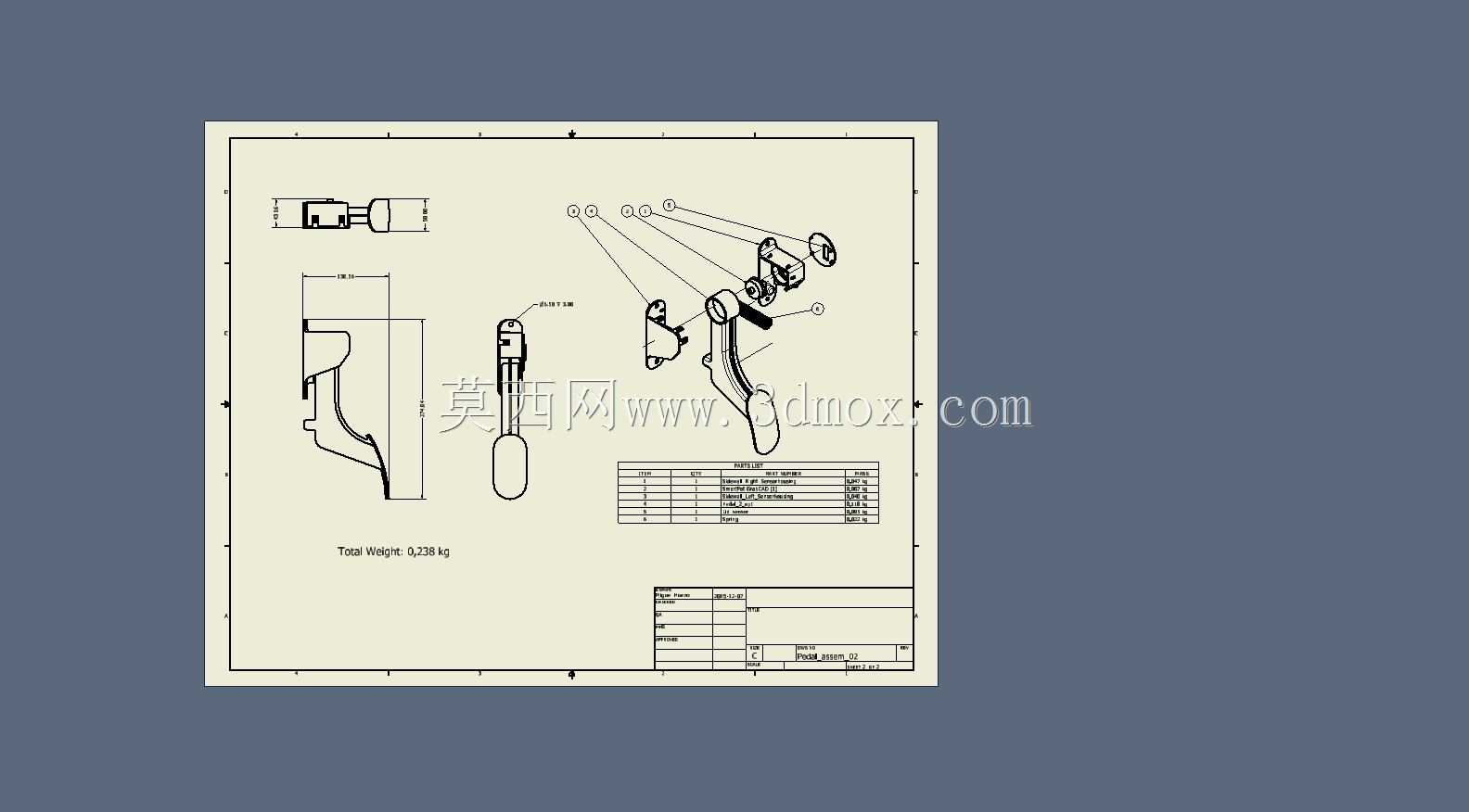

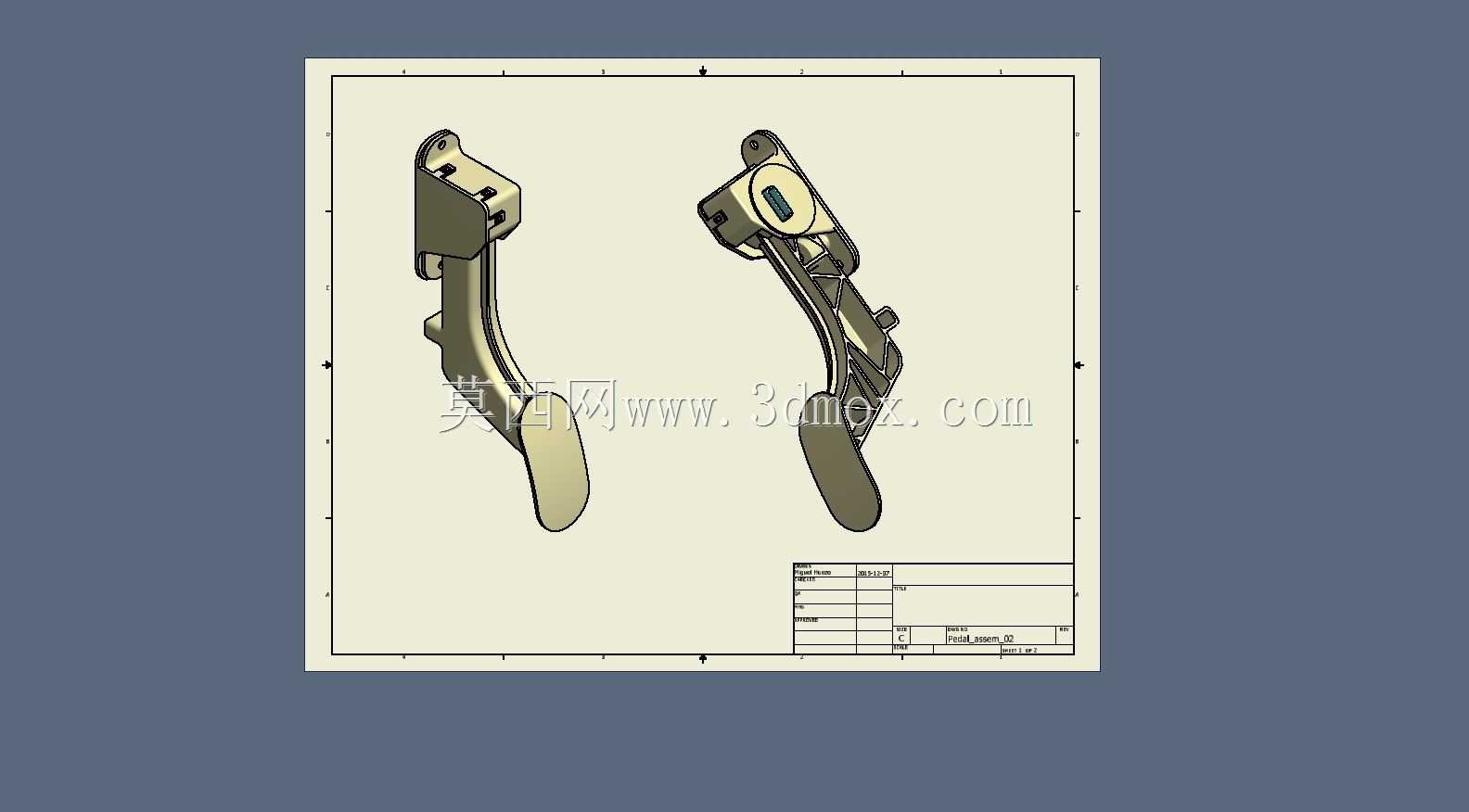

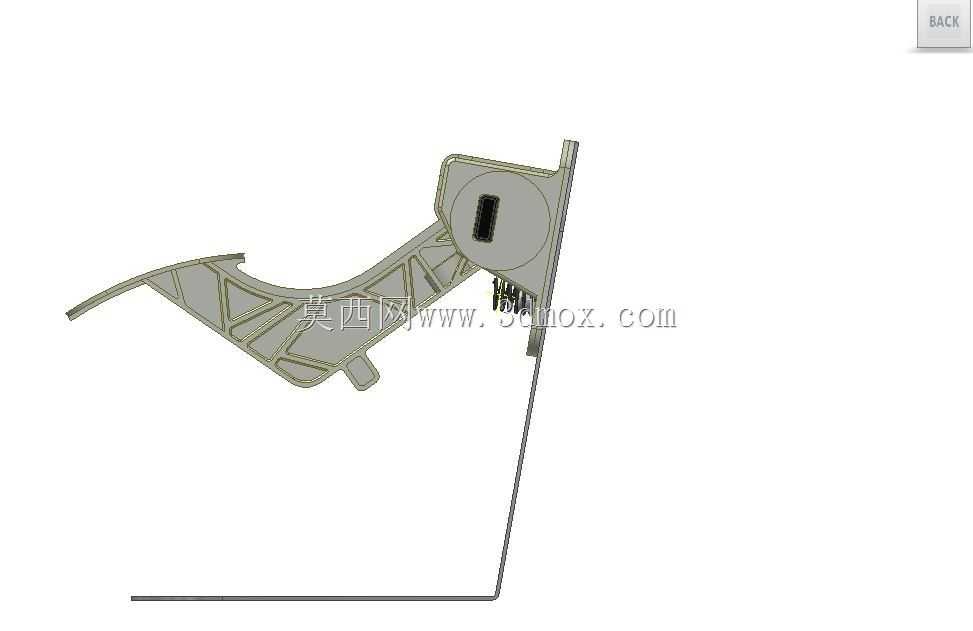

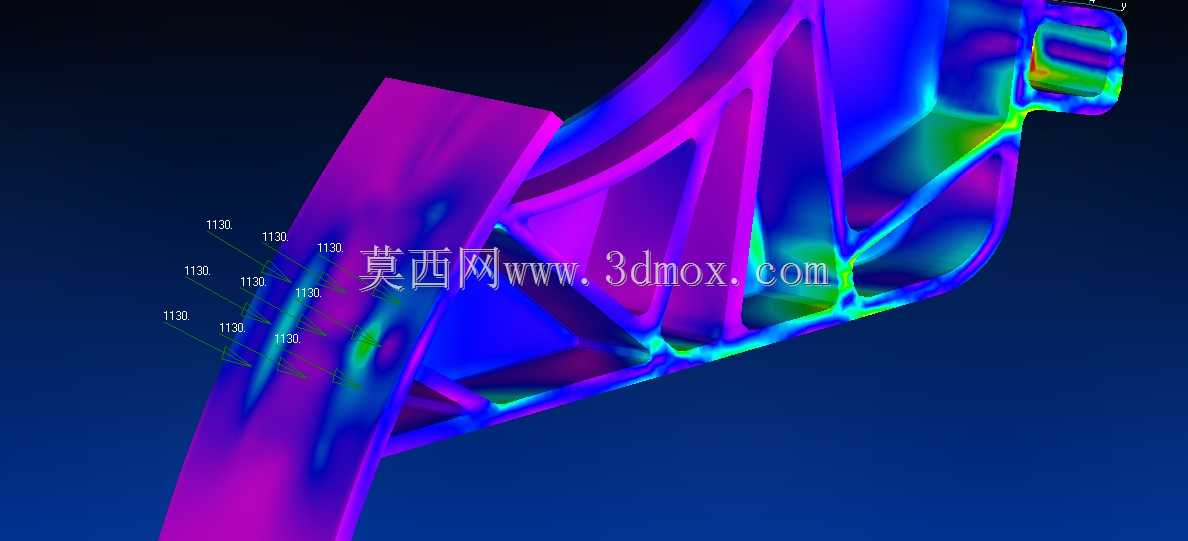

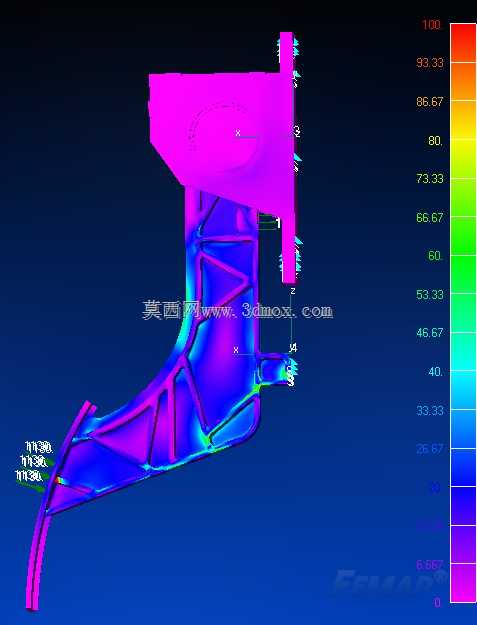

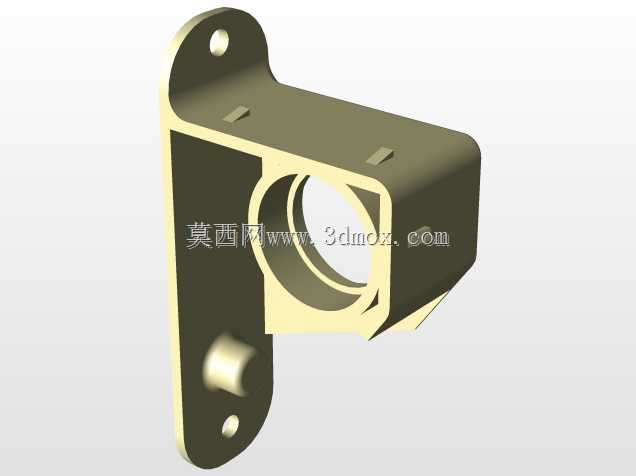

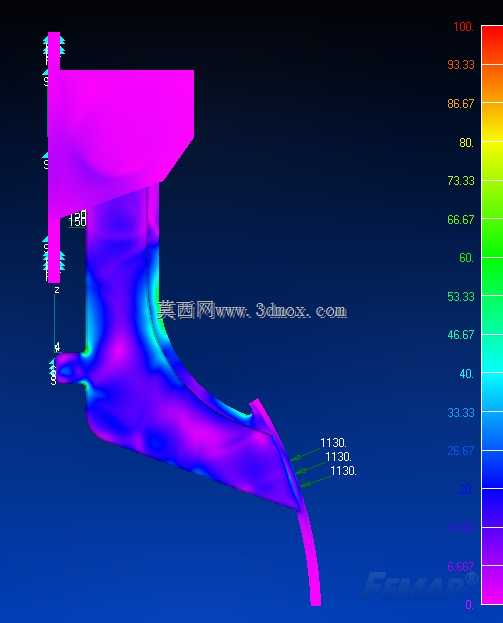

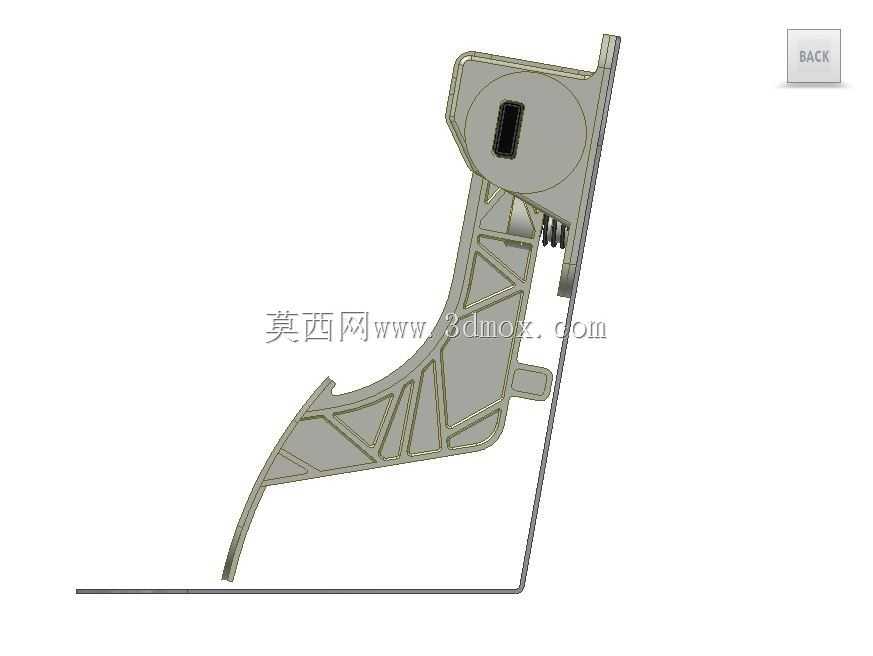

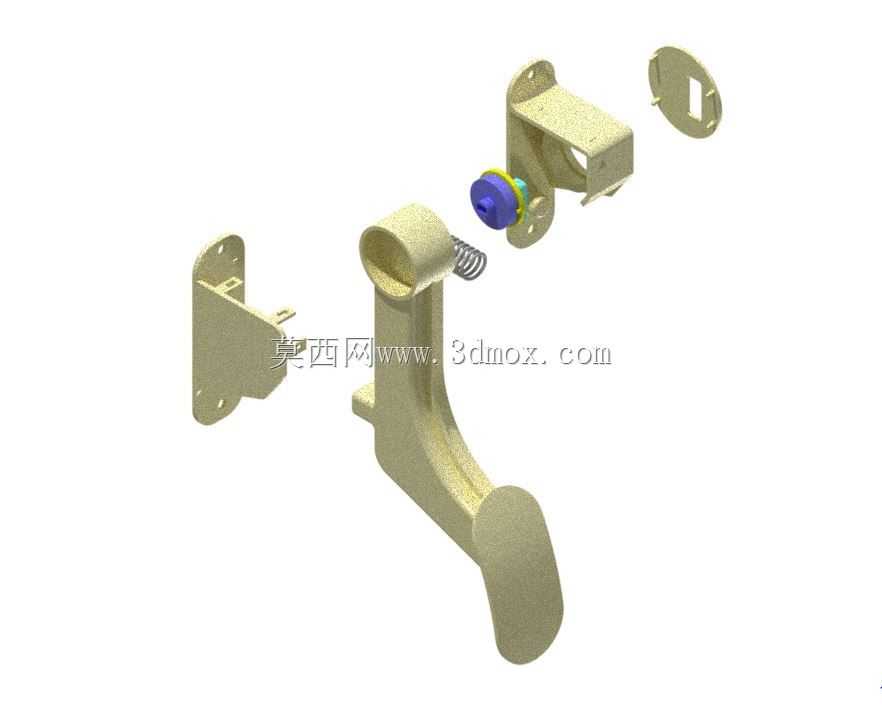

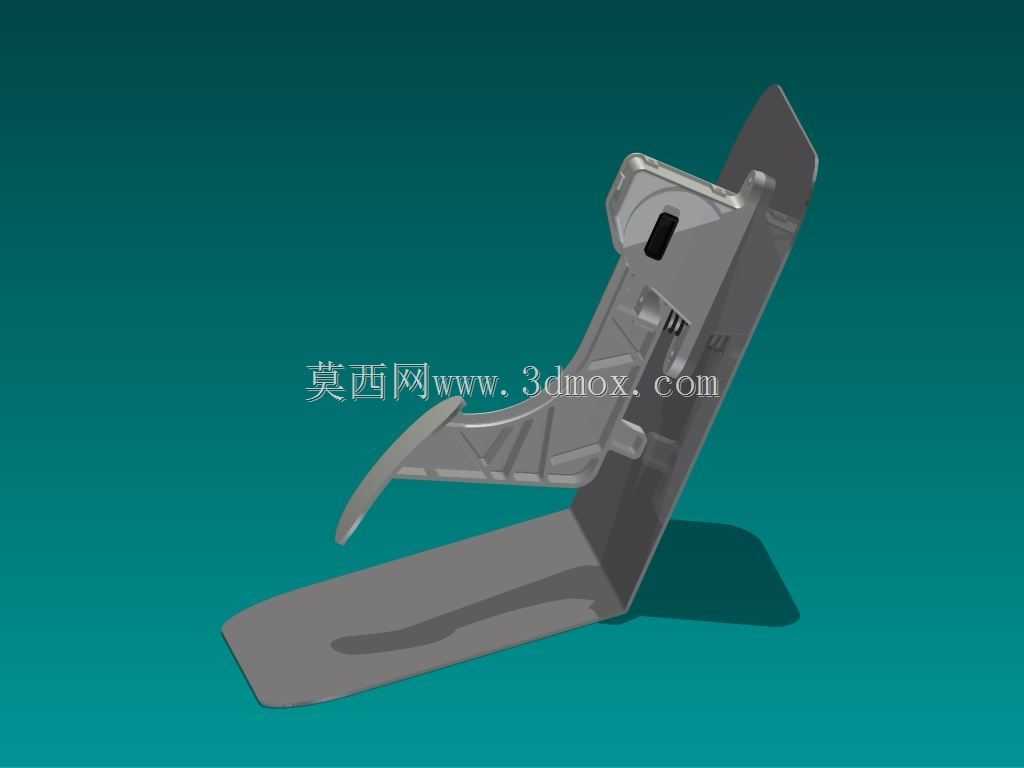

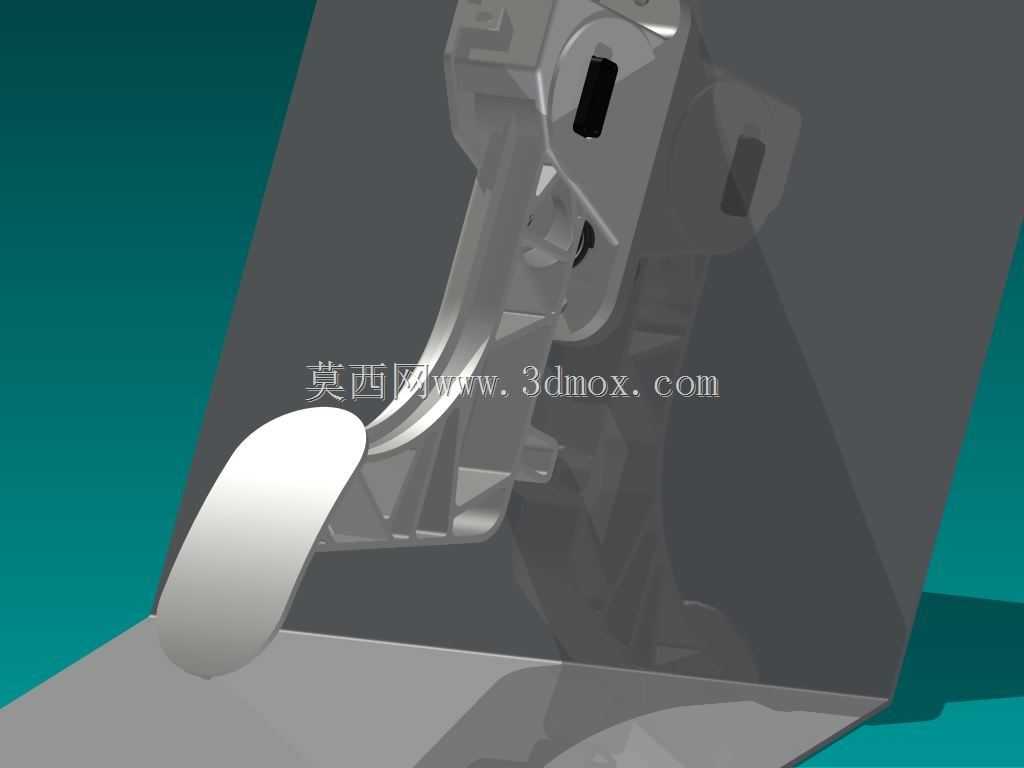

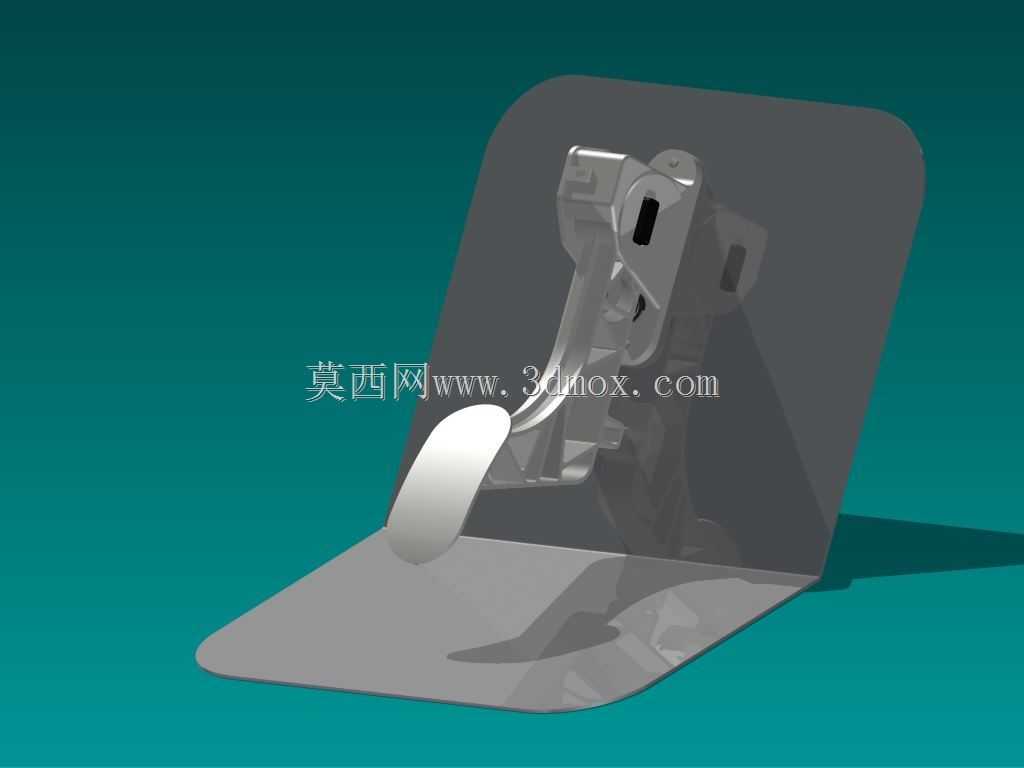

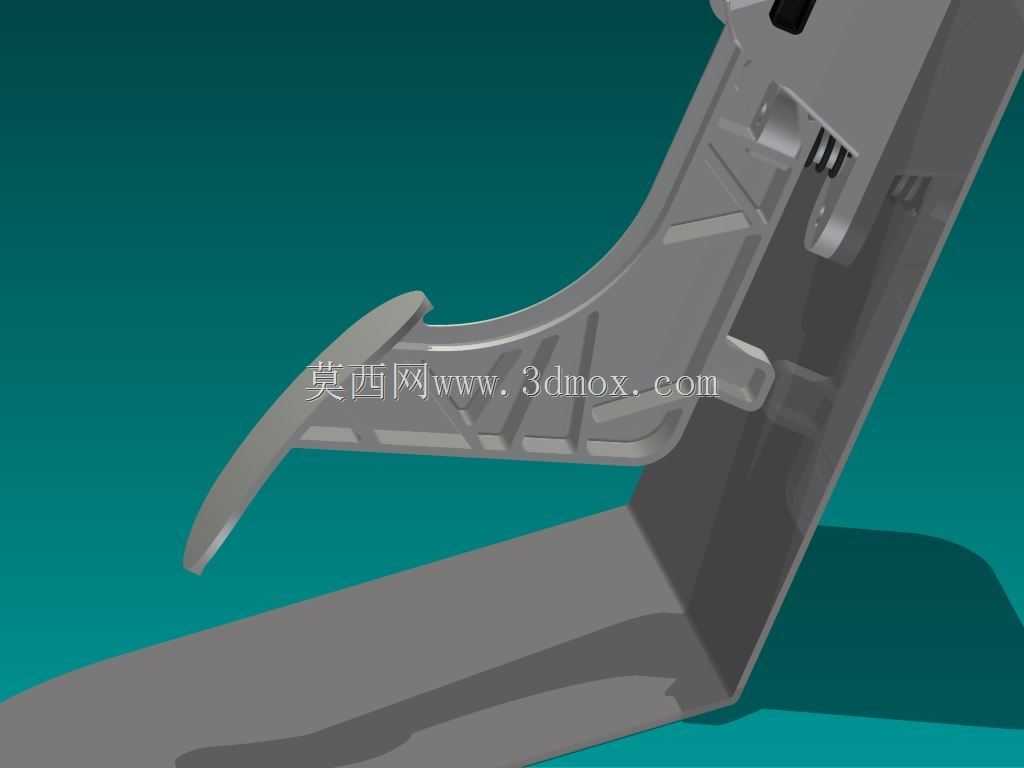

汽车油门踏板作为整车驾驶操控系统的核心人机交互部件，直接关联驾驶员的操控指令传递精度与行车安全，广泛适配于各类乘用车辆、轻型商用车辆的驾驶舱操控区域，是驾驶员控制发动机节气门开度、调节动力输出的直接执行载体，其结构可靠性、操控手感与轻量化表现，直接影响整车的驾驶体验与燃油经济性表现。这款油门踏板主体采用增强尼龙66材质打造，整体结构包含踏板臂、转轴基座、内置复位弹簧、安装定位法兰几个核心部分，整体总重量控制在238克，其中金属部件仅包含复位弹簧组件，最大化实现了结构轻量化的设计目标。在实际使用场景中，踏板通过安装法兰固定在驾驶舱前围板下方的指定安装位，安装边界匹配主流车型的驾驶舱预留空间，踏板臂的踩踏行程、转轴阻尼与复位弹簧的弹力匹配经过反复调校，能够保证踩踏过程中力度线性递增，给驾驶员清晰的脚感反馈，避免操控过程中出现力度突变导致的油门控制失准。设计过程中充分考量了量产落地的工艺可行性，整体结构摒弃了传统金属踏板所需的多零件螺栓紧固方案，除外壳部分的紧固件外，其余零件连接全部采用卡扣式结构设计，所有塑料材质部件均可通过注塑工艺一次成型，大幅减少了装配工序数量，有效提升生产制造效率，同时降低了整体生产成本。材质选型上，选用的增强尼龙66材料具备优异的结构强度与耐温性能，可在200摄氏度的工作环境下长期保持结构稳定性，完全适配驾驶舱内的温度变化工况。通过有限元仿真计算验证，该踏板结构可承受250lbs即113kg的极限踩踏载荷，计算结果显示结构最大Von Mises应力约为70-80Mpa，远低于增强尼龙66材料130Mpa的许用应力阈值，预留了充足的安全冗余，可完全覆盖日常驾驶过程中的各种极端踩踏工况，杜绝结构断裂失效的风险。踏板臂表面采用加强筋结构布局，在不增加壁厚的前提下大幅提升了结构的抗弯抗扭强度，避免长期踩踏过程中出现结构形变导致的操控精度下降问题，转轴位置的阻尼结构设计可有效减少踩踏过程中的旷量，保证长期使用后的操控一致性。
