小尺寸塑料旋转式汽车油门踏板结构设计

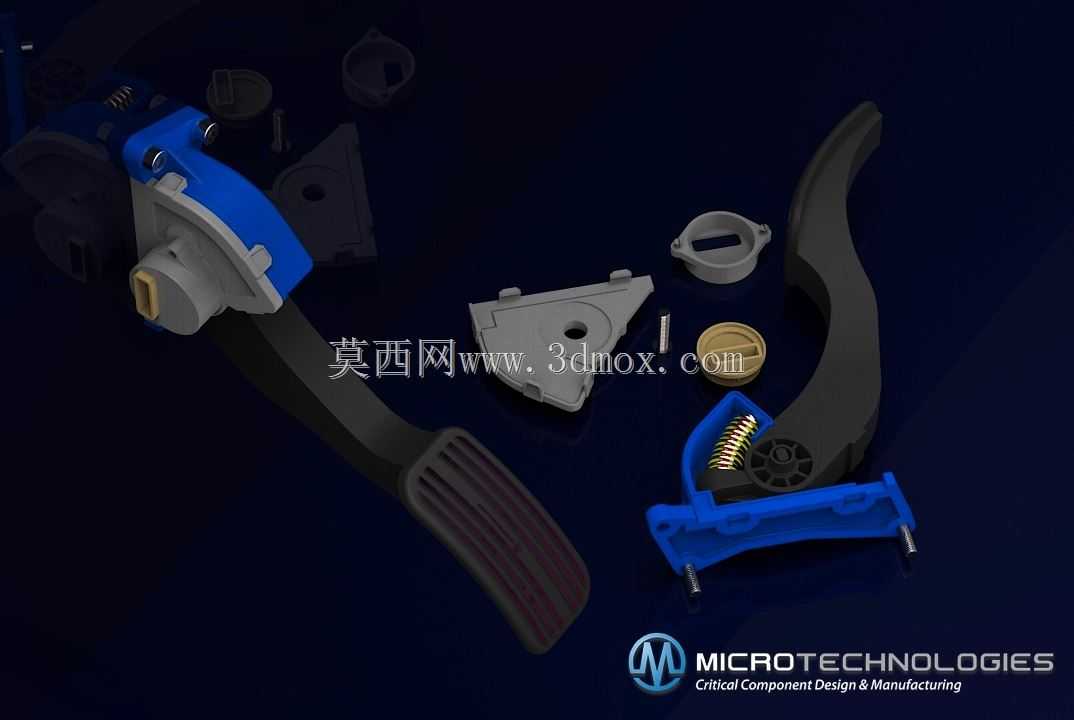

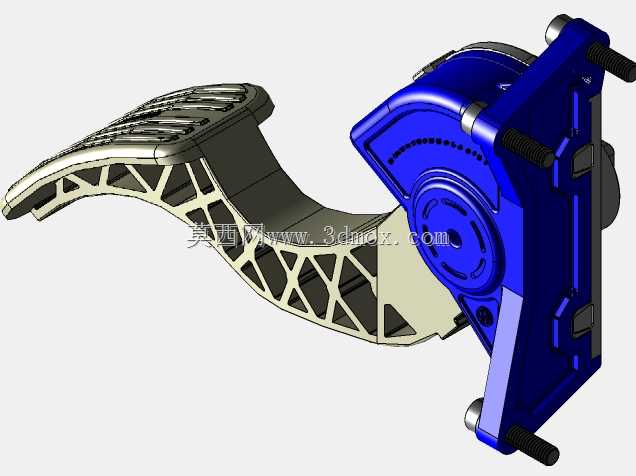

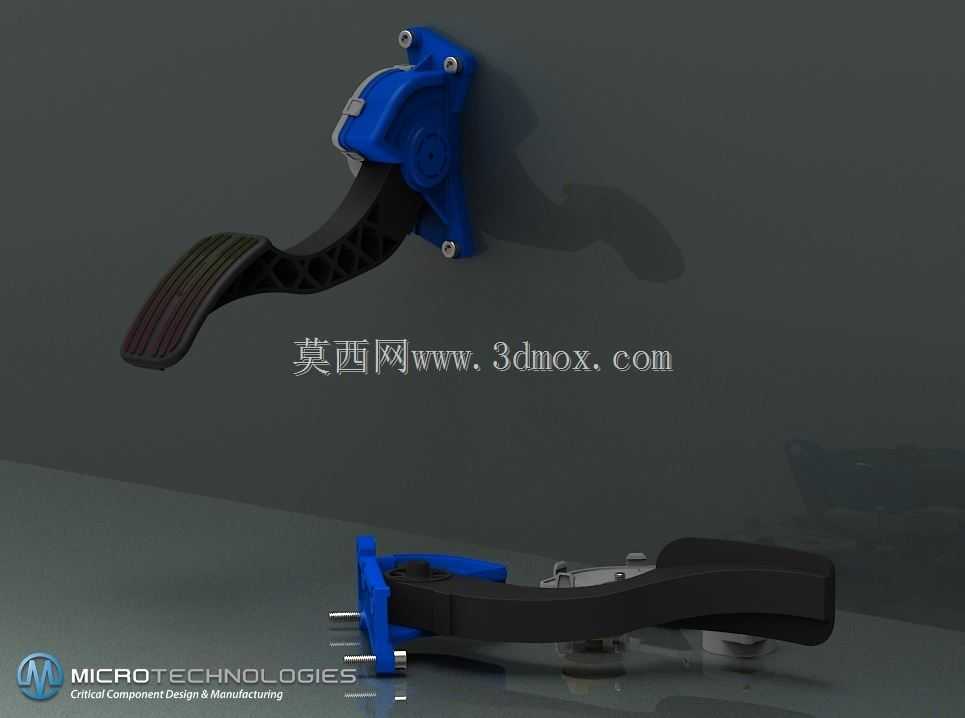

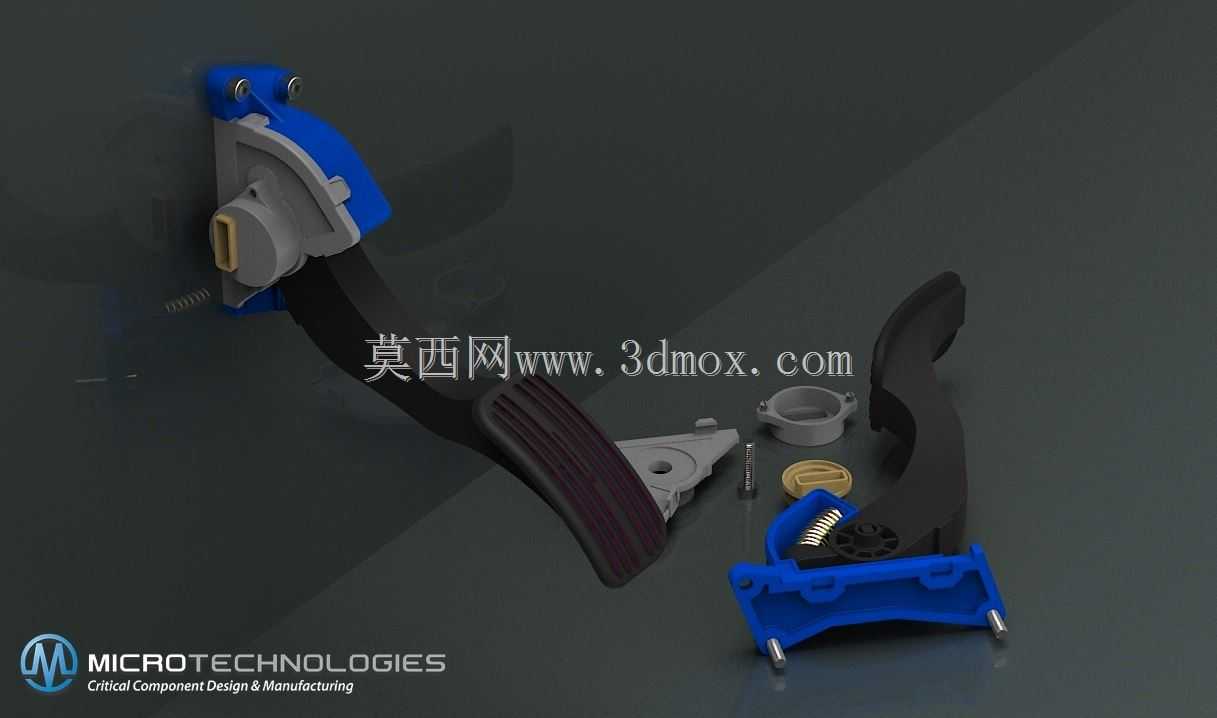

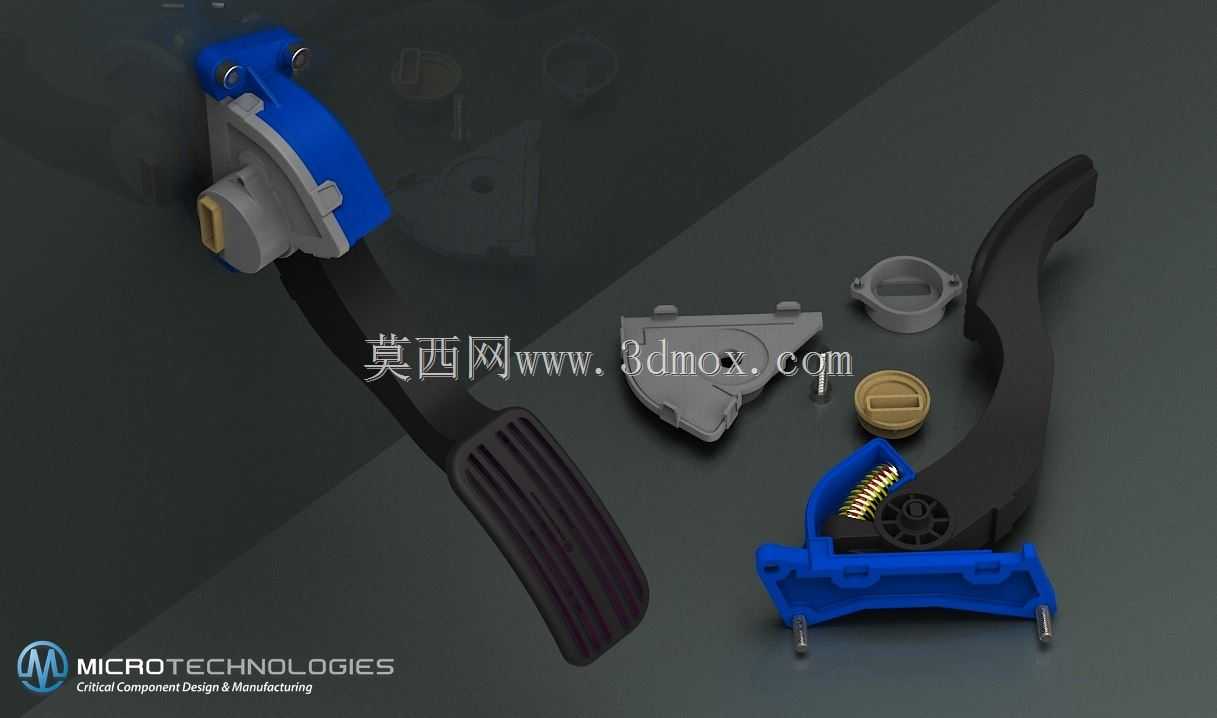

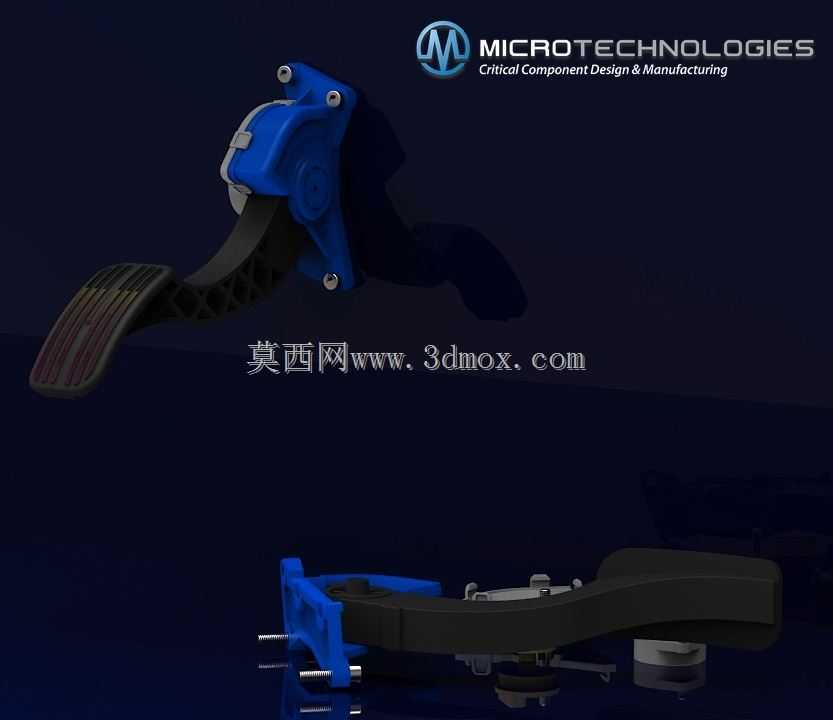

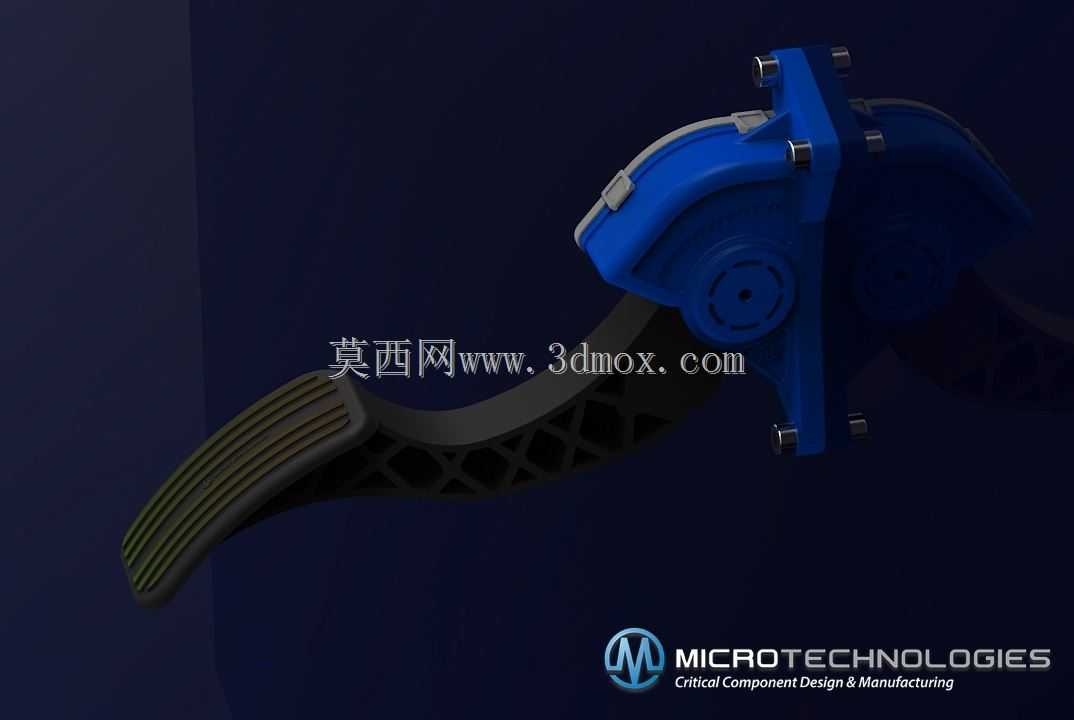

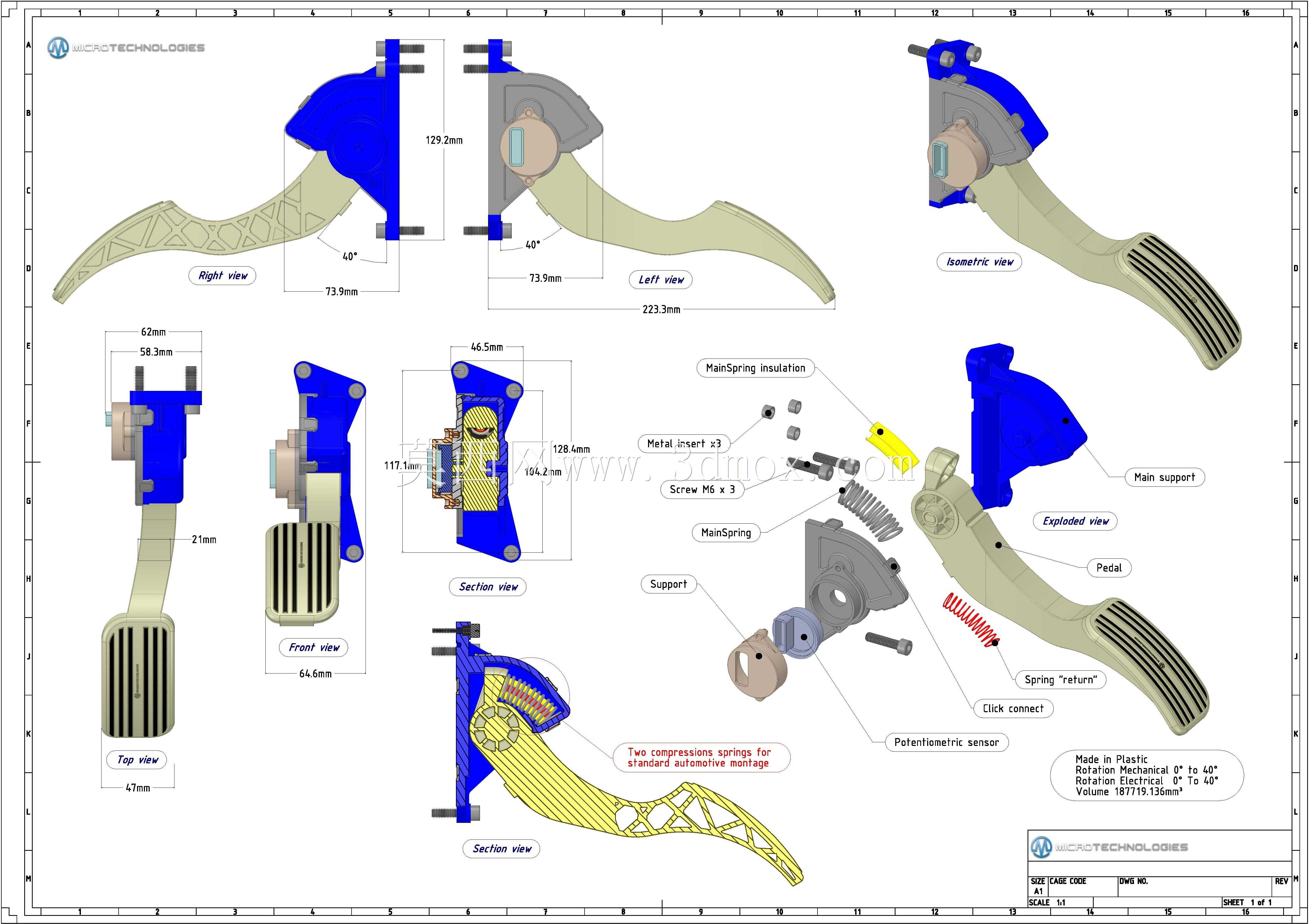

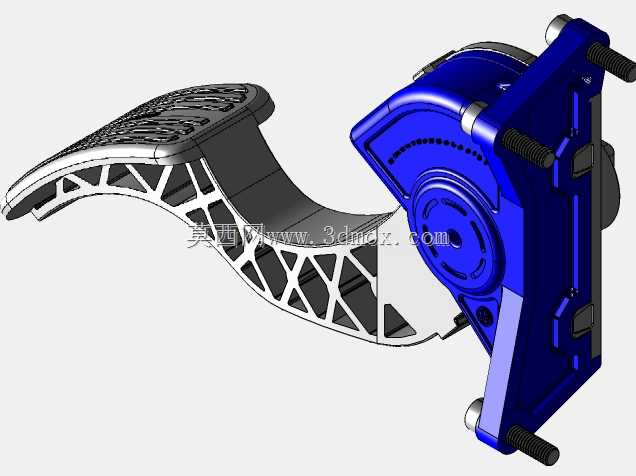

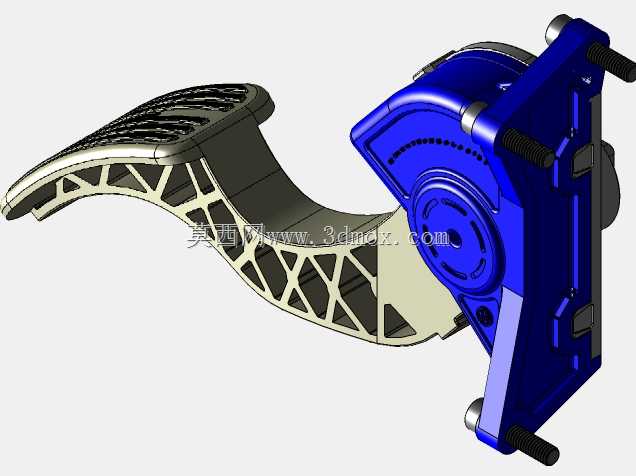

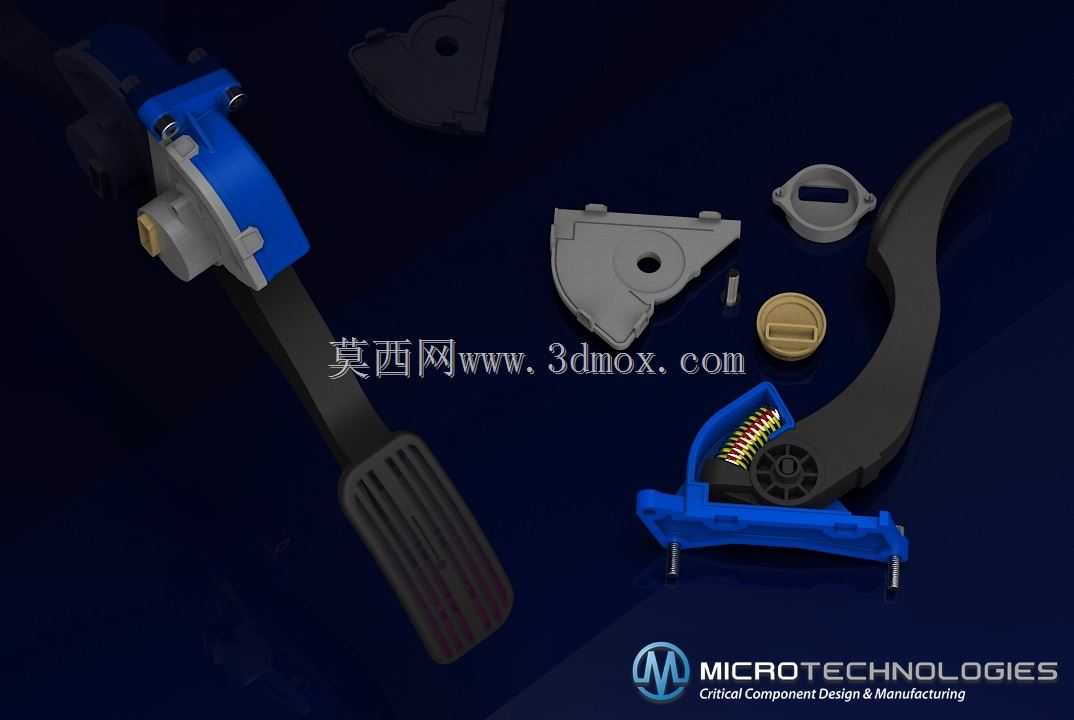

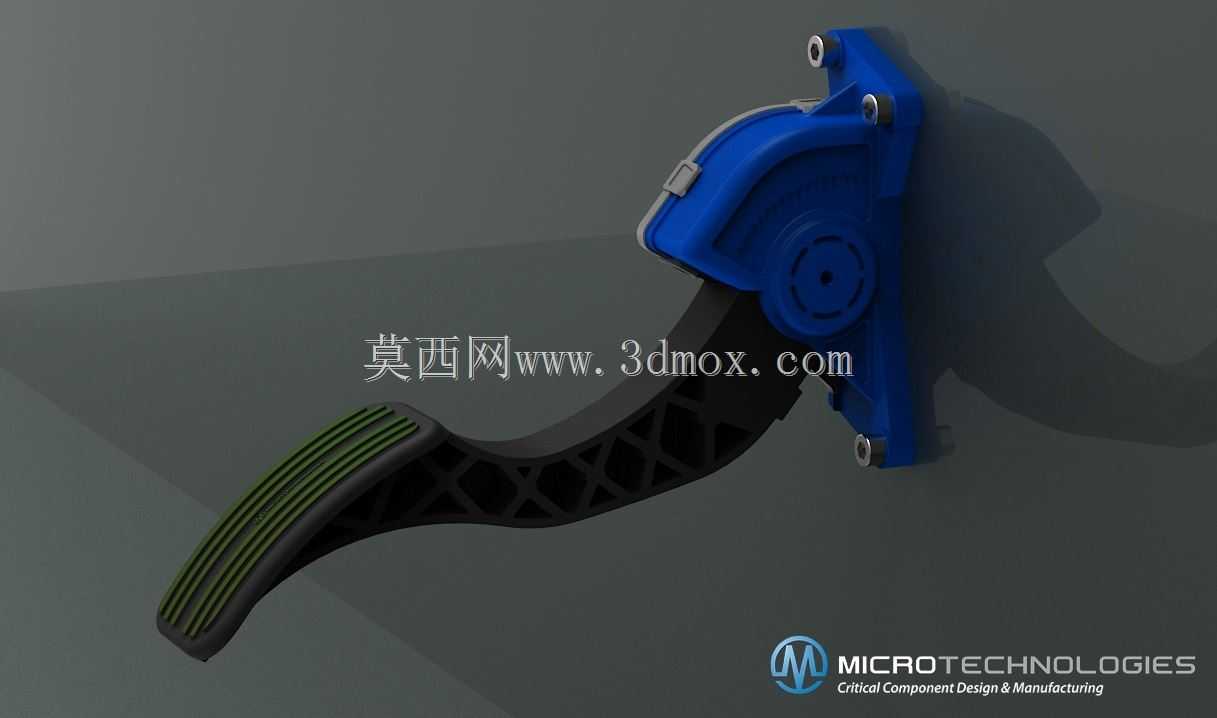

这款油门踏板主要应用于乘用车辆的驾驶舱操控区域，是驾驶员与车辆动力系统交互的核心操控部件，直接承接驾驶员的脚部踩踏动作，将踩踏行程与力度信号传递给车辆动力控制系统，实现对发动机输出扭矩的精准调控，适配小排量家用车型的紧凑布局需求，兼顾操控脚感与安装空间的平衡。从实际用途来看，该踏板替代传统的悬吊式大尺寸金属踏板结构，采用塑料旋转机械构造，能够在0到40度的旋转角度区间内稳定工作，通过内部的弹簧复位结构实现踩踏后的自动回位，避免踏板卡滞带来的操控风险，同时塑料材质的应用有效降低了部件自重，减少驾驶舱内的金属部件共振异响，提升驾乘静谧性。在功能特性层面，该踏板采用分体式组装结构，包含踏板臂、底座、复位弹簧、位置传感安装位、转轴卡扣等多个子部件，各部件通过卡扣与紧固件实现可靠连接，无需额外焊接工序，装配效率更高；踏板臂表面设置有防滑条纹结构，增大与驾驶员鞋底的摩擦力，即使鞋底沾有少量水渍或灰尘也能保证踩踏不打滑；底座部分设置有多个安装固定点位，能够适配不同车型的防火墙安装面弧度，安装后整体结构稳固，踩踏过程中无多余旷量，脚感线性均匀，踩踏力度随行程增加平缓提升，符合多数驾驶员的操控习惯。设计思路上，该方案围绕小尺寸紧凑化的核心需求展开，将整体容积控制在极小范围内，能够适配安装空间局促的小型车型，避免踏板总成与周边的线束、隔音棉、转向柱部件产生干涉；结构上充分考虑塑料材质的力学特性，在踏板臂的受力弯折区域设置加强筋结构，提升部件的抗弯折强度，保证长期踩踏使用下不会出现结构断裂或塑性变形；旋转转轴部位采用耐磨材质衬套，减少长期旋转磨损带来的行程虚位，延长部件的使用寿命。外形尺寸与安装边界方面，该踏板整体采用贴壁式安装布局，安装后突出防火墙的距离更短，能够为驾驶舱腿部留出更多活动空间，降低长途驾驶的腿部疲劳感；安装孔位采用标准化间距设计，能够兼容多数同级别车型的原有安装点位，无需对车身安装面做额外修改即可实现替换装配；踏板的踩踏行程边界做了硬限位设计，当踩踏至最大角度时，底座与踏板臂的限位结构接触，避免过度踩踏导致内部结构损坏，同时限位位置设置有缓冲胶垫，减少踩踏到底时的碰撞异响与冲击力。
