汽车电子油门踏板总成结构设计方案

电子油门踏板是乘用车辆、商用车辆驾驶舱内核心的操控输入部件，直接承接驾驶员的加速意图，将脚部踩踏的机械位移转化为可被车辆电控系统识别的电信号，替代传统拉线式油门的机械传动结构，是实现发动机精准供油、整车动力匹配、驾驶辅助功能落地的关键交互部件，广泛适配燃油车、混合动力车型、纯电动车型的驾驶操控系统，安装位置位于驾驶舱主驾区域地板上方、制动踏板的右侧区域，匹配不同车型的内饰地毯造型、驾驶舱人机工程布局设定安装固定点位。

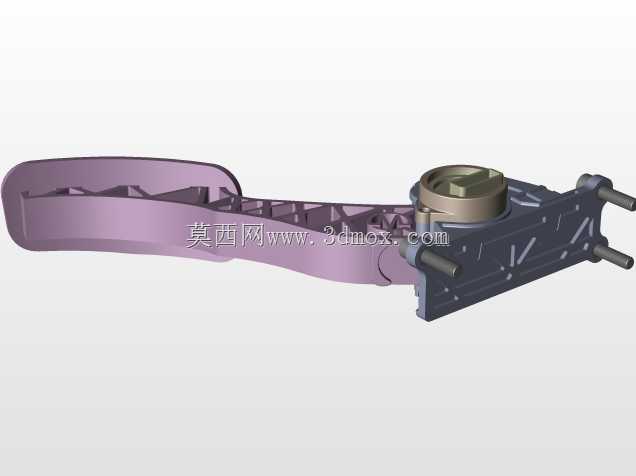

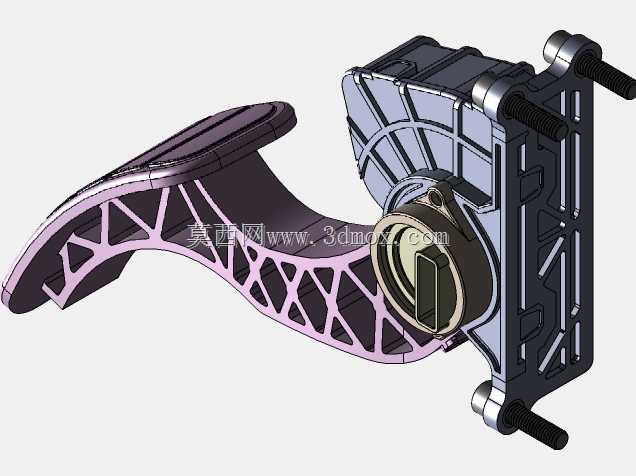

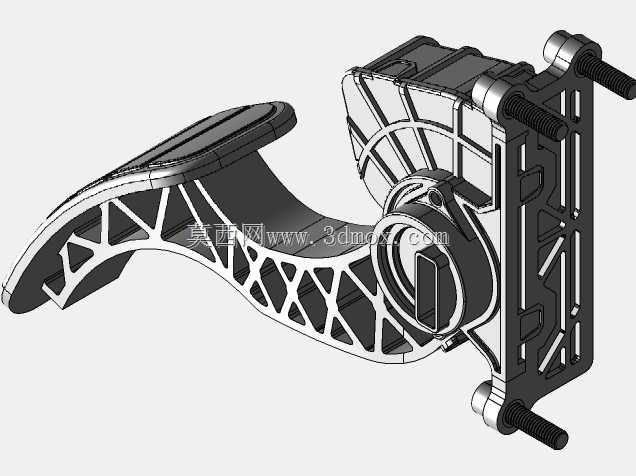

该踏板总成采用卧式悬吊+地板固定结合的结构形式，主体踏板臂采用玻纤增强尼龙材质注塑成型，臂身设计为渐变弧度的曲面造型，踩踏接触面设置有防滑凹凸纹理与弧形贴合面，匹配人体脚部自然放置时的足弓角度，长时间踩踏不易产生脚部疲劳；踏板臂内部设置交错分布的加强筋结构，在保证整体结构强度、抗扭性能的前提下，尽可能降低部件自身重量，满足整车轻量化的设计要求。踏板的旋转枢轴部位采用耐磨自润滑材质的轴套结构，可保证数十万次踩踏循环下无明显旷量、转动阻尼均匀一致，不会出现卡滞、异响等影响驾驶体验的问题。

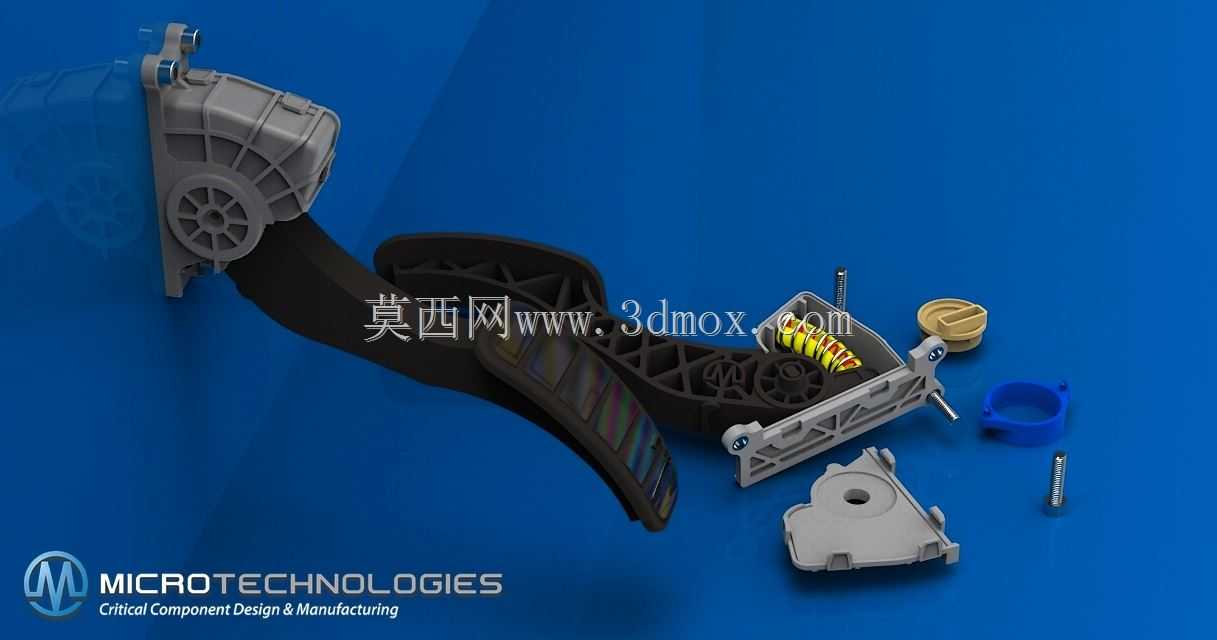

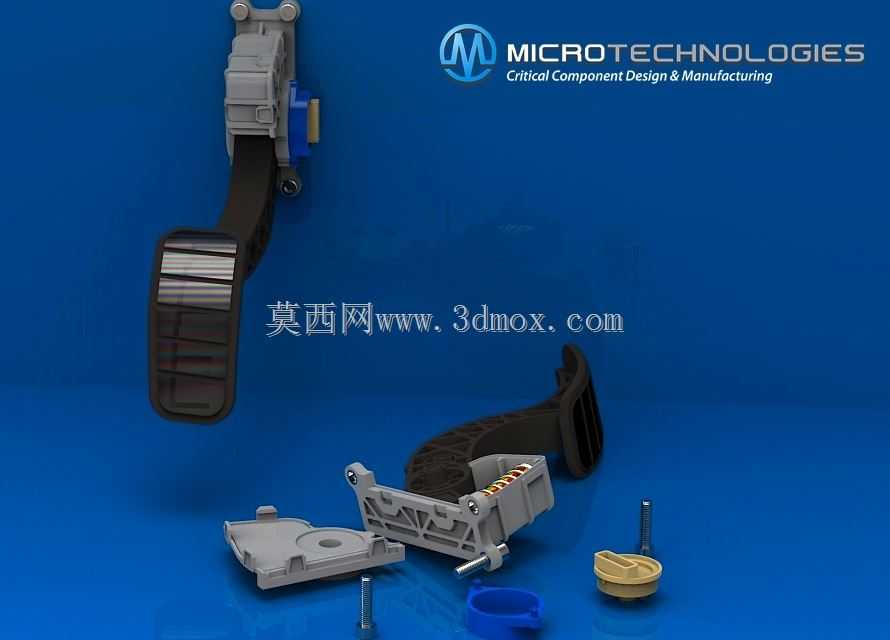

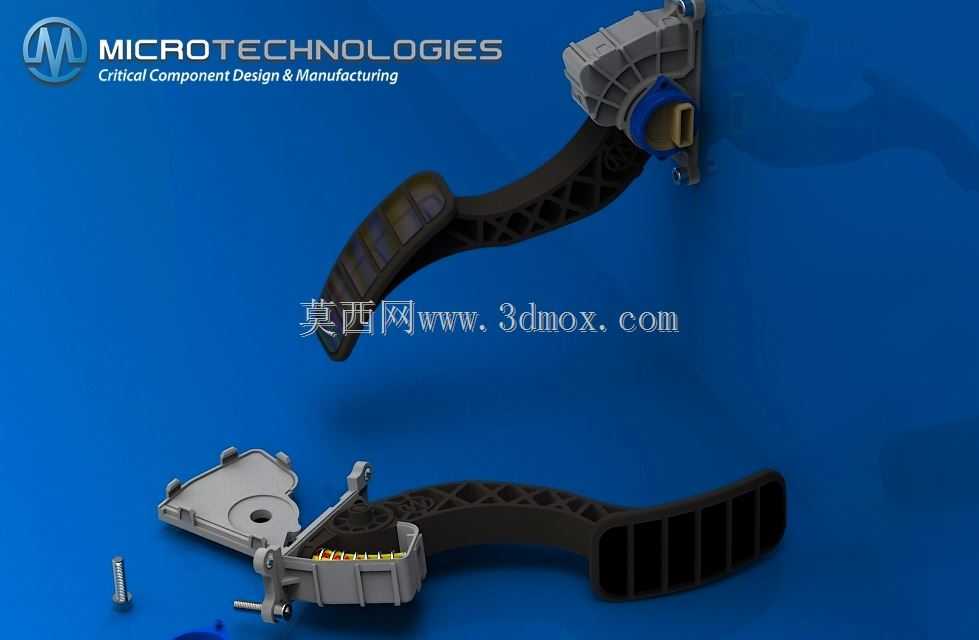

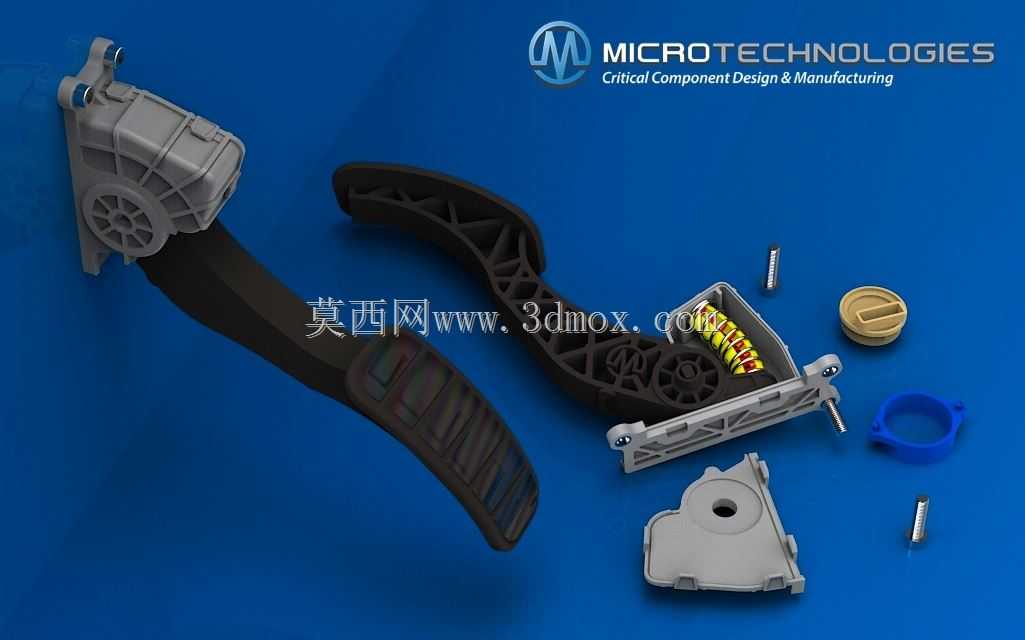

总成内部集成非接触式角度传感模块，通过踏板臂转动带动磁环旋转，由霍尔元件感知磁场角度变化输出对应电压信号，相较接触式电位器结构具备更长的使用寿命、更强的抗干扰能力，可精准识别0-100%开度范围内的踩踏行程，信号输出线性度误差控制在极小范围内，可准确反馈驾驶员的加速意图，避免出现油门迟滞、窜动等问题。总成配套的上下壳体采用高强度工程塑料卡扣+螺丝组合固定，内部传感区域设置密封结构，可阻挡驾驶舱内的灰尘、水渍进入传感核心区域，适应驾驶舱内复杂的温湿度使用环境。附带的卡箍、固定销、复位弹簧等附属配件，分别承担线束固定、枢轴限位、踏板复位的功能，其中复位弹簧采用变刚度设计，初始踩踏阶段阻尼轻柔，随着踩踏深度增加阻尼逐步提升，给驾驶员清晰的踩踏力度反馈，帮助驾驶员精准控制油门开度。

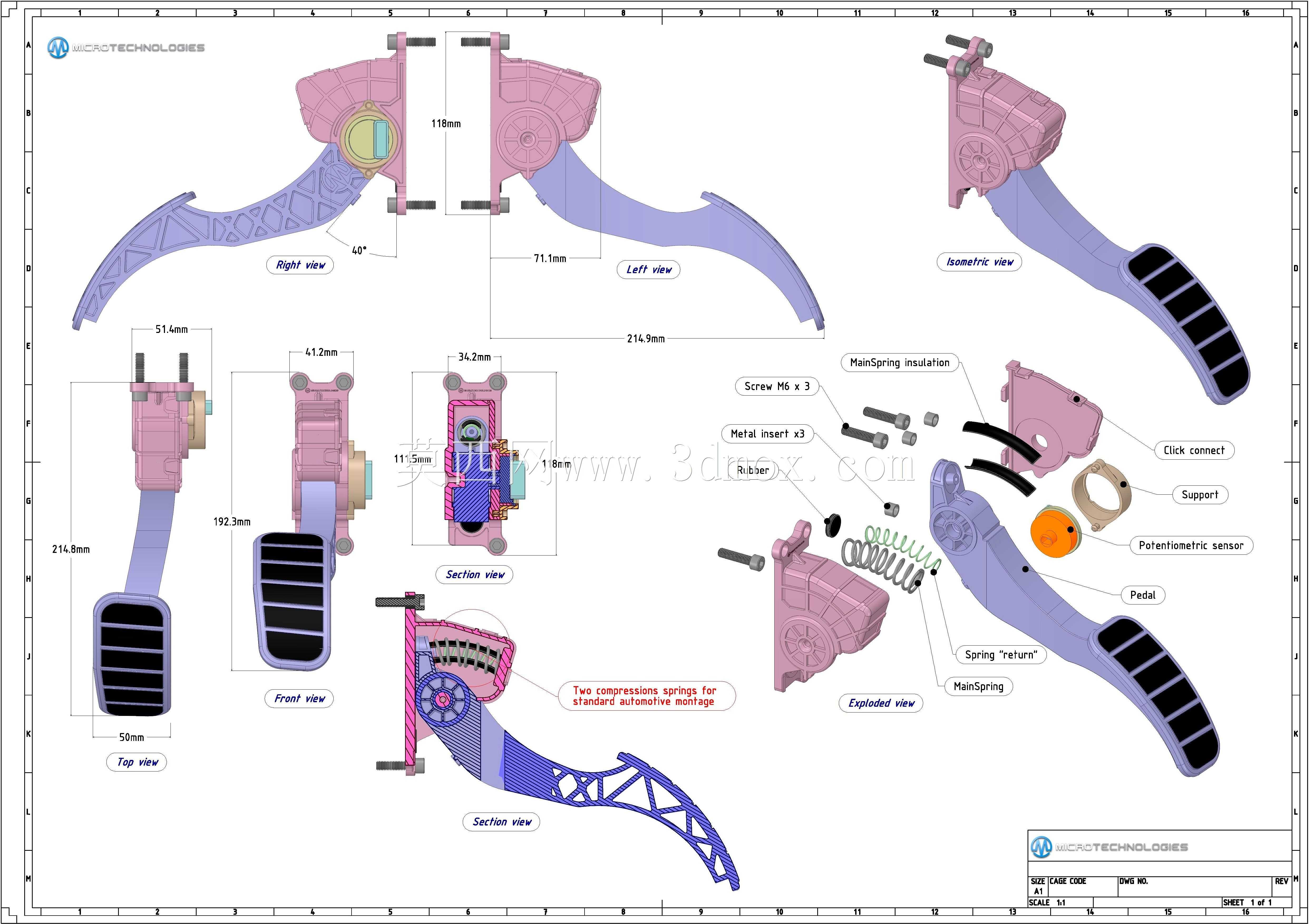

设计过程中严格遵循整车安装边界要求，固定安装点的位置、安装孔距完全匹配主流车型的前围板安装位尺寸，整体外轮廓不会与周边的内饰板、地毯、制动踏板、休息踏板产生运动干涉，踏板的全行程转动角度、初始高度、踩踏行程都符合人机工程设计要求，适配不同身高、体型驾驶员的驾驶坐姿，可直接适配多数A级到C级乘用车型的平台化安装需求，也可通过微调安装支架结构适配商用车、特种作业车辆的操控系统使用要求。
