工业振动灰熊筛分输送设备结构设计

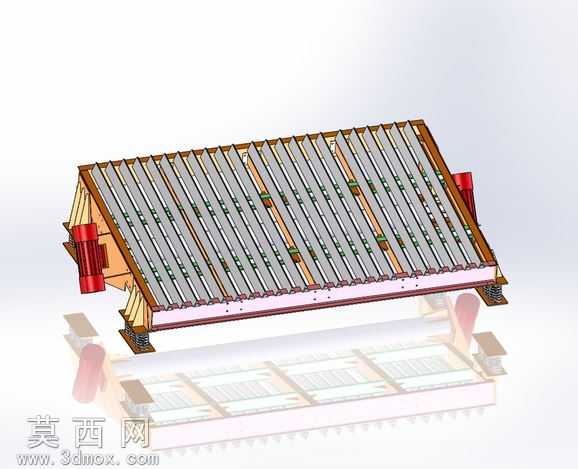

本模型为工业振动灰熊筛分设备，采用三维参数化建模方式完成整体结构搭建，建模过程中严格遵循机械设计规范，对各部件的装配关系、配合公差进行了精准还原，确保模型可直接用于结构验证、方案演示与工程参考。模型整体采用长条形卧式布局，主体筛面由多根平行排布的辊轴式筛条组成，筛条沿物料输送方向等距排列，形成连续的筛分工作面，可实现大块物料与细粒物料的高效分级，适配矿山、建材、煤炭等行业的粗筛分作业场景。设备两侧设置有刚性支撑框架，框架采用型钢拼接结构，建模时对框架的焊接连接位、加强筋结构进行了细节还原，保证整体结构的刚度与抗振性能；筛面两端配置有振动驱动单元，模型还原了驱动端的激振器安装结构、传动连接位，可直观呈现振动动力的传递路径；设备底部设置有弹簧减振组件，对减振弹簧的安装座、定位结构进行了精细化建模，清晰展示设备运行时的隔振原理，避免振动传递至基础结构。材质渲染方面，对筛条部分赋予金属耐磨钢材质，呈现高硬度金属的哑光金属质感，支撑框架采用结构钢材质表现，驱动端的激振部件做了分色处理以区分功能模块，减振弹簧采用弹簧钢的深色金属质感，底座部分做了防锈涂层的材质表现，整体渲染效果层次分明，可清晰区分不同功能部件。设计思路上，该设备兼顾筛分与输送功能，振动作业过程中筛面的规律性振动可推动物料沿筛面向前移动，同时完成粒径分级，筛条间隙可根据作业需求调整，模型预留了筛条间距的参数调整空间，两侧的挡料结构可避免物料在振动过程中洒落，端部的进料、出料衔接结构做了适配性设计，可与上下游输送设备顺畅对接。建模过程中对所有运动部件的干涉情况进行了校验，确保振动行程内各部件无碰撞，装配逻辑符合实际设备的组装流程，各连接部位的紧固件、定位件都做了对应还原，完整呈现该振动筛分设备的全部结构细节，可用于设备原理教学、结构优化参考、作业方案演示等场景。
