轮式装载机SolidWorks精细三维设计模型

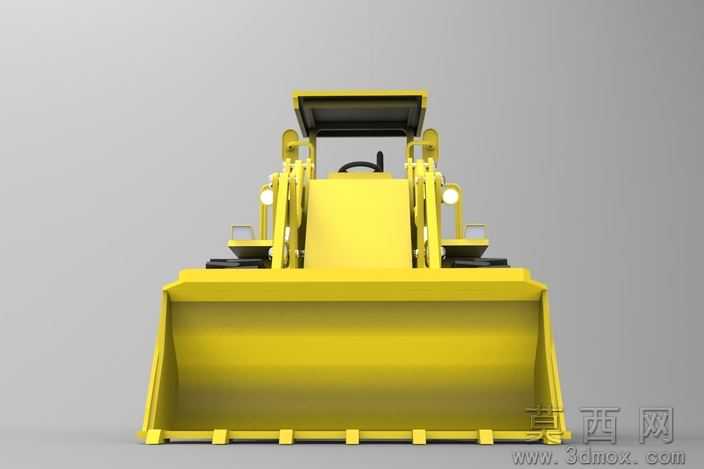

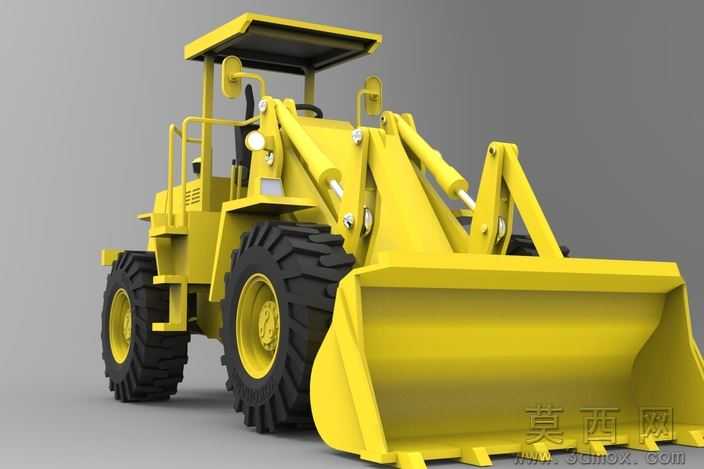

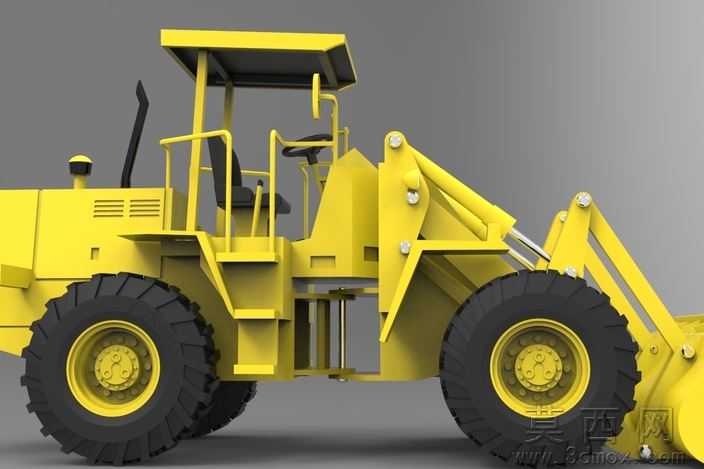

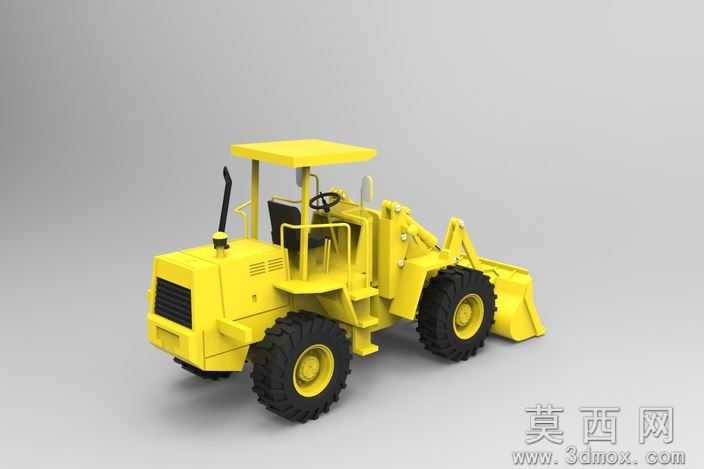

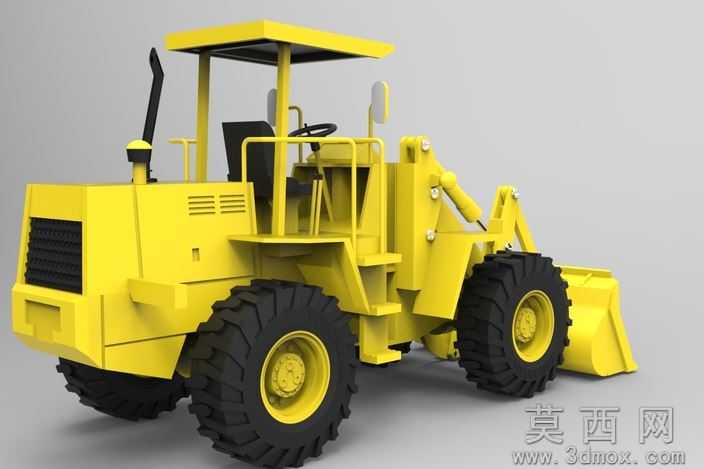

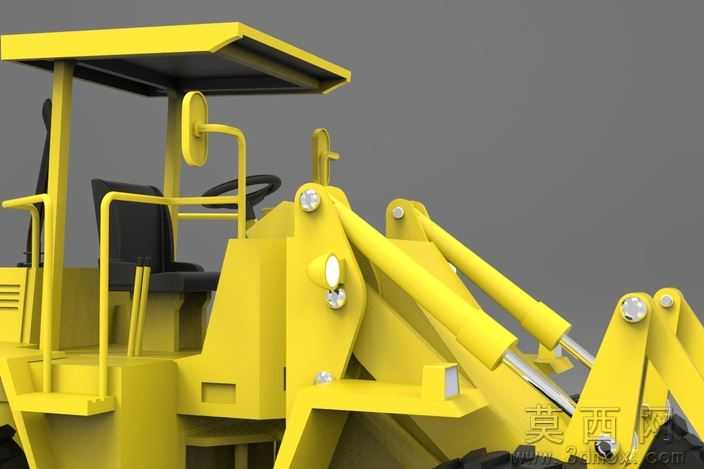

本模型为轮式装载机的全参数化三维设计成果，建模全程依托SolidWorks平台完成，首先从整机布局基准搭建入手，先确立车架中轴线、轮距基准面、工作装置铰接点定位坐标，按照从核心结构到外围附件的顺序逐步推进：第一步完成前后铰接式车架的实体建模，对车架的铰接销孔、加强筋板、发动机安装位、驾驶室支撑座逐一进行特征绘制，通过拉伸、切除、倒角、阵列等基础特征完成车架主体结构，确保各安装位的尺寸公差符合工程机械设计规范。第二步进行行走系统建模，按照轮胎、轮辋、驱动桥、制动总成的顺序，对大花纹越野轮胎的胎面纹路进行精细化曲面放样，还原工程轮胎的深沟槽防滑结构，轮辋的螺栓孔、气门嘴位置均按照实物比例还原，驱动桥的桥壳、半轴、差速器外壳做分层装配设计，可实现独立的结构拆解查看。第三步完成工作装置建模，对铲斗的斗刃、斗齿、侧护板进行参数化绘制，动臂、摇臂、转斗油缸的铰接点位置严格按照装载机连杆机构运动原理设置，所有液压油缸的缸筒、活塞杆、铰接耳环均做独立零件建模，可通过SolidWorks运动仿真模块实现铲斗举升、收斗、卸料的全行程动作模拟，验证连杆机构的运动干涉情况。第四步完成驾驶室与外观附件建模，对敞篷驾驶室的防滚架、顶棚、操作扶手、后视镜、车灯、爬梯等细节逐一还原，确保外观细节与实物一致。

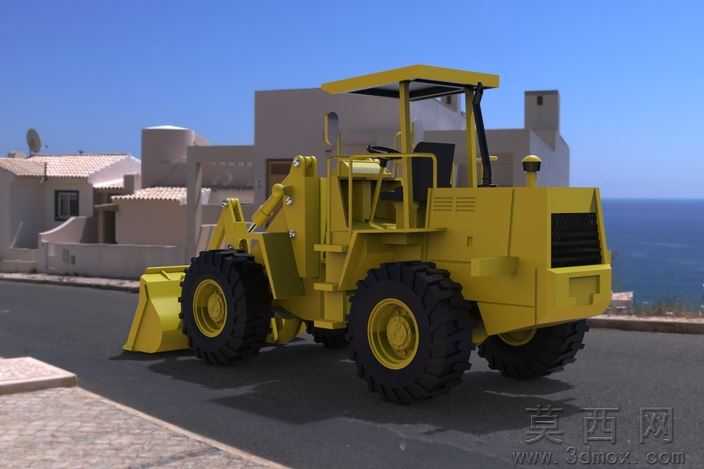

参数设计层面，模型采用全参数化驱动，整机额定载重量、卸载高度、卸载距离、最大掘起力、整机轴距轮距等核心参数均关联全局变量，修改核心参数即可快速调整整机尺寸，适配不同吨位的装载机改型设计需求，所有铰接点的配合间隙、零件壁厚均按照实际工程设计值设置，无理想化的零间隙配合问题。渲染材质层面，模型在SolidWorks内置渲染模块中完成材质赋予，车架、工作装置、轮辋均赋予工程黄金属漆材质，添加漆面清漆层的反光效果，轮胎赋予黑色橡胶材质并调整粗糙度参数还原橡胶哑光质感，液压油缸活塞杆赋予抛光金属材质，驾驶室顶棚赋予磨砂工程塑料材质，玻璃部件赋予半透明反光材质，最终渲染效果还原真实装载机的视觉质感。

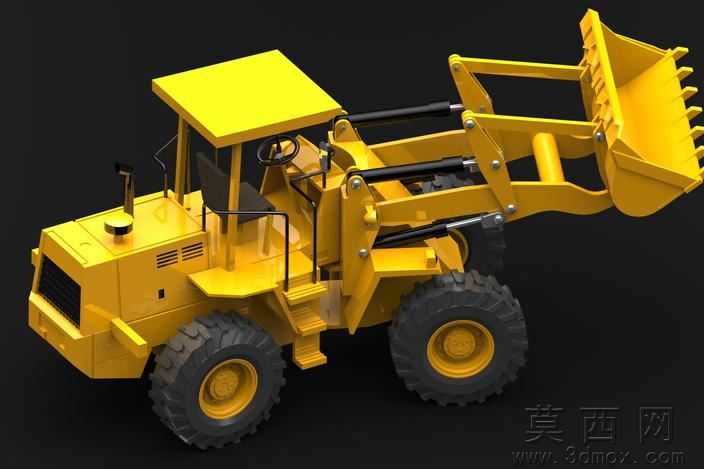

结构原理层面，模型完整还原轮式装载机的铰接转向、液压驱动工作装置的核心结构，前后车架通过中央铰接销连接，可配合转向油缸实现折腰转向，工作装置采用反转六连杆机构，通过动臂油缸实现动臂举升下降，转斗油缸配合摇臂连杆实现铲斗的收放动作，结构运动逻辑完全匹配真实装载机的工作原理。软件兼容层面，模型原生为SolidWorks格式，可兼容SolidWorks2018及以上所有版本打开，同时可导出STEP、IGS等通用三维格式，适配UG、Pro/E、Catia等主流三维设计软件打开编辑，不存在特征丢失、装配错位问题。研发教学应用层面，该模型可用于工程机械专业的课程设计教学，帮助学生理解装载机的结构组成与连杆机构工作原理，也可用于装载机生产企业的新品研发前期方案验证、产品宣传动画制作、虚拟装配培训等场景，为工程机械相关的设计、教学工作提供精准的三维数字模型支撑。
