经典汽车点火线圈逆向结构设计

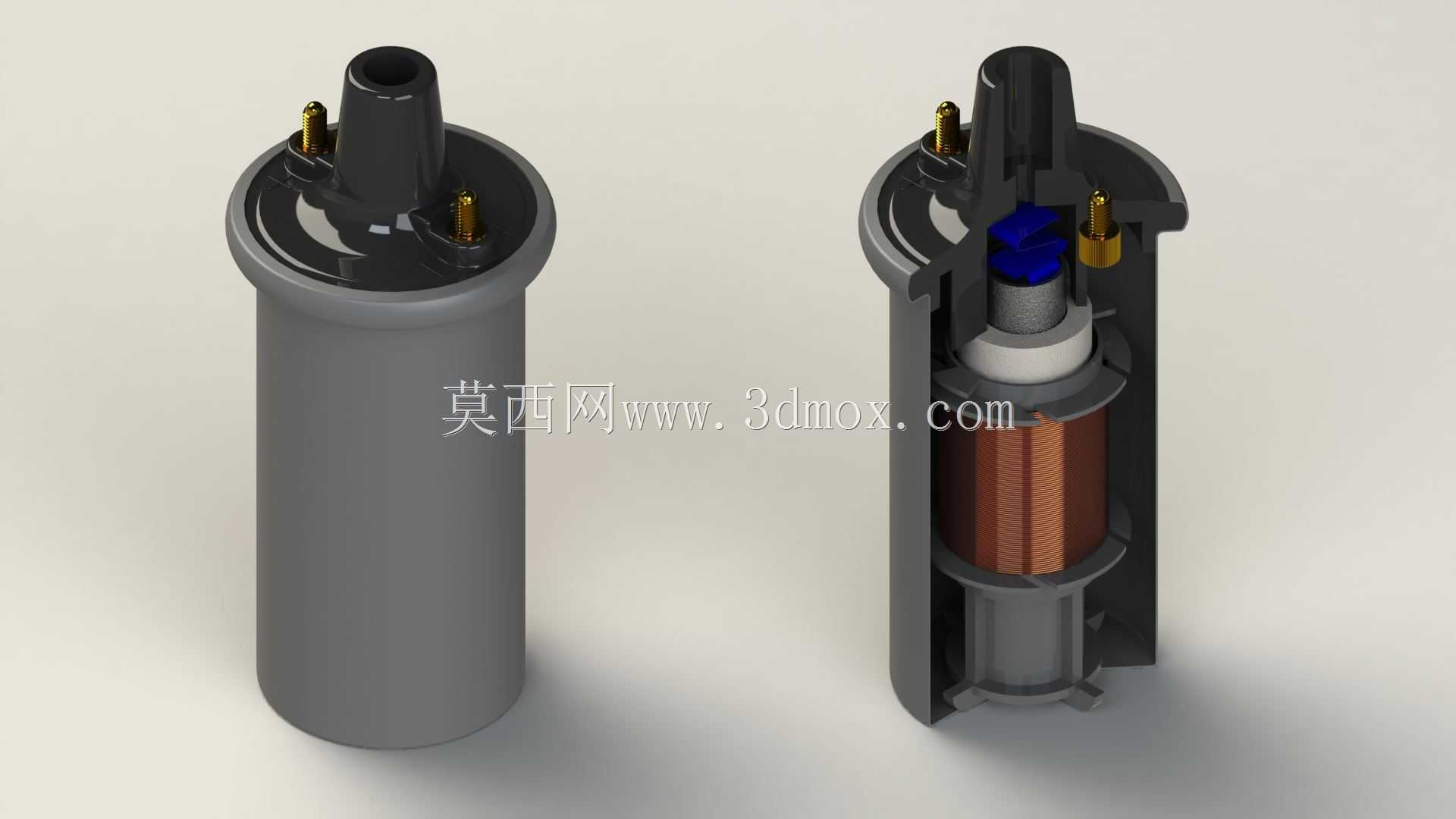

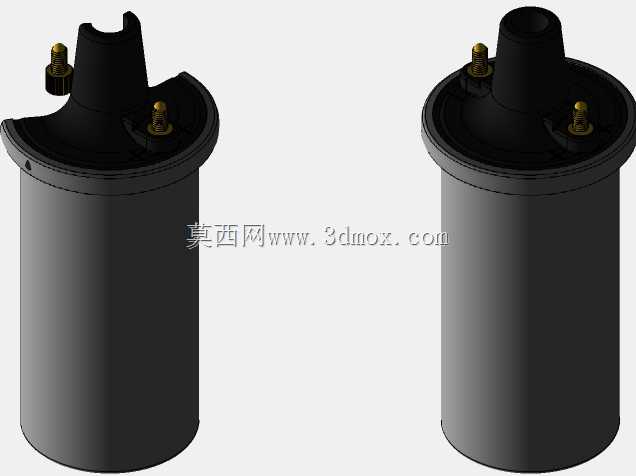

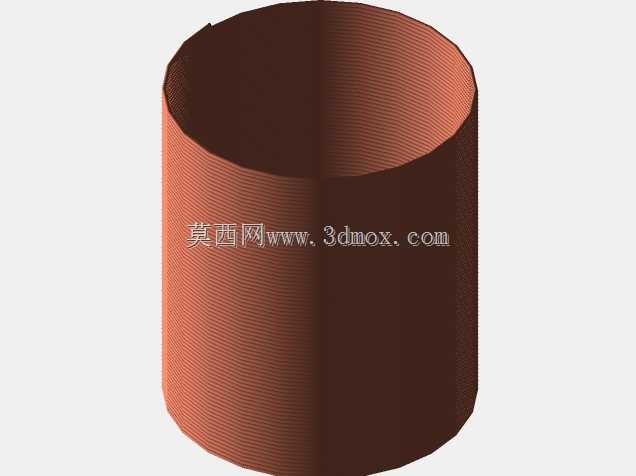

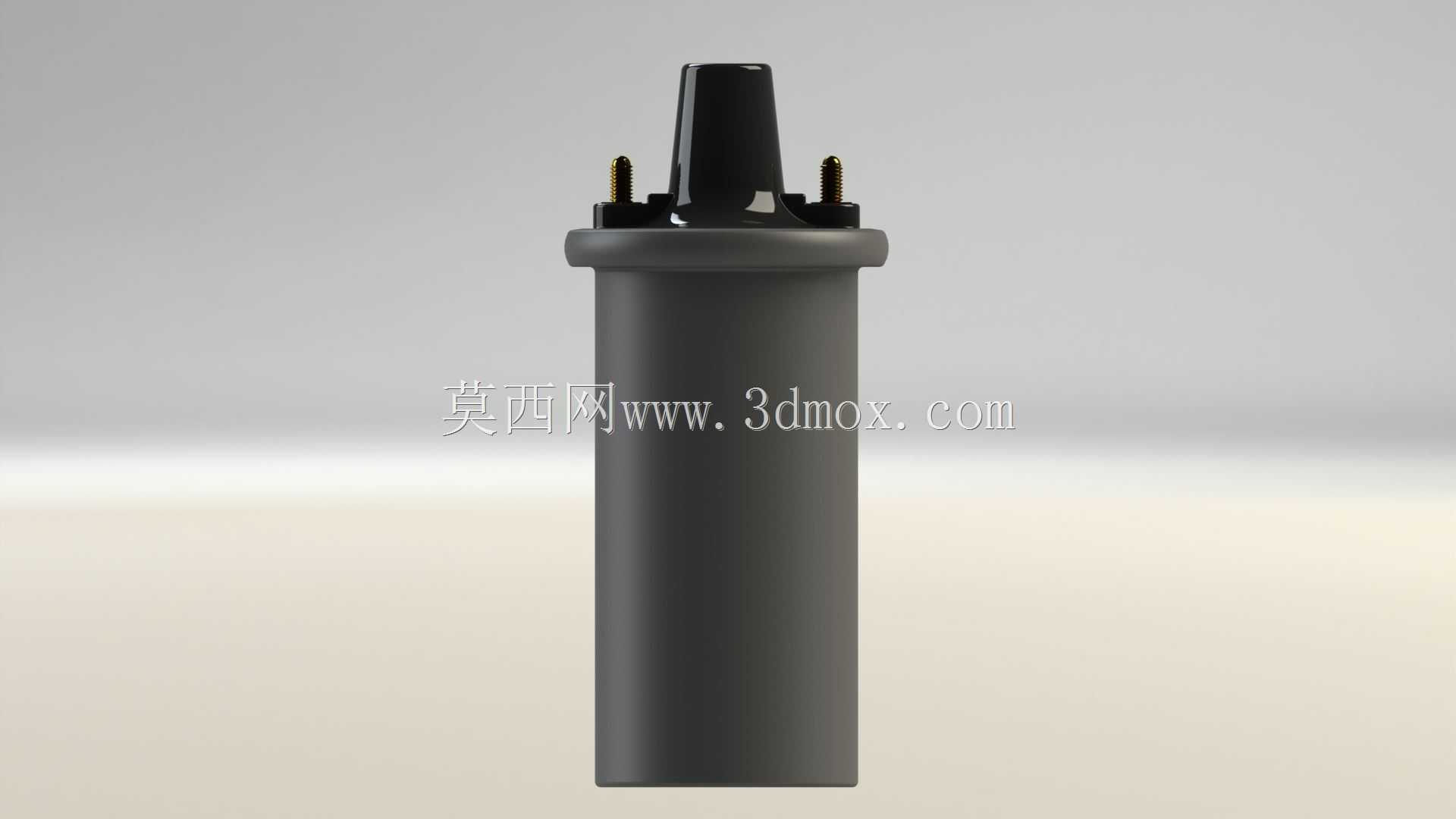

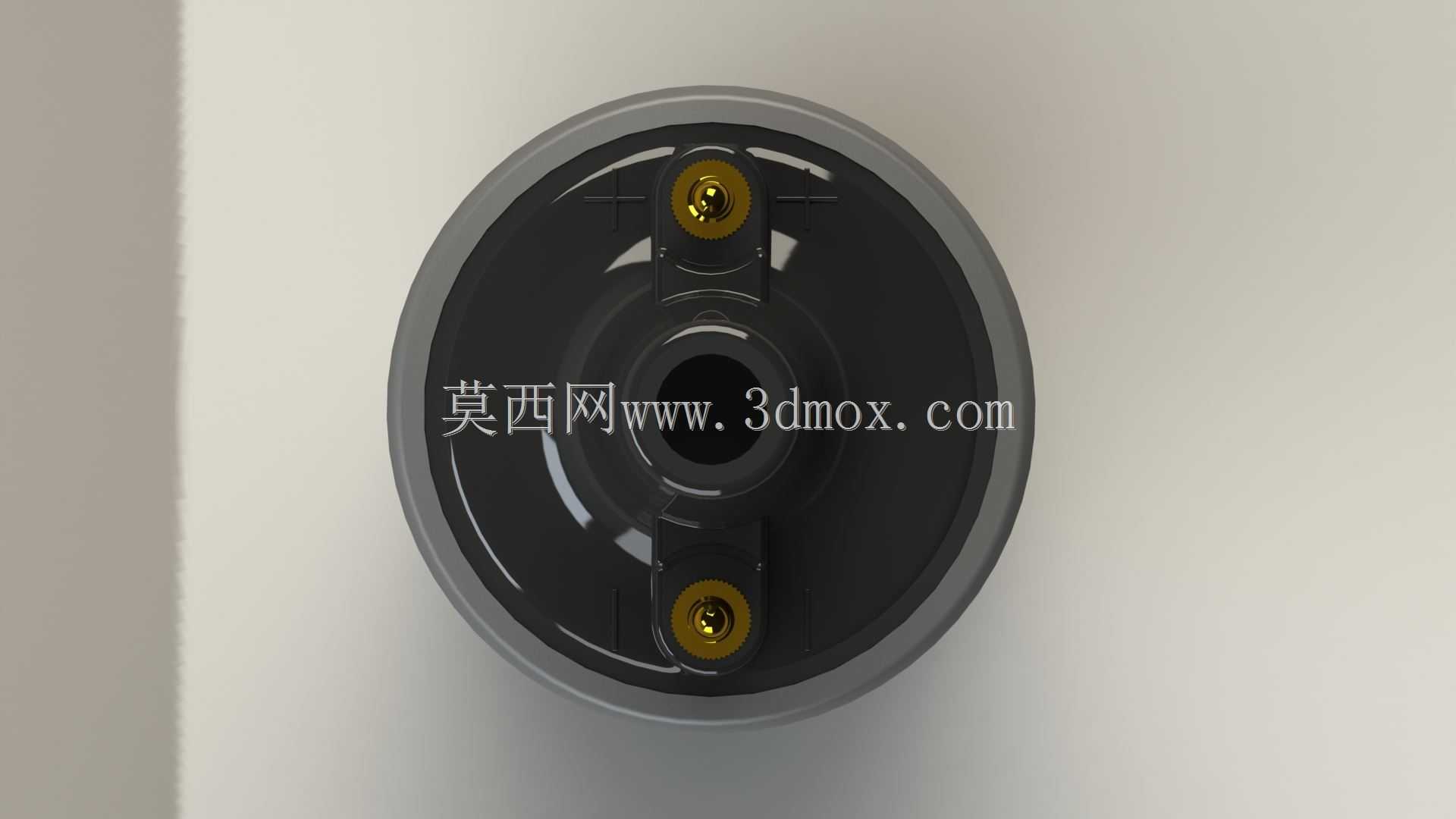

点火线圈是汽油发动机点火系统的核心升压部件，主要应用于各类采用点燃式内燃机的乘用车辆、商用车辆以及小型通用动力机械中，承担着将车载低压电能转换为高压脉冲电能的关键作用，为火花塞提供足够击穿电极间隙的高压电，从而点燃气缸内的油气混合气，保障发动机正常做功运转。这款点火线圈采用经典油浸式圆柱结构设计，整体为立式圆柱形布局，顶部设置高压输出接头与两个低压接线端子，可直接适配传统分电器式点火系统的安装接口，无需额外改装转接结构即可替换同规格的原厂配件。从内部结构来看，该设计完整还原了点火线圈的核心组成：外层为密封金属外壳，内部依次设置初级绕组、次级绕组、铁芯以及绝缘密封结构，初级绕组采用较粗的漆包线绕制，匝数较少，负责通入车载低压直流电；次级绕组采用极细的高强度漆包线绕制，匝数可达初级绕组的数十倍，通过电磁感应原理实现电压抬升，中心的导磁铁芯可大幅提升磁通量转换效率，减少能量损耗，绕组间隙填充的绝缘介质可避免高压击穿，同时提升散热能力，保障长时间高负荷工况下的运行稳定性。在设计过程中，逆向还原阶段严格遵循原车配件的安装边界尺寸，整体外径、总高度、顶部接线柱的间距与伸出长度、底部安装定位结构均与原厂配件保持一致，可直接适配原车的安装支架与接线线束，无需对周边部件进行调整。外壳顶部的密封结构采用翻边压合设计，可有效阻挡发动机舱内的水汽、油污进入线圈内部，避免绝缘失效问题；顶部的高压输出端采用凸起的宝塔接头结构，可与高压阻尼线紧密套接，防止高压漏电跳火。该结构的点火线圈相较于后期的笔式独立点火线圈，结构更简单，成本更低，维修更换便捷，广泛适配多款老款经典车型，在售后维修市场、经典车修复领域有着较高的应用需求，设计时充分考虑了不同工况下的耐温、抗震性能，可适应发动机舱内-40℃到120℃的工作温度范围，以及发动机运转带来的持续振动，保障长期使用的可靠性。
