十字轴式万向传动轴接头结构设计

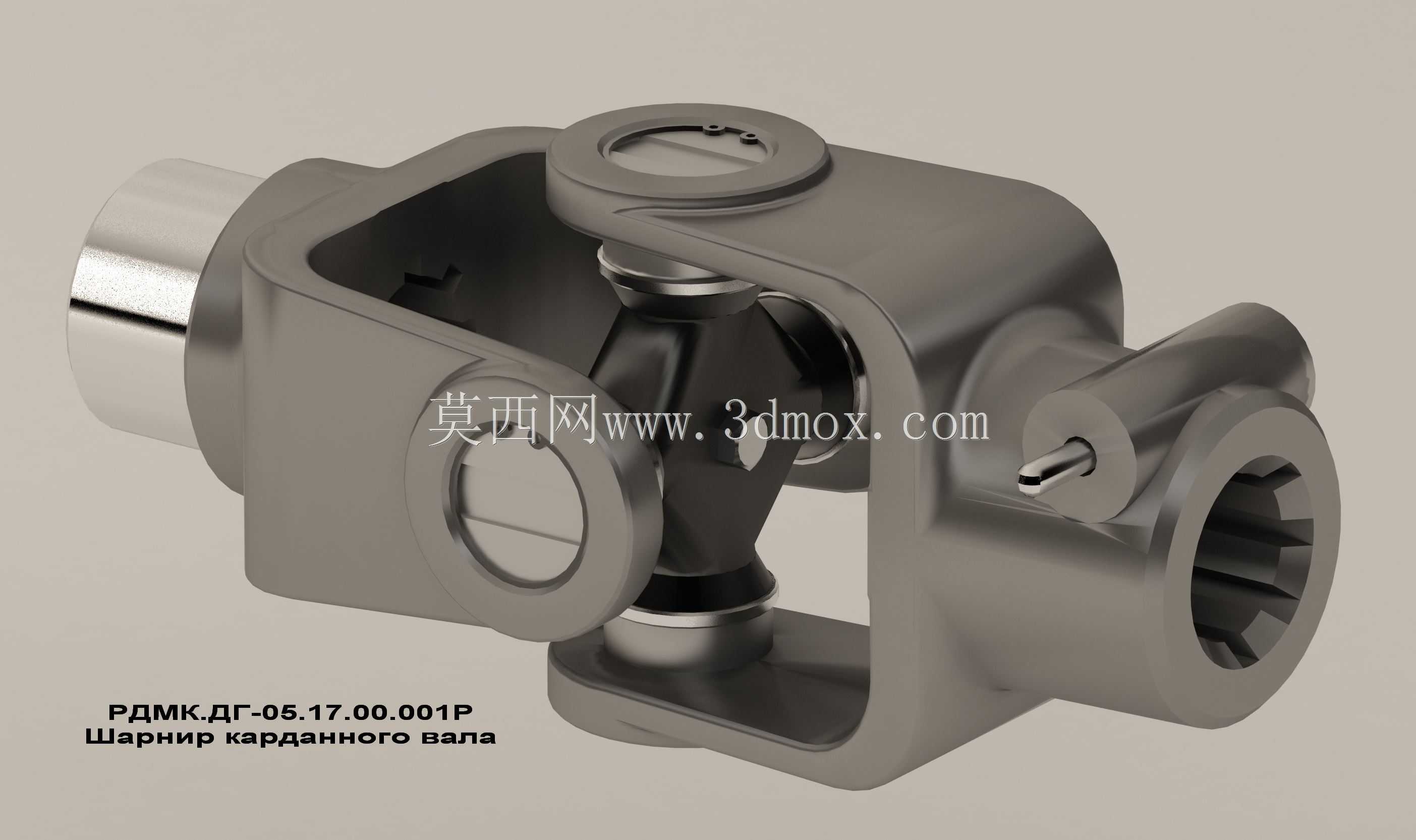

该万向传动轴接头是机械传动系统中用于实现变角度动力传递的核心部件，主要应用在需要改变传动轴线方向的工况场景中，广泛覆盖商用车辆底盘传动、工业设备动力传输、工程机械行走系统、农业机械动力输出等多个领域，能够在两轴轴线不重合、存在轴线夹角偏差的状态下，稳定可靠地持续传递旋转扭矩，补偿传动过程中因安装误差、机架形变、工作跳动带来的轴线偏移，避免传动系统出现卡滞、异响、额外负载损耗等问题。从功能特性来看，这款十字轴式万向接头采用双叉架配合十字传动销的经典结构，一端为内花键连接端，可与配套的花键轴实现周向固定，传递大扭矩的同时允许一定范围的轴向窜动，适配传动过程中的长度变化需求；另一端为圆柱轴颈对接端，可与外接传动部件实现同轴装配，十字轴的四个轴颈分别嵌入两个叉架的对应安装孔内，通过轴套配合实现多角度灵活转动，可在两轴存在较大夹角的工况下保持连续回转，传动过程中扭矩传递均匀，转动间隙小，可适配正反转双向传动的使用需求。在设计思路上，该结构充分考虑了重载传动下的受力分布，叉架主体采用一体化锻造成型的结构逻辑，受力部位做了加厚过渡处理，避免应力集中导致的部件断裂，十字轴轴颈与叉架的配合位置预留了润滑与密封结构的安装空间，可在实际使用中加注润滑脂降低转动摩擦损耗，延长部件的整体使用寿命；整体外形采用紧凑化设计，在保证结构强度的前提下尽可能压缩径向与轴向尺寸，外轮廓无突兀的凸起结构，可适配狭小空间内的传动布局需求。从安装边界来看，该接头的花键端参数与对接轴颈尺寸均遵循通用传动件的配合标准，安装时仅需保证两对接轴的夹角在设计允许的偏转范围内，预留足够的转动避让空间即可完成装配，无需额外定制复杂的转接结构，可直接替换同规格的传统万向接头部件，适配多数常规传动系统的升级与维修替换需求，工作过程中可有效缓冲传动链路的小幅振动，降低动力传递过程中的冲击载荷，提升整套传动系统的运行稳定性。
