单片摩擦式离合器传动结构设计

单片式离合器是机械传动系统中应用极为广泛的动力接合与切断部件，主要搭载在需要频繁启停、换挡操作的动力传输场景中，常见于小型机动车辆、农用机械、轻工设备以及通用工业传动线的动力输入端，承担着动力通断控制、过载保护、平稳接合传动的核心作用，能够在主动轴持续运转的状态下，实现从动轴的逐步接合启动或是快速切断动力，避免传动系统受到刚性冲击，保护后端传动部件不受启动扭矩过载的损伤。

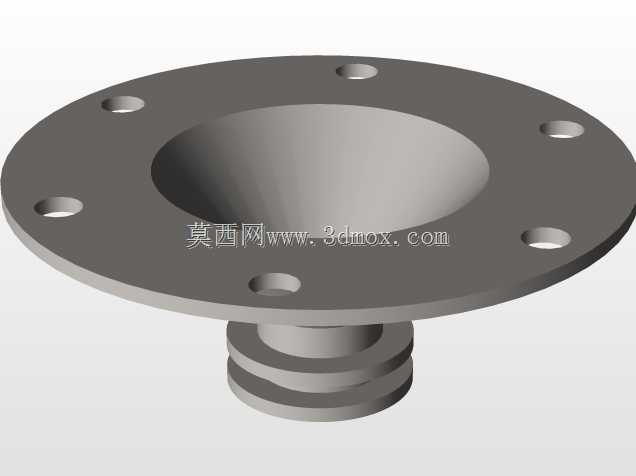

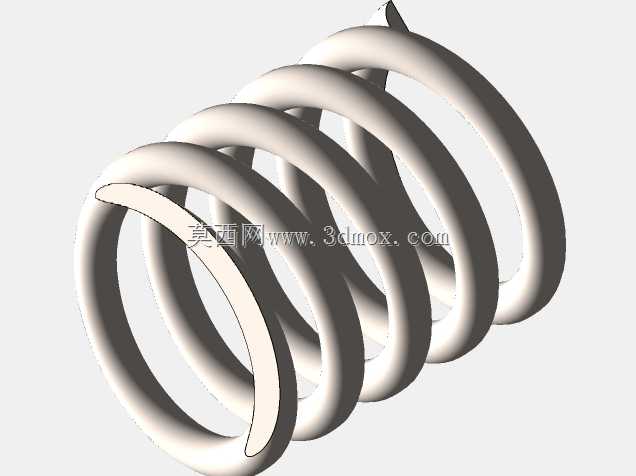

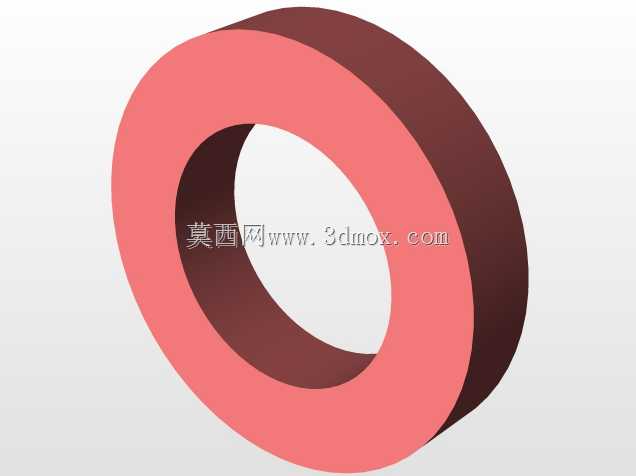

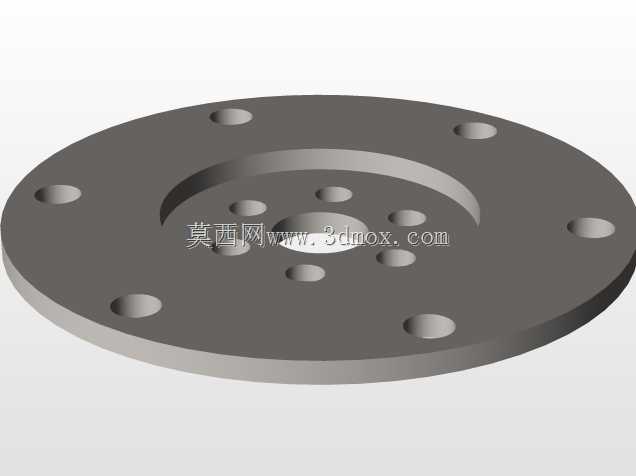

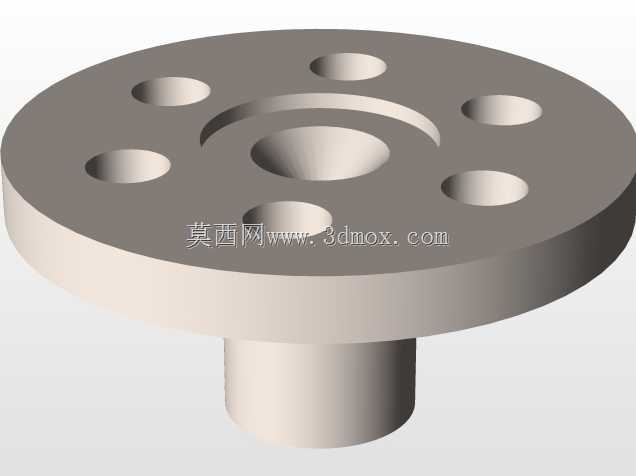

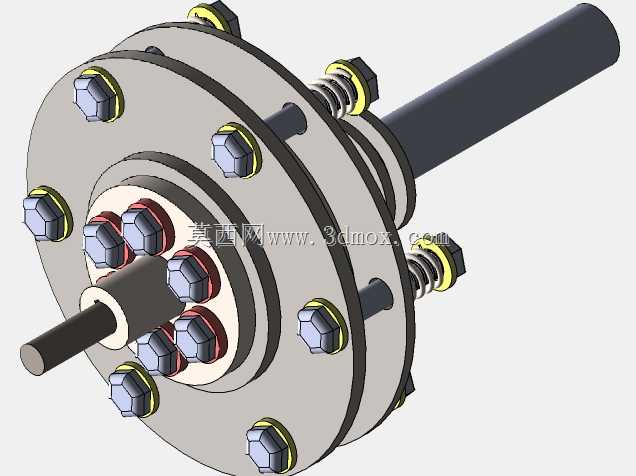

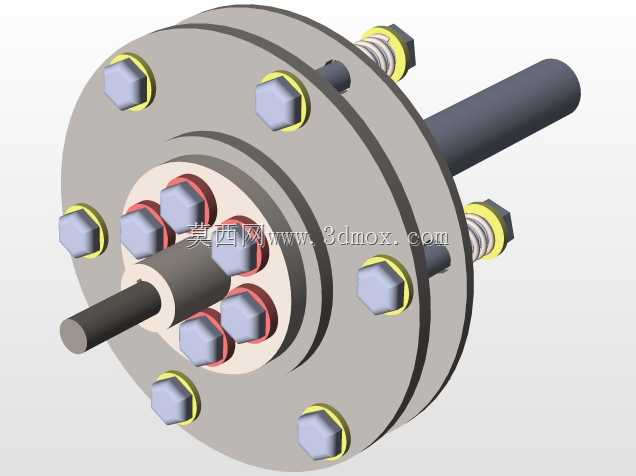

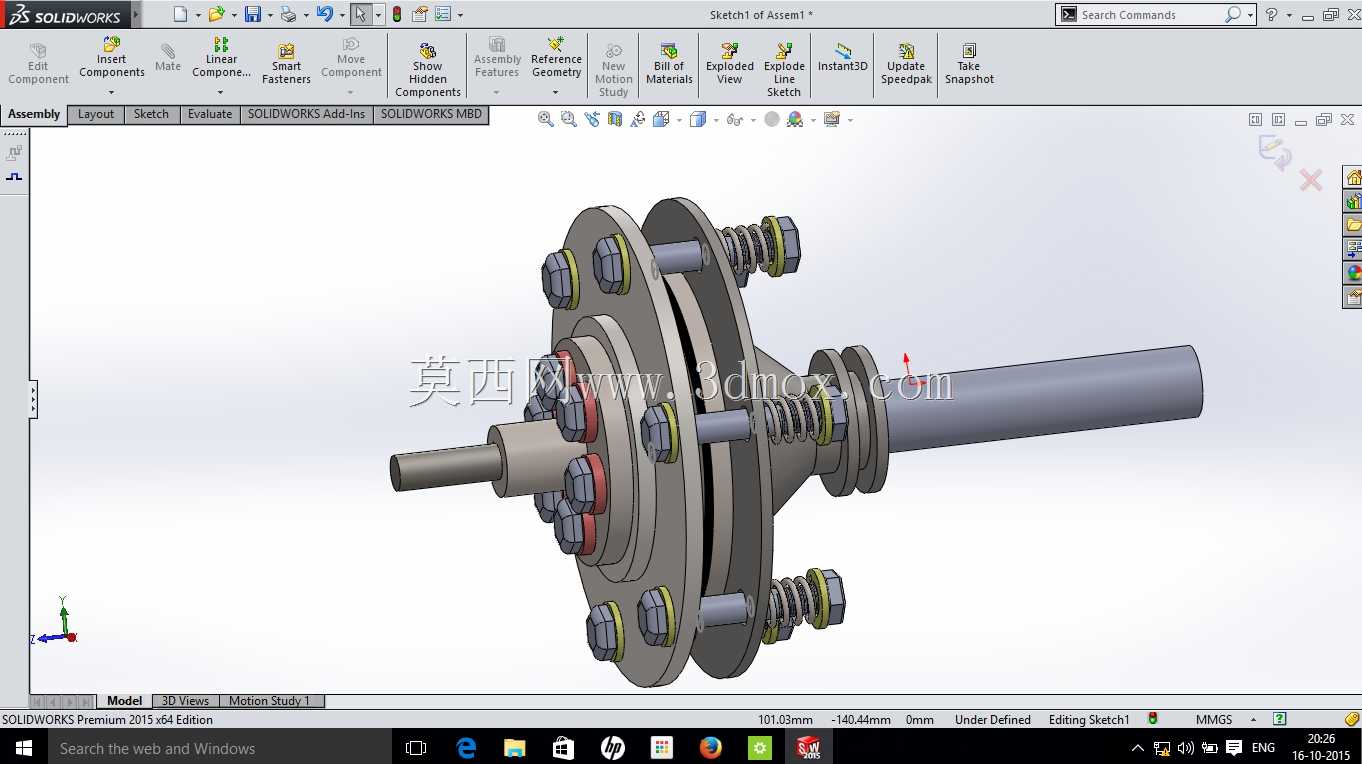

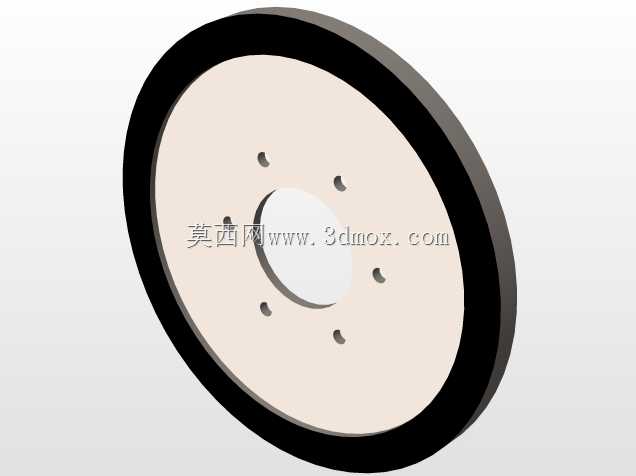

这款单片离合器采用单摩擦片轴向压紧的结构设计，核心设计思路围绕平稳传扭、快速分离、散热性能优良几个核心目标展开，整体结构沿传动轴轴向对称布置，核心组件包含主动压盘、从动摩擦片、压紧弹簧、分离拨叉连接位、传动花键轴以及周向布置的紧固连接螺栓。压紧弹簧沿压盘周向均匀分布，能够提供稳定均匀的轴向压紧力，保证摩擦片在接合状态下可以传递额定设计扭矩，不会出现打滑传扭不足的问题；分离状态下，轴向作用力作用在分离端时，压盘克服弹簧预紧力向后移动，主动盘与从动摩擦片之间形成均匀间隙，彻底切断动力传输，避免分离状态下出现带排摩擦的异常磨损问题。

从安装边界来看，这款离合器整体沿轴向外径尺寸紧凑，轴向安装长度适配常规小型传动系统的布置空间，输入端与动力输出端的连接轴采用标准花键配合结构，周向的紧固螺栓孔位沿安装法兰均匀分布，能够直接匹配同规格的动力飞轮安装端面，不需要额外设计转接法兰即可完成装配。摩擦片工作面预留了足够的散热接触空间，长时间半联动接合状态下产生的摩擦热量可以通过压盘的外露结构快速散出，避免摩擦片因为高温出现烧蚀、摩擦系数快速衰减的问题。周向布置的连接螺栓采用防松结构设计，设备长期运行在振动工况下也不会出现预紧力衰减、结构松脱的故障。在实际使用过程中，这款离合器接合过程线性可控，通过控制压盘的压紧行程可以逐步传递扭矩，让后端从动部件平稳启动，不会出现突然接合的冲击感；分离动作干脆利落，切断动力后从动端不会残留拖曳扭矩，方便后续执行换挡、停机等操作，整体结构简单可靠，维护时只需要检查摩擦片磨损量、弹簧预紧力即可，日常保养难度低，适合在中小功率的传动场景中长期稳定运行。
